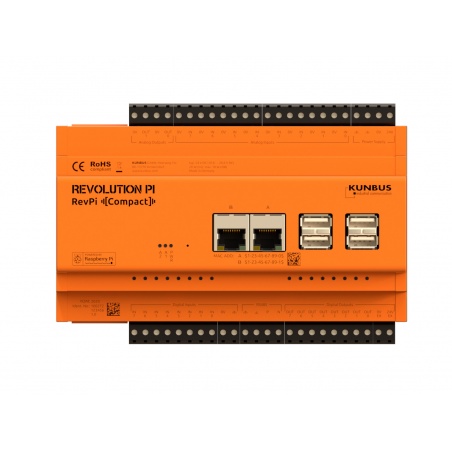

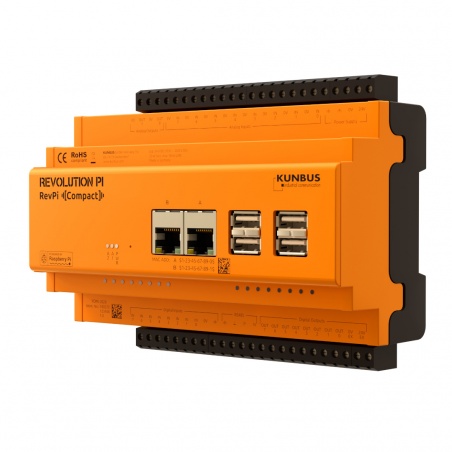

Opis produktu: Revolution Pi RevPi Compact 8GB eMMC - moduł PLC
RevPi Compact to otwarty źródłowo kontroler przemysłowy oparty na Raspberry Pi Compute Module 3+ z 1 GB RAM oraz 8 GB pamięci eMMC. Wyposażony został w procesor Broadcom BCM2837B0 ARM Cortex-A53 Quad-Core o taktowaniu 1,2 GHz. Otwarta platforma zapewnia dostęp do poziomu root, co zapewnia użytkownikowi wolność w tworzeniu własnych projektów. RevPi Compact wyposażony został w 8 wejść cyfrowych i analogowych oraz 8 wyjść cyfrowych i dwa 2 wyjścia analogowe, 2 interfejsy Ethernet, a także 4-polowe złącze śrubowe dla interfejsu RS485. Zamknięty został w obudowie montowanej na szynie DIN. Moduł programowany jest w środowisku NodeRED w Python lub C. Może być także kontrolowany w profesjonalnym oprogramowaniu PLC oraz programie SCADA.
Revoltuion Pi RevPi Compact.

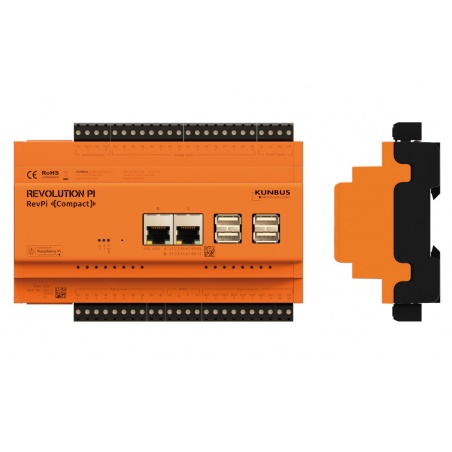

Interfejsy w Revolution Pi Compact.
Duża ilość zintegrowanych interfejsów I/O
RevPi Compact w odróżnieniu od innych modułów RevPi nie jest modularny. Wszystkie interfejsy zostały wbudowane w płytkę, dzięki czemu nie ma potrzeby łączenia dodatkowych modułów. Wyposażony został w wiele analogowych oraz cyfrowych wejść i wyjść do podłączenia czujników lub innych urządzeń wykonawczych. Posiada 8 wejść analogowych (od 0 V do 10 V) oraz 2 wyjścia analogowe (od 0 V do 10 V), a także 8 wejść i wyjść cyfrowych. Urządzenie wyposażone zostało także w interfejs RS485. Wejścia i wyjścia zostały wyprowadzone na złącza śrubowe znajdujące się na górze oraz spodzie urządzenia.
Jednoczesna praca w dwóch sieciach
Urządzenie wyposażone zostało w dwa interfejsy Ethernet, które pozwalają na jednoczesne połączenie z dwiema sieciami w tym samym czasie. Na przykład, dane z czujników z sieci OT mogą być przesyłane ze sklepu do RevPi Compact przez interfejs Modbus TCP i wysłane dalej do chmury lub systemu IT wykorzystując MQTT lub OPC UA.
Wymiary RevPi Compact.RevPi Connect spełnia wymagania przemysłowe

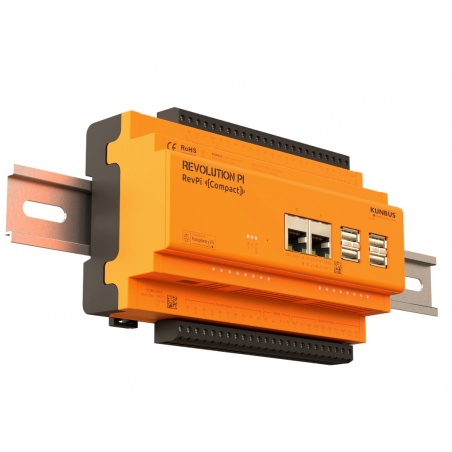

Jednym z głównych celów Revolution Pi było zapewnienie Raspberry Pi możliwości przekształcenia go w prawdziwy kompaktowy system sterowania. Dlatego RevPi Compact wyposażone został w obudowę montowaną na szynę DIN oraz przemysłową konstrukcję zasilaną napięciem 24 V i jest zgodny z normą EN 61131-2.
- Zasilanie: 24 V DC (od 10,8 V do 28,8 V)
- Temperatura pracy: od -20°C do 55°C
- Emisja zakłóceń EMC: zgodnie z EN 61000-6-4
- Odporność EMC: zgodnie z EN 61000-6-2
Raspberry Pi vs Revolution Pi
Fundacja Raspberry Pi stworzyła niedrogą płytkę do celów edukacyjnych o niewielkich wymiarach i interfejsach, które można spotkać w standardowych komputerach PC. Moduły Revolution Pi zostały oparte na płytce Raspberry Pi Compute Module, do których Kunbus stworzył płytkę ewaluacyjną, tworząc sterownik o tej samej specyfikacji co klasyczne sterowniki PLC. Revolution Pi powstało z myślą o zastosowaniach przemysłowych z możliwością rozszerzania jego możliwości poprzez moduły z interfejsami IO oraz moduły komunikacyjne.
| Specyfikacja RevPi Compact | |
|---|---|
| Procesor | Broadcom BMC2837B0 Quad-Core ARM Cortex-A53 |
| Taktowanie | 1,2 GHz |
| Pamięć RAM | 1 GB |
| Pamięć eMMC | 8 GB |
| Napięcie zasilania | 24 V (od 10,8 V do 28,8 V) |
| Maks. pobór energii | 20 W (w tym 10 W USB) |
| Temperatura pracy | od -20°C do 55°C |
| Temperatura przechowywania | od -40°C do 85°C |
| Wilgotność pracy | 93% |
| Klasa szczelności | IP20 |
| Emisja zakłóceń EMC | 4 kV / 8 kV |
| Test EMI | zgodnie z EN 61000-6-4 |
| Odporność EMC | zgodnie z EN 61000-6-2 |
| Zgodność z | CE, RoHS |
| Wymiary | 111 x 22,5 x 96 mm |
| Interfejsy | |
| 2x Ethernet RJ45 10/100 Mb/s | |
| 4x USB 2.0 | |
| 1x HDMI | |
| 1x microUSB | |
|
8x wejścia cyfrowe próg wejściowy: przy 24 V DC kompatybilny z czujnikami typu I i II zgodnie z EN 61131-2. |
|
|
8x wyjścia cyfrowe górna część z rezystorem 10 kΩ, odporne na zwarcia, układ separacji potencjałów / wyjścia cyfrowe. Maks. obciążenie 500 mA / 24 V na wyjście (obciążenie rezystancyjne). Suma wszystkich wyjść maks. 2 A / 24 V (obciążenie rezystancyjne). |
|
|
8x wejścia analogowe od 0 V do 10 V, 16-bit przy piControl, 21-bitowa wartość pierwotna, przełączane programowo źródło prądu 2,5 mA. |
|
|
2x wyjścia analogowe od 0 V do 10 V, odporne na zwarcie, zabezpieczenie przed prądem zwrotnym, rozdzielczość 8-bit, dokładność 1%, maks. obciążenie prądowe 10 mA (10 V DC przy 1kΩ). |
|
| 1x RS485 maks. 500 kb/s, terminacja przełączana programowo (nie izolowane galwanicznie). | |
