Laserowy czujnik odległości Lidar TF Luna - 8m - UART/I2C

Indeks: BEN-16638 EAN: 5903351249041

Bardzo dokładny, laserowy czujnik dokonujący pomiaru odległości w zakresie od 0,2 m do 8 m z dokładnością 0,06 m. Czujnik zasilany jest napięciem 5 V. Lidar TF Luna komunikuje się poprzez interfejs UART lub I2C

Laserowy czujnik odległości Lidar TF Luna - 8m - UART/I2C
123,00 zł
100,00 zł netto
Zapłać później
Dostawa 50 szt. zaplanowana na 2024-03-11
Oczekiwanie na dostawę
Producent: Benewake

Opis produktu: Laserowy czujnik odległości Lidar TF Luna - 8 m - UART/I2C

Bardzo dokładny, laserowy czujnik dokonujący pomiaru odległości w zakresie od 0,2 m do 8 m z dokładnością 0,06 m. Czujnik zasilany jest napięciem 5 V. Lidar TF Luna komunikuje się poprzez interfejs UART lub I2C. Długość emitowanej fali świetlnej wynosi 850 nm. Czujnik może działać w świetle o jasności do 70 000 lux.

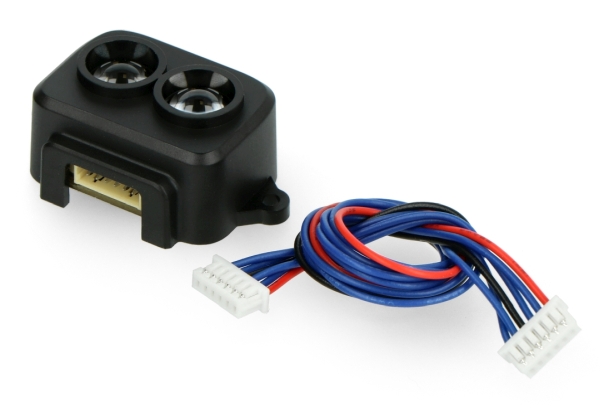

Czujnik Lidar TF Luna wraz z przewodem

Czujnik odległości Lidar TF Luna wraz z przewodem połączeniowym.

Jak działa Lidar?

Czujnik TF Luna oparty jest na zasadzie ToF (Time to Flight). Emituje on fale bliskie podczerwieni, które odbijają się od najbliższego przedmiotu napotkanego na ich drodze, a następnie czujnik dokonuje pomiaru czasu lotu fali i oblicza odległość między Lidarem, a wykrytym obiektem.

Zasada działania czujnika Lidar

Zasada działania czujnika Lidar.

Główne cechy czujnika Lidar TF Luna

Moduł został skonstruowany wykorzystując algorytmy dostosowane do różnych środowisk aplikacji, wykorzystuje wiele regulowanych konfiguracji i parametrów, aby oferować doskonałe warunki pomiaru odległości w różnych obszarach i scenariuszach.

  • Niedrogi moduł Lidar o zasięgu od 0,2 m do 8 m.
  • Niewielka masa równa 5 g, odpowiedni do projektów wymagających lekkości.
  • Pobór do 0,35 W mocy, idealny dla projektów o niskim poborze mocy.
  • Niewielkie wymiary wynoszące 35 x 21,25 x 13,5 mm, dzięki czemu może być z powodzeniem wykorzystywany w projektach wymagających niewielkich wymiarów.



Niewielkie rozmiary czujnika



Niewielkie rozmiary czujnika.

Specyfikacja czujnika Lidar TF Luna

  • Napięcie zasilania: 5 V ± 0,1 V
  • Napięcie pracy LVTTL: 3,3 V
  • Średni pobór prądu: do 70 mA
  • Maksymalny pobór prądu: 150 mA
  • Pobór energii: do 0,35 W
  • Komunikacja: UART / I2C
  • Zakres pracy: od 0,2 m do 8 m (współczynnik odbicia 90%)
  • Dokładność:
    • ± 6 cm @ (od 0,2 m do 3 m)
    • ± 2% @ (od 3 m do 8 m)
  • Rozdzielczość: 1 cm
  • Częstotliwość: 100 Hz
  • Źródło światła: VSCEL
  • Odporność na światło: do 70 klux
  • Długość emitowanej fali: 850 nm
  • Kąt widzenia FoV: 2°
  • Obudowa: ABS + PC
  • Temperatura przechowywania: od -20°C do 75°C
  • Wymiary: 35 x 21,5 x 13,5 mm
  • Masa: 5 g

Pomiary odległości w praktyce

Dzięki niewielkim wymiarom i masie własnej, czujnik Lidar TF Luna świetnie się sprawdzi wszędzie tam, gdzie pojawiają się istotne ograniczenia montażowe, takie jak np. niewielka ilość wolnego miejsca czy konieczność zachowania jak najmniejszej masy. Dzięki temu, taki czujnik możemy zainstalować w dronie dalekiego zasięgu, aby w razie czego szybko uzyskać informację o zbliżaniu się do przeszkody.

Jak połączyć Laserowy czujnik odległości Lidar TF Luna z Arduino?

Czujnik odległości Lidar TF Luna może współpracować jako urządzenie podrzędne z popularnymi platformami bazującymi na mikrokontrolerach, np. Arduino. Komunikacja może być realizowana zarówno poprzez interfejs UART jak i I2C. Aby podłączyć czujnik do Arduino przy wykorzystaniu interfejsu UART, poszczególne przewody wyprowadzone do złącza czujnika należy podłączyć w następujący sposób:

czerwony -> napięcie zasilania (+5V)

czarny -> masa (GND)

zielony -> TX (interfejs UART - linia nadajnika)

biały -> RX (interfejs UART - linia odbiornika)

Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Moduł - typ Odległości
Moduł - Odległ. do 800 cm
Moduł - Odległ. od 20 cm
Szerokość opakowania 8 cm
Wysokość opakowania 7 cm
Głębokość opakowania 1.3 cm
Masa opakowania 0.008 kg

MIchal

05/15/22

Pytanie: Dwa pytania. 1. Czy czujnik moze mierzyc poziom cieczy ( zastosowanie to pomiar stanu wody w studni ) 2. Jaka jest maksymalna odleglosc, na ktora mozna poslac sygnal korzystajac z cat5e?
Odpowiedź: 1. Pomiar poziomu wody powinien być możliwy.
2. Maksymalna odległość komunikacji w przypadku I2C wynosi ok. 10 m.

Opinie o produkcie

Laserowy czujnik odległości Lidar TF Luna - 8m - UART/I2C

4.8/5

Średnia Ocena

6

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Opinie:

Ryszard 26.02.2024 Potwierdzony zakup
Bardzo dobry produkt. Świetnie działa . Jest szybki.
pet2907 09.01.2024 Potwierdzony zakup Opinia tłumaczona
Wszystko poszło świetnie, szybka dostawa, artykuł zgodny z opisem, robi to, co powinien, chętnie ponownie.
Jiří K. 13.11.2023 Potwierdzony zakup Opinia tłumaczona
Służyło swojemu celowi.
Mateusz 01.08.2023 Potwierdzony zakup
Czujnik jest okej w swojej cenie. Jedyny zarzut jaki mam dotyczy informacji zawartych na stronie sklepu. Dokumentacja, która jest załączona wydaję się być niekompletna. Nie ma w niej nic na temat pinów 5 i 6 które jak się okazuję wymagają podłączenia do komunikacji przez I2C. Dokumentacji gdzie są takie dane musiałem poszukać w internecie, natomiast ta ze strony sklepu jedynie mnie zmyliła przez co straciłem czas.
Grzegorz 28.06.2023 Potwierdzony zakup
Super.
Kamil K. 17.05.2022 Potwierdzony zakup
dobre w chuj
