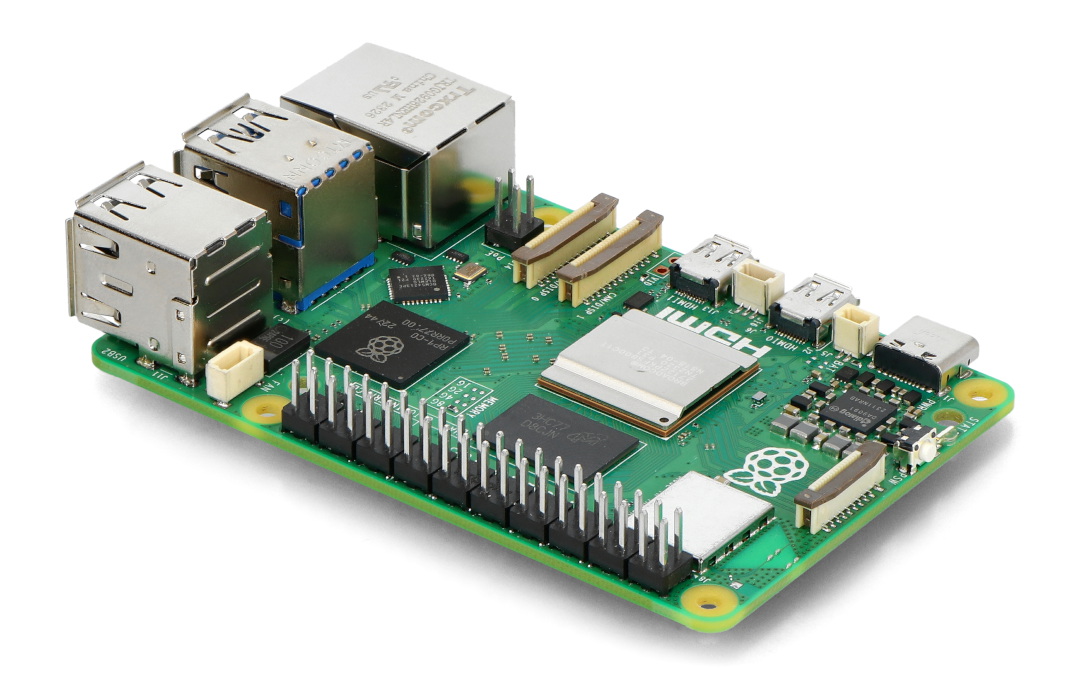

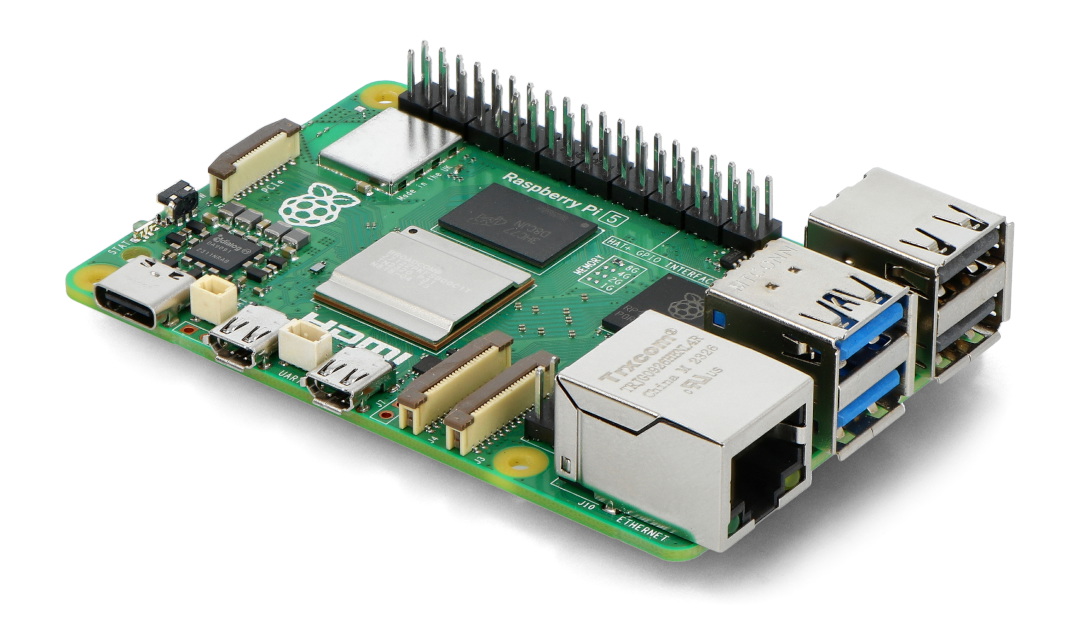

Opis produktu: Raspberry Pi 5 8 GB
Raspberry Pi 5, oferujący 8 GB pamięci RAM LPDDR4X-4267, jest napędzany przez czterordzeniowy procesor Broadcom BCM2712 ARM Cortex-A76 64-bit z taktowaniem 2,4 GHz, który jest 2-3-krotnie wydajniejszy od poprzednika w Raspberry Pi 4. W piątej edycji tej kultowej serii znajdują się dwa złącza microHDMI, dwa porty USB 3.0, dwa USB 2.0 oraz złącze zasilania typu USB C. Urządzenie wyposażone jest także w dwa interfejsy dla kamery i wyświetlacza MIPI DSI/CSI, złącze PCI Express 2.0, miejsce na wentylator, złącze UART, miejsce na baterię RTC oraz dedykowany przycisk zasilania. Na pokładzie Raspberry Pi 5 znajdziemy również dwuzakresowe WiFi (2,4 GHz i 5 GHz), Bluetooth 5 BLE oraz szybki port Ethernet 1000 Mb/s z opcją zasilania przez PoE przy użyciu nakładki PoE+ HAT. Płytka zachowuje standardowe 40-pinowe złącze GPIO (2x20 pin, raster 2,54 mm) oraz slot dla karty pamięci microSD z systemem operacyjnym. Dodatkowo, obok typowych otworów montażowych, umieszczono otwory przeznaczone do instalacji oficjalnego radiatora z wentylatorem.
Rozkład elementów w Raspberry Pi 5

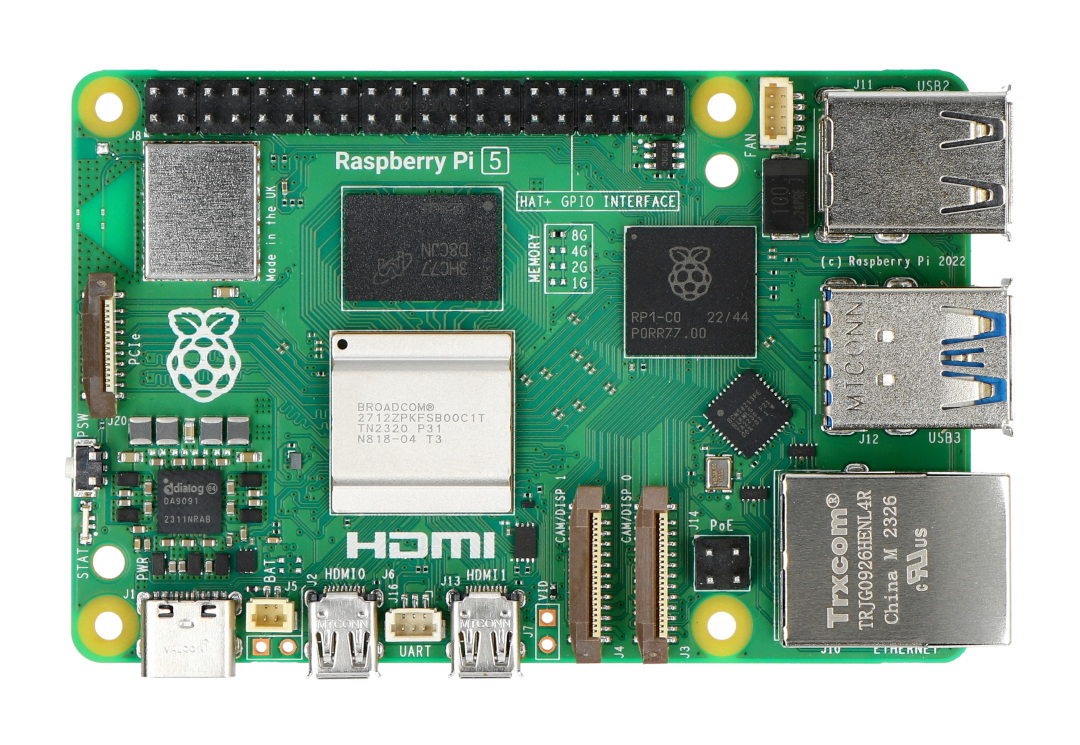

Rozkład i opis elementów na płytce Raspberry Pi 5
- Oznaczenie modelu
- Procesor Broadcom BCM2712
- Interfejs PCI Express 2.0
- Przycisk ON / OFF
- Układ zarządzania zasilaniem
- Otwory montażowe aktywnego chłodzenia / radiatora
- Złącze baterii RTC
- Złącze UART
- Kontroler I/O Raspberry Pi RP1
- Złącze wentylatora
- Porty Ethernet i USB (odwrócone w stosunku do Raspberry Pi 4)
- Złącze PoE HAT
- 2x 4-liniowe złącza MIPI DSI / CSI
Zmiany w Raspberry Pi 5
| Cecha | Opis |
|---|---|
| Kilka wersji | Raspberry Pi 5 występuje w kilku wersjach różniących się ilością pamięci RAM: 1 GB, 2 GB, 4 GB, 8 GB. |
| Procesor BCM2712 | Układ Broadcom BMC2712 Quad-Core ARM Cortex-A76 64-bit o taktowaniu 2,4 GHz, jest o 60% szybszy od swojego poprzednika. |
| Złącze PCIe 2.0 | Piąta wersja Raspberry Pi wyposażona została w szybkie złącze PCI Express 2.0, pozwalając podłączyć peryferia o szybkim transferze danych. |
| Złącze baterii RTC | Wyprowadzone dedykowane złącze pozwala podłączyć baterię czasu rzeczywistego (RTC) w celu podtrzymania aktualnej daty i godziny. |
| Złącze UART | Na płytce znaleźć można złącze UART, do którego można podłączyć debugger. |
| Dwa złącza CSI / DSI | Raspberry Pi 5 wyposażone zostało w dwa złącza 4-liniowe MIPI CSI / DSI w formacie mini 22-piny w rastrze 0,5 mm, do których można podłączyć kamerę oraz wyświetlacz lub dwie kamery / dwa wyświetlacze. |
| Przycisk ON / OFF | Minikomputer Raspberry Pi można od teraz włączać / wyłączać za pomocą przycisku zasilania. Przycisk może również służyć do wybudzenia maliny z trybu głebokiego uśpienia. Długie przytrzymanie przycisku odcina zasilanie od minikomputera. |
| Układ Raspberry Pi RP1 | Układ RP1 został zaprojektowany specjalnie przez Fundację Raspberry Pi w celu obsługi interfejsów I/O, odciążając główny procesor minikomputera, dzięki czemu Raspberry Pi 5 jest znacznie wydajniejsze od swoich starszych poprzedników. |
| Rozkład złącz | Obrys płytki pozostał taki sam, jak w poprzednich wersjach, jednak zmienił się rozkład interfejsów. |
Raspberry Pi 5 bez złącza audio.Obraz i dźwięk w Raspberry Pi 5
Piąta edycja Raspberry Pi oferuje dwa złącza microHDMI, umożliwiające przesyłanie obrazu i dźwięku w jakości 4K przy 60 kl/s. Raspberry Pi 5 jest wyposażony w dwa 4-liniowe porty MIPI CSI/DSI, które pozwalają na podłączenie dwóch ekranów z wyświetlaniem w rozdzielczości 4K lub dwóch kamer. Urządzenie korzysta z układu graficznego VideoCore VII GPU o taktowaniu 800 MHz. Porty CSI/DSI mają 22 linie o rastrze 0,5 mm, co oznacza, że do korzystania z wcześniejszych akcesoriów konieczne jest użycie odpowiedniego adaptera.
System operacyjny Raspberry Pi OS
Raspberry Pi 5 posiada slot na karty pamięci microSD (ze wsparciem dla trybu SDR104 high-speed), służący do uruchamiania systemu Raspberry Pi OS. Istnieje także możliwość uruchomienia systemu z portu USB urządzenia. W naszym asortymencie oferujemy karty pamięci z preinstalowanym systemem operacyjnym, gotowe do użycia od razu po rozpakowaniu. Raspberry Pi 5 jest kompatybilny z systemem Raspberry Pi OS, począwszy od wersji Bookworm.
Interfejsy w Raspberry Pi 5.Komunikacja w Raspberry Pi 5
Piąta odsłona Raspberry Pi zachowuje popularne interfejsy, które znamy z typowych komputerów klasy PC. Kluczowe z nich to:
- Dwa złącza microHDMI, umożliwiające jednoczesne podłączenie dwóch monitorów i wyświetlanie obrazu w jakości 4K.
- Moduł WiFi - dwuzakresowy, działający w paśmie 2,4 GHz i 5 GHz, zgodny ze standardem 802.11b/g/n/ac.
- Moduł Bluetooth LE - nowoczesna łączność bezprzewodowa Bluetooth Low Energy (LE) w wersji 5.0.
- 4 złącza USB - dwa z nich to USB 2.0, a pozostałe dwa to szybsze USB 3.0 z obsługą operacji 5 Gb/s jednocześnie, idealne do podłączania różnych urządzeń peryferyjnych.
- Gniazdo Ethernet - umożliwiające szybkie połączenie przewodowe z siecią o prędkości do 1000 Mb/s. Dodatkowo, poprzez to gniazdo, Raspberry Pi 5 może być zasilany (przy użyciu nakładki PoE+ HAT).
- GPIO - składające się z 40 pinów wejścia/wyjścia ogólnego przeznaczenia, które obejmują interfejsy takie jak I2C, SPI i UART. Są one używane do różnorodnych zastosowań, takich jak obsługa diod LED, przycisków, sterowników silników i wiele innych.
Złącze GPIO Raspberry Pi 5.
Piąta odsłona Raspberry Pi 5 wyposażona została w przycisk zasilania, złącze baterii RTC, PCI-e oraz UART.Zasilanie Raspberry Pi 5
Raspberry Pi 5 posiada port USB typu C przeznaczony do zasilania urządzenia. Najnowsza edycja tej kultowej serii wymaga zasilacza o napięciu 5 V i przynajmniej 5 A wydajności prądowej. W naszym asortymencie oferujemy zarówno oryginalne zasilacze, jak i wysokiej jakości zamienniki kompatybilne z Raspberry Pi 5. Maksymalna wydajność prądowa portów USB domyślnie wynosi 600 mA, natomiast gdy wykryty zostanie zasilacz USB C z funkcją Power Delivery, limit zostanie automatycznie zwiększony do 1,6 A.
Specyfikacja i porównanie Raspberry Pi 3B+, 4B oraz 5
 |
 |
 |
|
| Model | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Wydanie | 3 - 2018 r. | 6 - 2019 r. | 9 - 2023 r. |
| Procesor chipset | Broadcom BCM2837B0 64-bit | Broadcom BCM2711 64-bit | Broadcom BCM2712 64-bit |
| Rdzeń | Quad-Core ARM Cortex-A53 |
Quad-Core ARM Cortex-A72 |
Quad-Core ARM Cortex-A76 |
| Systemy operacyjne | Raspberry Pi OS Windows 10 loT |
Raspberry Pi OS | Raspberry Pi OS |
| Taktowanie | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| Pamięć RAM | 1 GB LPDDR2 @ 900 MHz | Kilka wersji
|
Kilka wersji
|
| Pamięć | karta microSD | karta microSD | karta microSD |
| Gniazdo GPIO | Złącze 40-pin (2x20 pin) raster 2,54 mm |
Złącze 40-pin (2x20 pin) raster 2,54 mm |
Złącze 40-pin (2x20 pin) raster 2,54 mm |
| Zasilanie |
|
|
|
| Wymiary płytki | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| Interfejs USB | 4x USB 2.0 - gniazdo typ A | 2x USB 2.0 - gniazdo typ A 2x USB 3.0 - gniazdo typ A |
2x USB 2.0 - gniazdo typ A 2x USB 3.0 - gniazdo typ A |
| Interfejs sieciowy | port Ethernet 300 Mbps | port Ethernet 100/1000 Mbps | port Ethernet 100/1000 Mbps |
| Interfejs WiFi | Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Low Energy, BLE 4.2 | Low Energy, BLE 5 | Low Energy, BLE 5 |
| Kamera | gniazdo CSI | gniazdo CSI | 2x 4-liniowe gniazdo MIPI CSI/DSI |
| Wyświetlacz dotykowy | gniazdo DSI | gniazdo DSI | 2x 4-liniowe gniazdo MIPI CSI/DSI |
| Wideo | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2 x microHDMI H.265 4K 60 kl/s H.264 1080p 30 kl/s OpenGLES 1.1, 2.0, 3.0 |
2 x microHDMI H.265 4K 60 kl/s H.264 1080p 30 kl/s OpenGLES 1.1, 2.0, 3.0 |
| Komunikacja | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
