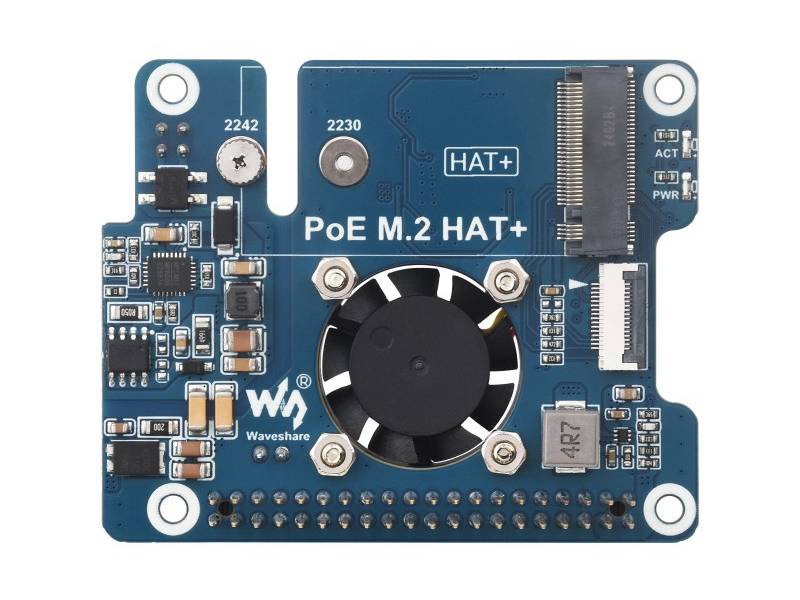

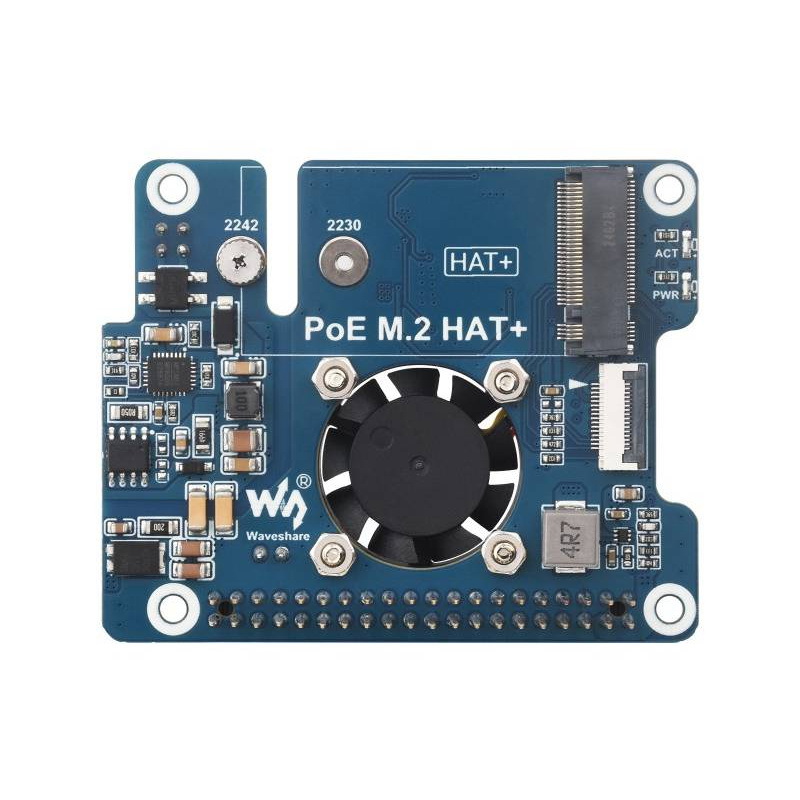

Opis producenta: PoE M.2 HAT+ - adapter PCIe do dysków NVMe M.2 z obsługą PoE - do Raspberry Pi 5 - Waveshare 28411
PoE M.2 HAT+ to wielofunkcyjna nakładka zaprojektowana specjalnie dla Raspberry Pi 5. Wykorzystuje natywny interfejs PCIe dostępny w najnowszej generacji minikomputera, umożliwiając podłączenie szybkich dysków SSD NVMe M.2 i osiąganie znacznie wyższych prędkości odczytu oraz zapisu niż w przypadku tradycyjnych kart microSD. Producent deklaruje teoretyczną przepustowość do 8 Gb/s oraz rzeczywiste transfery sięgające około 800 MB/s. Moduł integruje również funkcję Power over Ethernet zgodną ze standardem IEEE 802.3af/at, dzięki czemu Raspberry Pi może być zasilane oraz połączone z siecią za pomocą pojedynczego przewodu Ethernet. Dodatkowe wyjścia 5 V i 12 V pozwalają zasilać zewnętrzne urządzenia, a aktywne chłodzenie i radiator zapewniają stabilną pracę nawet przy dużym obciążeniu dysku SSD.
Produkt kompatybilny z Raspberry Pi 5
Producent udostępnia stronę Wiki produktu - sprawdź!

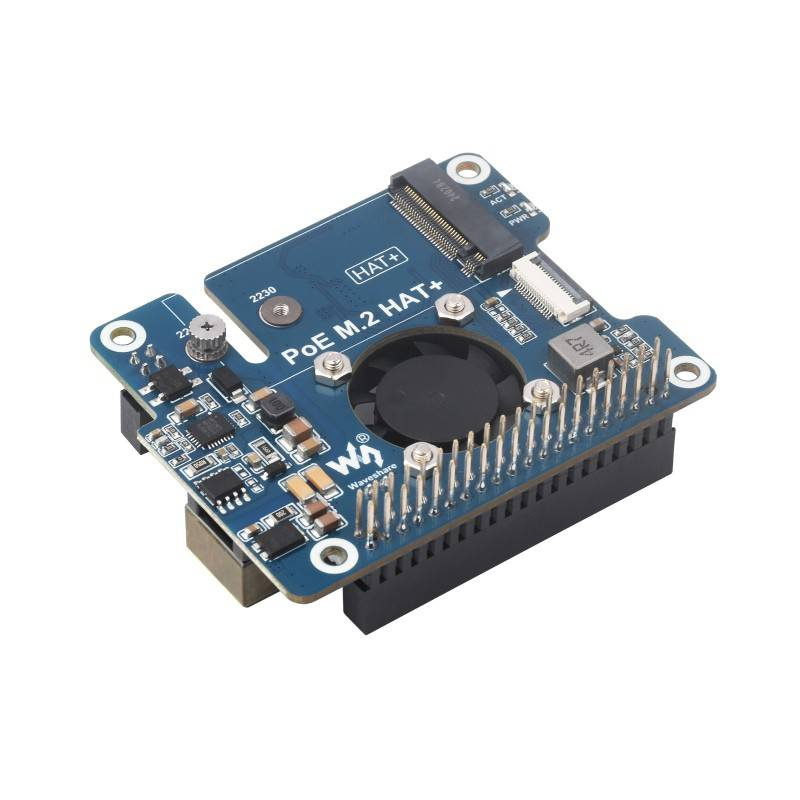

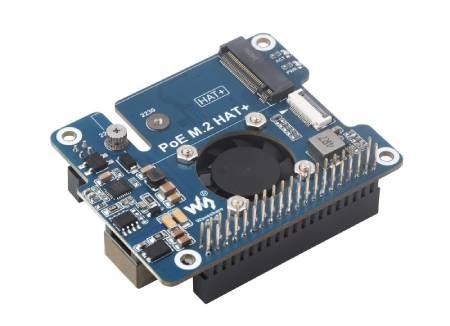

PoE M.2 HAT+ - adapter PCIe do dysków NVMe M.2 z obsługą PoE - do Raspberry Pi 5 - Waveshare 28411.
Dzięki możliwości uruchamiania systemu z dysku NVMe zyskujesz większą niezawodność i wydajność niż w przypadku tradycyjnych kart microSD.
Główne cechy PoE M.2 HAT+
- Obsługa Raspberry Pi 5: zaprojektowany specjalnie dla Raspberry Pi 5, wykorzystuje natywny interfejs PCIe
- Dysk SSD NVMe M.2: kompatybilny z nośnikami NVMe w formatach 2230 oraz 2242
- PCIe Gen2 i Gen3: zapewnia wysoką przepustowość i szybki dostęp do danych
- Bootowanie z SSD: umożliwia uruchamianie systemu Raspberry Pi bezpośrednio z dysku NVMe
- Power over Ethernet: zgodność ze standardami IEEE 802.3af oraz IEEE 802.3at
- Zasilanie jednym przewodem: transmisja danych i zasilanie przez pojedynczy przewód Ethernet
- Wyjścia 5 V i 12 V: możliwość zasilania dodatkowych urządzeń peryferyjnych
- Aktywne chłodzenie: wentylator i radiator poprawiają odprowadzanie ciepła
- Diody statusowe: wskaźniki PWR i ACT umożliwiają monitorowanie pracy urządzenia
- Złącze GPIO 40-pin: zachowuje dostęp do wszystkich wyprowadzeń Raspberry Pi
Standard HAT+ i pełna kompatybilność z Raspberry Pi 5
PoE M.2 HAT+ został wykonany zgodnie z najnowszym standardem HAT+, opracowanym przez Raspberry Pi dla akcesoriów przeznaczonych do Raspberry Pi 5. Standard ten rozszerza klasyczne rozwiązanie HAT o dodatkowe mechanizmy identyfikacji sprzętu, automatycznego wykrywania oraz łatwiejszej konfiguracji systemu. Dzięki zastosowaniu pamięci EEPROM kompatybilne nakładki mogą być automatycznie rozpoznawane przez oprogramowanie Raspberry Pi. Na płytce znajdują się wszystkie elementy niezbędne do jednoczesnej obsługi dysku NVMe oraz zasilania PoE. Producent zastosował gniazdo M.2 Key M obsługujące dyski NVMe, kontroler PoE z izolowaną przetwornicą impulsową, aktywny wentylator chłodzący, złącze PCIe FFC do połączenia z Raspberry Pi 5, wskaźniki LED stanu pracy oraz dodatkowe wyjścia zasilania 5 V i 12 V. Zachowano również przelotowe złącze GPIO 40-pin, dzięki czemu możliwe jest stosowanie kolejnych modułów rozszerzeń. Nakładka współpracuje wyłącznie z Raspberry Pi 5 i nie jest kompatybilna z Raspberry Pi 4, Raspberry Pi 3 ani wcześniejszymi modelami. Obsługiwane są wyłącznie dyski SSD wykorzystujące protokół NVMe - nośniki SATA M.2 nie są wspierane.

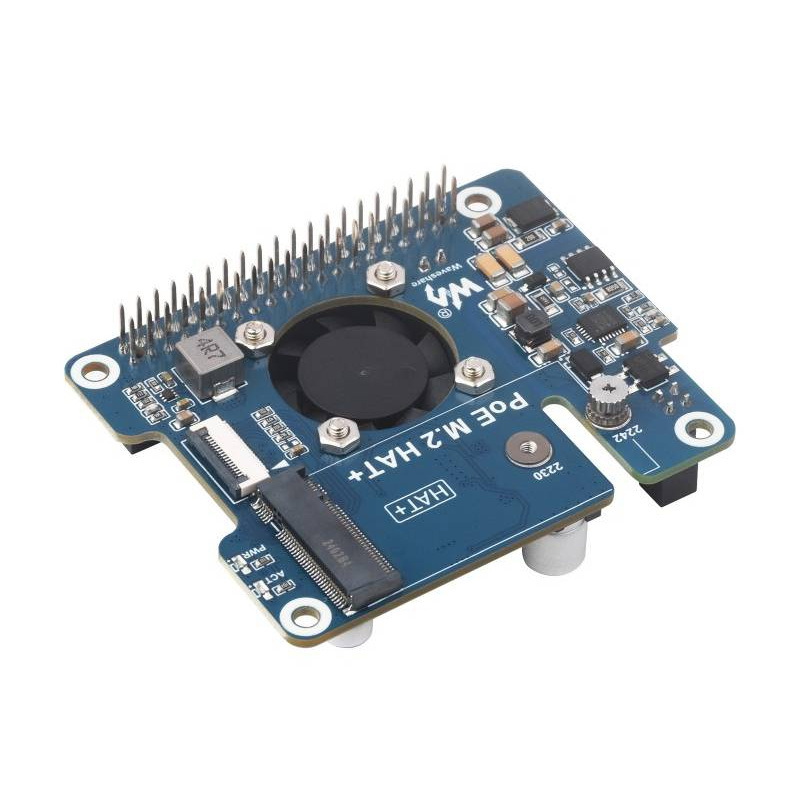

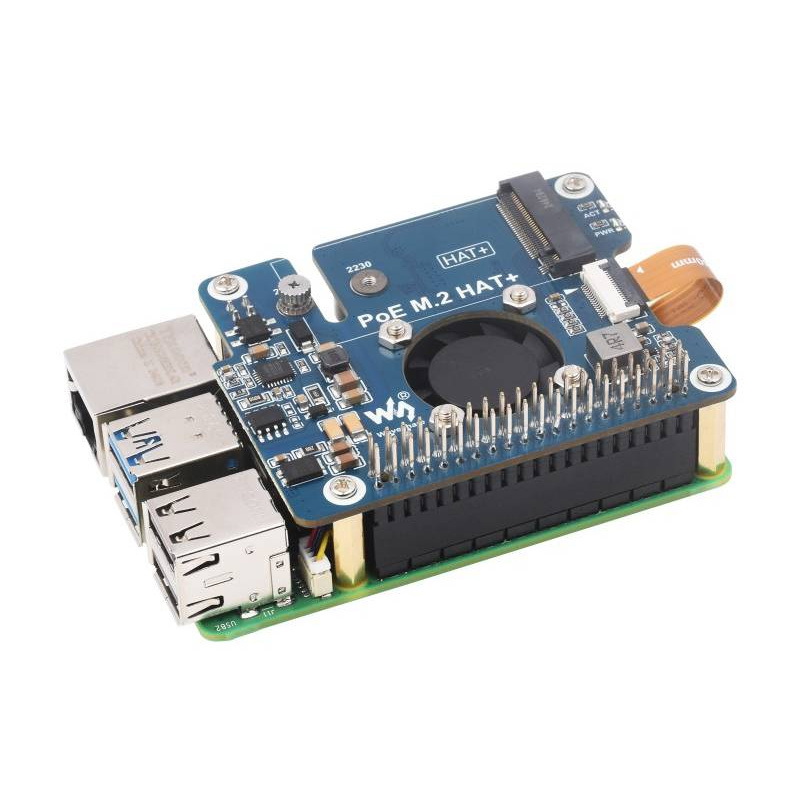

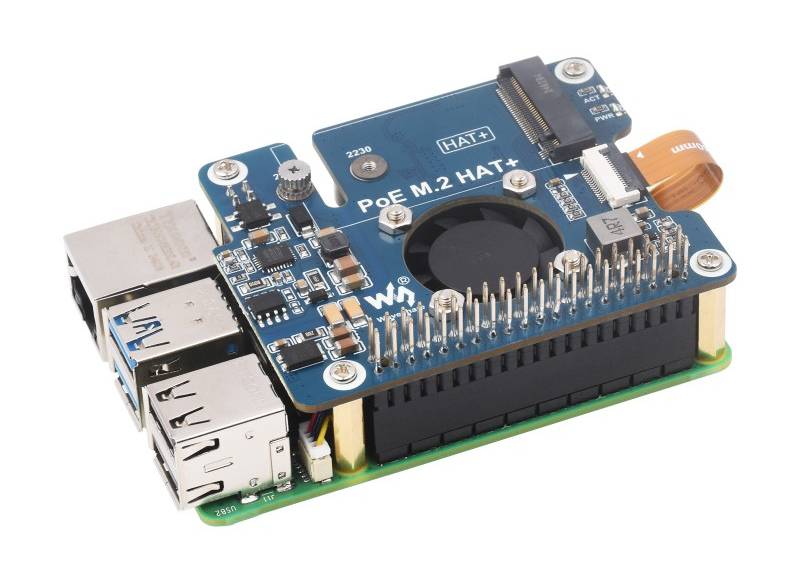

Nakładka współpracuje wyłącznie z Raspberry Pi 5.

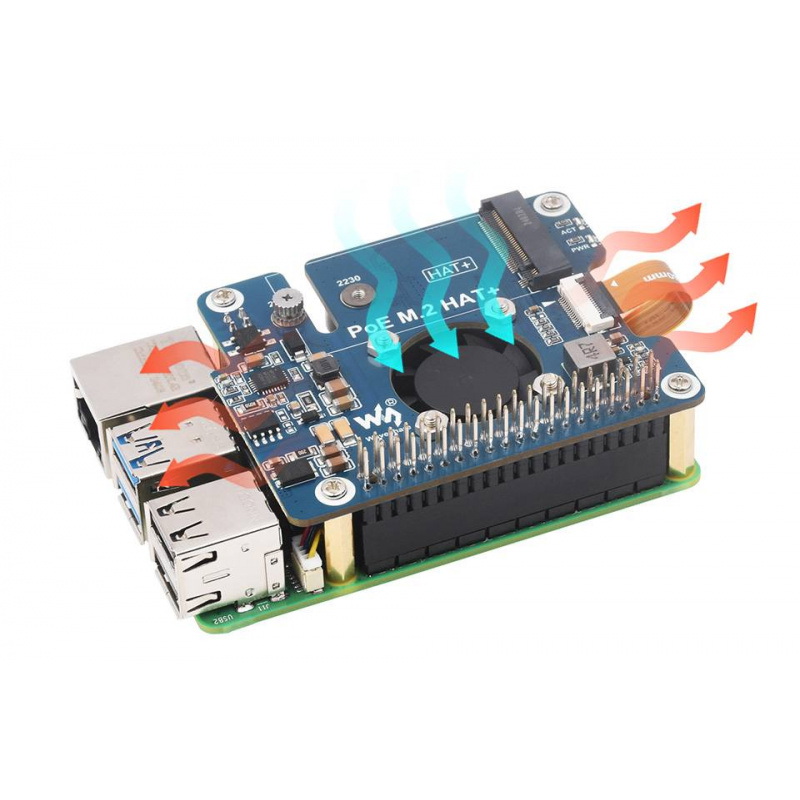

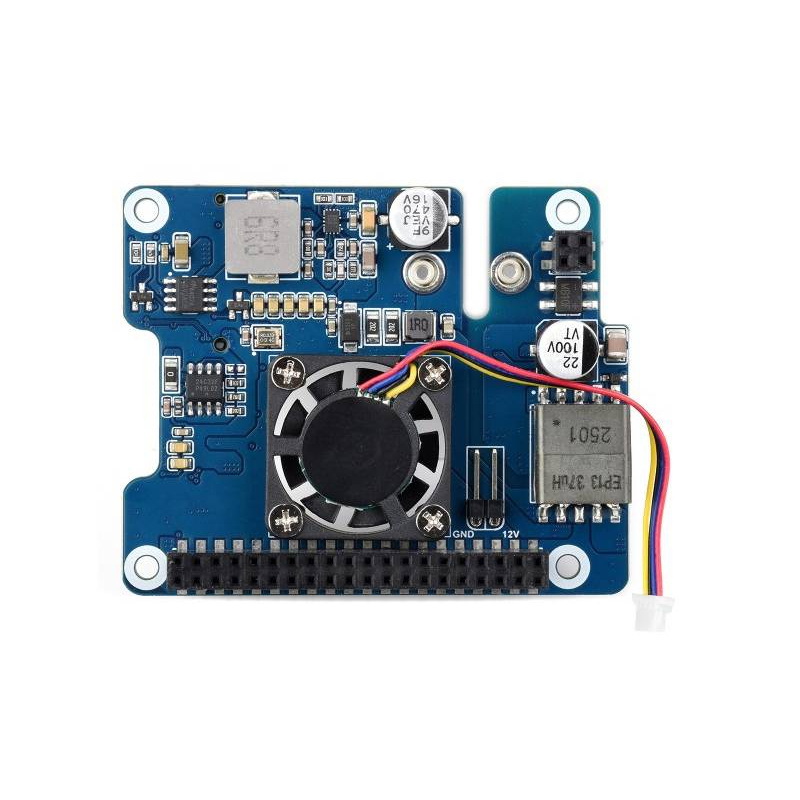

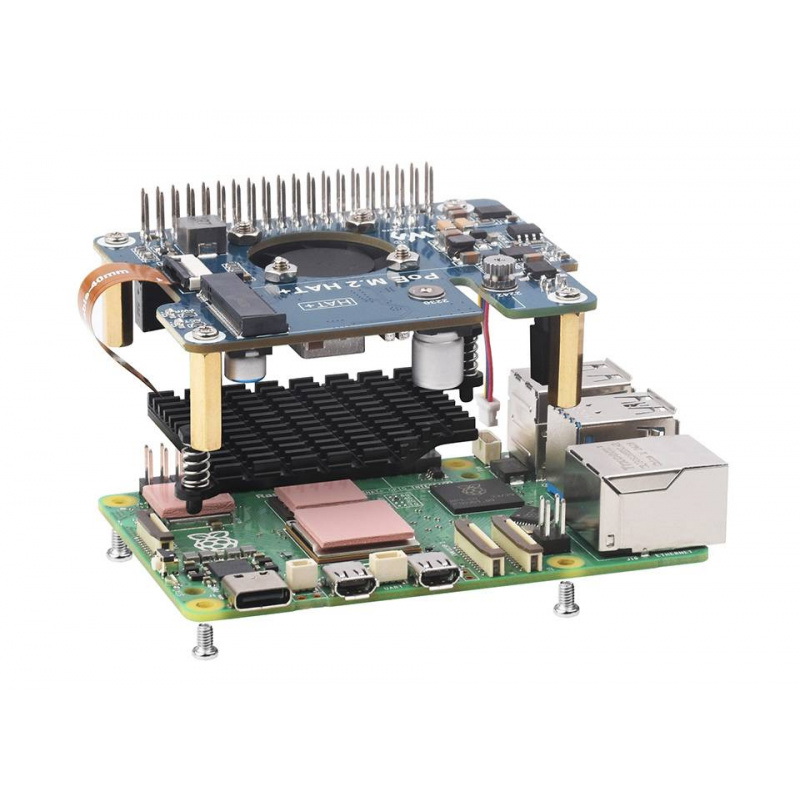

Wbudowany wentylator oraz metalowy radiator poprawiają odprowadzanie ciepła.
Szybka pamięć NVMe dla Raspberry Pi
Zastosowanie interfejsu PCIe umożliwia wykorzystanie potencjału nowoczesnych dysków SSD NVMe. W porównaniu z kartami microSD zyskujesz znacznie krótszy czas uruchamiania systemu, szybsze kopiowanie plików oraz lepszą responsywność aplikacji. PoE M.2 HAT+ obsługuje zarówno tryb PCIe Gen2, jak i Gen3, a także umożliwia uruchamianie Raspberry Pi 5 bezpośrednio z zamontowanego dysku SSD. To doskonałe rozwiązanie dla serwerów NAS, systemów monitoringu, aplikacji AI oraz projektów wymagających szybkiego dostępu do danych.
Zasilanie PoE i dodatkowe wyjścia zasilania

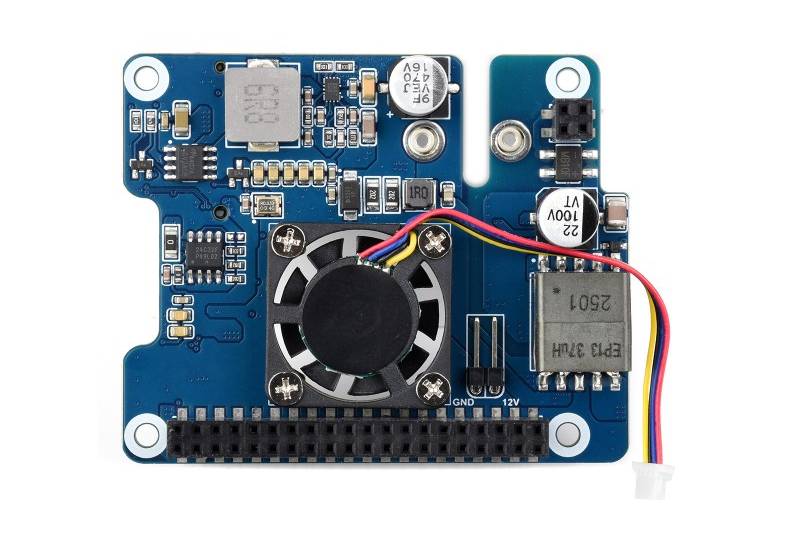

Wbudowany moduł Power over Ethernet zgodny ze standardem IEEE 802.3af/at umożliwia przesyłanie energii elektrycznej oraz danych sieciowych jednym przewodem Ethernet. Takie rozwiązanie upraszcza instalację urządzeń montowanych w szafach sieciowych, punktach monitoringu czy systemach automatyki. Nakładka udostępnia wyjście GPIO o wydajności do 5 V / 4,5 A oraz dodatkowe złącze 2-pin oferujące napięcie 12 V / 2 A. Pozwala to zasilać dodatkowe moduły, wentylatory, oświetlenie LED i inne urządzenia współpracujące z Raspberry Pi.
Specyfikacja techniczna PoE M.2 HAT+
- Interfejs Raspberry Pi: PCIe przez złącze FFC 16-pin
- Kompatybilność: Raspberry Pi 5
- Obsługiwane dyski: M.2 NVMe
- Obsługiwane formaty dysków: 2230, 2242
- Obsługiwane tryby PCIe: Gen2, Gen3
- Możliwość bootowania z SSD: tak
- Standard PoE: IEEE 802.3af/at
- Napięcie wejściowe PoE: od 37 V do 57 V DC
- Wyjście GPIO: 5 V / 4,5 A (maks.)
- Wyjście 2-pin: 12 V / 2 A (maks.)
- Chłodzenie: aktywny wentylator + radiator aluminiowy
- Wskaźniki LED: PWR, ACT
- Złącze GPIO: 40-pin, przelotowe

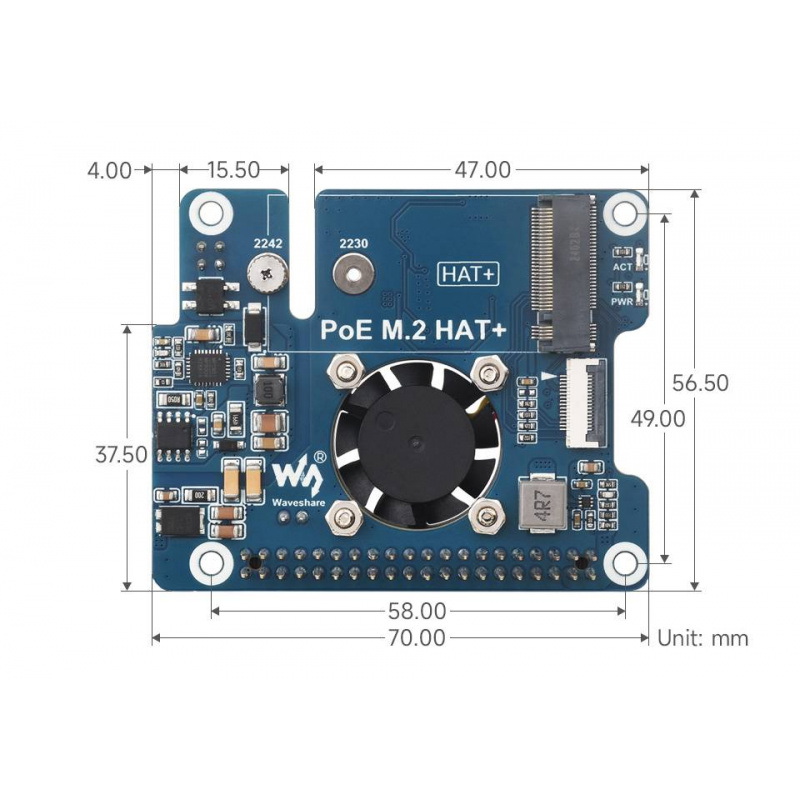

- Wymiary: 56,5 x 70 mm
- Masa: 70 g

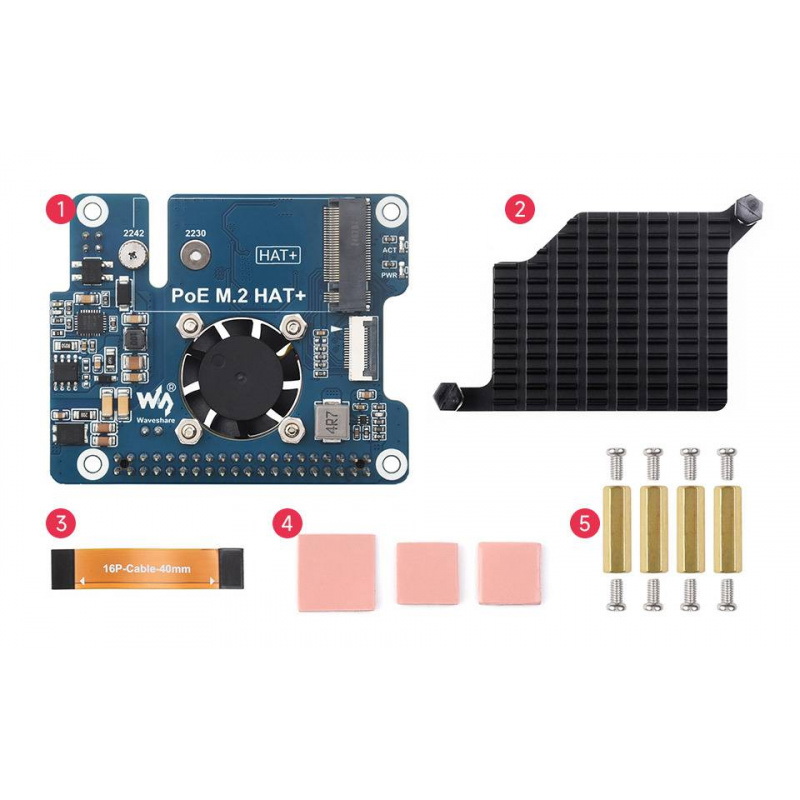

Zawartość zestawu
- PoE M.2 HAT+
- Radiator metalowy
- Przewód FFC 16-pin o długości 40 mm
- Taśmy termoprzewodzące - 3 szt.
- Zestaw śrub montażowych

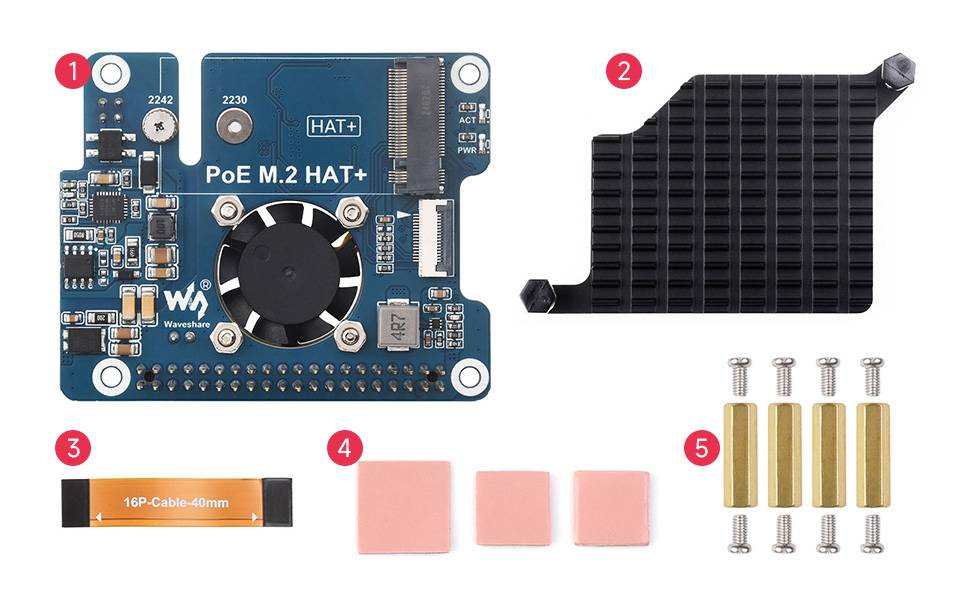

Elementy wchodzące w skład zestawu.
