Opis produktu: Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - Pololu
Niewielki moduł pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: od 1,5 V do 18 V i na odwrót. Cztery kanały są podciągnięte poprzez rezystory 10 kΩ. Zapewniają one wystarczający czas narastania do obsługi interfejsów I2C w trybie fast (400 kHz), SPI oraz UART. W celu przyspieszenia pracy modułu można dodać zewnętrzne rezystory.

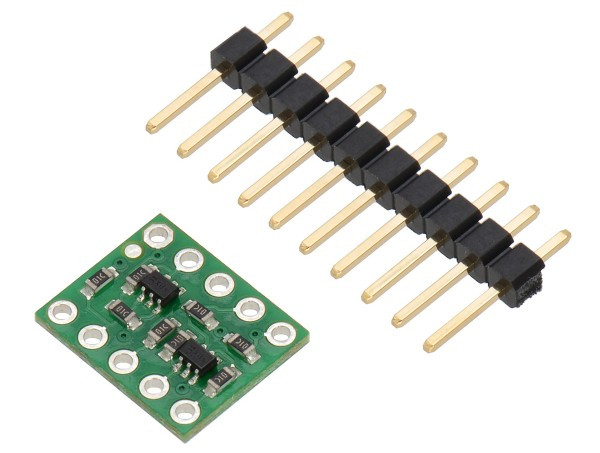

Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin - raster 2,54 mm (w zestawie). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów. Wymiary konwertera to tylko 13 x 10 mm.
Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - Pololu 2595
W sytuacji, kiedy dwa urządzenia mają inne poziomy napięć, a muszą być ze sobą połączone i współtworzyć jeden układ, należy rozwiązać problem różnicy napięć. Właśnie w tym celu stosowane są konwertery poziomów logicznych.
Konwerter poziomów logicznych obniża poziom napięcia przy jednym urządzeniu i w tym samym momencie podwyższa poziom napięcia z drugiej strony. Dzięki temu można uzyskać stabilne połączenie bez ryzyka wystąpienia problemów.
Konwerter poziomów logicznych Pololu - złącza I2C, SPI, UART
Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - Pololu 2595 - posiada konstrukcję, w której kanały są podciągnięte poprzez rezystory 10 kΩ. Zaletą tej płytki jest możliwość korzystania z urządzeń I2C w trybie fast, a także podłączania innych złączy, w tym SPI, UART. Istnieje też możliwość dobudowania zewnętrznych modułów rezystorowych.
Płytka konwertera logicznego Pololu to jeden z kilku tego typu produktów dostępnych w naszym sklepie. Na innych podstronach można znaleźć alternatywne konwertery innych producentów elektroniki programowalnej.
Przykład użycia
Konwerter jest prosty w użyciu, do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane. Wyższe napięcie (np. 5 V) należy podłączyć do wyprowadzenia H (high voltage), niższe (np. 3,3 V lub 1,8 V) do L (low voltage). Masy obu obsługiwanych systemów należy połączyć. Sygnały logiczne należy doprowadzić do odpowiednich złącz H1, H2, H3, H4 - wyższe napięcia oraz odpowiednio L1, L2, L3, L4 - niższe napięcia.
