DFRobot Gravity - IO Expansion Shield dla Arduino V7.1

Indeks: DFR-02991 EAN: 6959420900077

Nakładka do Arduino rozszerzająca możliwości pinów I/O.  Posiada m.in. wyprowadzony każdy pin z parą zasilania, możliwość włączenia konwertera napięć 3,3 V, osobne złącze dla interfejsów I2C, SPI oraz gniazdo dla modułów XBee.

DFRobot Gravity - IO Expansion Shield dla Arduino V7.1
44,90 zł
36,50 zł netto
Zapłać później
Dostawa 11 szt. zaplanowana na 2024-03-12
Oczekiwanie na dostawę
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Gravity - IO Expansion Shield dla Arduino V7.1

Nakładka do Arduino rozszerzająca możliwości pinów I/O. Posiada m.in. wyprowadzony każdy pin z parą zasilania VCC oraz GND oraz możliwość włączenia konwertera napięć 3,3 V za pomocą zworki. Osobne złącza dla interfejsów I2C, SPI i UART pozawalają w prosty sposób podłączyć, np. czytnik kart pamięci SD lub moduł Bluetooth. Dedykowane gniazdo dla modułu XBee umożliwia prosty montaż układu komunikacji bezprzewodowej. Dzięki przełącznikowi użytkownik nie musi wyjmować XBee w celu zaprogramowania Arduino.

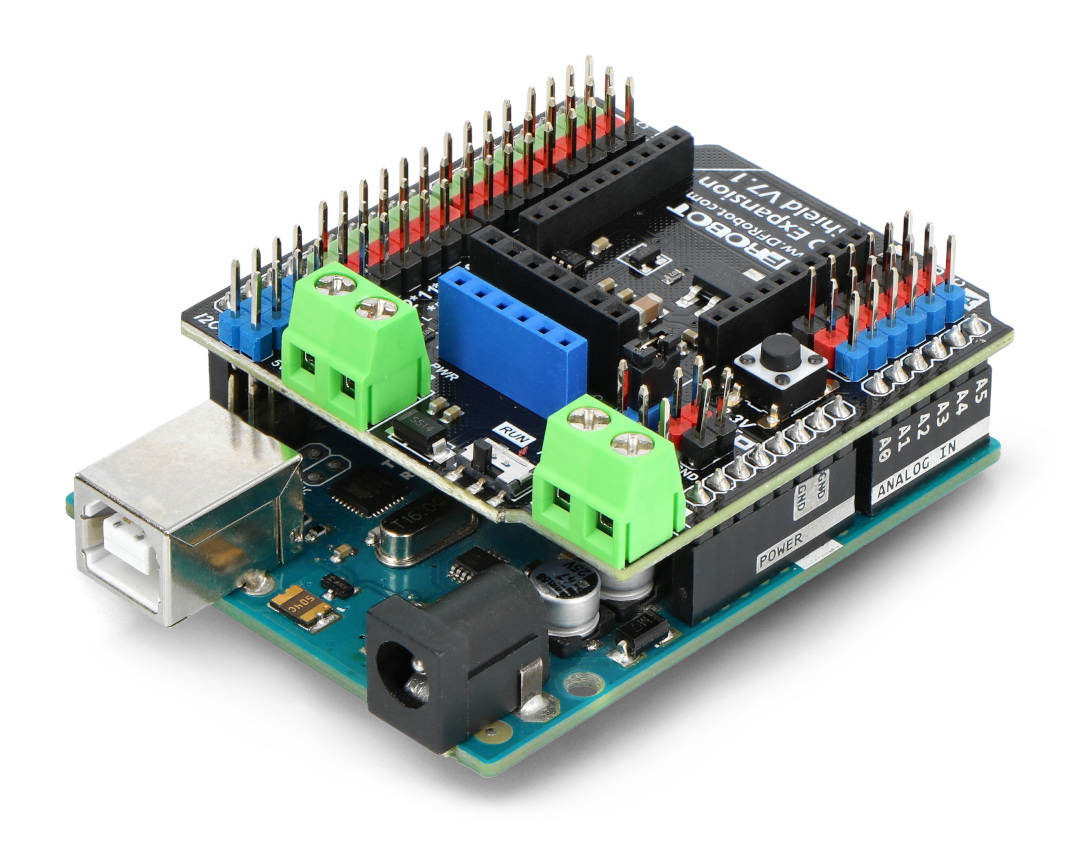

DFRobot IO Expansion Shield dla Arduino V7.1DFRobot Gravity - IO Expansion Shield dla Arduino V7.1.

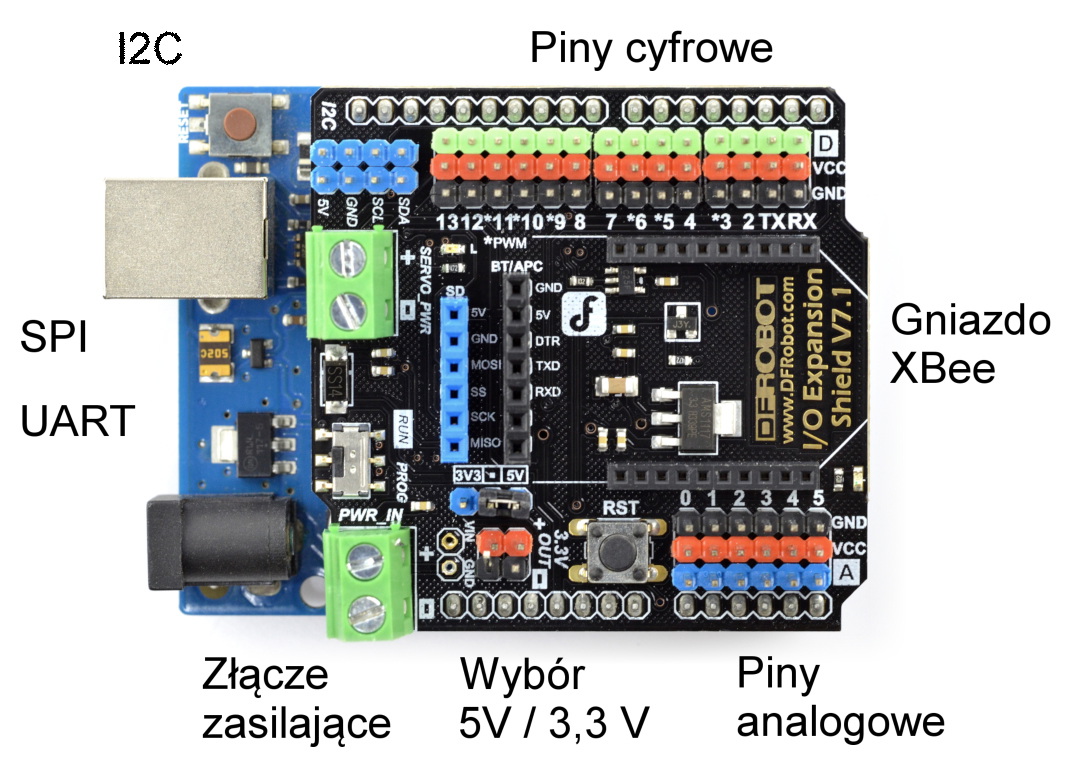

DFRobot IO Expansion Shield dla Arduino V7.1 - schemat

Wyprowadzenia.

Specyfikacja  IO Expansion Shield

  • Użytkownik ma możliwość przełączania trybu pracy wyprowadzeń z pomocą zworki: 3,3 V lub 5 V
  • Do każdego pinu cyfrowego i analogowego wyprowadzona została para: GND i VCC
  • Gniazdo dla modułu XBee umożliwia prosty montaż układu komunikacji bezprzewodowej
  • Przełącznik, który wystarczy przełączyć w celu zaprogramowania Arduino, gdy podłączony jest wykorzystujący linie komunikacyjne interfejsu szeregowego moduł XBee
  • Osobne złącze interfejsu I2C oraz SPI umożliwia proste podłączenie, np. czytnika kart pamięci
  • Wyprowadzony przycisk RESET pozwala zrestartować Arduino w dowolnym momencie
  • Producent zamontował diodę LED połączoną z pinem 13 Arduino
  • Śrubowe złącze PWR umożliwia podpięcie zasilania dowolnego przewodu
  • Współpracuje z: Arduino Uno, Leonardo, Mega oraz Due
Szerokość opakowania 6.5 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 8 cm
Masa opakowania 0.032 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
