Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762

Indeks: DFR-20375 EAN: 6959420920471
Rozszerzenie umożliwia wygodne połączenie między czujnikami DFRobot Gravity a serią FireBeetle 2.0. Oferuje najczęściej wykorzystywane porty, w tym cyfrowe, analogowe, I2C, UART, SPI i inne. Wszystkie piny są wyprowadzone w postaci żeńskich nagłówków, dzięki czemu nie zachodzi konieczność dodatkowego lutowania. IO Shield posiada także port zasilania napięciem w zakresie od 3,3 V do 5,5 V z wtykiem PH2.0. co sprawia, że doskonale sprawdza się podczas realizacji projektów mobilnych.
Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762
24,90 zł
20,24 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762

Rozszerzenie umożliwia wygodne połączenie między czujnikami DFRobot Gravity a serią FireBeetle 2.0. Oferuje najczęściej wykorzystywane porty, w tym cyfrowe, analogowe, I2C, UART, SPI i inne. Wszystkie piny są wyprowadzone w postaci żeńskich nagłówków, dzięki czemu nie zachodzi konieczność dodatkowego lutowania. IO Shield posiada także port zasilania napięciem w zakresie od 3,3 V do 5,5 V z wtykiem PH2.0. co sprawia, że doskonale sprawdza się podczas realizacji projektów mobilnych.

Sprawdź także przewodnik użytkownika przygotowany przez producenta! Znajdziesz tam między innymi opis poszczególnych wyprowadzeń oraz listę pinów używanych przez interfejs GDI.

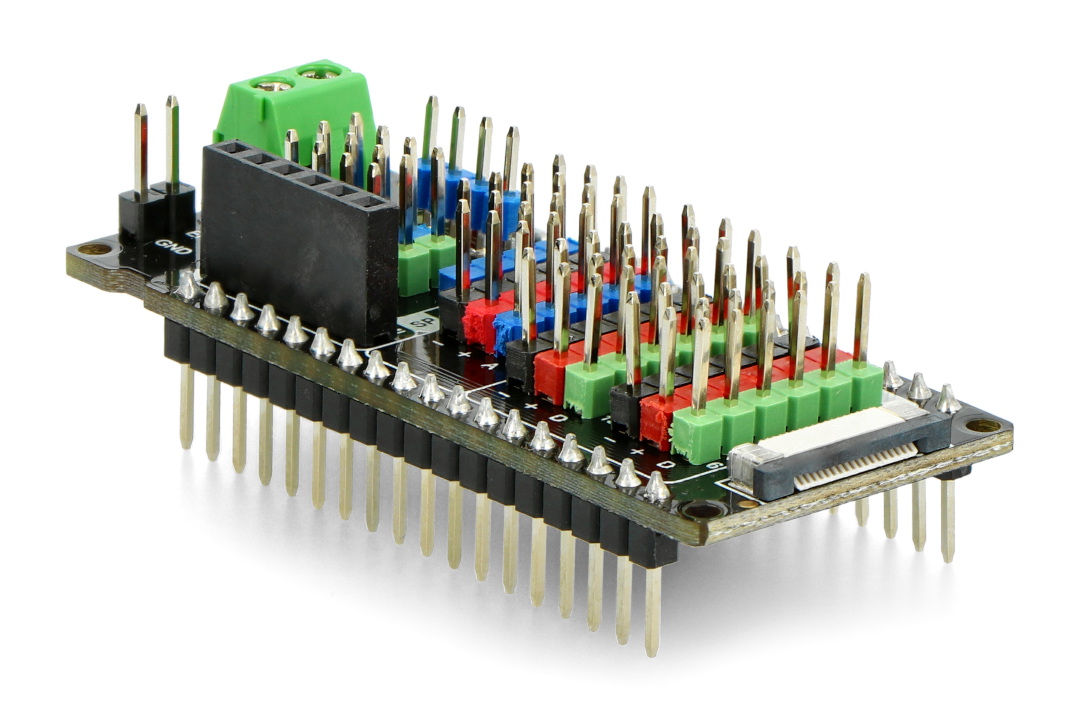

Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762.

Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762.

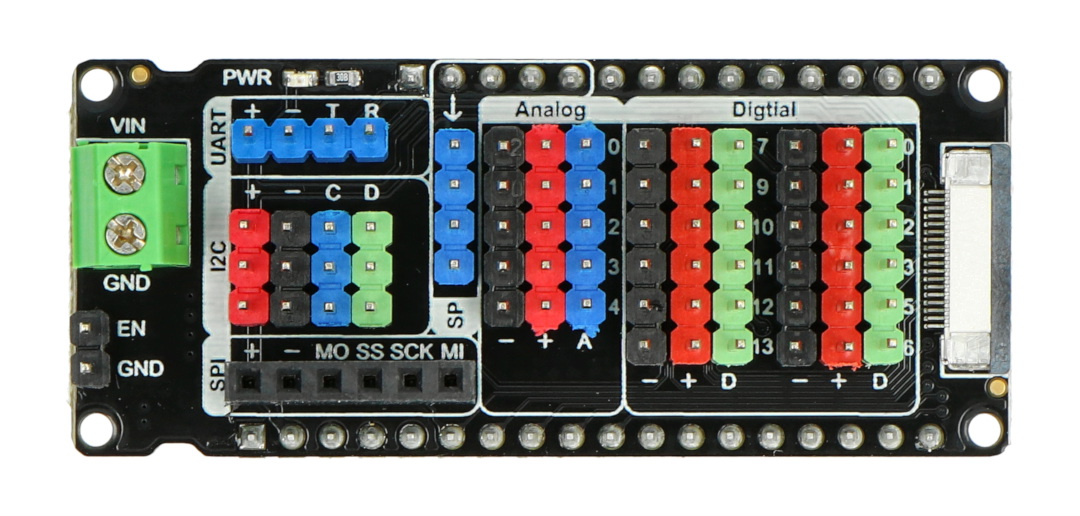

Intuicyjnie pogrupowane i czytelnie oznaczone wyprowadzenia zwiększają komfort pracy z Gravity - IO Shield.

Intuicyjnie pogrupowane i czytelnie oznaczone wyprowadzenia zwiększają komfort pracy z Gravity - IO Shield.

Cechy szczególne IO Shield

  • Obsługa płytek głównych z serii FireBeetle 2.0, w tym FireBeetle M0 i ESP32-E (nie współpracuje z serią podstawową FireBeetle)
  • Obsługa sekwencji pinów modułów z serii Gravity
  • Obsługa wbudowanego modułu kart SD
  • Obsługa interfejsu wyświetlacza GDI
  • Możliwość podłączenia zewnętrznego źródła zasilania
  • Wyposażona w pin Enable umożliwiający wyłączenie zasilania płytki
  • Brak konieczności lutowania
  • Plug&Play
  • Wyprowadzenia pogrupowane za pomocą kolorów

Specyfikacja techniczna Gravity - IO Shield

  • 12 portów cyfrowych
  • 5 portów analogowych
  • 3 porty I2C (równolegle)
  • 1 port UART
  • 1 port SPI
  • Interfejs wyświetlacza GDI
  • Złącze śrubowe do podłączenia zewnętrznego źródła zasilania
  • Wymiar płytki: 60 x 25,4 mm
  • Średnica otworu montażowego: 2 mm
Rozszerzenia posiada także złącze śrubowe, za pomocą którego możliwe jest doprowadzenie zewnętrznego źródła zasilania w zakresie od 3,3 V do 5,5 V.

Rozszerzenia posiada także złącze śrubowe, za pomocą którego możliwe jest doprowadzenie zewnętrznego źródła zasilania w zakresie od 3,3 V do 5,5 V.

Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762 Botland - Sklep dla robotyków

Na płytce znajdują się cztery otwory montażowe ułatwiające stabilne przytwierdzenie rozszerzenia. Ponadto prezentowane rozszerzenie, ze względu na brak konieczności lutowania, jest przeznaczone m.in. dla osób początkujących.

Dodatkowo, wyprowadzenia znajdujące się na płytce są czytelnie oznaczone, dzięki czemu ryzyko nieprawidłowego podłączenia akcesoriów jest zredukowane do minimum.

Gravity IO Shield rozszerzenie do FireBeetle M0 i ESP32-E marki DFRobot - co jeszcze warto o nim wiedzieć?

Kolejną zaletą rozszerzenia FireBeetle marki DFRobot są pogrupowane wyprowadzenia, które różnią się od siebie kolorami. Takie rozwiązanie w praktyce ułatwia organizację pracy.

W kategorii Gravity - nakładki bazowe można znaleźć szeroki wybór rozszerzeń, których głównym zadaniem jest rozbudowanie funkcjonalności urządzenia bazowego.

Moduł - typ Hub / nakładka
Szerokość opakowania 8 cm
Wysokość opakowania 6.5 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.023 kg
