Opis produktu: Zestaw Xiao nRF52840 + Wio-SX1262 do Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710
Zestaw Xiao nRF52840 + Wio-SX1262 do Meshtastic od Seeedstudio to połączenie mikrokontrolera Nordic nRF52840 z FPU i modułu LoRa SX1262. Obsługuje Bluetooth 5.0, Thread, ZigBee oraz LoRa (częstotliwości od 862 MHz do 930 MHz). Kompaktowa konstrukcja (21 x 17,8 mm) zawiera zintegrowaną antenę i cechuje się bardzo niskim poborem mocy - < 5 µA w stanie czuwania. Zestaw jest kompatybilny z Arduino IDE, CircuitPython i MicroPython oraz idealny do pracy w sieciach rozproszonych.

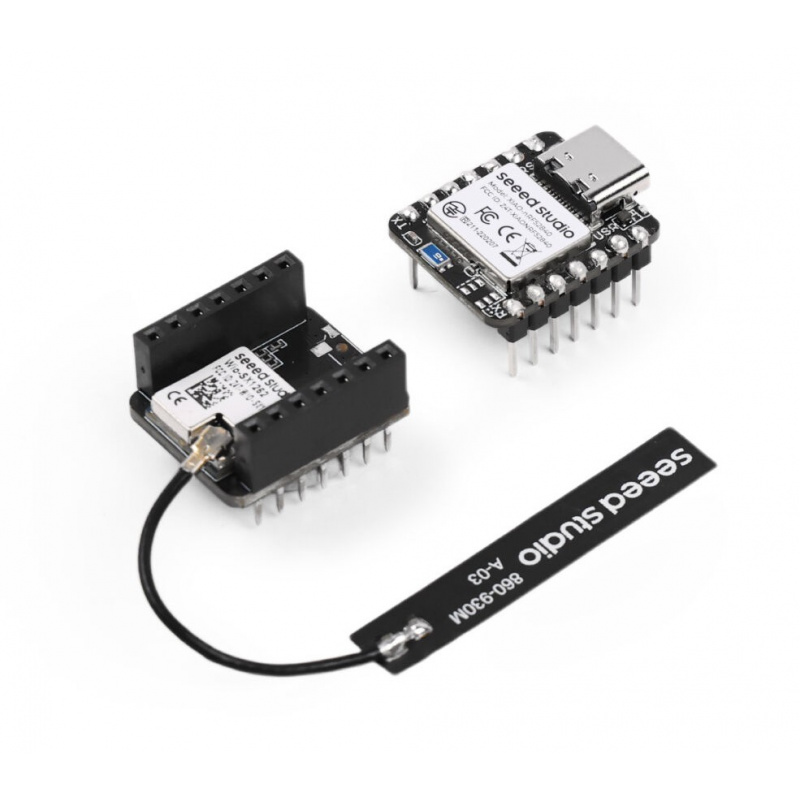

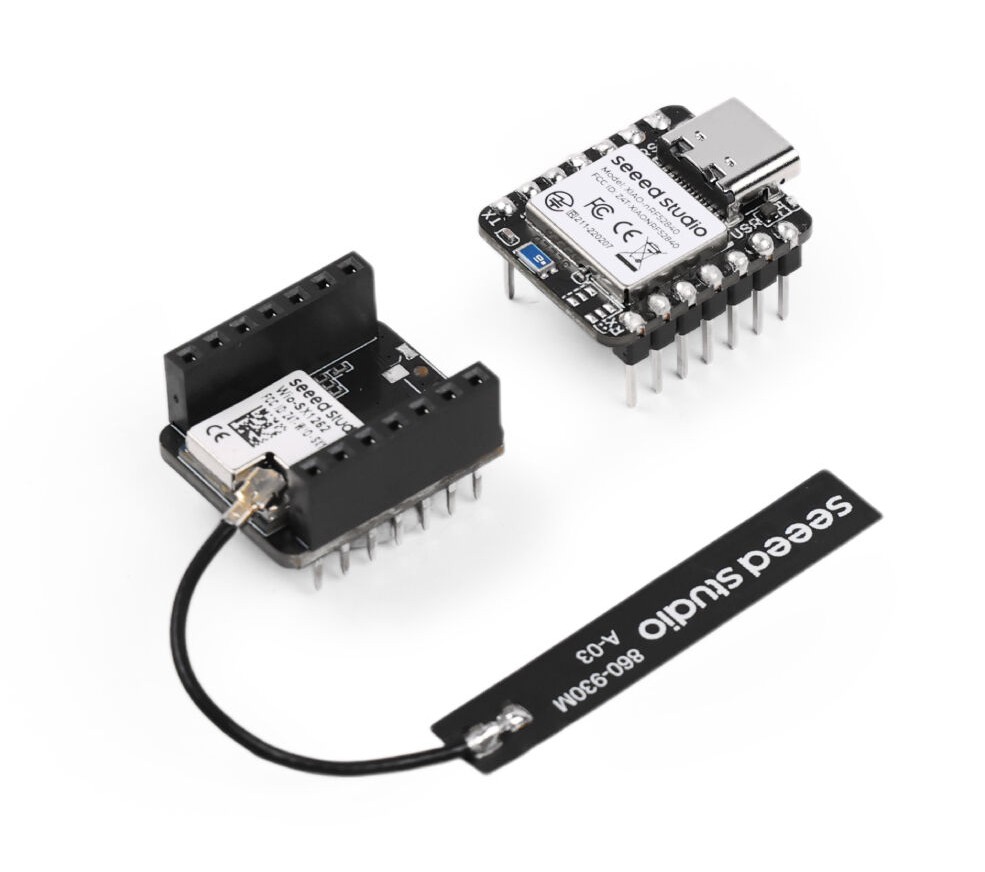

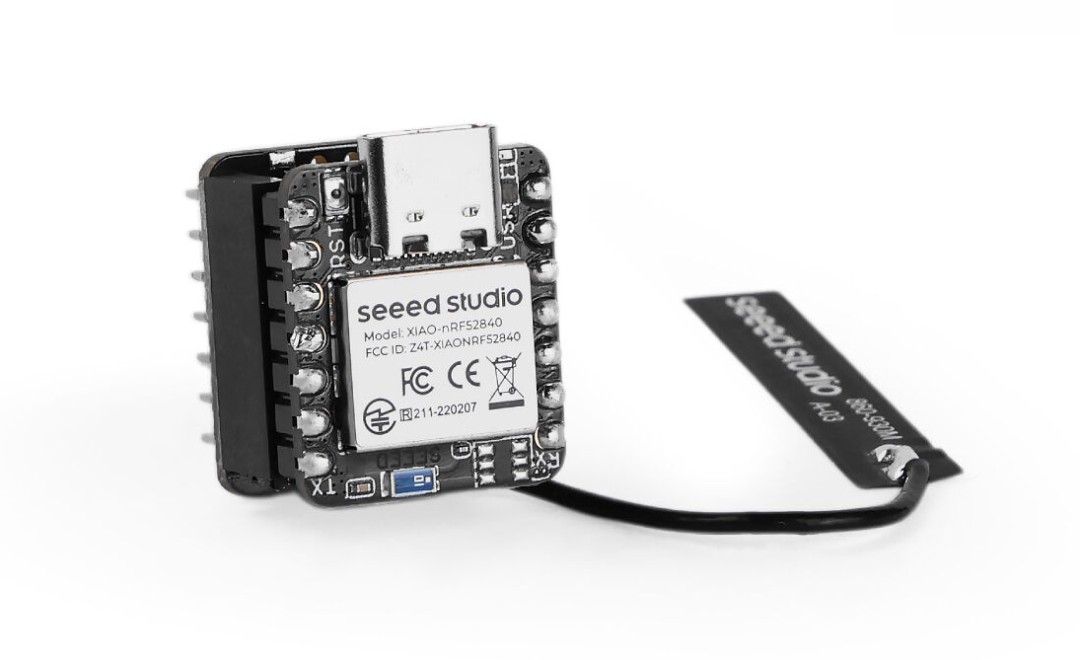

Zestaw Xiao nRF52840 + Wio-SX1262 do Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710.
Moduł jest fabrycznie wyposażony w oprogramowanie Meshtastic, co umożliwia natychmiastowe rozpoczęcie pracy w sieciach mesh.
Główne cechy Xiao nRF52840 + Wio-SX1262
- Zaawansowany mikrokontroler Nordic nRF52840: wyposażony w rdzeń ARM Cortex M4 z jednostką FPU, taktowany do 64 MHz - zapewnia dużą wydajność i precyzję obliczeń zmiennoprzecinkowych
- Obsługa wielu protokołów komunikacyjnych: pełna kompatybilność z Bluetooth 5.0, Thread, ZigBee i NFC - idealna baza dla aplikacji komunikacyjnych
- Moduł LoRa SX1262 o dużym zasięgu: umożliwia transmisję danych na częstotliwościach od 862 MHz do 930 MHz, z typowym zasięgiem od 2 km do 10 km (zależnie od warunków)
- Gotowy do pracy z Meshtastic: zestaw posiada fabrycznie wgrany firmware Meshtastic, dzięki czemu można rozpocząć konfigurację bez dodatkowego programowania
- Zintegrowana antena i kompaktowe rozmiary: obudowa o wymiarach 21 x 17,8 mm zawiera wbudowaną antenę, co minimalizuje potrzebę dodatkowych komponentów
- Niski pobór mocy: tryb czuwania zużywa mniej niż 5 µA, co czyni zestaw idealnym do projektów zasilanych akumulatorowo
- Rozbudowane interfejsy: duża wszechstronność w łączeniu z innymi modułami
- Łatwa aktualizacja firmware: obsługa trybu DFU i programowania przez Web Flasher - możliwa instalacja pliku UF2 przez przeciągnięcie
- Przycisk użytkownika: konfigurowalny - bez podłączonego GPS umożliwia wysyłanie informacji o węźle; z GPS restartuje moduł lokalizacji
Wyprowadzenia i interfejsy - rozbudowane możliwości komunikacji

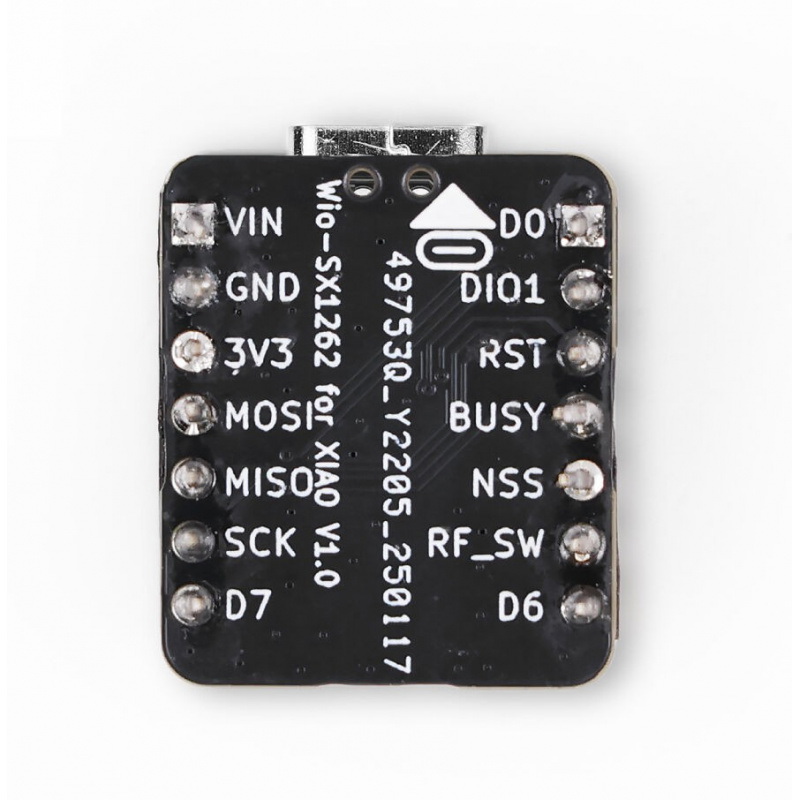

Xiao nRF52840 udostępnia: 1x UART, 1x I2C, 1x SPI (do SX1262), 1x NFC, 1x SWD, 11x GPIO (PWM) i 6x ADC. Wio-SX1262 wyposażony jest w SPI (do Xiao) i przycisk użytkownika. Przy braku podłączonego GPS przycisk wysyła informacje o węźle. Gdy GPS jest podłączony - przycisk restartuje moduł GPS.
Wsparcie dla Meshtastic
Zestaw przychodzi z preinstalowanym firmware Meshtastic i obsługą DFU (Drag & Drop) przez Web Flasher. Po podłączeniu do komputera wystarczy kliknąć „Enter DFU Mode” i przesłać plik UF2. Zestaw działa jako węzeł lub router sieci LoRa mesh, oferując zasięg do 2 km w miastach i ponad 10 km w terenie otwartym. Możliwa jest integracja z modułem GPS, np. L76K, do tworzenia trackerów GPS.

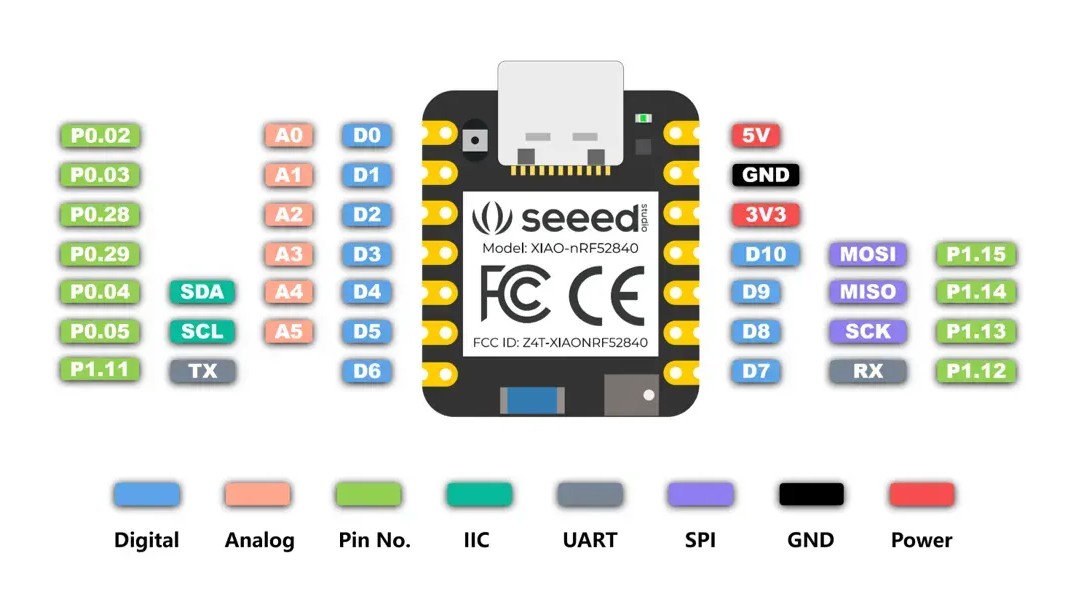

Schemat wyprowadzeń Xiao nRF52840.

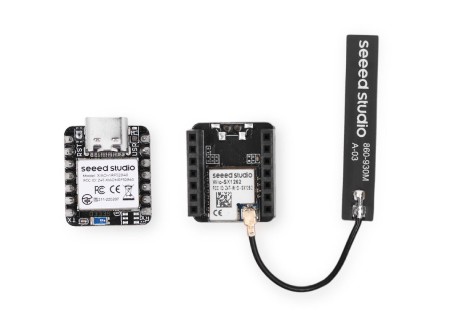

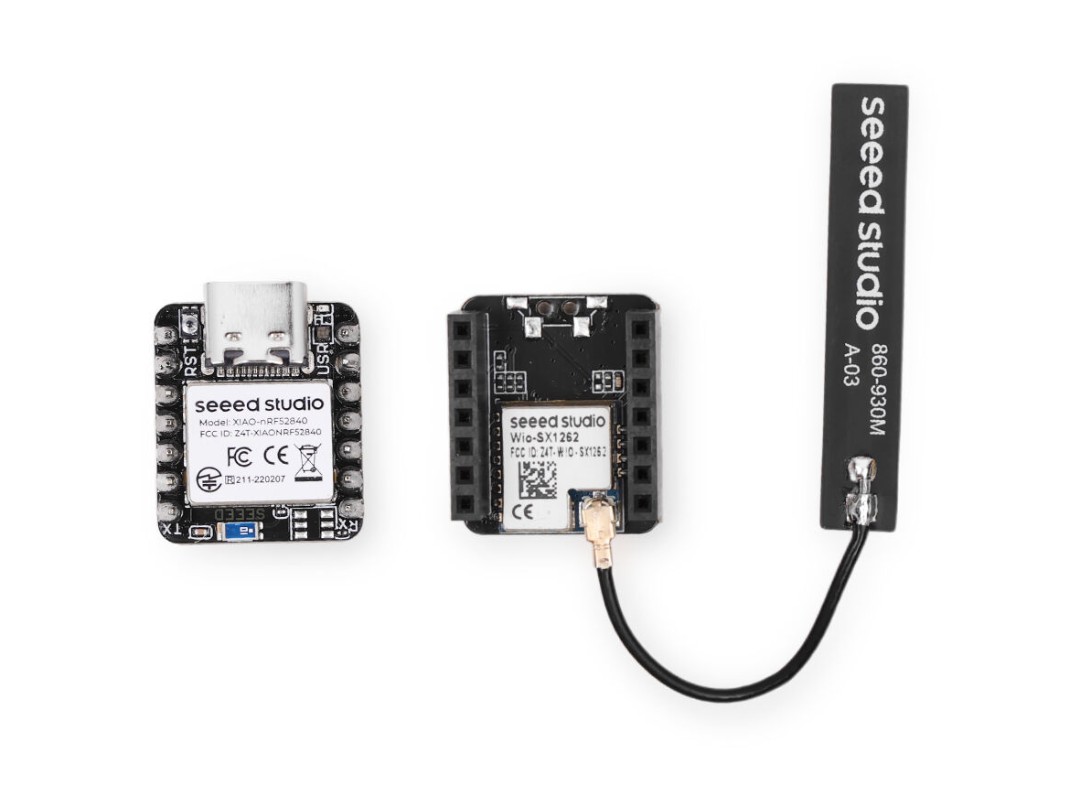

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna zestawu
- Mikrokontroler: Nordic nRF52840 (ARM Cortex M4, 64 MHz, FPU)
- Moduł LoRa: Semtech SX1262
- Częstotliwość LoRa: od 862 do 930 MHz
- Łączność: Bluetooth 5.0, Thread, ZigBee, NFC
- Interfejsy: UART, I2C, SPI, NFC, SWD, GPIO, ADC
- Przycisk użytkownika: programowalny, różne funkcje w zależności od GPS
- Zasilanie: USB typu C (5 V), akumulator (4,2 V)
- Prąd ładowania: 50 mA lub 100 mA
- Pobór mocy w czuwaniu: poniżej 5 µA
- Temperatura pracy: od -40°C do 65°C
- Wymiary: 21 x 17,8 mm

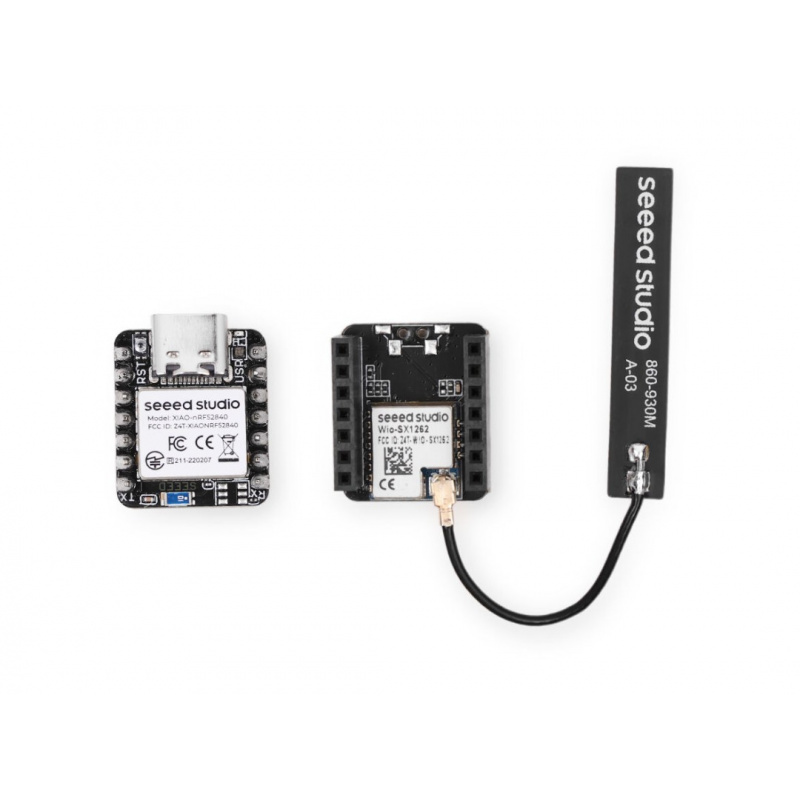

Zawartość zestawu
- 1x Xiao nRF52840
- 1x Wio-SX1262
- 1x Antena LoRa
