Opis produktu: Atom DTU LoRaWANEU868 - moduł komunikacyjny LoRaWAN z anteną - STM32WLE5 - do modułów deweloperskich M5Atom - M5Stack A152-EU868
Moduł Atom DTU LoRaWAN-EU868 od M5Stack to wszechstronny transmiter danych wyposażony w wbudowany stos protokołu LoRaWAN, obsługujący połączenia z serwerami takimi jak TTN, ChirpStack, Actility i inne. Pracuje w zakresie częstotliwości od 868 MHz do 870 MHz z wysoką czułością odbioru do -137 dBm. Oferuje dwie metody aktywacji: OTAA i ABP. Dzięki przemysłowemu złączu RS485 oraz interfejsowi UART, nadaje się do integracji z wieloma systemami. Moduł przystosowano do montażu na szynie DIN 35 mm, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.

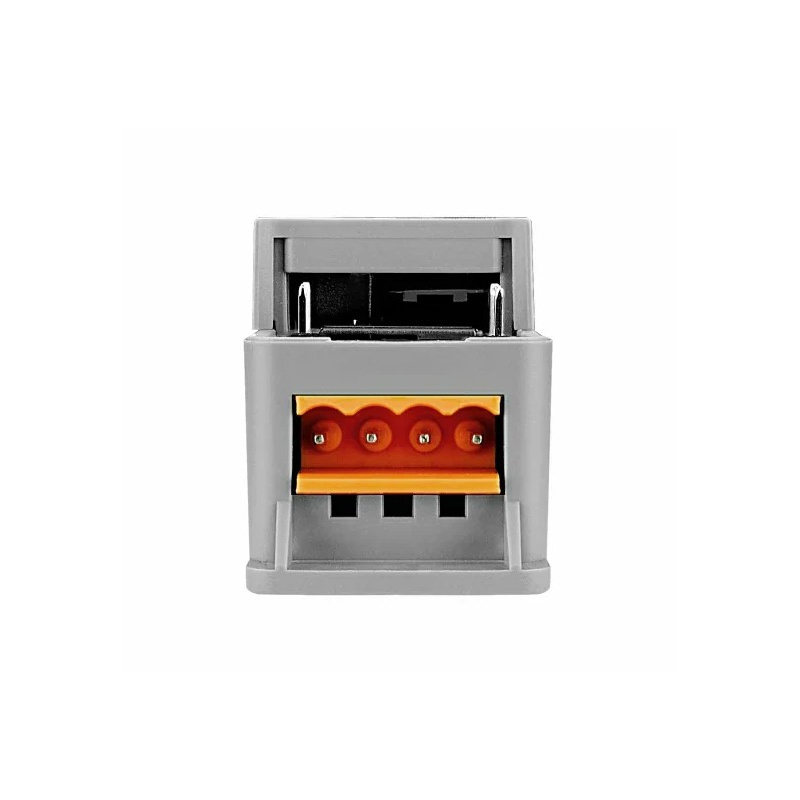

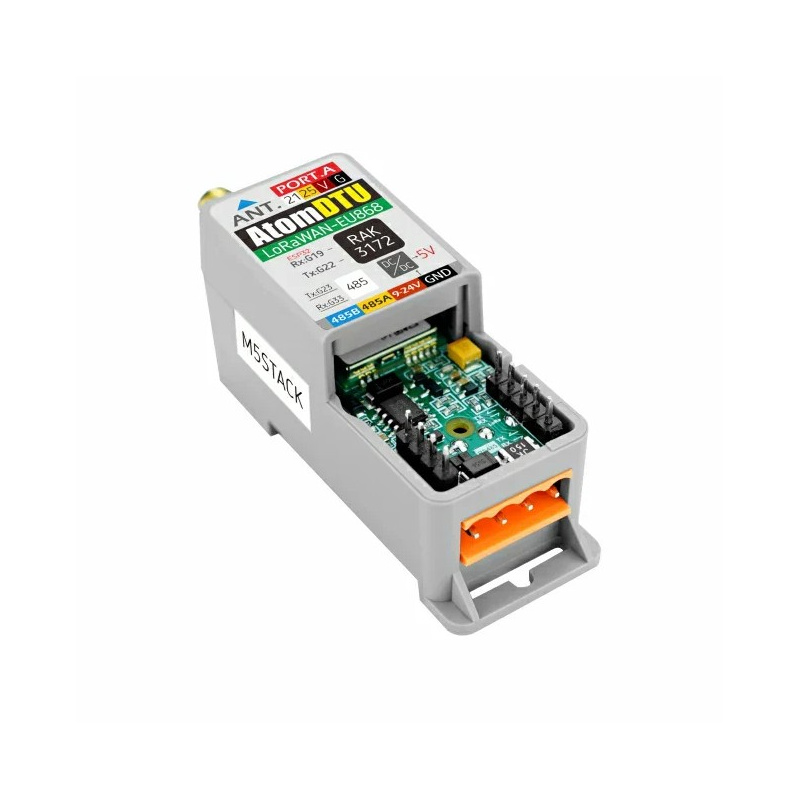

Atom DTU LoRaWANEU868 - moduł komunikacyjny LoRaWAN z anteną - STM32WLE5 - do modułów deweloperskich M5Atom - M5Stack A152-EU868.

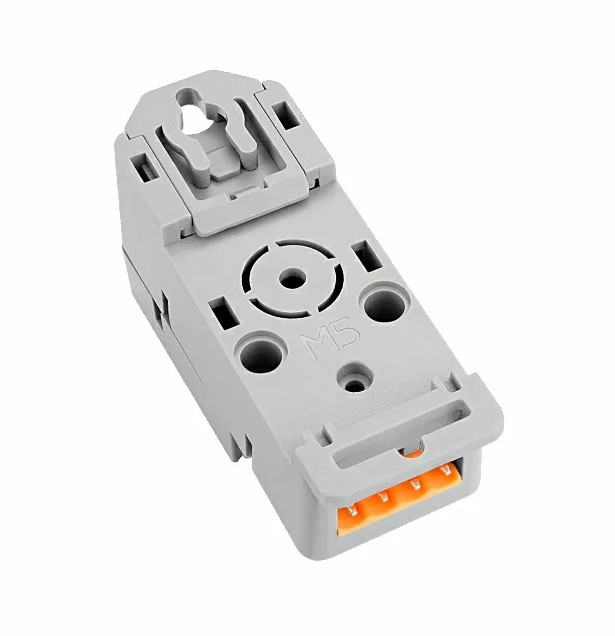

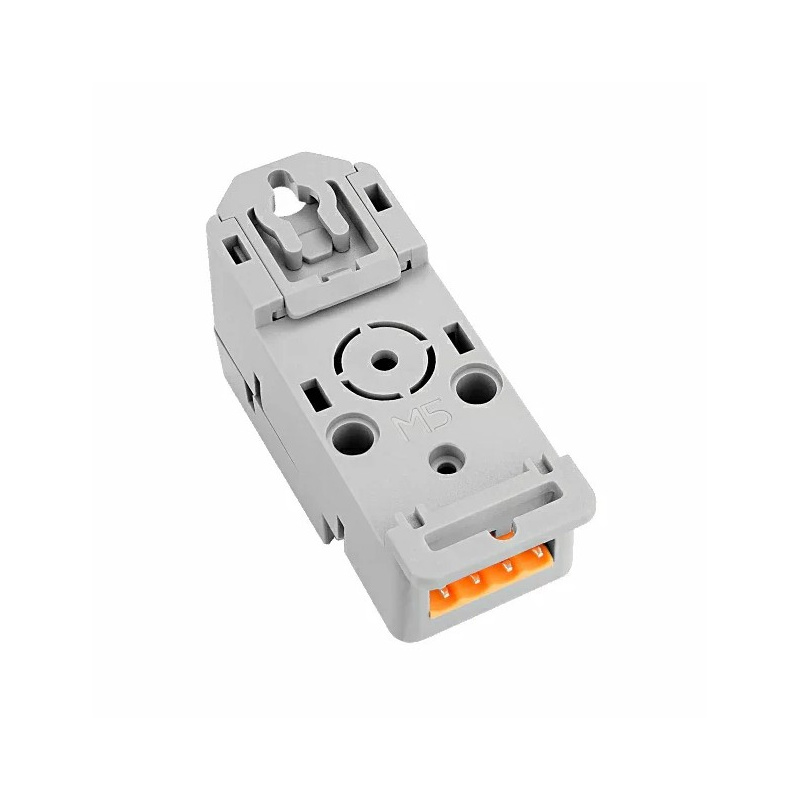

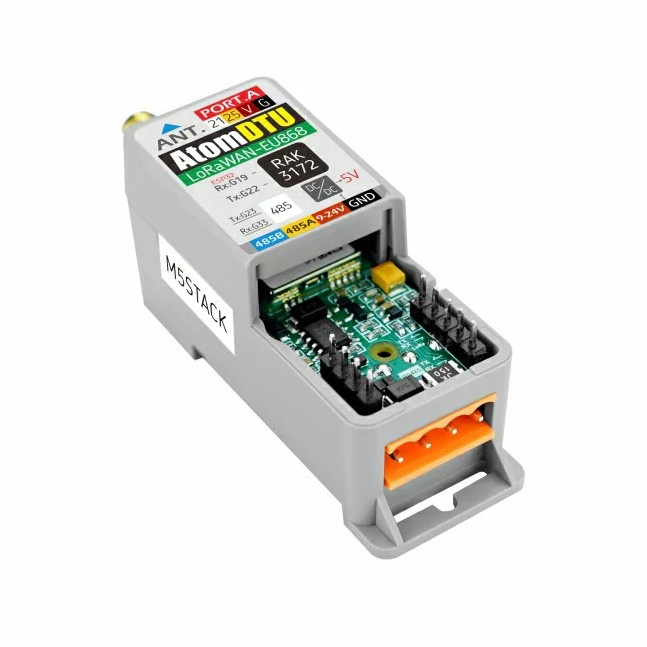

Moduł można zamontować na szynie DIN 35 mm.
Główne cechy modułu Atom DTU LoRaWAN - EU868
- Stabilna i dalekozasięgowa komunikacja LoRaWAN: dzięki zgodności z protokołem LoRaWAN 1.0.3 i wysokiej czułości odbioru (do -137 dBm), moduł zapewnia niezawodną transmisję danych nawet w trudnych warunkach terenowych
- Obsługa trybu P2P: możliwość bezpośredniej komunikacji między urządzeniami bez konieczności użycia bramki - idealne do szybkiego wdrażania lokalnych systemów
- Zintegrowany interfejs RS485: umożliwia łatwą integrację z przemysłowymi urządzeniami pomiarowymi, licznikami, sterownikami PLC i czujnikami
- Łatwa konfiguracja przez komendy AT: możesz szybko dostosować ustawienia bez potrzeby pisania własnego firmware’u
- Gotowy do montażu przemysłowego: obudowa z uchwytem na szynę DIN 35 mm oraz złącze śrubowe sprawiają, że instalacja w szafach sterowniczych jest szybka i wygodna
- Kompatybilność z systemem M5Stack Atom: zaprojektowany z myślą o łatwej integracji z popularnymi modułami deweloperskimi, idealny do prototypowania i wdrożeń IoT
- Niskie zużycie energii: tryby niskiego poboru prądu umożliwiają zasilanie bateryjne i długoterminową pracę w terenie

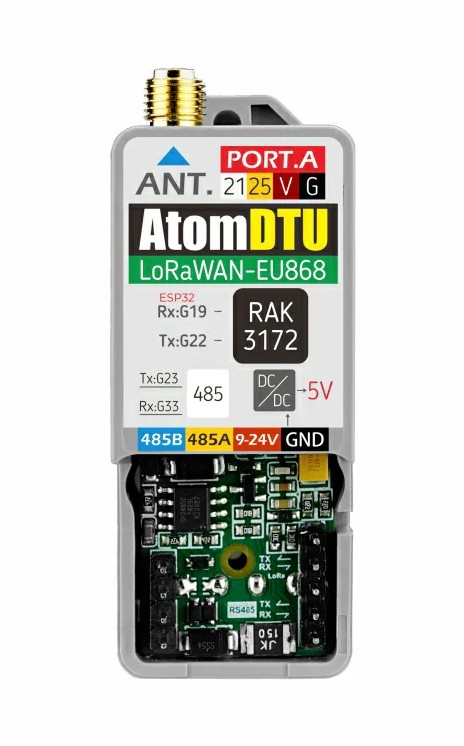

Wyprowadzenia i interfejsy - jak podłączyć moduł
Moduł oferuje dwa tryby połączeń: Fixed Connect oraz Switch Connect. W zależności od wybranego kontrolera (np. AtomS3, AtomS3R, Atom Matrix), piny UART i RS485 będą przypisane do różnych wyprowadzeń GPIO.
Przykładowe przypisanie pinów:
- AtomS3R / AtomS3R-CAM / AtomS3R-M12: UART TX: G5, UART RX: G6, RS485 TX: G7, RS485 RX: G8
- Atom Lite / Atom Matrix: UART TX: G22, UART RX: G19, RS485 TX: G23, RS485 RX: G33
RS485 zasilanie: VCC: 5 V, GND: GND

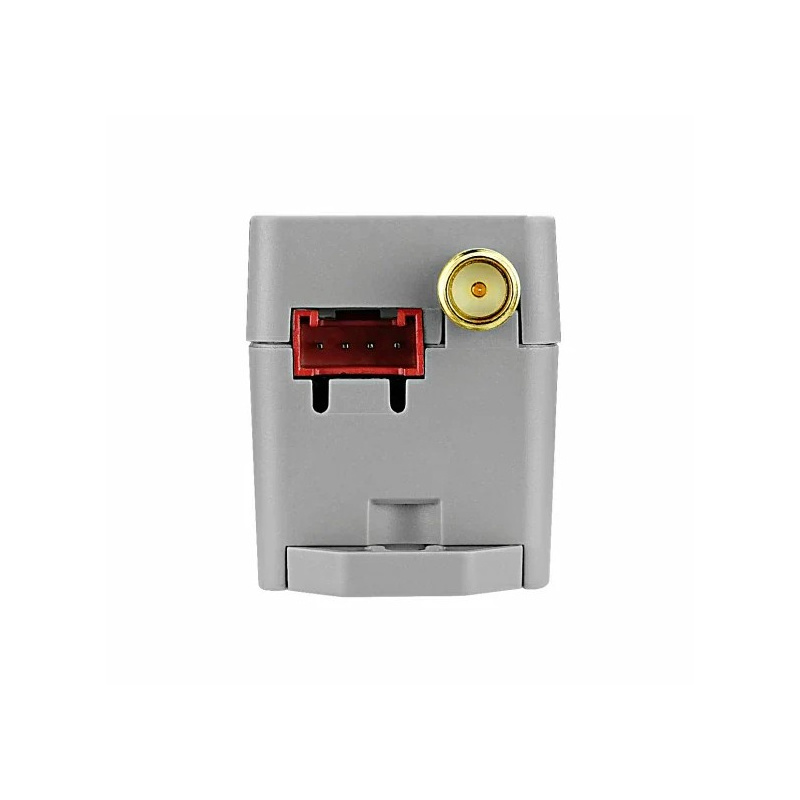

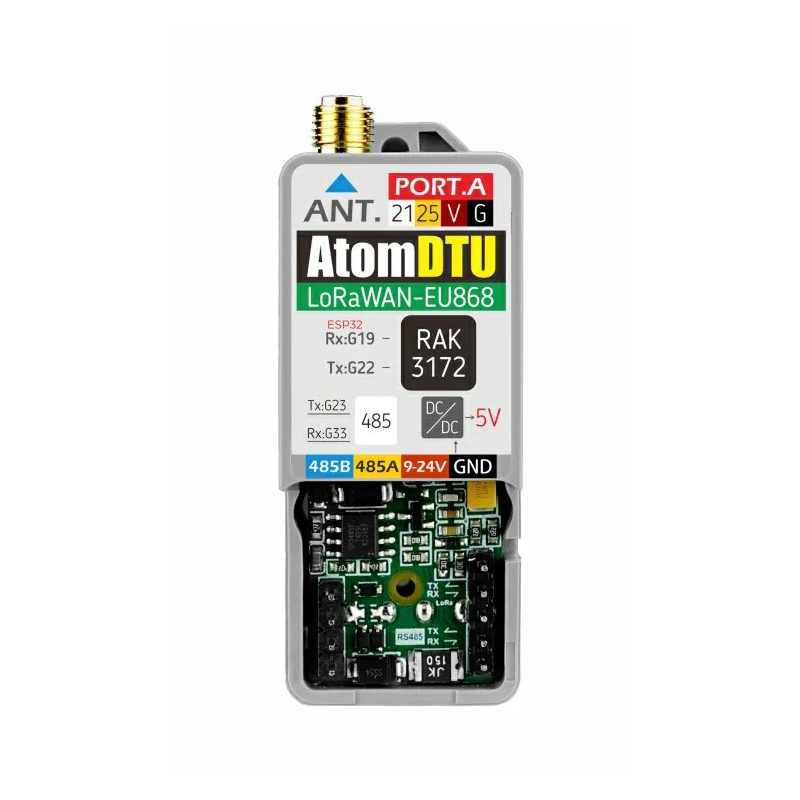

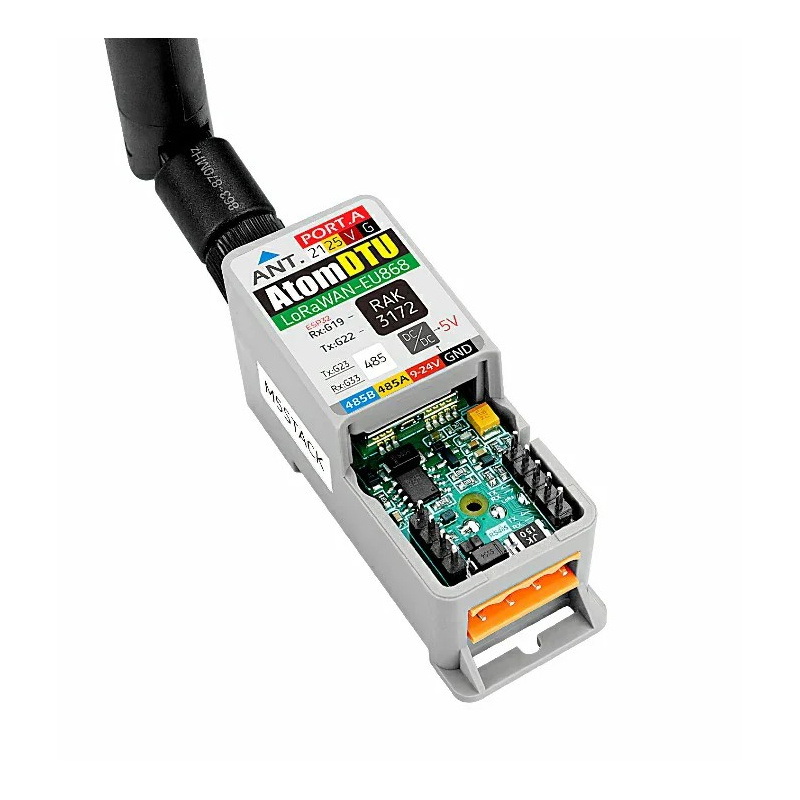

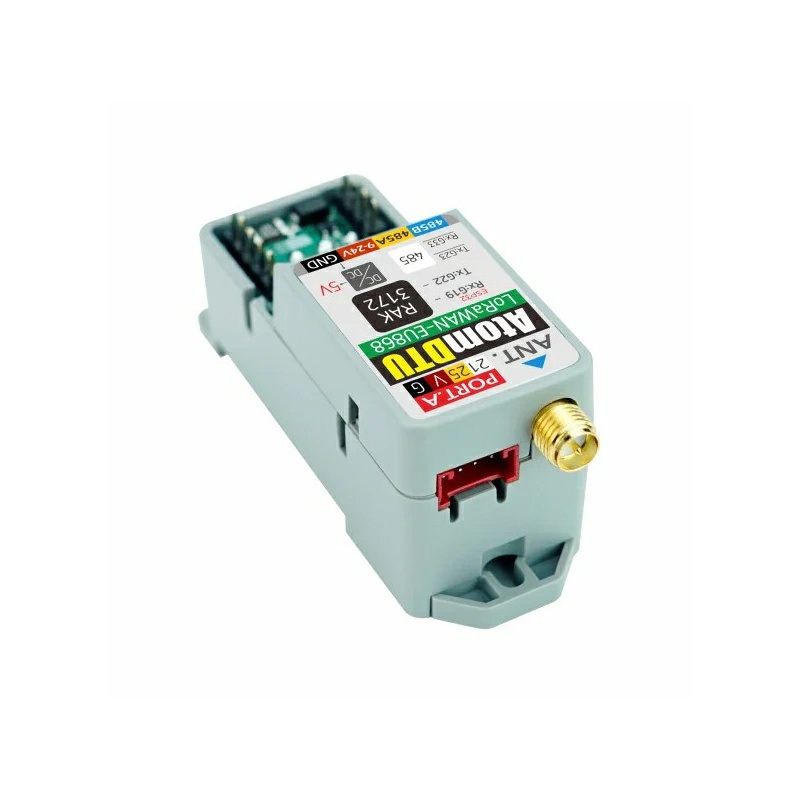

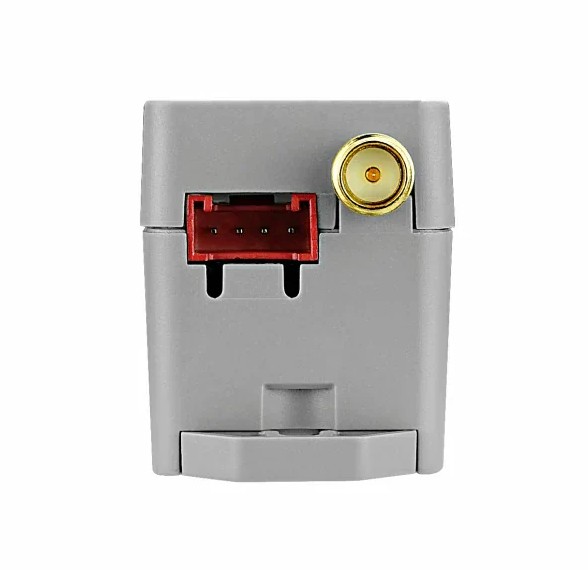

Wyposażony w interfejs Grove oraz złącze SMA dla anteny.

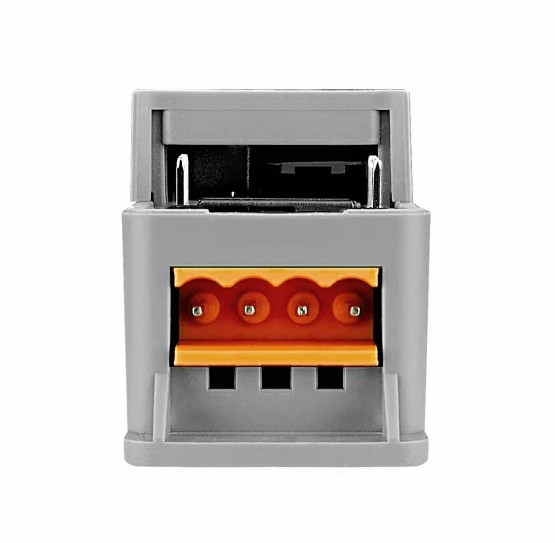

Interfejs komunikacyjny RS485 zapewnia niezawodną łączność dla przemysłowych urządzeń terenowych.Podłączenie, kompatybilność i programowanie
Moduł można programować z użyciem platform:
- Arduino IDE - pełna biblioteka M5-LoRaWAN-RAK
- UiFlow 1 / UiFlow 2 - (wsparcie w przygotowaniu)
Dzięki komunikacji UART z użyciem poleceń AT Command, konfiguracja i integracja z systemem nadrzędnym jest intuicyjna. Moduł obsługuje integrację z TTN, ChirpStack, Actility i innymi platformami LoRaWAN.
Specyfikacja techniczna Atom DTU LoRaWAN - EU868
- Mikrokontroler: STM32WLE5 (256 KB Flash, 64 KB RAM)
- Pasmo pracy: EU868 (od 868 MHz do 870 MHz)
- Protokoły: LoRaWAN 1.0.3 (Class A/B/C), LoRa P2P
- Czułość odbioru: -137 dBm
- Metody aktywacji: OTAA, ABP
- RS485: SP3485EN
- Interfejs: UART (baud rate 115200), AT Command
- Antena: SMA męska, 0,5 dBi, 195 mm długości
- Zasilanie (czuwanie): 9 V @ 167,98 μA / 12 V @ 178,09 μA
- Zasilanie (praca): 9 V RX (500 kb/s): 50.32 mA, TX (125 kb/s): 102,79 mA
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 65,3 x 28,7 x 24 mm
- Masa: 20 g
Zawartość zestawu
- 1x Atom DTU LoRaWAN-EU868
- 1x Antena SMA 0,5 dBi (195 mm)
- 1x Złącze śrubowe 4-pin z rastrem 3,96 mm

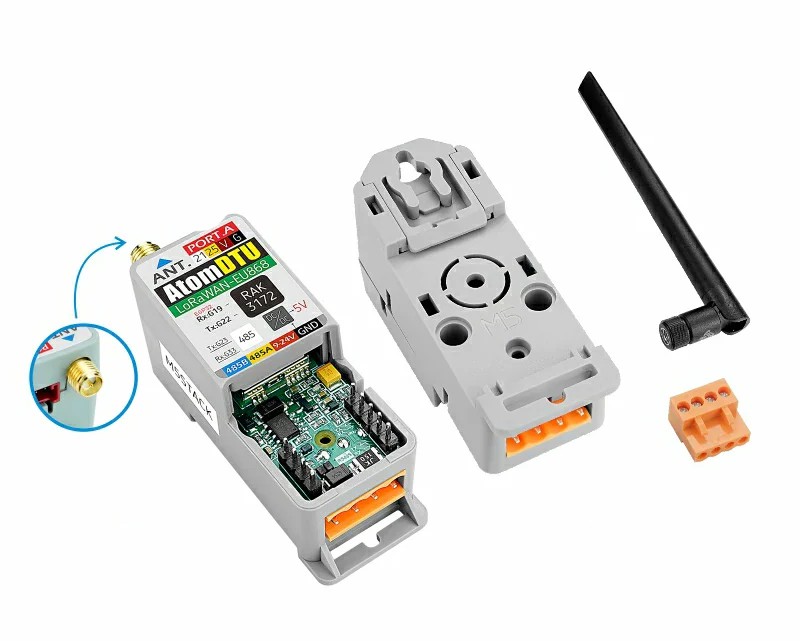

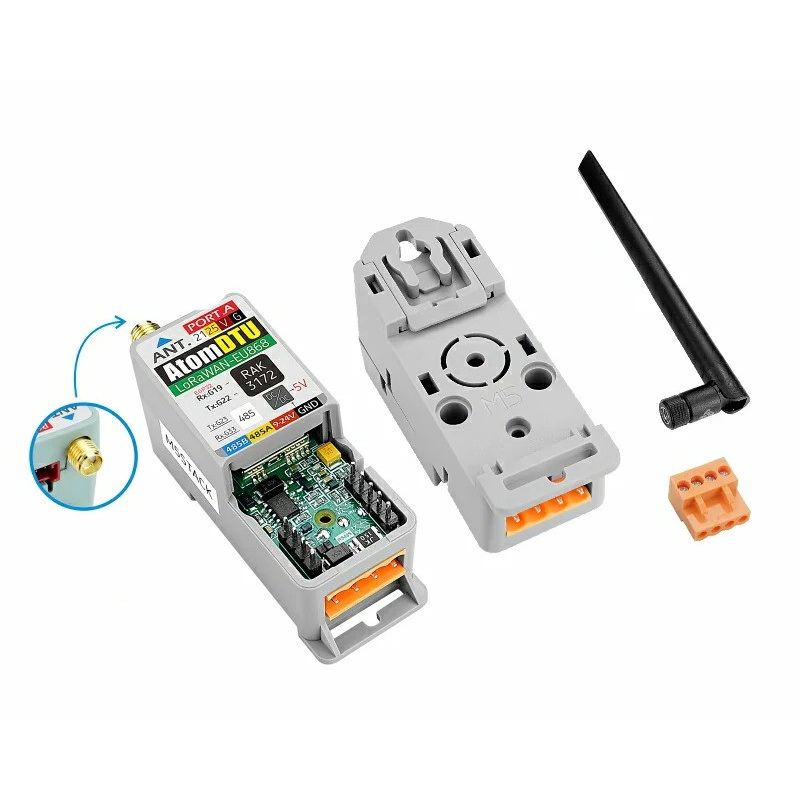

Elementy wchodzące w skład zestawu.
