Opis produktu: Atomic H-Driver Base - sterownik silników - DRV8876 - moduł rozszerzeń do M5Atom - M5Stack A092
Atomic H-Driver Base to wszechstronny moduł sterownika silników DC zaprojektowany do współpracy z serią Atom od M5Stack. Zawiera układ DRV8876 i obsługuje wejście zasilania w zakresie od 9 V do 24 V DC, zasilając całe urządzenie poprzez wbudowany obwód DC/DC. Posiada również obwód dzielnika napięcia, połączony z pinem ADC G33, co pozwala na monitorowanie zasilania w czasie rzeczywistym. Sterownik ten jest w stanie dostarczyć prąd wyjściowy do 1,5 A, z maksymalnym natężeniem do 2 A, co umożliwia precyzyjną kontrolę prędkości i obrotu silników DC w obu kierunkach. Wewnątrz urządzenia zintegrowano tranzystorowy mostek H, regulator napięcia ładowania, układy pomiaru i regulacji prądu, wyjście proporcjonalne do prądu oraz obwody ochronne. Ochrona obejmuje m.in. zabezpieczenie przed zbyt niskim napięciem zasilania (UVLO), niedostatecznym napięciem na pompie ładunkowej (CPUV), przeciążeniem wyjścia (OCP) i przegrzaniem (TSD). W przypadku wystąpienia problemów, sygnał o usterce jest sygnalizowany na pinie FAULT.

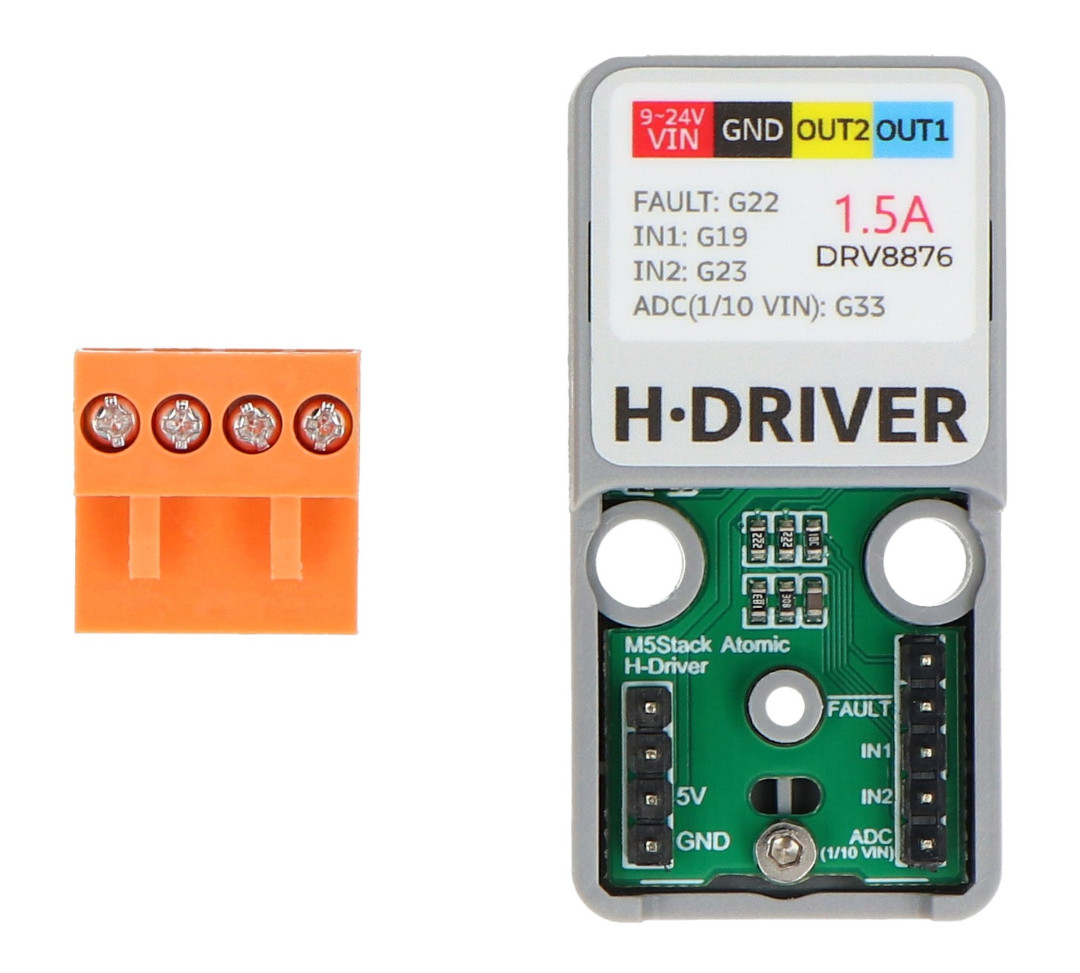

Atomic H-Driver Base - sterownik silników - DRV8876 - moduł rozszerzeń do M5Atom - M5Stack A092.
Obsługuje zasilanie o napięciu od 9 V do 24 V DC.
Cechy szczególne Atomic H-Driver Base
- Zoptymalizowany do sterowania silnikami prądu stałego.
- Wysoka zdolność prądowa wyjścia, pozwalająca na precyzyjne sterowanie silnikami przy natężeniu do 1,5 A, z maksymalnym natężeniem do 2 A.
- Logiczne wejście sterujące 3,3 V, kompatybilne z szeroką gamą mikrokontrolerów.
- Zastosowanie technologii rozpraszania spektrum zegara, która zmniejsza interferencje elektromagnetyczne, poprawiając stabilność pracy urządzenia.
- Zintegrowane funkcje ochronne, w tym zabezpieczenia przed zbyt niskim napięciem, przeciążeniem, przegrzaniem i awariami, co zwiększa niezawodność systemu.
Współpraca z M5Stack Atom
Moduł Atomic H-Driver Base jest specjalnie zaprojektowany do współpracy z modułami deweloperskimi serii M5Stack Atom. Dzięki temu, że obsługuje zasilanie o napięciu od 9 V do 24 V DC i oferuje logiczne wejście 3,3 V, doskonale integruje się z tymi jednostkami, umożliwiając precyzyjne sterowanie silnikami prądu stałego. W połączeniu z modułami deweloperskimi AtomS3 czy Atom Matrix, pozwala na tworzenie zaawansowanych systemów sterowania ruchem w różnorodnych zastosowaniach, takich jak robotyka, automatyka przemysłowa, oraz projekty edukacyjne.
Rozszerzenie do modułów deweloperskich M5Atom.
Umożliwia kontrolę prędkości i obrotu silników DC w obu kierunkach.
Specyfikacja techniczna modułu sterownika
- Model: Atomic H-Driver Base
- Napięcie wejściowe: od 9 V do 24 V DC
- Prąd wyjściowy: 1,5 A (ciągły), 2 A (szczytowy)
- Wymiary: 48 x 24 x 17,5 mm
- Masa: 15,7 g
Zawartość zestawu

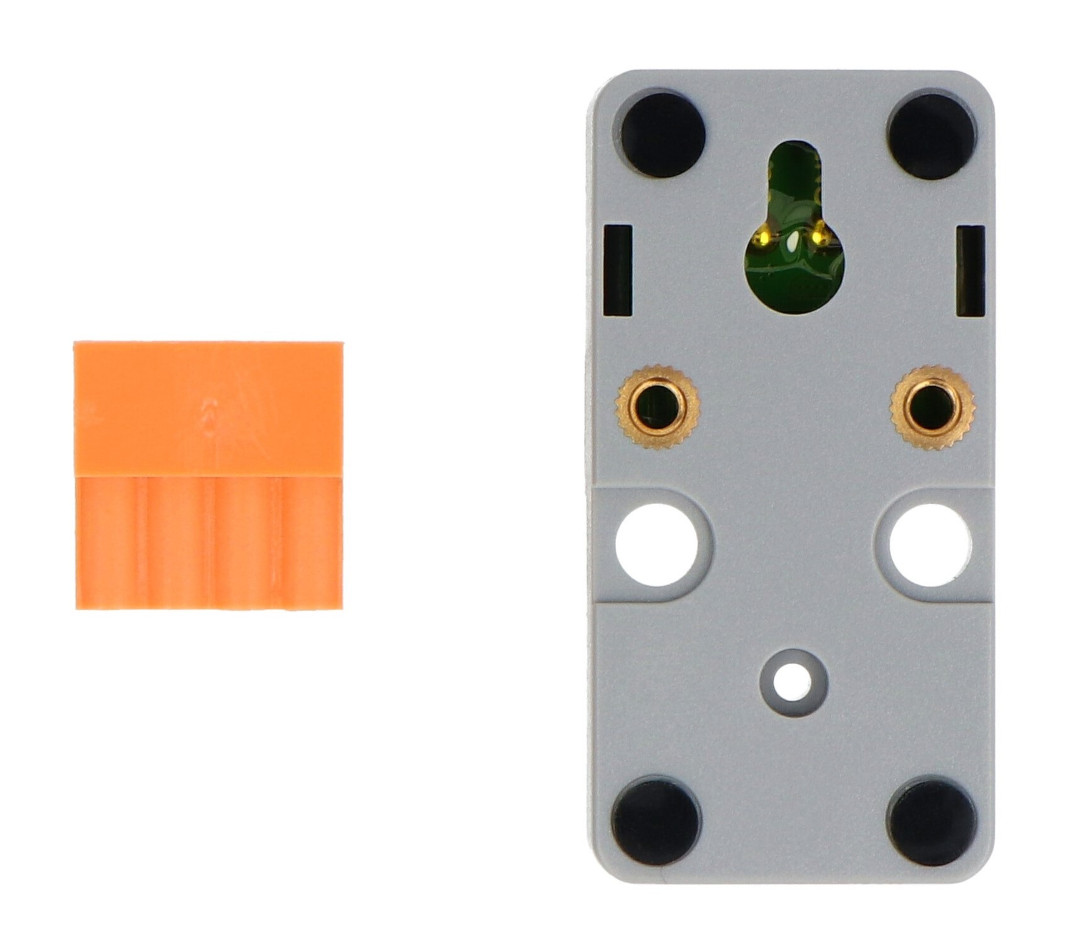

- 1x Atomic H-Driver Base
- 1x Złącze montażowe 4-pin - raster 3,96 mm
