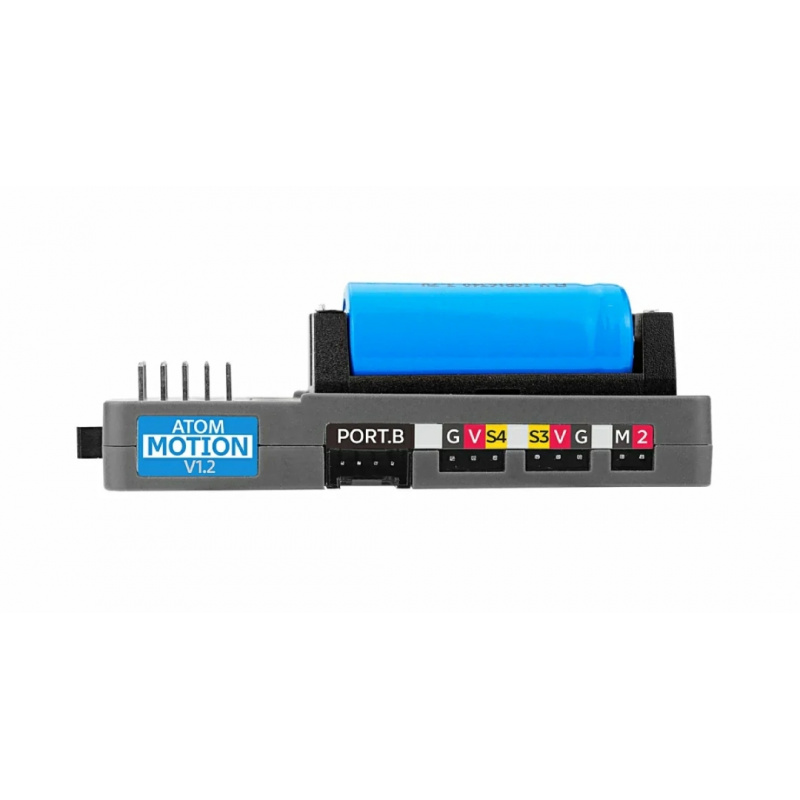

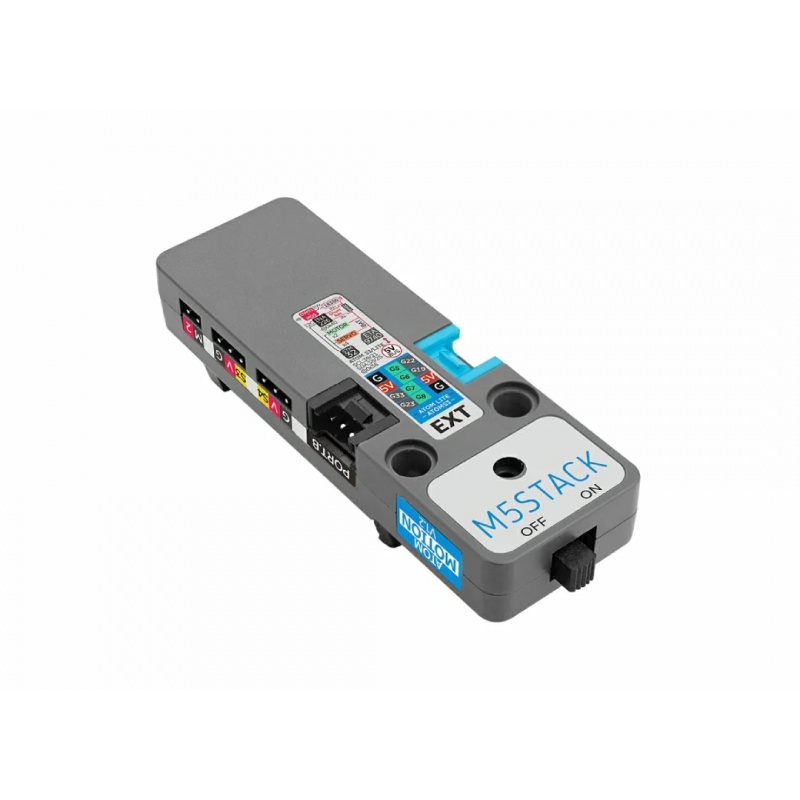

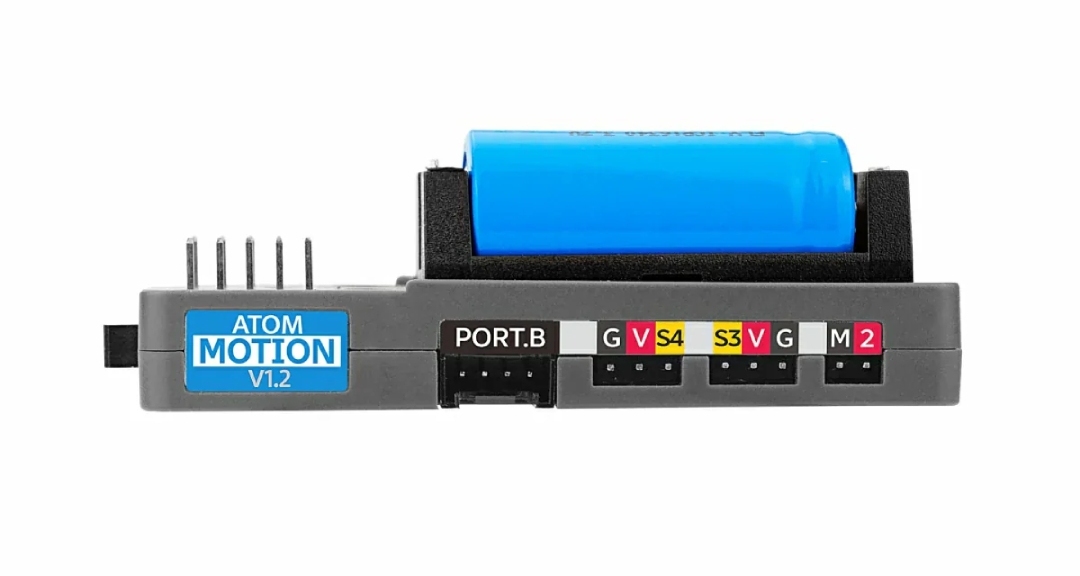

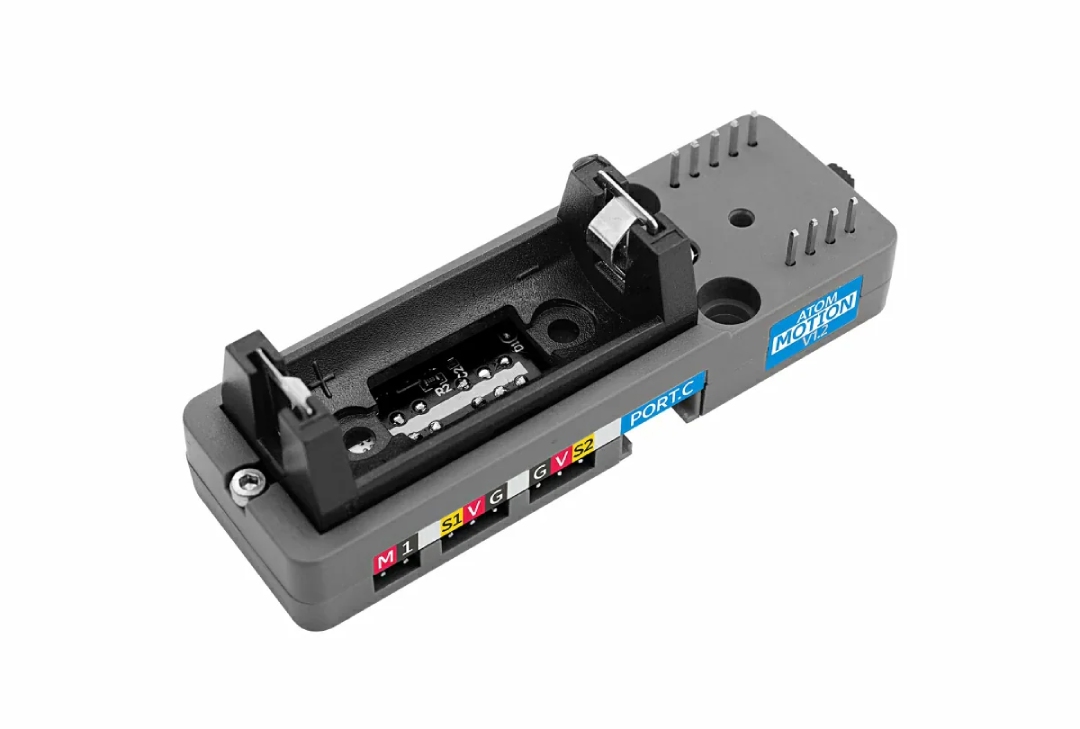

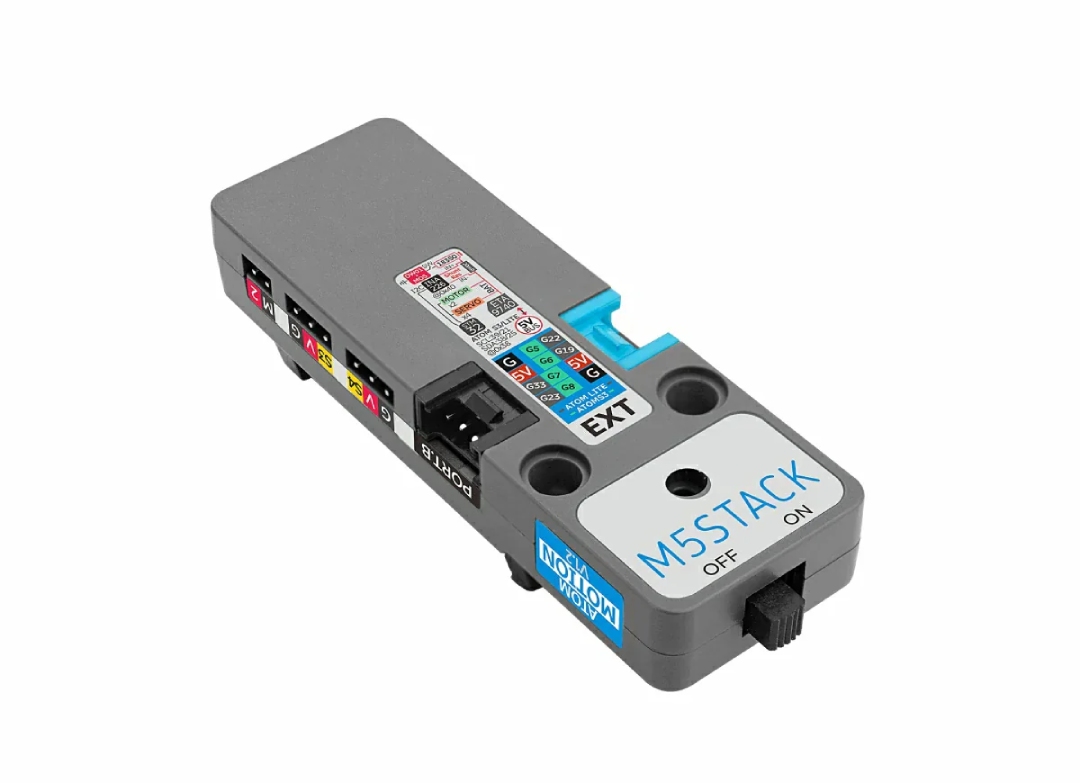

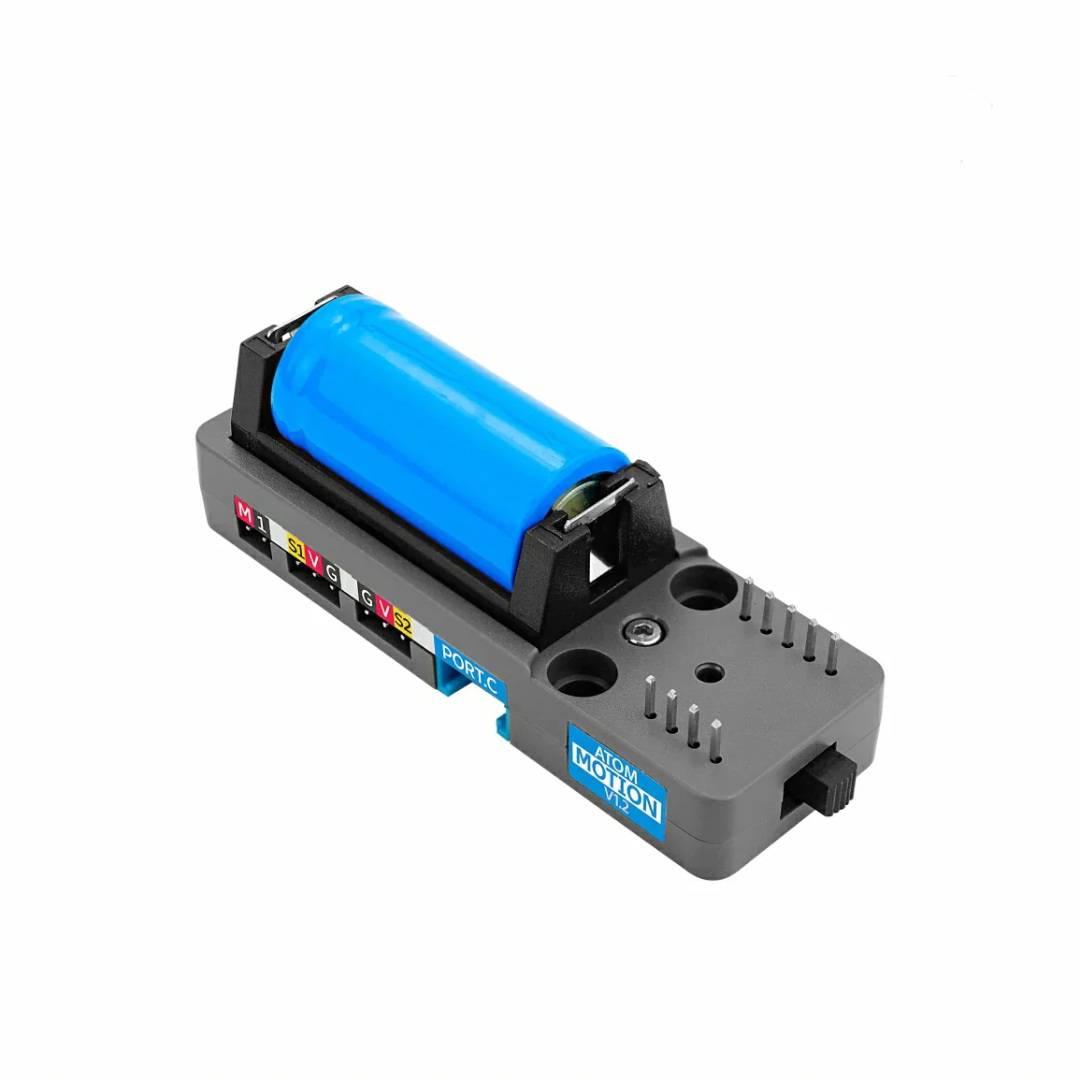

Opis produktu: Atomic Motion Base v1.2 - baza zasilająco-sterująca do modułów z serii Atom - M5Stack A090-V12
Atomic Motion Base v1.2 to zaawansowana baza zasilająco-sterująca zaprojektowana z myślą o zrobotyzowanych i mobilnych projektach wykorzystujących kontrolery z serii Atom. Zintegrowane układy STM32 i RZ7899 umożliwiają precyzyjne sterowanie 4 serwami i 2 silnikami DC, natomiast dwa złącza 4-pin z rastrem 2 mm pozwalają na szybkie podłączanie czujników środowiskowych, takich jak temperatura, wilgotność czy światło. Zasilanie realizowane jest przez wymienny akumulator Li-Ion 18350 o pojemności 900 mAh, wspierany przez podwójny system ochrony: układ DW01-A chroni przed przeładowaniem, rozładowaniem i zwarciem, a chip INA226 monitoruje napięcie, prąd i moc w czasie rzeczywistym. Dzięki funkcjom przeciążeniowym, wyłącznikowi zasilania oraz konstrukcji z mocowaniem magnetycznym, Atomic Motion Base v1.2 łączy funkcjonalność z bezpieczeństwem i wygodą użytkowania.
Atomic Motion Base v1.2 - baza zasilająco-sterująca do modułów z serii Atom - M5Stack A090-V12.
Atomic Motion Base v1.2 to zaawansowana baza zasilająco-sterująca zaprojektowana z myślą projektach wykorzystujących kontrolery z serii Atom.Cechy szczególne
- Kompatybilność z serią Atom: w pełni wspiera Atom, AtomS3, Atom Lite i inne kontrolery M5Stack
- Kontrolery STM32 + RZ7899: niezawodne sterowanie napędami z niskimi opóźnieniami
- 4 kanały serwo: niezależne sterowanie czterema serwami o maksymalnym poborze do 0,4 A na kanał
- 2 kanały silników DC: obsługa napędów o szczytowym prądzie do 1 A na kanał
- Wbudowany akumulator 18350 (900 mAh): zapewnia mobilność i niezależność energetyczną
- Układ DW01-A: ochrona akumulatora przed przeładowaniem, rozładowaniem i zwarciem
- Monitor zasilania INA226: pomiar napięcia, prądu i mocy z dużą precyzją
- Interfejsy 4-pin z rastrem 2 mm: szybkie podłączanie czujników i modułów rozszerzeń
- Niezależny włącznik zasilania: wygodna kontrola pracy systemu
- Programowanie w UiFlow 1/2 oraz Arduino IDE
Zastosowania
Atomic Motion Base v1.2 idealnie sprawdzi się w projektach takich jak sterowanie pojazdami z napędem DC, ramionami robotycznymi, mobilnymi manipulatorami oraz zdalnie sterowanymi platformami badawczymi. Dzięki kompaktowej budowie i wsparciu dla środowisk takich jak UiFlow i Arduino, stanowi doskonały wybór zarówno dla twórców hobbystycznych, jak i profesjonalistów.
Bezpieczne i inteligentne zasilanie urządzeń mobilnych
Atomic Motion Base v1.2 to nie tylko kontroler napędów, ale również inteligentne źródło zasilania dla Twojego projektu. Dzięki dwóm niezależnym układom zabezpieczającym (DW01-A i INA226), urządzenie zapewnia pełną kontrolę nad stanem akumulatora i bezpieczeństwem układu. Funkcje takie jak przeciążeniowa ochrona wyjścia i dokładny monitoring prądu czynią go doskonałym rozwiązaniem do projektów wymagających niezawodności.
Wielokanałowe sterowanie napędami w kompaktowej formie
Kompaktowa forma Atomic Motion Base v1.2 skrywa potężne możliwości sterowania. Niezależne kanały dla serw i silników DC pozwalają na zbudowanie zaawansowanych ramion robotycznych, pojazdów czy platform mobilnych z wieloma stopniami swobody. Dzięki dwóm złączom 4-pin z rastrem 2 mm, możesz z łatwością rozbudować swój projekt o dodatkowe sensory i funkcje bez potrzeby modyfikacji hardware'u.
Zintegrowane układy STM32 i RZ7899 umożliwiają precyzyjne sterowanie 4 serwami i 2 silnikami DC.
Atomic Motion Base v1.2 łączy funkcjonalność z bezpieczeństwem i wygodą użytkowania.Specyfikacja techniczna Atomic Motion Base v1.2
- Mikrokontroler: STM32F030F4P6
- Sterownik silników DC: RZ7899
- Układ monitorujący napięcie / prąd: INA226
- Układ ładowania: ETA9740
- Układ ochrony akumulatora: DW01-A
- Napięcia odcięcia: ładowanie 4,14 V / rozładowanie 2,5 V
- Ochrona przeciążeniowa: 5 V, 5 A
- Akumulator: Li-Ion 18350, 900 mAh (wymienny)
- Rozstaw pinów silników: 2,54 mm
- Prąd pełnego obciążenia serwa: 3 A
- Szczytowy prąd silnika DC: 1 A / kanał
- Szczytowy prąd serwa: 0,4 A / kanał
- Prąd spoczynkowy: 4,04 V, 40,97 µA
- Prąd ładowania: 5 V, 1,18 A
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 75,4 x 24 x 20,7 mm
- Masa: 41 g (z akumulatorem)
Zawartość zestawu
- 1 x Atomic Motion Base v1.2
- 1 x Akumulator 18350 Li-Ion (900 mAh)
