Opis produktu: Voice Pyramid - inteligentna baza audio do modułów z serii Atom - M5Stack A167
Voice Pyramid to funkcjonalna platforma audio stworzona z myślą o inteligentnych projektach głosowych i IoT opartych o ekosystem M5Stack. Współpracuje z modułami Atom, AtomS3 oraz AtomS3R, zapewniając obsługę komunikacji bezprzewodowej, przetwarzania audio i logiki aplikacji. Wbudowany kodek ES8311 oraz układ ES7210 z funkcją eliminacji echa AEC gwarantują wysoką jakość rejestracji oraz odtwarzania dźwięku, dzięki czemu moduł sprawdzi się w aplikacjach Voice Assistant, Smart Home oraz systemach sterowania głosowego. Za obsługę efektów świetlnych RGB i paneli dotykowych odpowiada mikrokontroler STM32G030F6P6, umożliwiający szybkie reakcje na dotyk oraz tworzenie rozbudowanych interfejsów użytkownika. Wbudowany wzmacniacz klasy D AW87559 zapewnia czysty i dynamiczny dźwięk, a generator Si5351 odpowiada za stabilny sygnał zegarowy dla systemu audio. Moduł może być programowany z wykorzystaniem Arduino IDE, ESP-IDF oraz gotowych środowisk M5Stack.

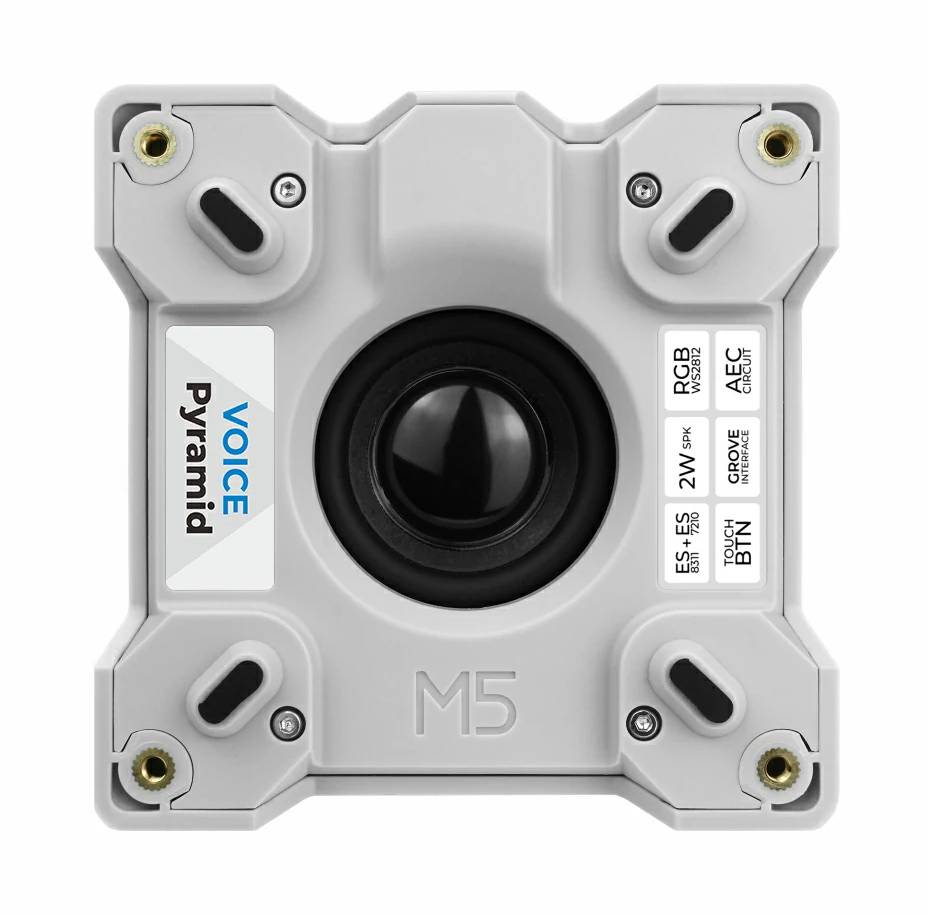

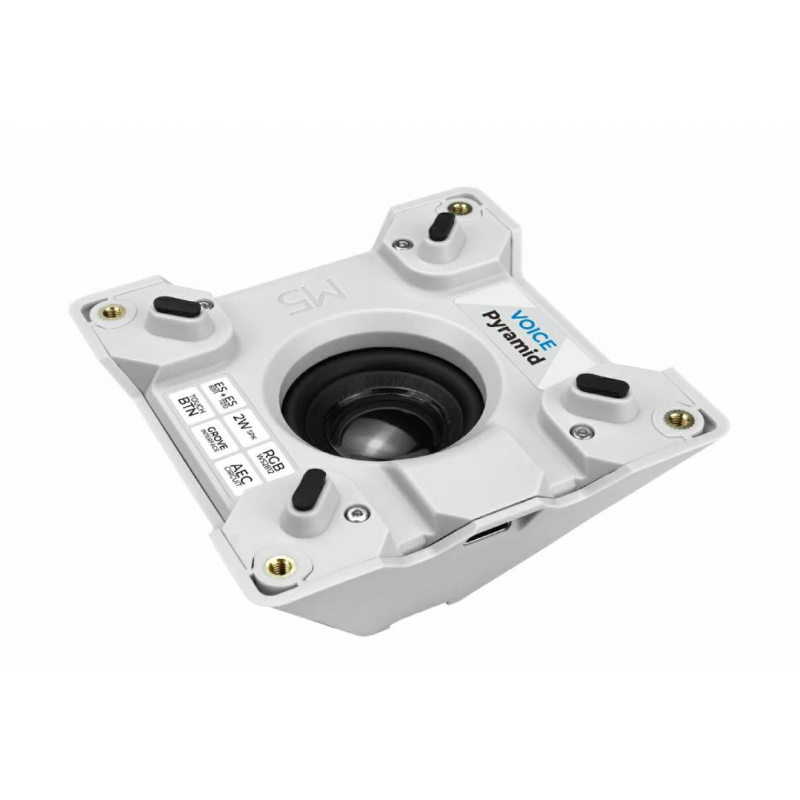

Voice Pyramid - inteligentna baza audio do modułów z serii Atom - M5Stack A167.

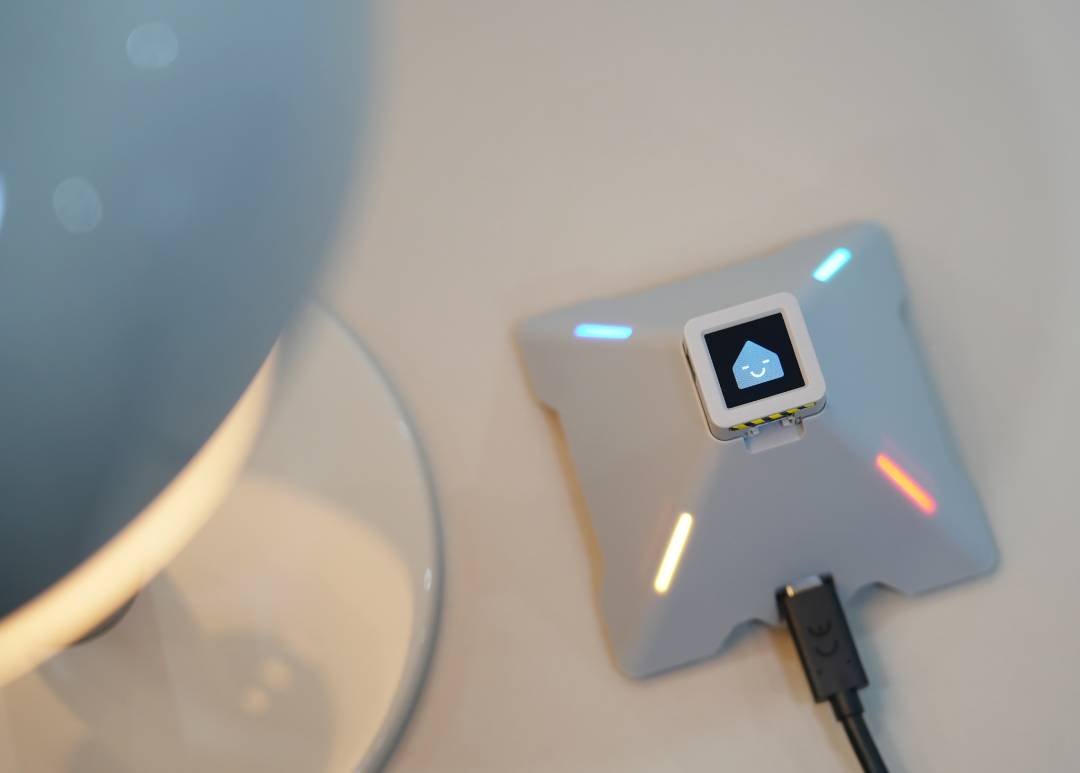

Moduł umożliwia budowę inteligentnych asystentów głosowych, głośników Bluetooth, bramek IoT i systemów sterowania głosowego.
Główne cechy Voice Pyramid
- Kompatybilność z M5Stack Atom i AtomS3: współpraca z modułami Atom, AtomS3, AtomS3R, AtomS3-Lite, Atom-Matrix oraz Atom-Lite
- Zaawansowany system audio: kodek ES8311 oraz przetwornik ES7210 z funkcją AEC zapewniają wysoką jakość dźwięku i redukcję echa
- Wbudowany wzmacniacz klasy D: układ AW87559 umożliwia uzyskanie czystego i dynamicznego dźwięku
- Sterowanie dotykowe: dwa pojemnościowe suwaki dotykowe z czterema punktami detekcji
- Programowalne podświetlenie RGB: 28 diod WS2812 RGB zapewnia atrakcyjne efekty wizualne
- Port Grove HY2.0-4P: możliwość podłączenia dodatkowych modułów I2C
- Obsługa Arduino IDE i ESP-IDF: wygodne tworzenie własnych aplikacji audio i IoT
- Integracja z Home Assistant: możliwość budowy lokalnych i chmurowych asystentów głosowych
Kompatybilność z M5Stack i interfejsy komunikacyjne

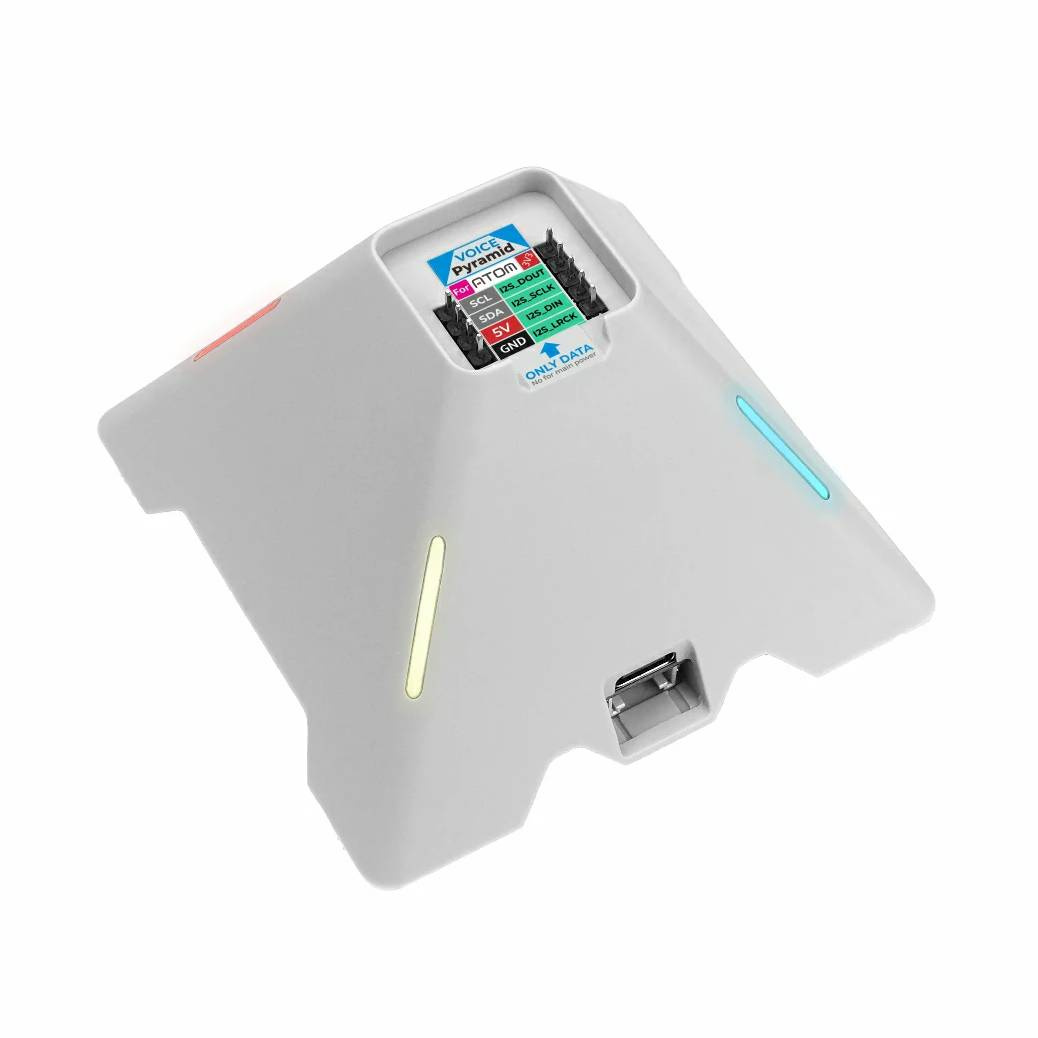

Voice Pyramid został zaprojektowany specjalnie dla ekosystemu M5Stack Atom i współpracuje z wieloma modułami z serii Atom oraz AtomS3. Urządzenie jest kompatybilne między innymi z AtomS3R, AtomS3, AtomS3-Lite, Atom-Matrix oraz Atom-Lite. Moduł nie powinien być używany z Atom Voice, ponieważ może to doprowadzić do uszkodzenia urządzeń. Komunikacja audio realizowana jest przez interfejs I2S, obejmujący sygnały I2S_DOUT, I2S_DIN, I2S_SCLK oraz I2S_LRCK. Dodatkowo moduł wykorzystuje magistralę I2C do komunikacji z układami audio, sterownikiem RGB i generatorem zegarowym. Na obudowie znajduje się również złącze Grove HY2.0-4P umożliwiające podłączanie dodatkowych modułów i czujników kompatybilnych z M5Stack. Konstrukcja plug and play pozwala na szybki montaż kontrolera Atom bez konieczności lutowania. Dzięki temu Voice Pyramid może pełnić funkcję centralnego modułu audio dla systemów Smart Home, urządzeń IoT oraz inteligentnych asystentów głosowych.

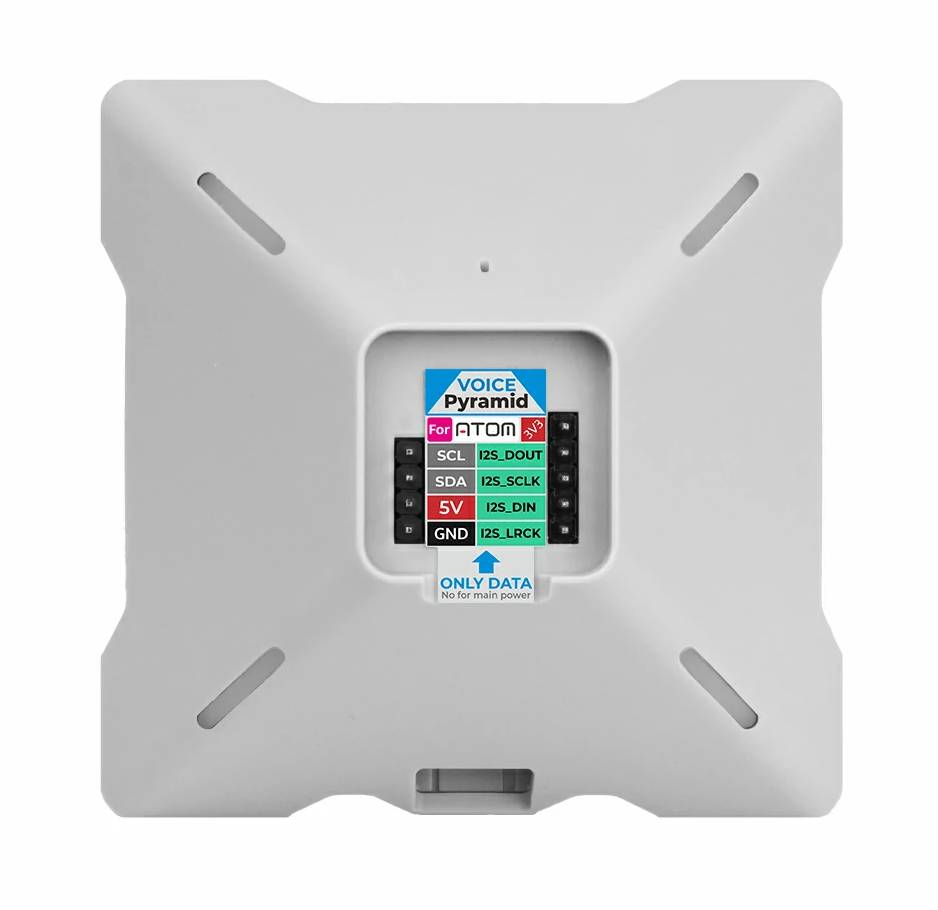

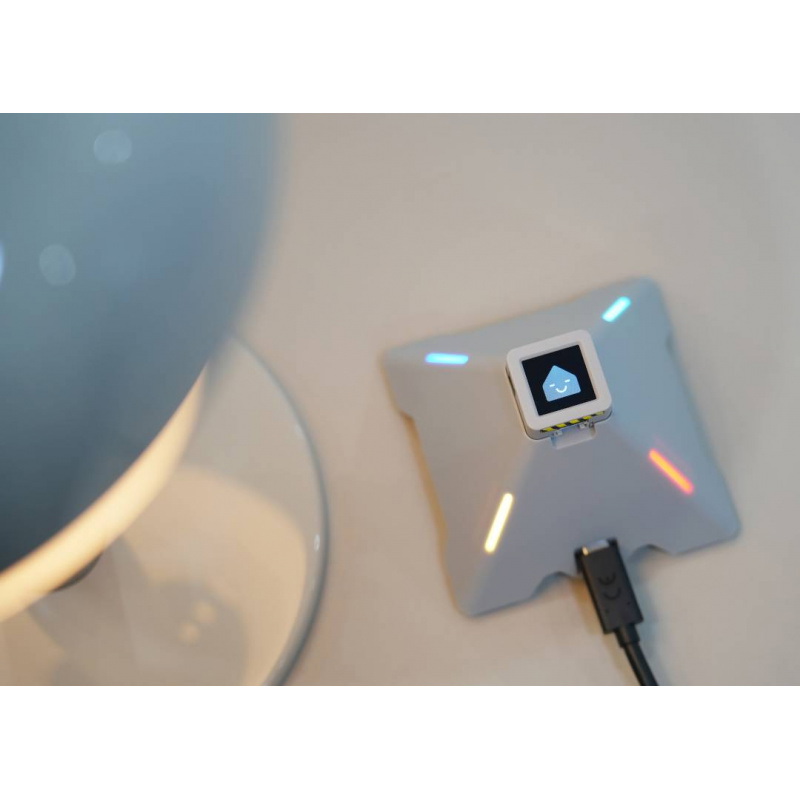

Baza audio została zaprojektowana dla kontrolerów serii M5Stack Atom.

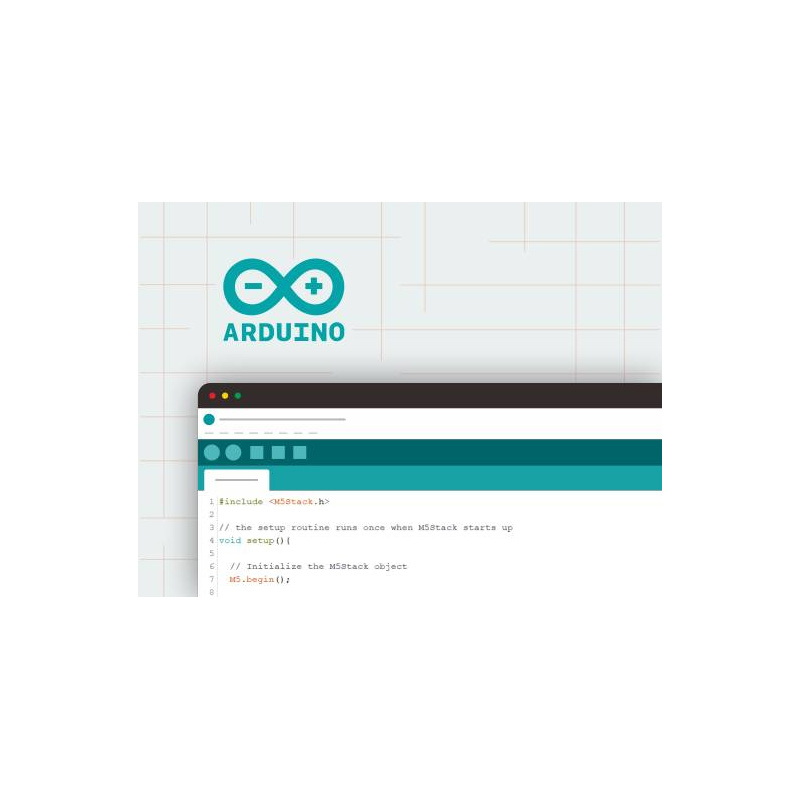

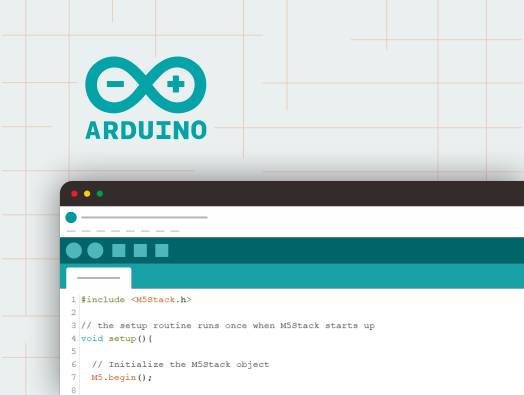

Voice Pyramid wspiera programowanie z wykorzystaniem Arduino IDE oraz frameworka ESP-IDF.
Programowanie i tworzenie własnych asystentów głosowych
Voice Pyramid wspiera programowanie z wykorzystaniem Arduino IDE oraz frameworka ESP-IDF, dzięki czemu nadaje się zarówno dla początkujących makerów, jak i zaawansowanych programistów systemów embedded. Producent udostępnia gotowe biblioteki, przykładowe projekty oraz firmware umożliwiające szybkie uruchomienie urządzenia. Moduł może zostać wykorzystany do budowy lokalnych asystentów głosowych, głośników Bluetooth, interfejsów sterowania głosem oraz systemów integrujących się z Home Assistant. Dzięki obsłudze WiFi i Bluetooth przez kompatybilne moduły Atom możliwe jest tworzenie nowoczesnych urządzeń IoT komunikujących się z chmurą lub pracujących lokalnie. Dostępne są również gotowe projekty wykorzystujące Xiaozhi Voice Assistant oraz Bluetooth Audio Player. Możesz sterować podświetleniem RGB, obsługiwać panele dotykowe, odczytywać dane audio z mikrofonu i implementować własne algorytmy rozpoznawania mowy.
Specyfikacja techniczna Voice Pyramid
- MCU: STM32G030F6P6
- Kodek audio: ES8311
- Układ audio ADC: ES7210
- Mikrofon: LMA3729T381-0Y3S
- Wzmacniacz audio: AW87559
- Diody LED: 28 x WS2812 RGB
- Funkcje dotykowe: 2 strefy dotykowe, 4 punkty detekcji
- Interfejs komunikacyjny: I2C, I2S
- Port rozszerzeń: 1x HY2.0-4P Grove
- Napięcie zasilania: 5 V DC
- Prąd czuwania: 14,92 mA
- Maksymalny pobór prądu: 578,47 mA
- Temperatura pracy: od -10°C do 60°C
- Kompatybilność: M5Stack Atom / AtomS3 / AtomS3R
- Wymiary produktu: 83,6 x 83,6 x 56,7 mm
- Masa produktu: 100,7 g
Zawartość zestawu
- 1x Voice Pyramid

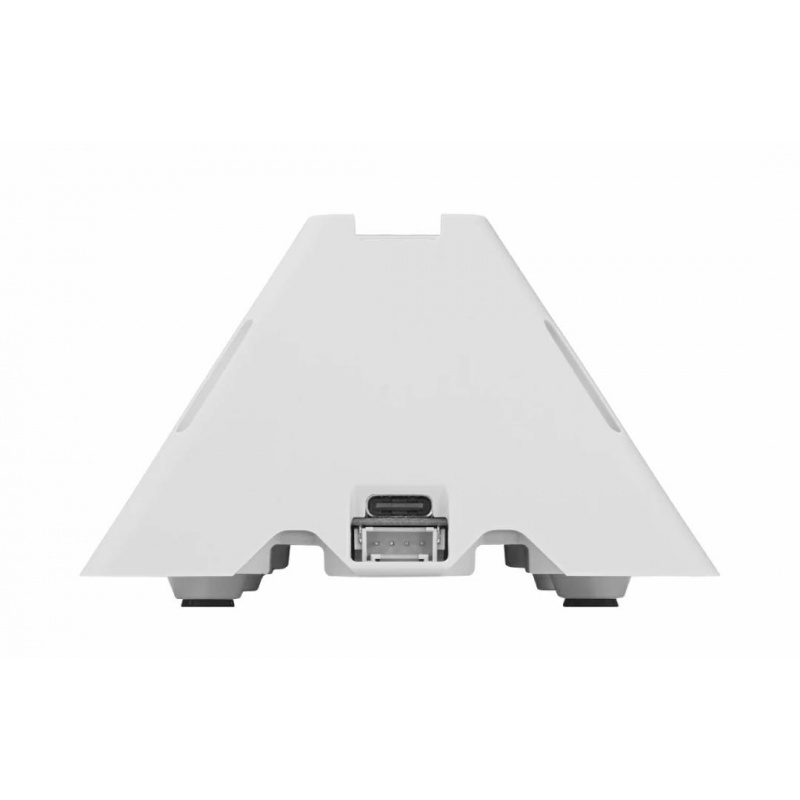

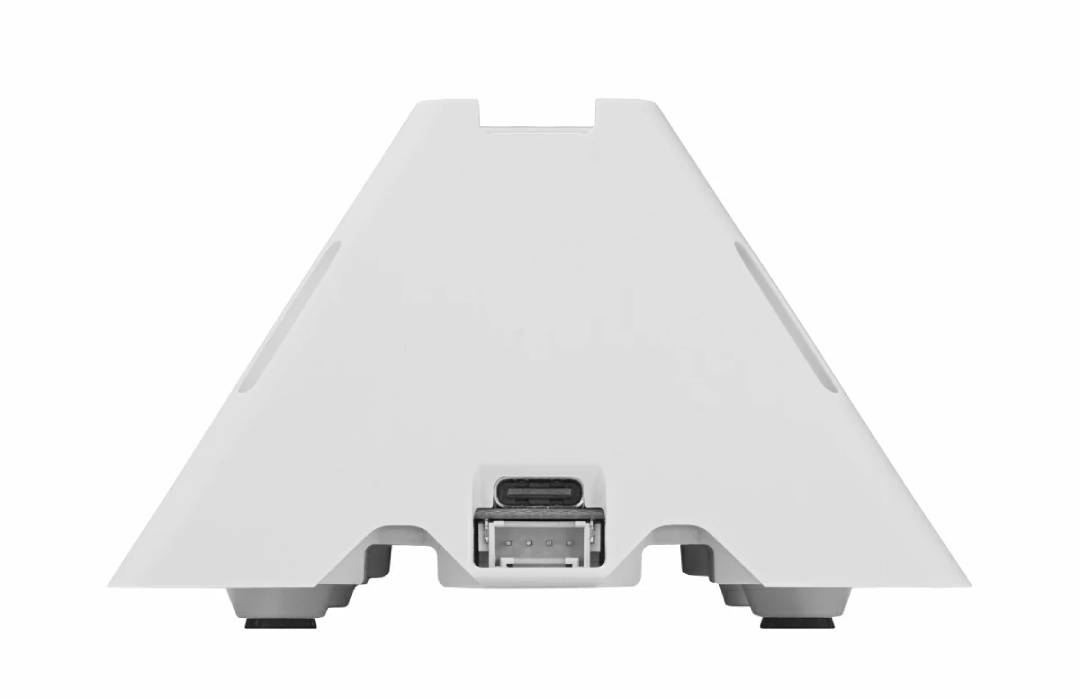

Na obudowie znajduje się złącze Grove HY2.0-4P umożliwiające podłączanie dodatkowych modułów kompatybilnych z M5Stack.
