Opis produktu: Atomic Display Base - sterownik wyświetlacza HDMI - GW1NR-9C - moduł rozszerzeń do M5Atom - M5Stack A115
Atomic Display Base to sterownik HDMI, który wykorzystuje układ FPGA (Gowin GW1NR-9C) do symulacji klasycznego wyjścia SPI dla wyświetlaczy TFT LCD. Dzięki wbudowanemu konwerterowi LT8618SX RGB-HDMI, obsługuje on obraz w rozdzielczości do 1280 x 720 px (720p) przy 60 Hz i 24-bitowej głębi kolorów. Moduł komunikuje się za pomocą interfejsów SPI oraz I2C i oferuje różne tryby wyjściowe z optymalizacją liczby klatek (od 12 fps do 16 fps). To doskonałe rozwiązanie dla projektów wymagających ekonomicznego i kompaktowego sterowania wyświetlaczami. Obsługiwany jest przez środowisko Arduino oraz ESP32-IDF.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

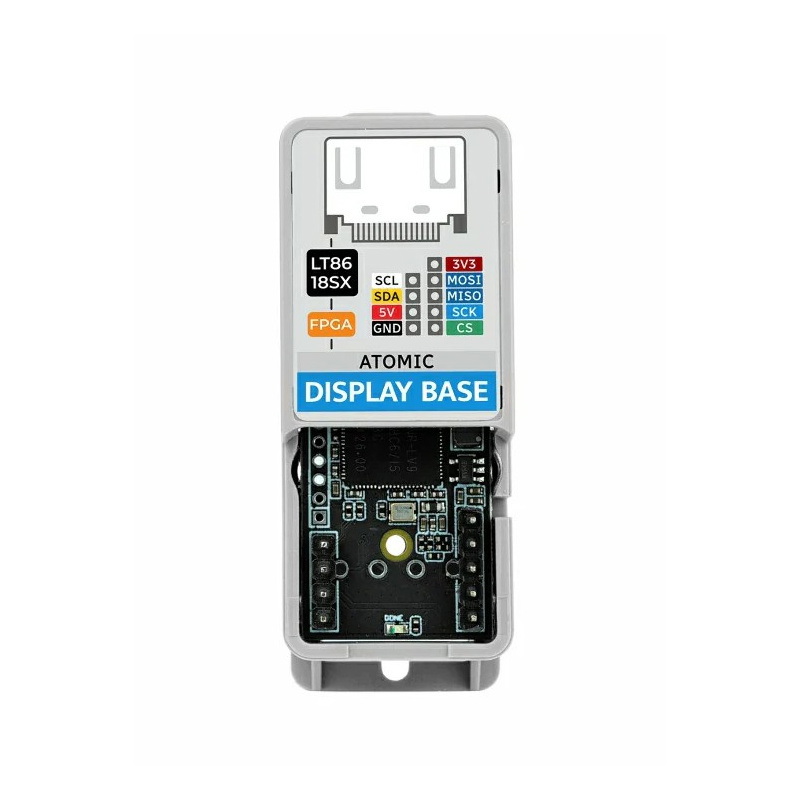

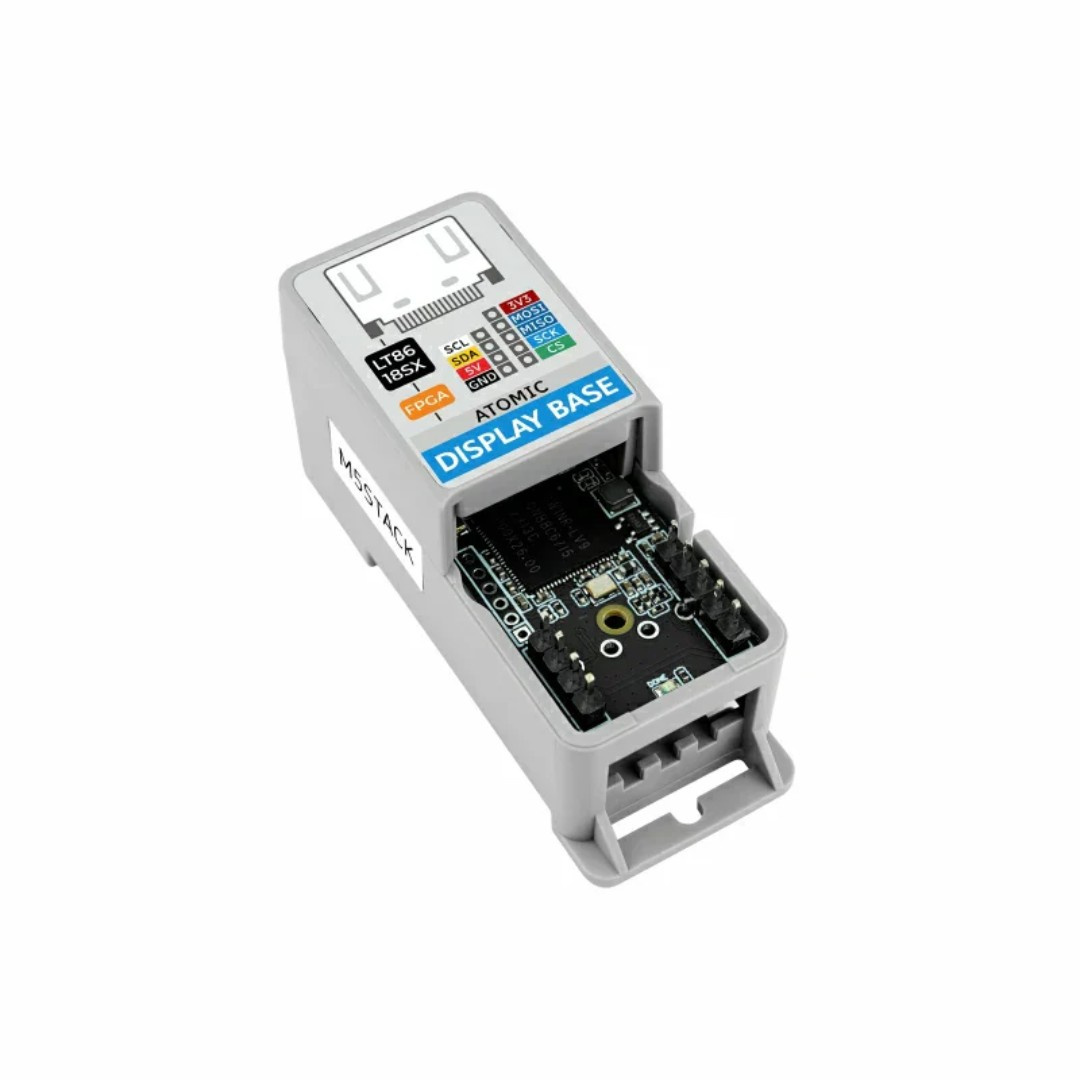

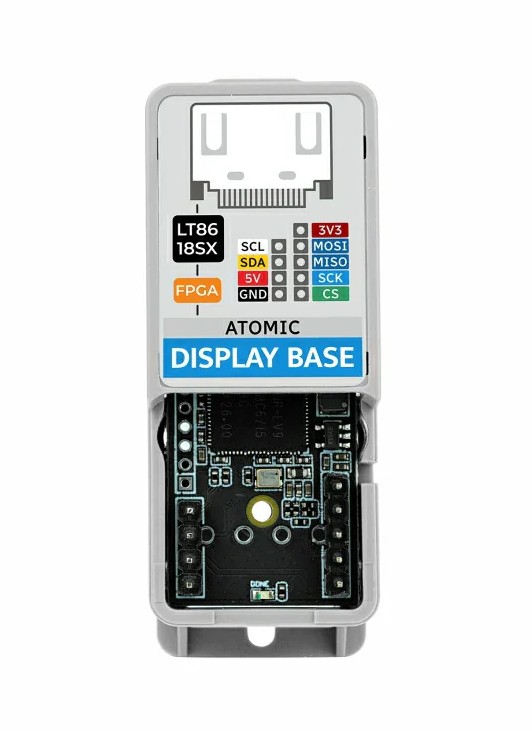

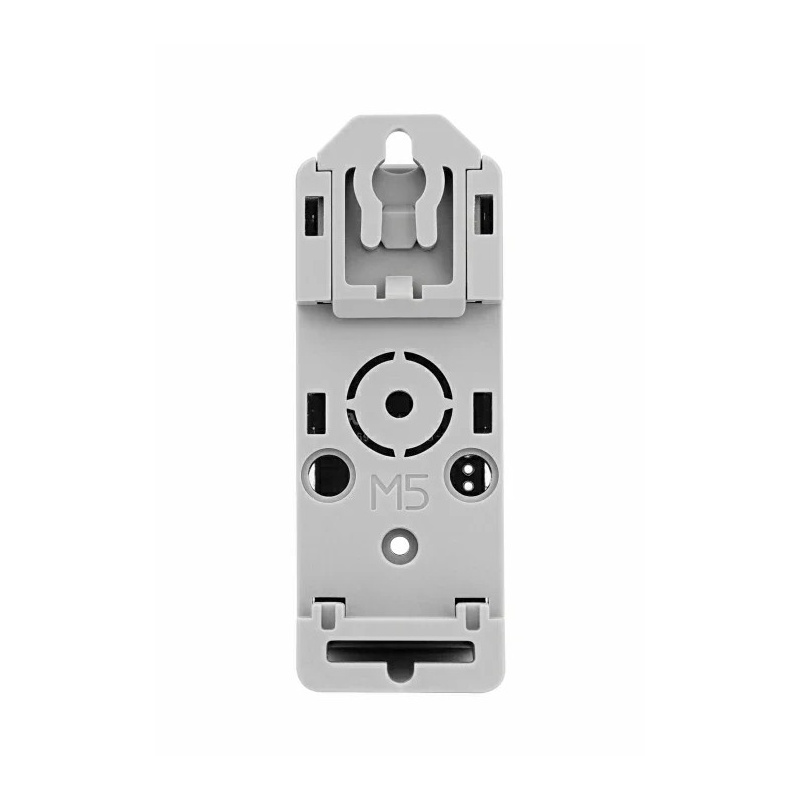

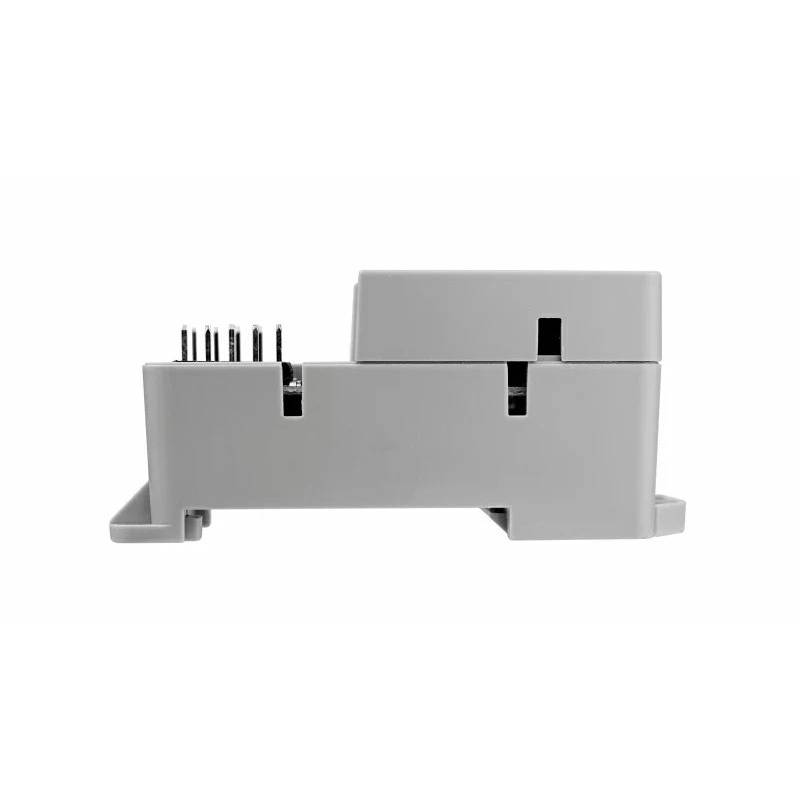

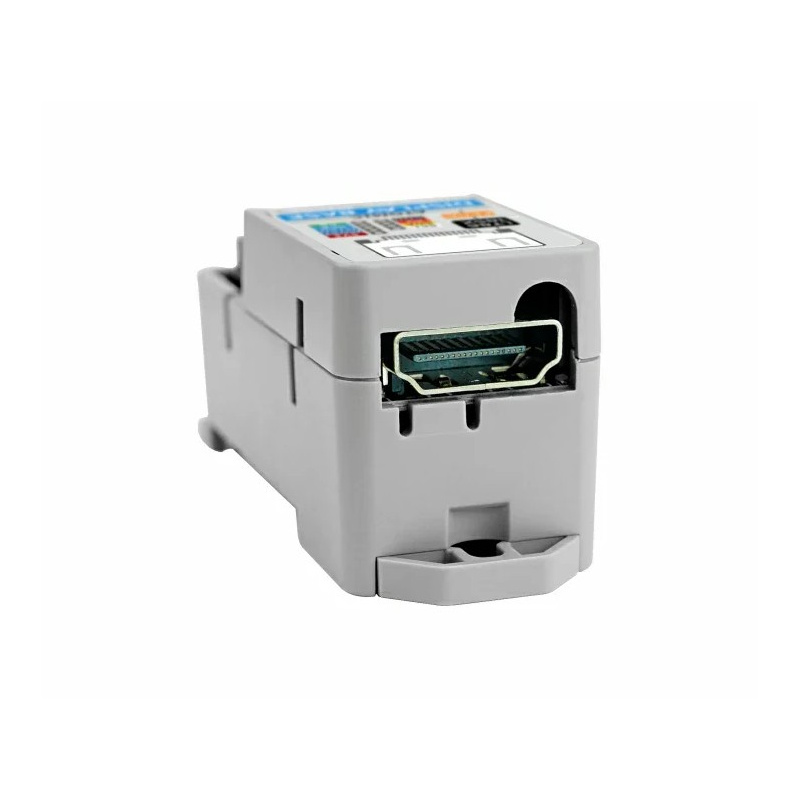

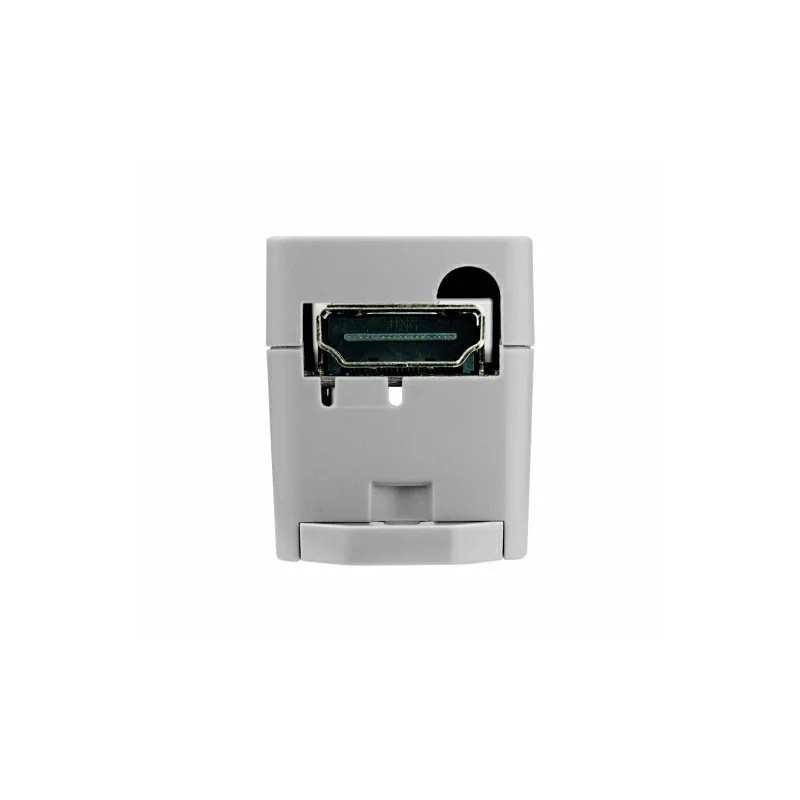

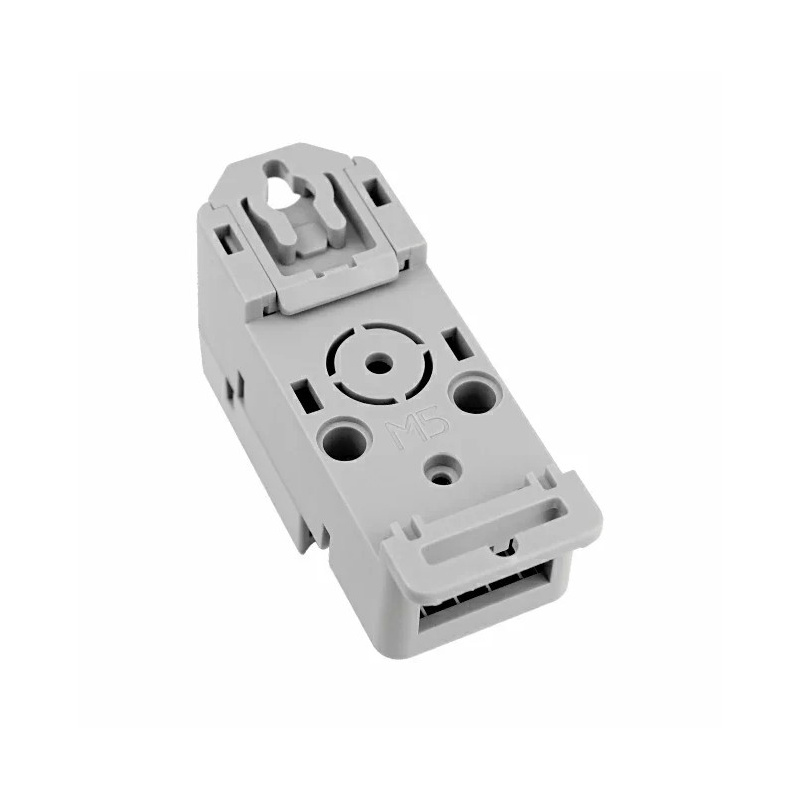

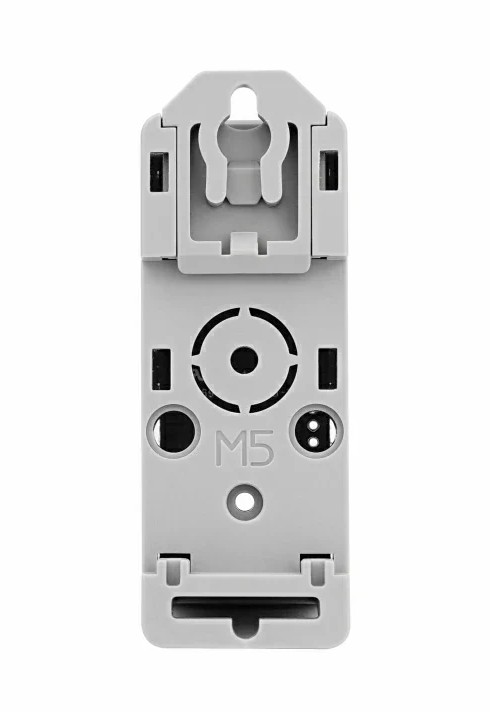

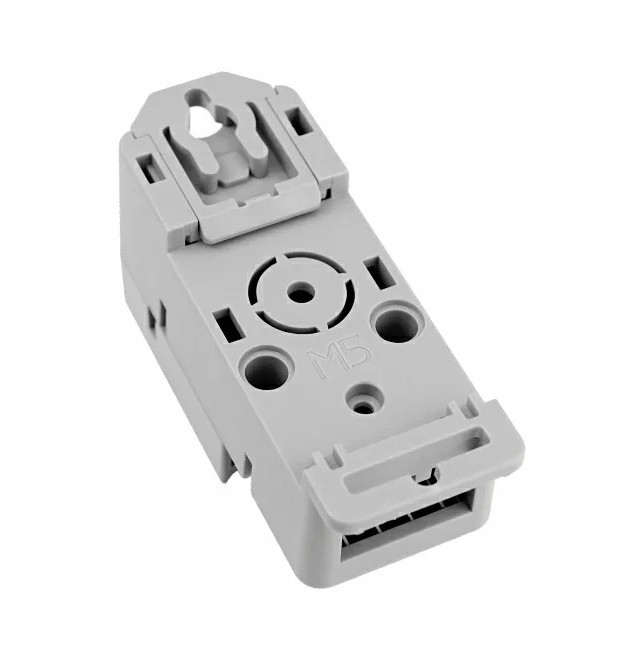

Atomic Display Base - sterownik wyświetlacza HDMI - GW1NR-9C - moduł rozszerzeń do M5Atom - M5Stack A115.

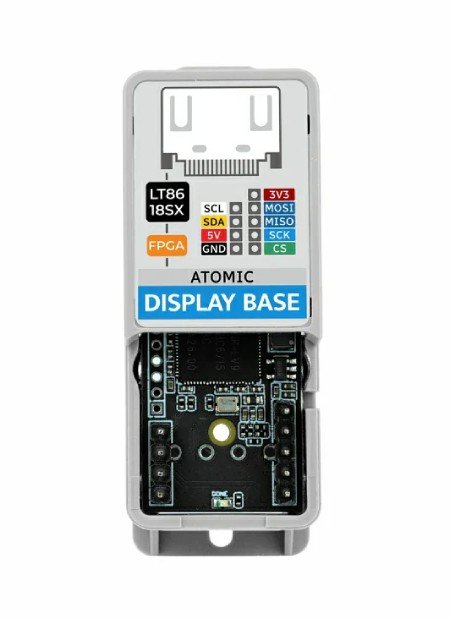

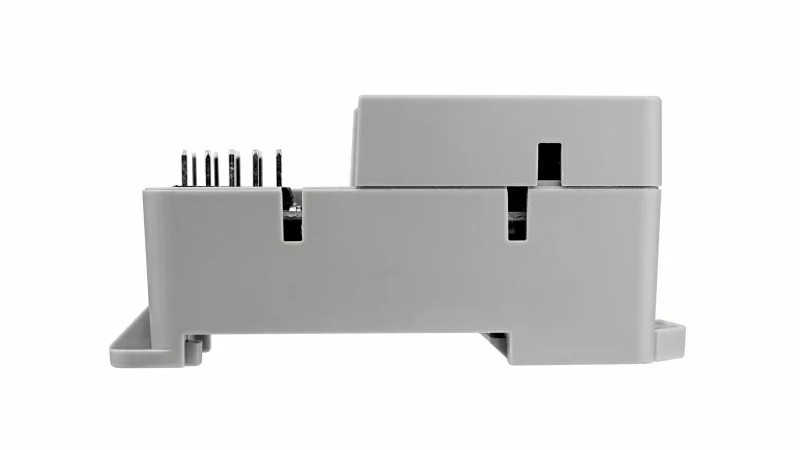

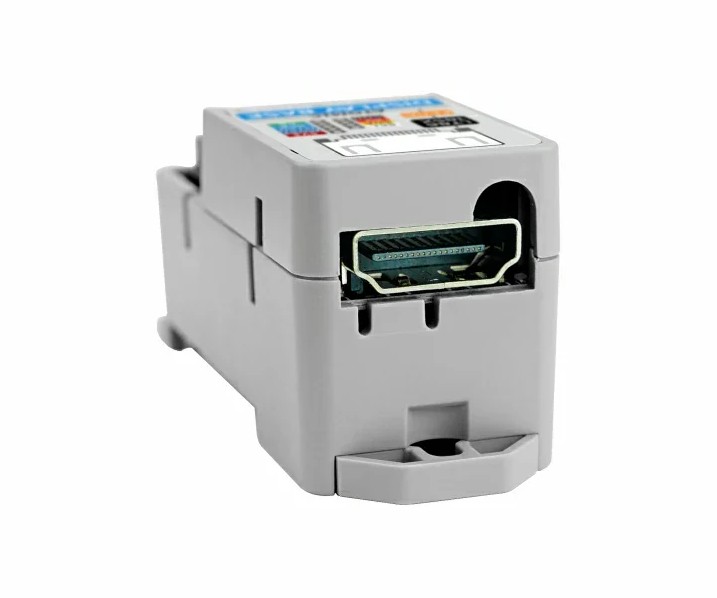

Sygnał wyjściowy jest konwertowany z RGB za pomocą FPGA Gowin GW1NR-9C.
Główne cechy Atomic Display Base
- Kompatybilność z serią Atom: współpracuje z modułami Atom Lite, Atom Matrix, Atom S3 i S3 Lite
- Wyjście HDMI 720p: obsługuje maksymalną rozdzielczość do 1280 x 720 px
- 24-bitowa głębia kolorów: konwersja obrazu przez układ LT8618SX zapewnia bogatą paletę barw
- Konwersja sygnału RGB na HDMI: za pomocą układu FPGA Gowin GW1NR-9C
- Dwukanałowa komunikacja: interfejs SPI dla FPGA i I2C dla konwertera HDMI
- Kompaktowe rozmiary: niewielka obudowa o wymiarach 64 x 24 x 29 mm
- Lekka i energooszczędna konstrukcja: masa to tylko 15,2 g przy niskim poborze mocy
- Obsługa popularnych środowisk: możliwość programowania w Arduino oraz ESP32-IDF
- Alternatywa dla PC jako sterownika: umożliwia tanie i mobilne sterowanie wyświetlaczem bez komputera
Kompatybilność i podłączenie
Atomic Display Base jest przeznaczony do współpracy z modułami z serii Atom od M5Stack, takimi jak Atom Lite, Atom Matrix, Atom S3, Atom S3R oraz Atom S3 Lite. Komunikacja odbywa się za pośrednictwem magistrali SPI oraz I2C - odpowiednie piny należy przypisać zgodnie z dokumentacją. Należy pamiętać o dostosowaniu kodu źródłowego do faktycznego układu pinów. Moduł wymaga zastosowania wyświetlacza obsługującego skalowanie rozdzielczości - w przeciwnym razie może dojść do nieprawidłowego wyświetlania obrazu.
Moduł obsługuje platformy programistyczne Arduino oraz ESP32-IDF.
Dostępne interfejsy komunikacyjne to SPI (FPGA) oraz I2C (HDMI chip).
Zastosowania w praktyce
- Sterowniki wyświetlaczy w systemach IoT i automatyce
- Inteligentne panele informacyjne do domu i biura
- Prezentacje multimedialne w edukacji i na konferencjach
- Pulpity diagnostyczne do monitorowania danych
- Wyświetlacze do zdalnego podglądu i kontroli systemów
Uwaga!
Atomic Display Base wymaga monitora obsługującego automatyczne skalowanie rozdzielczości. W przypadku ekranów, które nie posiadają takiej funkcji, mogą wystąpić problemy z wyświetlaniem obrazu.
Specyfikacja techniczna modułu Atomic Display Base
- Układ FPGA: Gowin GW1NR-9C
- Konwerter HDMI: LT8618SX (24-bit, RGB-HDMI)
- Maksymalna rozdzielczość wyjściowa: 1280 x 720 px (720p)
- Częstotliwość odświeżania: do 60 Hz
- Liczba klatek: od 12 fps do 16 fps (optymalizowane)
- Interfejsy: SPI (dla FPGA), I2C (dla LT8618SX)
- Zasilanie: przez złącze z serii Atom
- Wymiary: 64 x 24 x 29 mm
- Masa: 15,2 g
Atomic Display Base jest kompatybilny z modułami deweloperskimi M5Stack Atom.
