Opis produktu: ATOM HUB DIY Proto Board Kit - zestaw do prototypowania - do modułu deweloperskiego M5Atom
Zestaw ATOM HUB DIY Proto Board Kit umożliwia wygodne prototypowanie projektów z wykorzystaniem modułu deweloperskiego M5Atom. Dzięki niemu użytkownicy mogą budować obwody oraz podłączać dodatkowe urządzenia peryferyjne - wszystko według indywidualnych potrzeb i założeń scenariusza. Płytka prototypowa została wyposażona w złącze Grove, a zestaw zawiera również złącza VH-3,96 mm 4-pinowe i 3-pinowe czy złącze zasilania DC. Ponadto obudowa została zaprojektowana w taki sposób, aby ułatwić rozmieszczenie wykorzystanego okablowania.

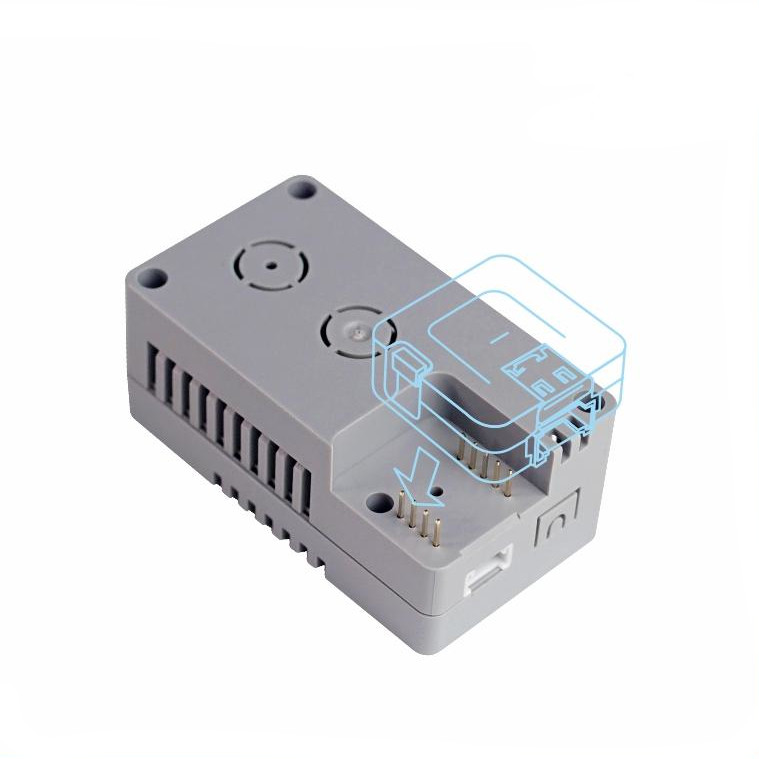

ATOM HUB DIY Proto Board Kit - zestaw do prototypowania. Moduł deweloperski M5Atom należy kupić osobno.

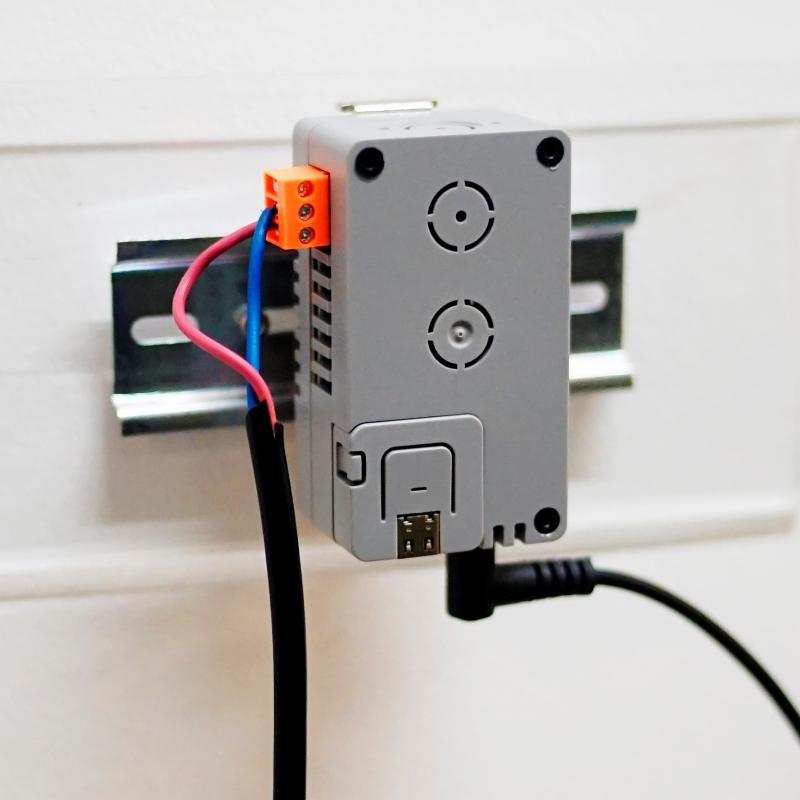

Przykład jak prototypować z wykorzystaniem ATOM HUB PROTO.
Cechy szczególne ATOM HUB DIY Proto Board Kit
- Zestaw kompatybilny z M5Atom Matrix / M5Atom Lite
- Kompaktowa konstrukcja
- Przeznaczony także do zastosowań przemysłowych
- Wyposażony w sporą ilość wyprowadzeń oraz interfejsów, które rozszerzają możliwości prototypowania modułu
- Projekt elementów uwzględnia także wygodne otwory montażowe
- Praca z ATOM HUB DIY Proto Board Kit rozwija kreatywne majsterkowanie i pozwala stworzyć autorskie projekty z wykorzystaniem modułu od M5Stack
Sugerowane zastosowanie
- Płytka rozszerzająca możliwości modułu deweloperskiego M5Atom
- Element projektu: węzeł sterownika przemysłowego
- Połączenie peryferyjne
- Sprzęt do majsterkowania
Specyfikacja techniczna zestawu
- Wyprowadzenia:
- złącze VH-3,96 mm 4-pinowy - 1 szt.
- złącze VH-3,96 mm 3-pinowy - 6 szt.
- wejście zasilania DC 5 V - 1 szt.
- złącze Grove - 1 szt.
- Materiał obudowy: plastik (PC)
- Wyposażona w wygodne otwory montażowe
- Miejsce na moduł deweloperski M5Atom
- Kolor obudowy: szary
- Wymiary złożonego zestawu: 72 x 40 x 30 mm
- Masa: 93 g

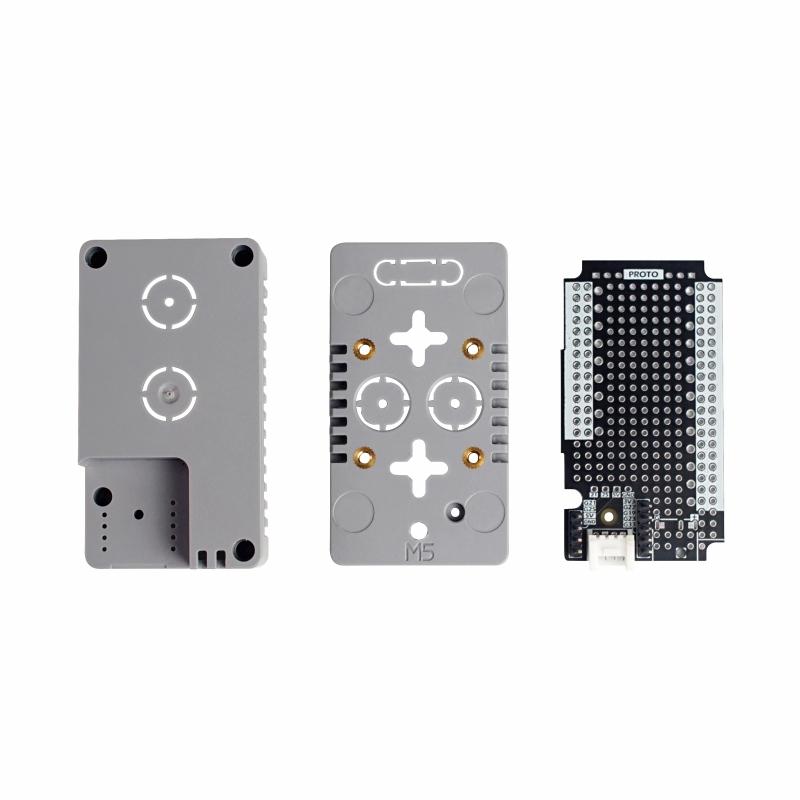

W zestawie, oprócz tablicy prototypowej, znajduje się dwuczęściowa obudowa w kolorze szarym.

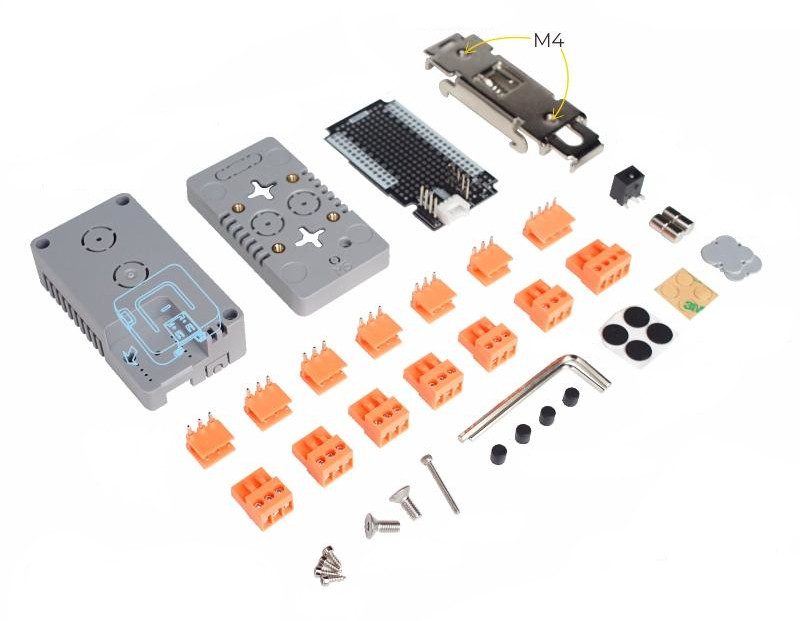

Zawartość zestawu ATOM HUB PROTO.
Zawartość zestawu
- Tablica do prototypowania ze złączem Grove
- Obudowa w postaci nakładki przedniej i tylnej
- Szyna DIN z otworami montażowymi M4
- Złącze VH-3,96 mm 4-pinowy - 1 szt. (gniazdo + wtyk)
- Złącze VH-3,96 mm 3-pinowy - 6 szt. (gniazdo + wtyk)
- Gniazdo zasilania DC 5 V
- Zaślepka przeciwpyłowa - 4 szt.
- Plastikowa nakładka na otwory - 2 szt.
- Dwustronna taśma magnetyczna - 4 szt.
- Gumowe nóżki antypoślizgowe - 4 szt.
- Magnesy walcowe - 4 szt.
- Śruba sześciokątna samogwintująca M2 x 6 mm - 4 szt.
- Śruba z łbem stożkowym sześciokątnym M4 x 10 mm - 2 szt.
- Śruba maszynowa z łbem walcowym z gniazdem sześciokątnym M2 x 20 mm - 1 szt.
- Klucz imbusowy M2 i M4
