Opis produktu: AtomS3R Dev Kit - moduł deweloperski z wyświetlaczem 0,85'' - M5Stack C126
AtomS3R to programowalny moduł IoT bazujący na ESP32-S3, który łączy w sobie kompaktowe rozmiary z wysoką wydajnością. Urządzenie wyposażone jest w 0,85-calowy kolorowy wyświetlacz IPS o rozdzielczości 128 x 128 px, co pozwala na wyświetlanie istotnych informacji w czasie rzeczywistym. Programowalny przycisk umieszczony poniżej ekranu umożliwia interakcję z użytkownikiem, co czyni go idealnym do zastosowań sterowania i monitoringu. Wbudowane czujniki ruchu i geomagnetyzmu obejmują 6-osiowy akcelerometr i żyroskop BMI270 oraz 3-osiowy magnetometr BMM150, co umożliwia dokładne śledzenie pozycji i orientacji. Dzięki interfejsowi USB typu C moduł może być łatwo zasilany oraz programowany. W porównaniu do wcześniejszych wersji, AtomS3R posiada ulepszoną antenę 3D, co zwiększa stabilność i zasięg komunikacji bezprzewodowej.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

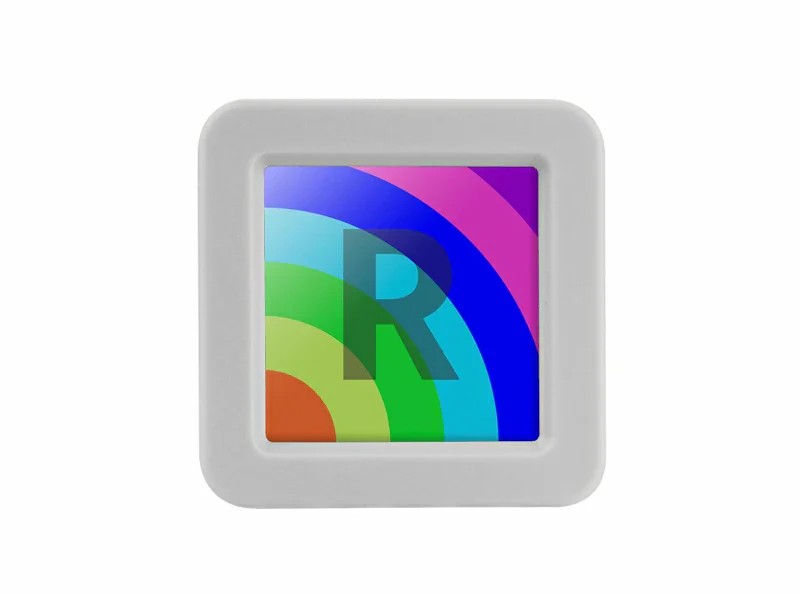

AtomS3R Dev Kit - moduł deweloperski z wyświetlaczem 0,85'' - M5Stack C126.

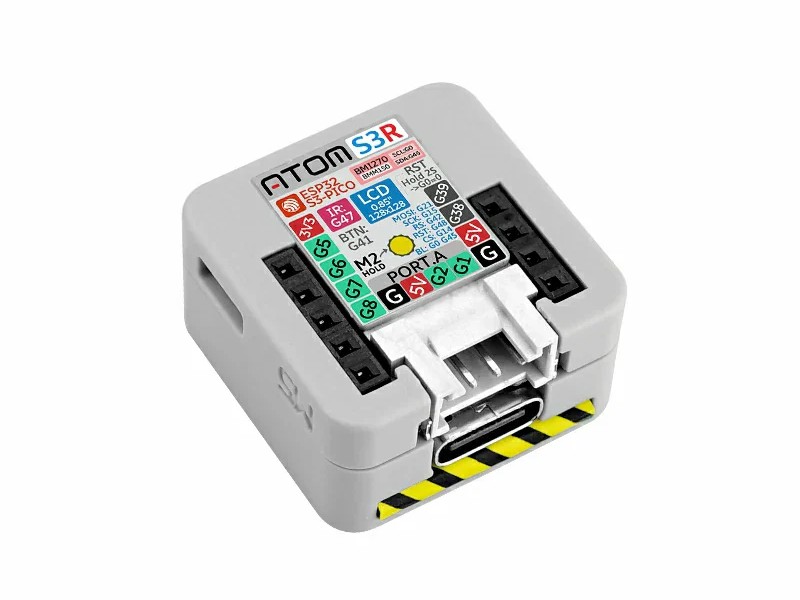

Moduł oparty jest na ESP32-S3-PICO-1-N8R8 z wbudowanym WiFi.
Główne cechy AtomS3R
- Układ ESP32-S3: podwójny rdzeń Xtensa LX7, taktowanie do 240 MHz
- 8 MB pamięci Flash i 8 MB pamięci PSRAM: więcej pamięci dla złożonych aplikacji
- 9-osiowy układ czujników: BMI270 (żyroskop i akcelerometr) + BMM150 (magnetometr)
- Kolorowy wyświetlacz IPS 0,85'' (128 x 128 px): wyraźny obraz i czytelność
- Programowalny przycisk: możliwość przypisania własnych funkcji
- Obsługa podczerwieni: możliwość sterowania urządzeniami na odległość
- Kompaktowe wymiary 24 x 24 x 12,9 mm: idealny do zastosowań mobilnych
- Sześć GPIO oraz port Grove: łatwe podłączenie dodatkowych komponentów
- Obsługa popularnych platform programistycznych: Arduino, UIFlow, MicroPython

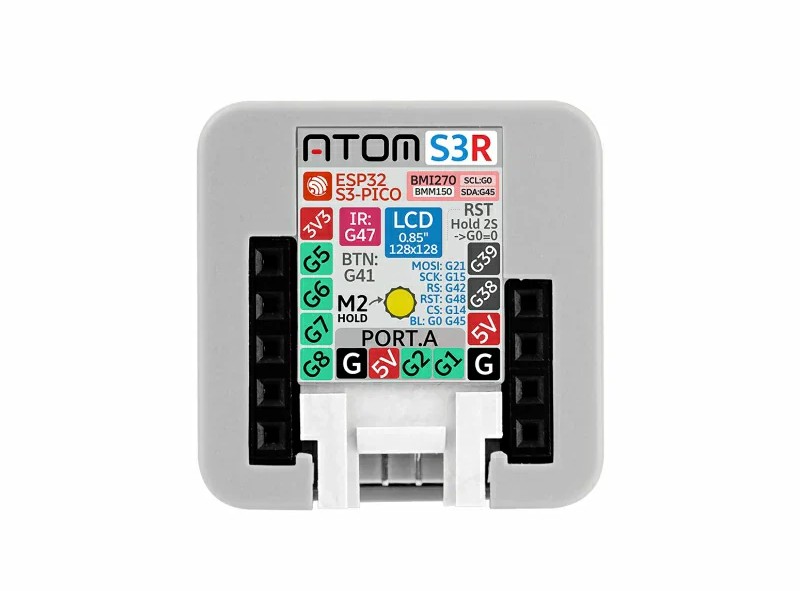

Łatwe podłączenie i wszechstronne możliwości programowania
AtomS3R został zaprojektowany z myślą o łatwej integracji i szerokiej kompatybilności. Obsługuje Arduino IDE, UIFlow oraz MicroPython, co czyni go idealnym wyborem zarówno dla początkujących, jak i zaawansowanych programistów. Programowanie odbywa się przez port USB typu C, który zapewnia szybkie przesyłanie kodu i aktualizację oprogramowania. Na spodzie modułu znajdują się sześć wyprowadzeń GPIO (G5, G6, G7, G8, G38, G39), umożliwiające podłączenie dodatkowych komponentów i rozszerzeń. Dodatkowo 4-pinowy port o rastrze 2 mm pozwala na łatwe łączenie z innymi urządzeniami. W celu wgrania nowego firmware'u, wystarczy przytrzymać przycisk Reset przez 2 sekundy, aż zapali się zielona dioda LED - to znak, że urządzenie jest gotowe do flashowania.

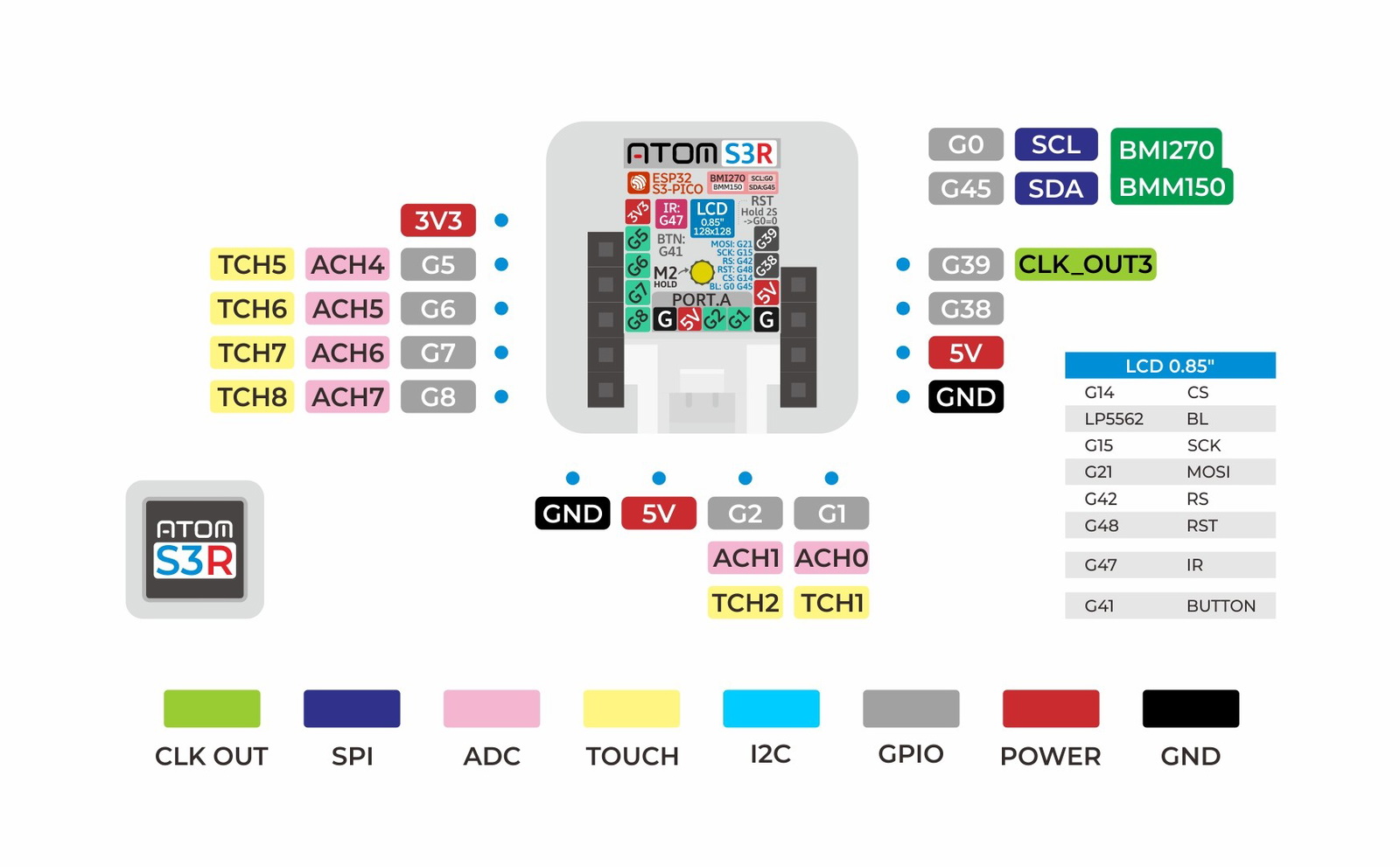

Rozmieszczenie wyprowadzeń AtomS3.

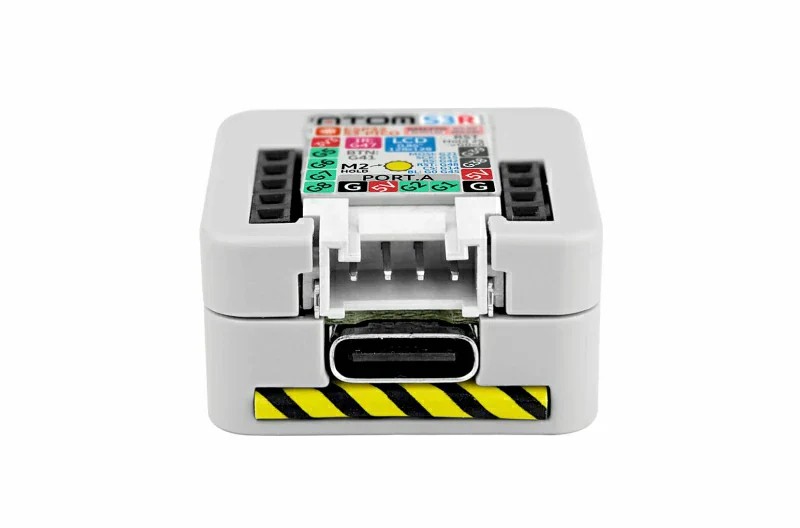

Wyposażony w interfejs USB typu C do zasilania i pobierania oprogramowania.
Czym różni się AtomS3R i AtomS3?
AtomS3R to nowsza i bardziej zaawansowana wersja modelu AtomS3, oferująca kilka kluczowych ulepszeń. Przede wszystkim posiada więcej pamięci, ponieważ oprócz 8 MB pamięci Flash, dodano także 8 MB pamięci PSRAM, co zwiększa możliwości obsługi bardziej wymagających aplikacji. Kolejnym istotnym usprawnieniem jest zestaw czujników - AtomS3R wykorzystuje nowoczesny BMI270 (żyroskop i akcelerometr) oraz BMM150 (magnetometr), które zapewniają dokładniejsze pomiary niż starszy MPU6886 w AtomS3. Nie można też zapomnieć o ulepszonej antenie 3D, która w AtomS3R zapewnia lepszą stabilność sygnału i większy zasięg w porównaniu do standardowej anteny w AtomS3. Dodatkowo nowy model obsługuje komunikację na podczerwień (IR), co czyni go bardziej wszechstronnym w aplikacjach zdalnego sterowania.
Specyfikacja techniczna modułu AtomS3R
- Procesor: ESP32-S3-PICO-1-N8R8, Dual-core Xtensa LX7, do 240 MHz
- Pamięć: 8 MB Flash, 8 MB PSRAM
- Wyświetlacz: 0,85'' IPS, 128 x 128 px, sterownik GC9107
- Czujniki:
- BMI270: akcelerometr i żyroskop (dokładność 0,05%)
- BMM150: magnetometr (dokładność 0,3 μT)
- Interfejsy:
- USB typu C - zasilanie i programowanie
- Złącze 4-pinowe z rastrem 2 mm - rozszerzenie funkcjonalności
- 6 wyprowadzeń GPIO (G5, G6, G7, G8, G38, G39)
- Obsługa podczerwieni:
- Zasięg: 12,46 m (180°), 1,45 m (90°), 3,88 m (45°)
- Pobór prądu:
- Tryb uśpienia: od 10,75 μA do 92,50 μA
- Działanie IMU: 99,25 mA
- Działanie IR: 100,4 mA
- Działanie LCD: 56,69 mA
- Wymiary: 24 x 24 x 12,9 mm
- Masa: 6,7 g
AtomS3R Dev Kit może być rozbudowywany o kolejne rozszerzenia przy wykorzystaniu dodatkowych modułów.
