Opis produktu: M5Atom-Matrix v1.1 - moduł deweloperski z diodami LED RGB - ESP32 - M5Stack C008-B-V11
Atom Matrix v1.1 jest rozwinięciem popularnego modułu Atom Matrix, zaprojektowanym z myślą o projektach wymagających dokładnego wykrywania ruchu i orientacji przestrzennej. Sercem urządzenia jest układ ESP32-PICO-D4 z dwurdzeniowym procesorem taktowanym częstotliwością 240 MHz, 520 kB pamięci SRAM oraz 4 MB pamięci Flash. Moduł oferuje komunikację WiFi 2,4 GHz, umożliwiając łatwą integrację z systemami IoT. Na przednim panelu znajduje się matryca 5x5 diod RGB WS2812C, która może pełnić funkcję wyświetlacza informacji, wskaźnika statusu lub interfejsu użytkownika. Wbudowany czujnik BMI270 dostarcza dane z 3-osiowego akcelerometru i 3-osiowego żyroskopu, zapewniając wysoką precyzję pomiarów ruchu. Dodatkowo moduł wyposażono w nadajnik IR oraz programowalny przycisk, umożliwiając realizację funkcji pilotów, sterowników i interaktywnych urządzeń.

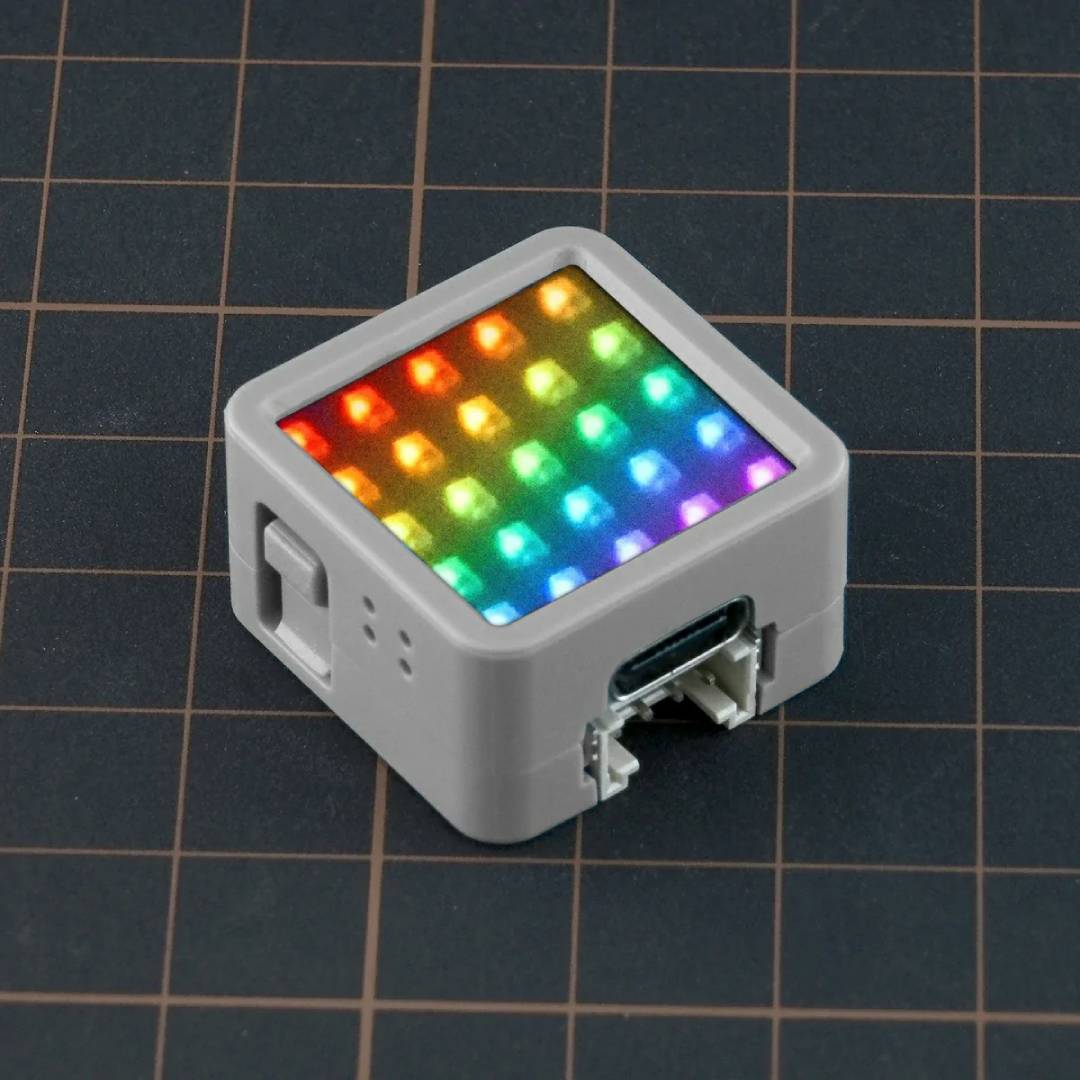

M5Atom-Matrix v1.1 - moduł deweloperski z diodami LED RGB - ESP32 - M5Stack C008-B-V11.

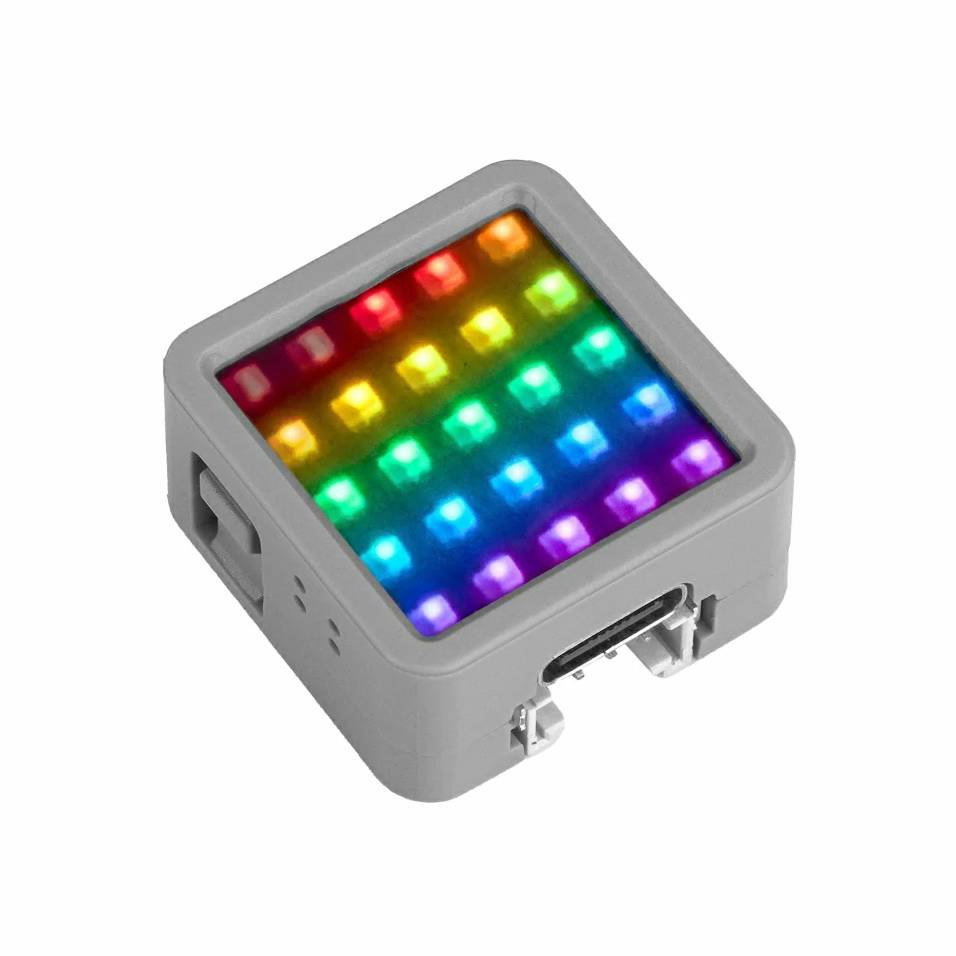

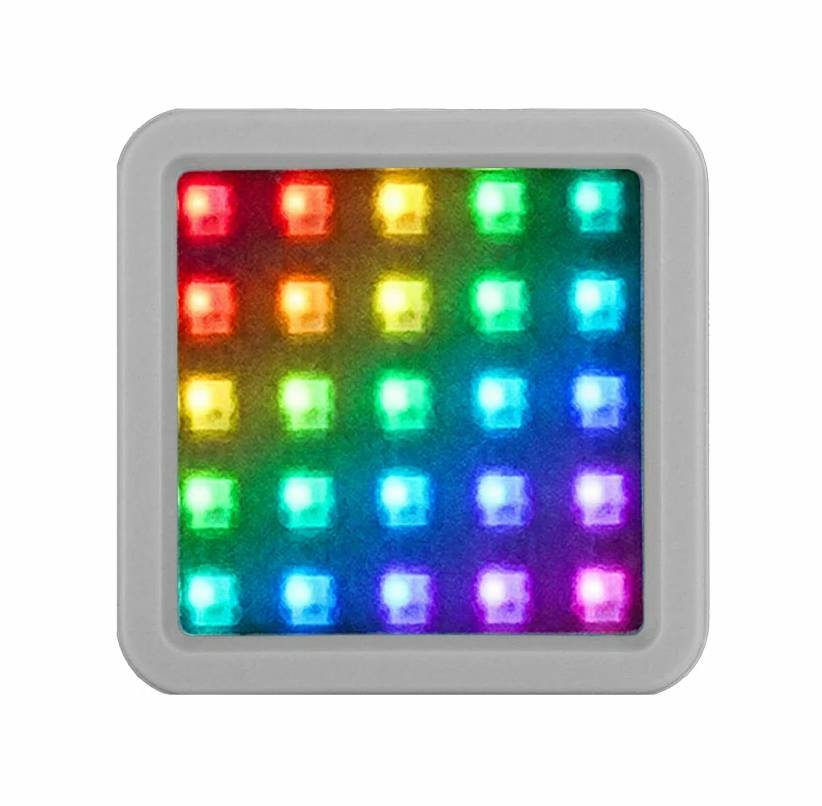

25 adresowalnych diod WS2812C-2020 umożliwia tworzenie animacji i komunikatów wizualnych.
Główne cechy Atom-Matrix v1.1
- ESP32-PICO-D4: dwurdzeniowy procesor pracujący z częstotliwością 240 MHz z obsługą komunikacji WiFi
- Precyzyjny czujnik BMI270: 6-osiowy moduł IMU zawierający 3-osiowy akcelerometr i 3-osiowy żyroskop
- Matryca RGB 5x5: 25 adresowalnych diod WS2812C-2020 umożliwiających tworzenie animacji i komunikatów wizualnych
- Nadajnik podczerwieni: obsługa transmisji IR do sterowania urządzeniami elektronicznymi
- Programowalny przycisk: możliwość definiowania własnych funkcji i zdarzeń
- Łączność WiFi 2,4 GHz: integracja z platformami IoT i systemami automatyki
- Złącze Grove: szybkie podłączanie czujników i modułów rozszerzeń bez lutowania
- Niewielkie rozmiary: kompaktowa konstrukcja o wymiarach zaledwie 24 x 24 x 13,9 mm

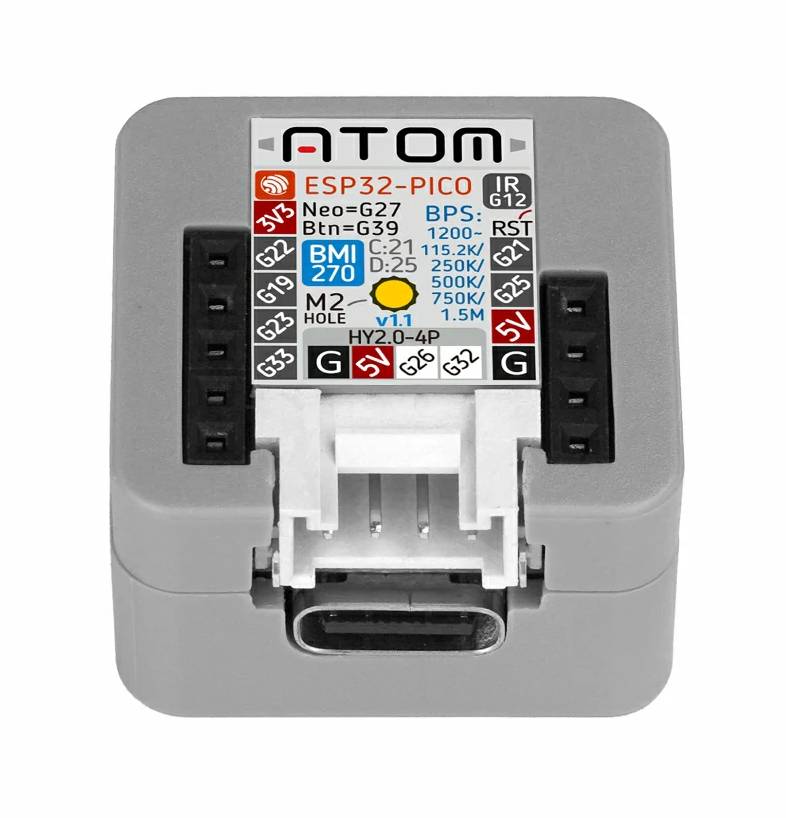

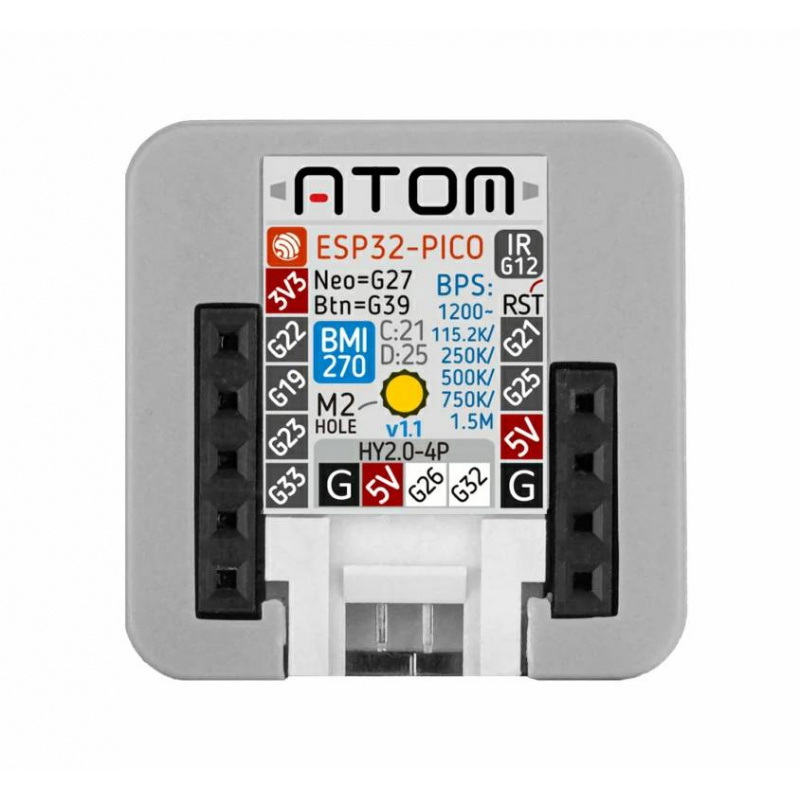

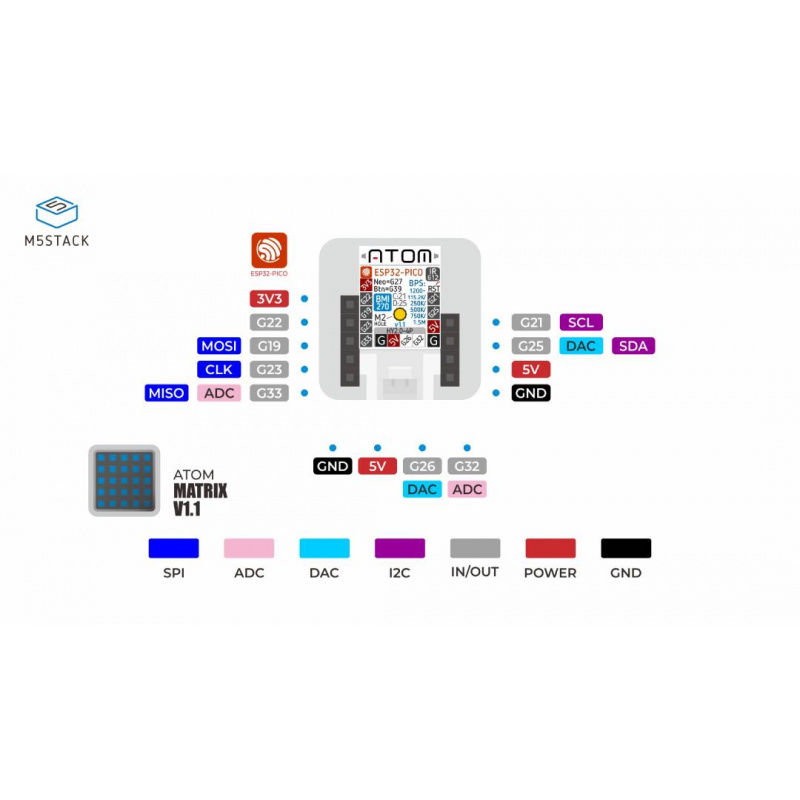

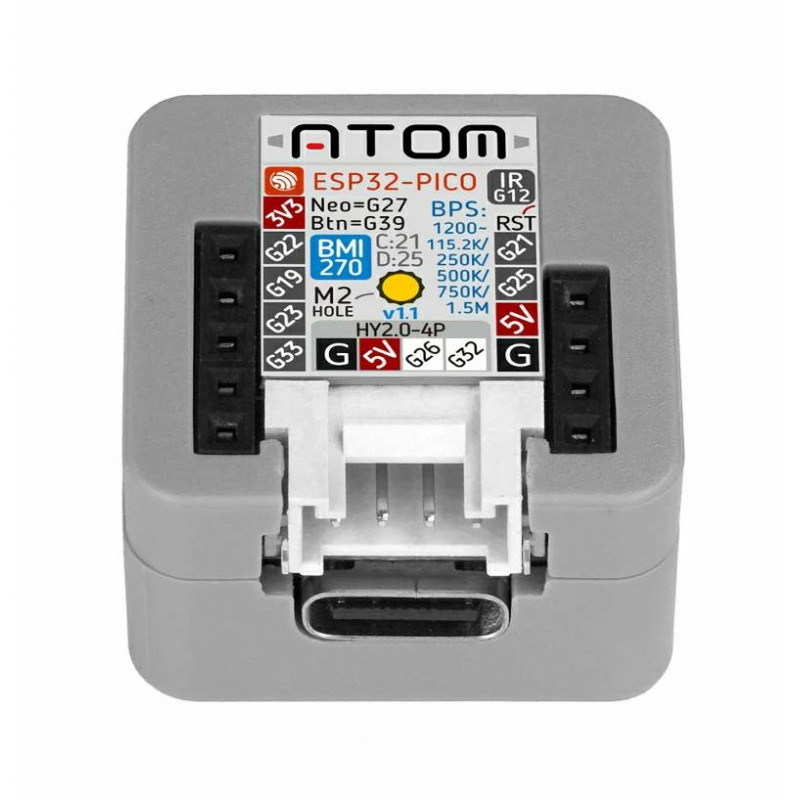

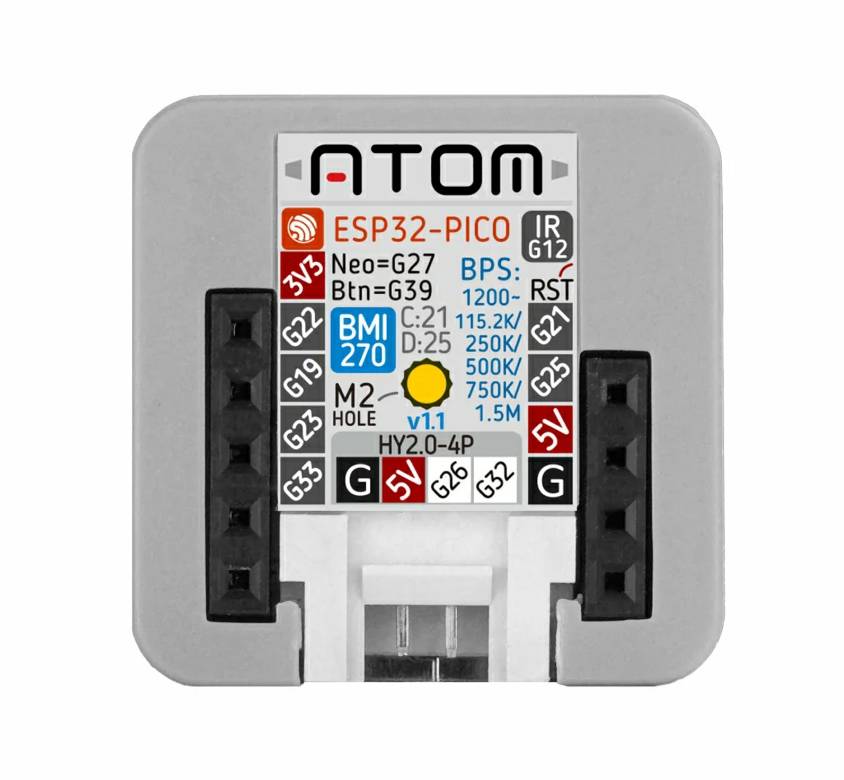

Wyprowadzenia i możliwości rozbudowy modułu Atom Matrix ESP32
Pomimo bardzo kompaktowych wymiarów moduł oferuje szerokie możliwości rozbudowy dzięki złączu Grove HY2.0-4P. Na złączu wyprowadzono zasilanie 5 V, masę oraz linie GPIO26 i GPIO32, które mogą być wykorzystywane do komunikacji z dodatkowymi modułami lub obsługi własnych urządzeń peryferyjnych. Wewnętrznie mikrokontroler wykorzystuje również dedykowane linie do obsługi matrycy LED, przycisku użytkownika, nadajnika IR oraz magistrali I2C komunikującej się z czujnikiem BMI270. Takie rozwiązanie pozwala jednocześnie korzystać z wbudowanych funkcji i rozszerzać możliwości urządzenia za pomocą dodatkowych czujników, wyświetlaczy czy elementów wykonawczych. Złącze USB typu C umożliwia programowanie, komunikację szeregową oraz zasilanie modułu bez konieczności stosowania dodatkowych adapterów.
Atom Matrix v1.1 a Atom Matrix - najważniejsze różnice
Największą zmianą w wersji Atom Matrix v1.1 jest zastosowanie nowoczesnego czujnika BMI270 zamiast wykorzystywanego wcześniej MPU6886. Nowy układ zapewnia wyższą dokładność pomiarów orientacji oraz szybszą reakcję na zmiany położenia urządzenia. Dzięki ulepszonemu IMU moduł lepiej sprawdza się w aplikacjach związanych z analizą ruchu, sterowaniem gestami, robotyką oraz systemami śledzenia orientacji przestrzennej. Pozostałe kluczowe elementy konstrukcji, takie jak ESP32-PICO-D4, matryca RGB 5x5, nadajnik IR oraz programowalny przycisk, pozostały bez zmian.

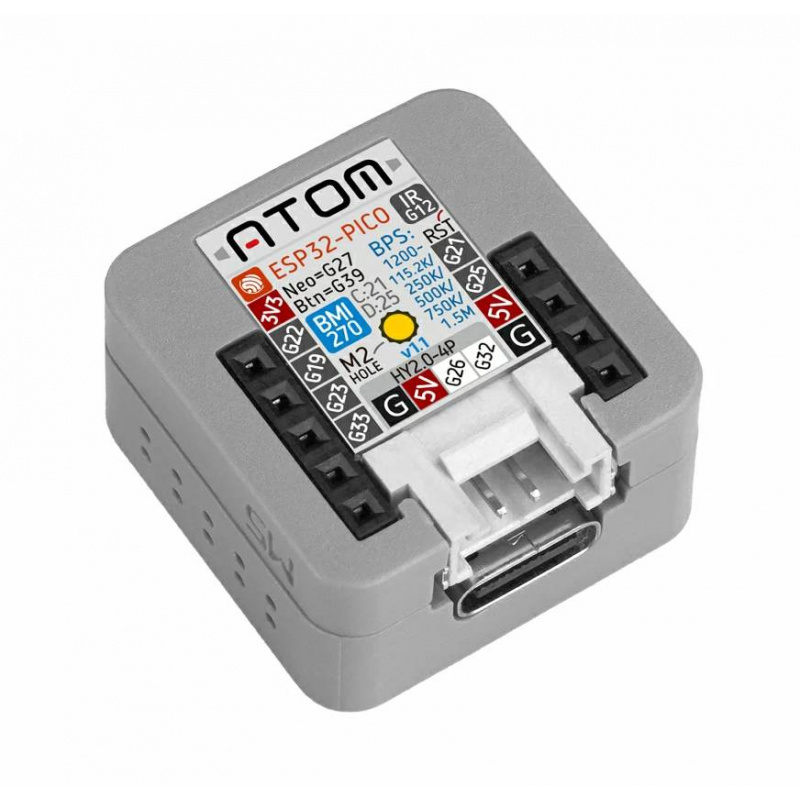

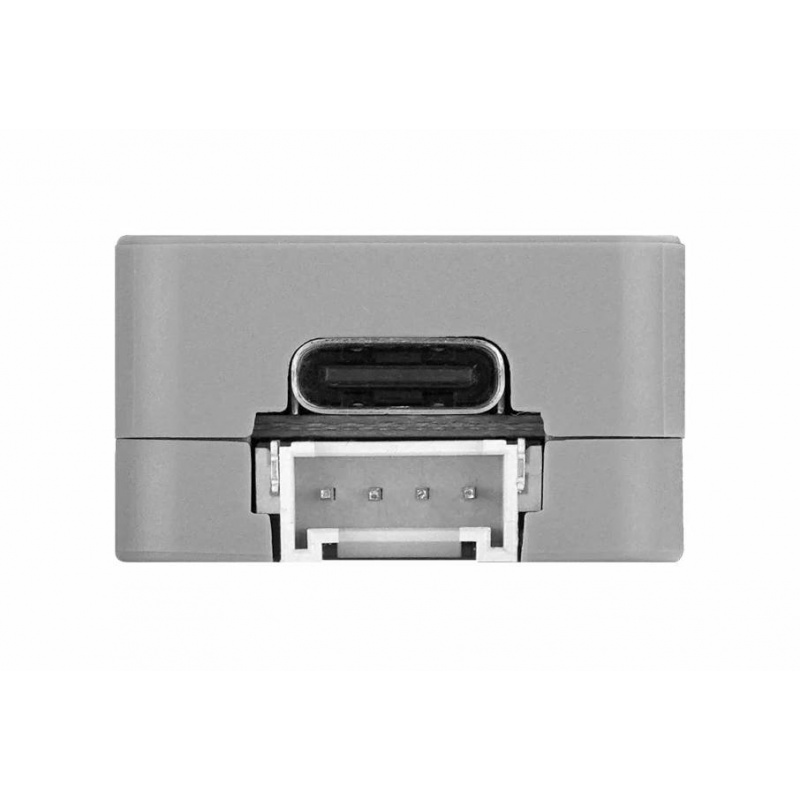

Złącze USB typu C umożliwia programowanie, komunikację szeregową oraz zasilanie modułu.

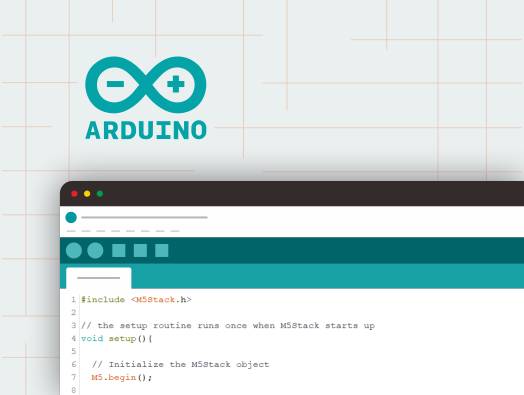

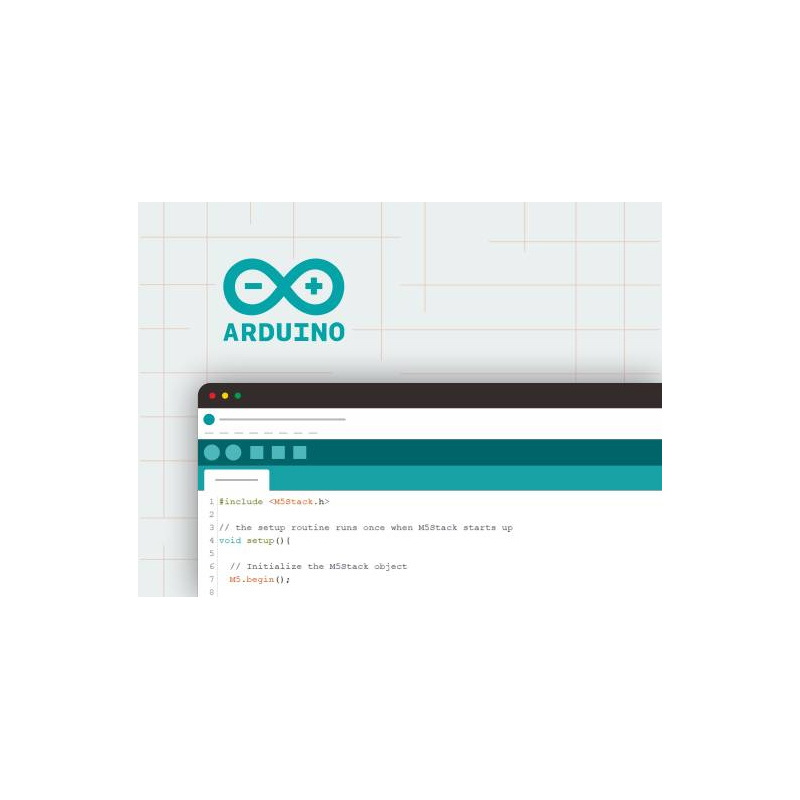

Atom Matrix v1.1 jest kompatybilny z Arduino IDE, ESP-IDF, PlatformIO i UiFlow.
Programowanie modułu Atom Matrix ESP32 v1.1
Atom Matrix v1.1 oferuje szerokie możliwości programowania, dzięki czemu sprawdzi się zarówno w projektach edukacyjnych, jak i profesjonalnych systemach IoT. Moduł jest w pełni kompatybilny z Arduino IDE, ESP-IDF, PlatformIO oraz środowiskami graficznymi UiFlow 1 i UiFlow 2, umożliwiając wybór narzędzi dopasowanych do poziomu zaawansowania użytkownika. Początkujący mogą korzystać z platform UiFlow, które pozwalają tworzyć aplikacje metodą blokową bez konieczności pisania kodu. Bardziej zaawansowani użytkownicy mają dostęp do pełnych możliwości układu ESP32 poprzez Arduino IDE, PlatformIO lub natywne środowisko ESP-IDF, wykorzystując gotowe biblioteki do obsługi matrycy RGB, czujnika BMI270, komunikacji WiFi, transmisji IR oraz urządzeń podłączonych przez złącze Grove. Dzięki dużej popularności platformy ESP32 dostępne są tysiące przykładów, bibliotek i projektów społeczności, co znacząco przyspiesza tworzenie własnych urządzeń.
Specyfikacja techniczna Atom-Matrix v1.1
- Mikrokontroler: ESP32-PICO-D4
- Procesor: dwurdzeniowy Xtensa LX6 240 MHz
- Wydajność: 600 DMIPS
- Pamięć SRAM: 520 kB
- Pamięć Flash: 4 MB
- Łączność bezprzewodowa: WiFi 2,4 GHz
- Czujnik IMU: BMI270
- Akcelerometr: 3-osiowy
- Żyroskop: 3-osiowy
- Adres I2C czujnika: 0x68
- Matryca LED: 25 x WS2812C-2020
- Nadajnik podczerwieni: tak
- Przycisk użytkownika: 1 programowalny
- Antena: 2,4 GHz 3D Antenna
- Interfejs USB: USB typu C
- Interfejs rozszerzeń: Grove (I2C + UART + GPIO)
- Napięcie zasilania: 5 V
- Maksymalny pobór prądu: 500 mA
- Typowy pobór prądu: 61,65 mA
- Temperatura pracy: od 0°C do 60°C
- Wymiary: 24 x 24 x 13,9 mm
- Masa: 7,3 g
Zawartość zestawu
- 1x Atom Matrix v1.1
Moduł współpracuje również z innymi produktami M5Stack wyposażonymi w interfejs Grove.
