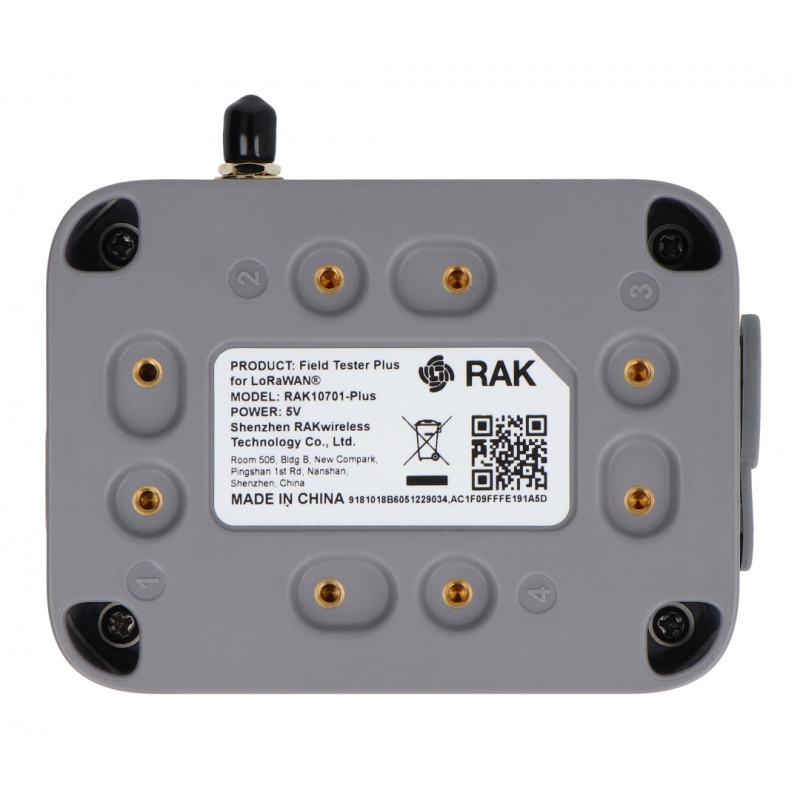

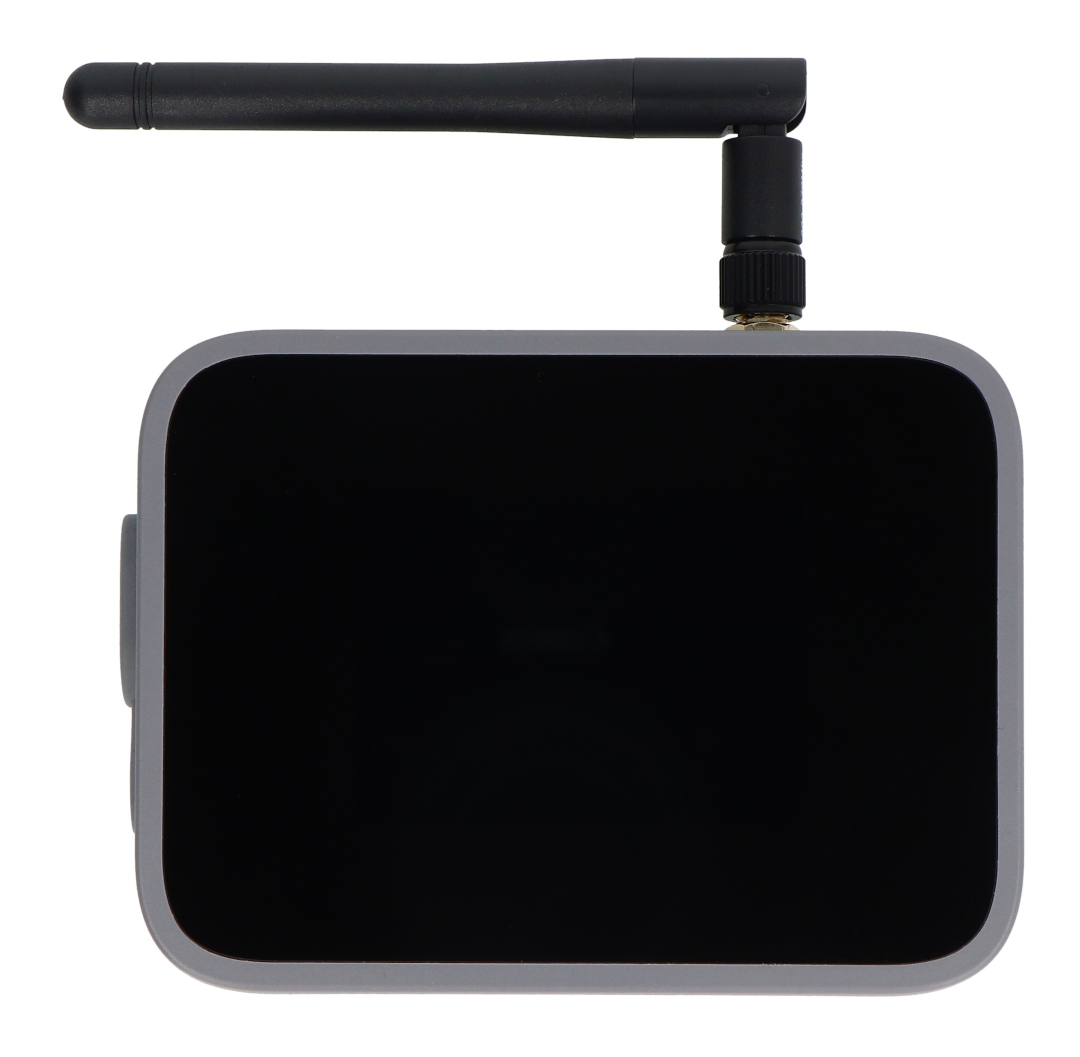

Opis produktu: RAK10701-Plus - miernik terenowy dla LoRaWAN - RAK Wireless 215029
RAK10701-Plus to profesjonalny miernik terenowy przeznaczony do wdrażania, testowania i optymalizacji sieci LoRaWAN. Umożliwia kompleksową analizę parametrów transmisji radiowej zarówno na zewnątrz, jak i wewnątrz budynków, dzięki czemu ułatwia ocenę rzeczywistego pokrycia sieci. Wyświetla w czasie rzeczywistym dane RSSI, SNR, informacje o bramkach, utracie pakietów oraz lokalizacji, co pozwala szybko wykryć obszary o słabszej jakości sygnału. Model RAK10701-Plus działa samodzielnie, bez konieczności używania smartfona lub komputera w trakcie pomiarów. Dotykowy ekran TFT LCD, wbudowany akumulator 3200 mAh oraz ładowanie przez USB typu C sprawiają, że urządzenie doskonale sprawdza się podczas pracy terenowej. Dodatkową zaletą jest zgodność z popularnymi środowiskami, takimi jak TTN, ChirpStack, AWS IoT Core for LoRaWAN oraz WisGateOS 2 z wbudowanym LNS.
RAK10701-Plus - miernik terenowy dla LoRaWAN - RAK Wireless 215029.
RAK10701-Plus to rozwiązanie przeznaczone do kompleksowej analizy sieci LoRaWAN, zarówno wewnętrznych, jak i zewnętrznych.
Główne cechy miernika RAK10701-Plus
- Monitorowanie sygnału: pomiar RSSI, SNR oraz wskaźnika utraty pakietów (PLR) w czasie rzeczywistym
- Wbudowany GPS: określanie lokalizacji pomiarowej i szacowanie odległości od bramek
- Tryby pracy: obsługa testów wewnątrz i na zewnątrz budynków
- Praca offline: możliwość testowania z wykorzystaniem wbudowanego LNS bez dostępu do Internetu
- Wyświetlacz: dotykowy ekran TFT LCD o rozdzielczości 320 x 240 px
- Wizualizacja danych: graficzna prezentacja siły sygnału i historii pomiarów
- Tagowanie punktów testowych: elastyczne oznaczanie lokalizacji bezpośrednio na urządzeniu
- Eksport danych: tworzenie szczegółowych raportów CSV do dalszej analizy
- Łączność dodatkowa: Bluetooth do konfiguracji i aktualizacji firmware
- Złącze antenowe: RP-SMA do podłączenia anten zewnętrznych
Jak działa tester LoRaWAN RAK10701-Plus?
RAK10701-Plus działa jako końcowe urządzenie LoRaWAN, które w ustalonych odstępach czasu wysyła pakiety uplink zawierające dane testowe oraz informacje o lokalizacji GPS lub etykiecie przypisanej do danego punktu pomiarowego. Pakiety są odbierane przez jedną lub wiele bramek LoRaWAN, a następnie przekazywane do serwera sieciowego LNS. Dzięki temu możesz analizować nie tylko sam fakt obecności zasięgu, ale także rzeczywistą jakość komunikacji radiowej w konkretnym miejscu. Jeżeli w infrastrukturze pracuje bramka RAK z systemem WisGateOS 2 i zainstalowanym rozszerzeniem Field Test Data Processor, dane są przetwarzane lokalnie. W takim trybie urządzenie może prezentować parametry uplink i downlink, wartości RSSI, SNR, wskaźnik utraty pakietów oraz informacje o bramkach. Gdy rozszerzenie nie jest dostępne, miernik może pracować w uproszczonym trybie LinkCheck, w którym analiza jest ograniczona do podstawowych odpowiedzi sieciowych. Zasada działania RAK10701-Plus opiera się na porównywaniu jakości transmisji między urządzeniem a infrastrukturą LoRaWAN w rzeczywistych warunkach terenowych. Wbudowany ekran umożliwia podgląd bieżących i historycznych danych, a zapis wyników wraz z lokalizacją pozwala tworzyć raporty CSV i mapy pokrycia. To rozwiązanie znacząco ułatwia dobór miejsca montażu bramki, ocenę stabilności połączenia oraz optymalizację całej sieci LoRaWAN przed uruchomieniem systemu w środowisku docelowym.
Wbudowany system LNS umożliwia testowanie sieci w środowiskach poza siecią.

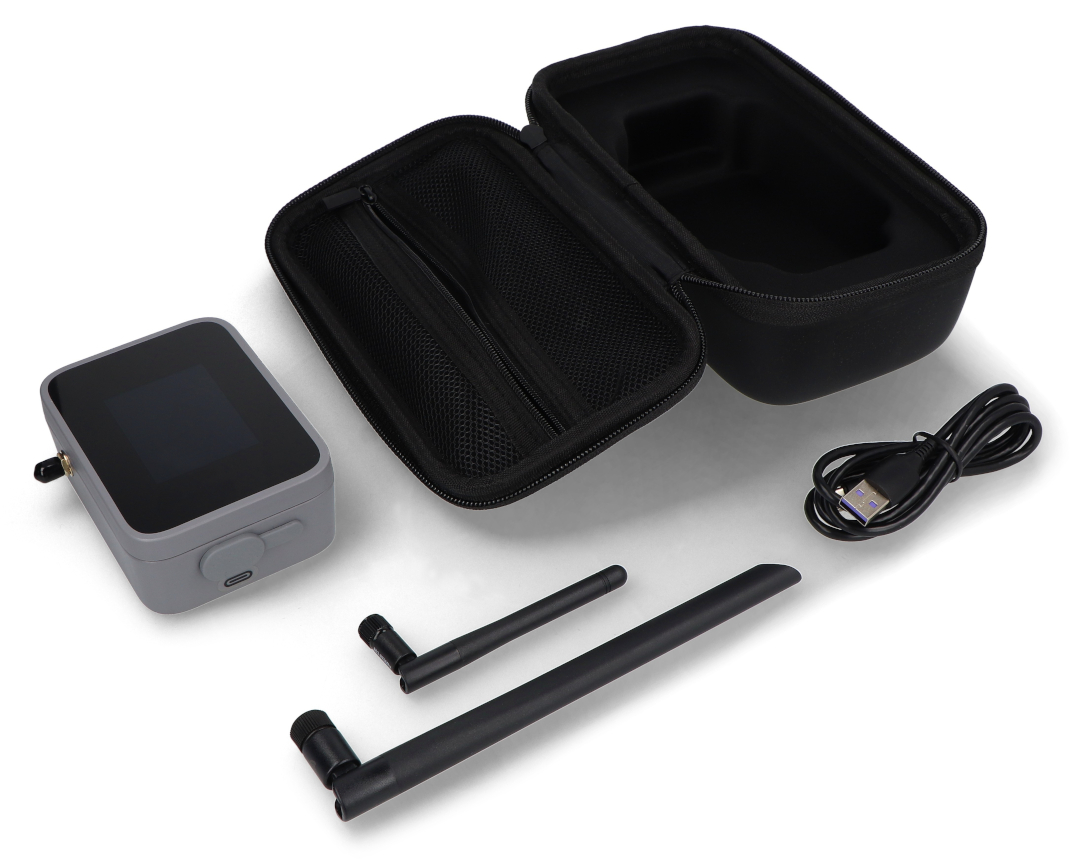

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna RAK10701-Plus
- Technologia: LoRaWAN 1.0.3
- Obsługiwane pasma: EU868, RU864, IN865
- Wyświetlacz: dotykowy TFT LCD
- Rozdzielczość ekranu: 320 x 240 px
- GNSS: tak
- Bluetooth: BLE
- Typ złącza antenowego: RP-SMA
- Zasilanie: akumulator Li-Ion 3,7 V / 3200 mAh
- Ładowanie: USB typu C
- Pobór prądu przy włączonym ekranie: 120 mA
- Pobór prądu przy wyłączonym ekranie: 60 mA
- Temperatura pracy: od -10°C do 60°C
- Temperatura przechowywania: od -40°C do 80°C
- Wymiary: 100 x 75 x 38 mm
- Masa: ok. 244 g bez akumulatora

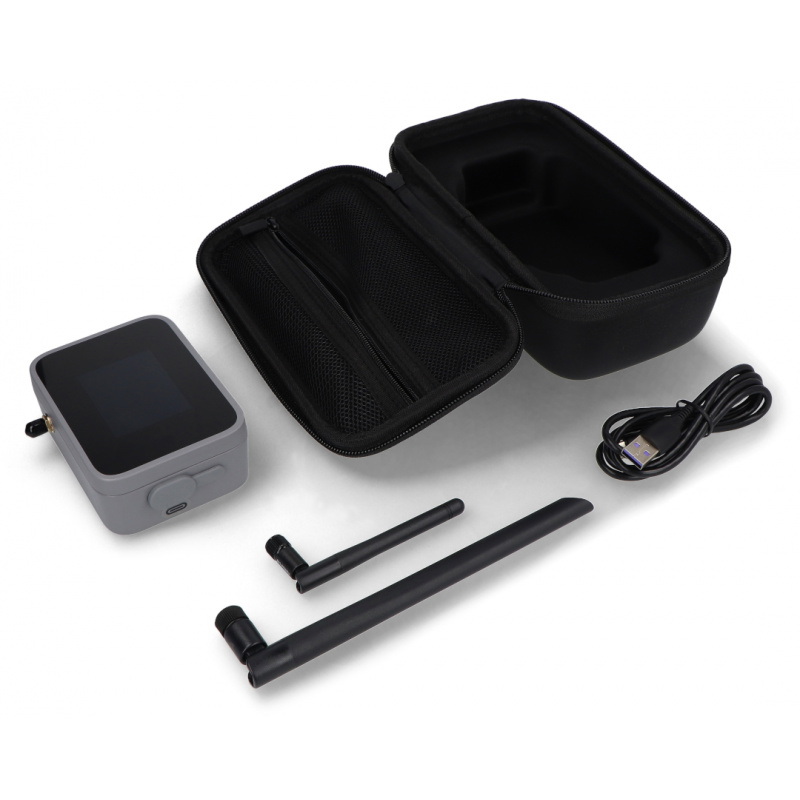

Zawartość zestawu
- 1x Miernik terenowy RAK10701-Plus
- 1x Przewód USB
- 2x Antena
- 1x Etui
