Opis produktu: Wio Terminal Helium Monitor Kit - monitor LongFi sieci Helium - Seeedstudio 114992990
Wio Helium Monitor to monitor rodzaju hotspot LongFi typu plug-and-play do sieci Helium. Z jego pomocą można sprawdzić czy hotspot jest podłączony z siecią LAN i ma dostęp do Internetu. W połączeniu z Grove-Wio-E5 i aktywną subskrypcją Watchium Silver / Gold możliwe jest również sprawdzenie, czy hotspot LoraWAN (w tym Witness) działa poprawnie. W przypadku problemów z komunikacją Internet / LAN, urządzenie zgłosi problem przez LoRaWAN.

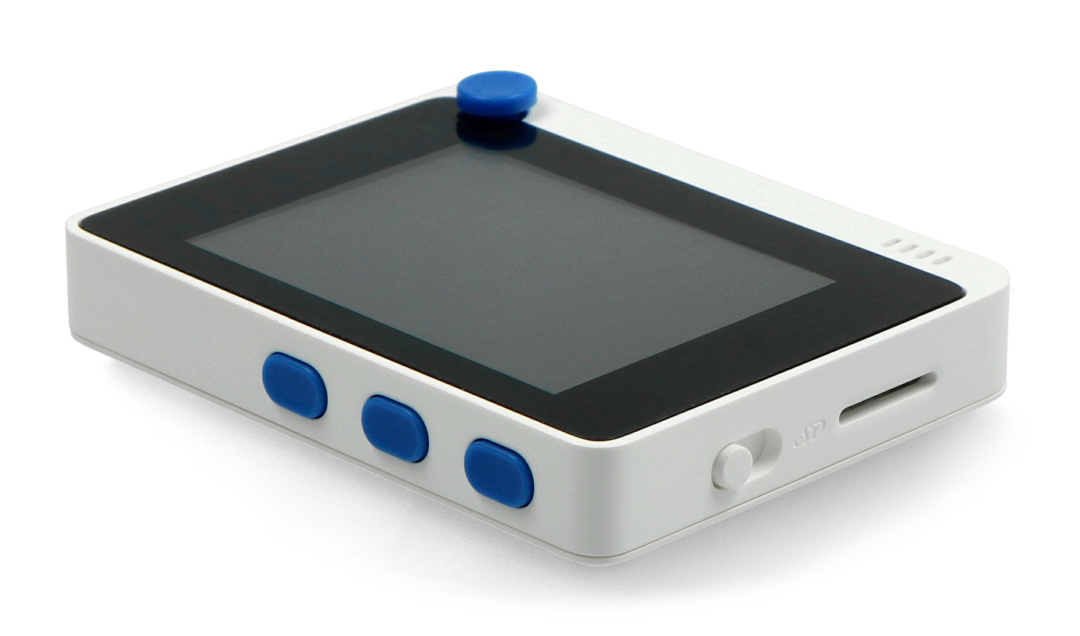

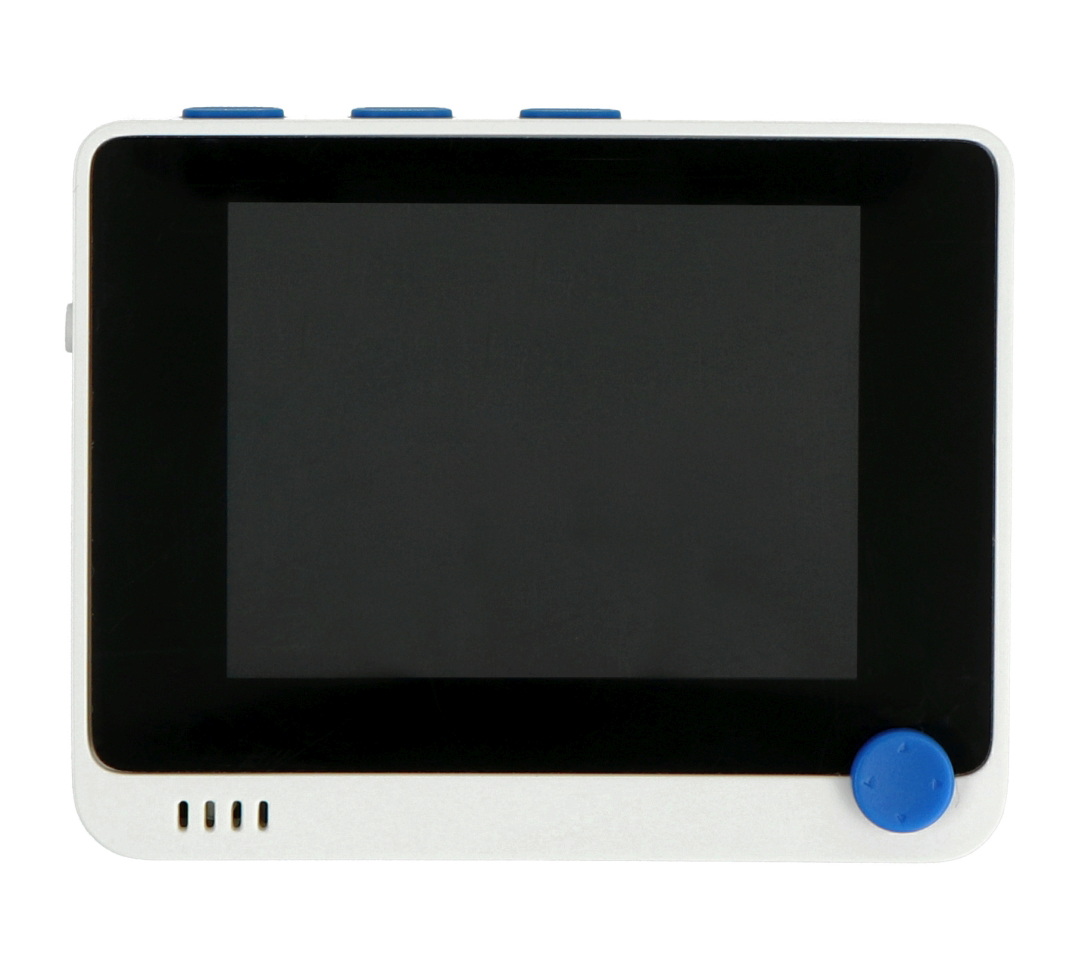

Wio Terminal Helium Monitor.
Wio Helium Monitor działa z aplikacją Watchium.
Czym jest Watchium?
Aplikacja Watchium służy do raportowania informacji lokalnie i zdalnie z Wio Helium Monitor. Watchium wymaga posiadania darmowego konta, które wystarczy do monitorowania połaczenia LAN / Internetu. Wersja Silver (1HNT) / Gold (3HNT) jest wymagana dla wymienionych opcji LoRaWAN. Ta opcja obejmuje całą komunikację LoraWAN.
Co to jest terminal Wio?
Terminal Wio jest urządzeniem kompatybilnym z Arduino i Micropythonem. Został oparty na mikrokontrolerze ATSAMD51 i układzie komunikacji bezprzewodowej Realtek RTL8720DN. Taktowanie procesora wynosi 120 MHz (z możliwością podniesienia do 200 MHz). Układ Realtek RTL8720DN pozwala na komunikację Bluetooth oraz WiFi, zapewniając szkielet dla projektów IoT. Terminal Wio został zintegrowany z wyświetlaczem LCD 2,4", posiada wbudowany czujnik IMU (LIS3DHTR), mikrofon, buzzer, gniazdo kart microSD, czujnik światła i nadajnik podczerwieni (IR 940 nm).

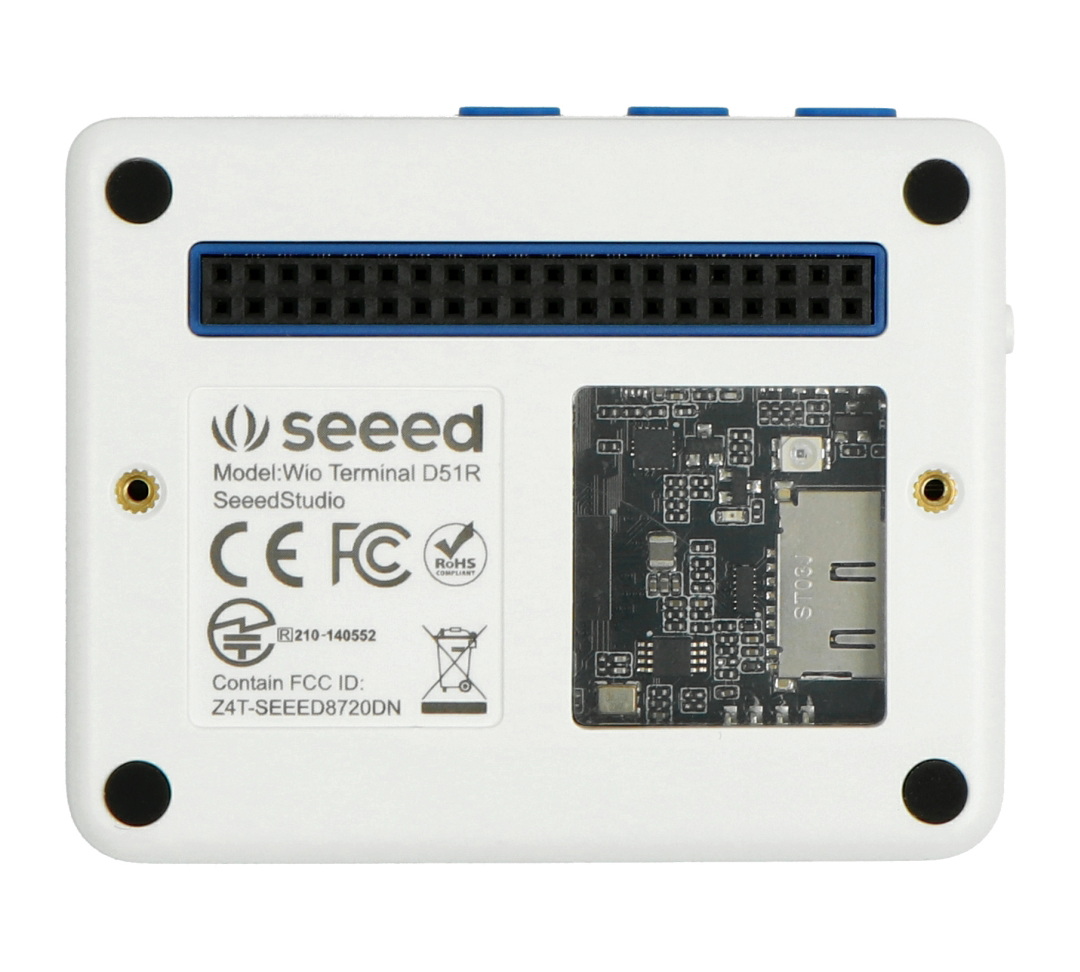

Wio Terminal od Seeedstudio.
Terminal Wio jako monitor sieci Helium.Główne cechy Wio Terminal Helium Monitor
- Monitorowanie hotspotu dalekiego zasięgu: pozwala na zdalne monitorowanie hotspotu Helium w czasie rzeczywistym.
- Plug&Play: proste podłączenie, kompaktowe rozmiary ułatwiają zabranie urządzenia w dowolne miejsce.
- Zgłaszanie nieprawdziwych informacji za pomocą aplikacji: Wio Helium Monitor zgłasza informacje lokalnie i zdalnie za pomocą aplikacji Watchium.
- Alarm: wykryty problem wywoła lokalny dźwięk alarmu.
- Przyjazny interfejs użytkownika: informacje o sieci i hotspocie wyświetlane są bezpośrednio na ekranie terminala Wio.
Specyfikacja Wio Terminal Helium Monitor
- Układ: ATSAMD51P19
- Procesor: ARM Cortex-M4F 120 MHz
- Pamięć RAM: 192 KB
- Maksymalne taktowanie procesora: 200 MHz
- Zewnętrzna pamięć Flash: 4 MB
- Temperatura pracy: od -40°C do 85°C
- Rozdzielczość ekranu: 320 x 240 px
- Przekątna ekranu: 2,4"
- Sterownik ekranu: ILI9341
- Układ komunikacji bezprzewodowej: Realtek RTL8720DN
- Procesor KM4: ARM Cortex-M4F 200 MHz
- Procesor KM0: ARM Cortex-M0
- WiFi: 802.11 a/b/g/n/ 1x1, dwuzakresowy 2,4 GHz i 5 GHz
- Bluetooth: BLE 5.0
- Akcelerometr: LIS3DHTR
- Mikrofon: od 1 V do 10 V / -42 dB
- Głośnik: ≥ 78 dB przy 10 cm 4000 Hz
- Czujnik światła: od 400 nm do 1050 nm
- Nadajnik podczerwieni: 940 nm
- Gniazdo kart microSD: do 16 GB
- GPIO: 40-pin (zgodne z Raspberry Pi)
- Obsługiwane interfejsy: SPI, I2C, I2S, ADC, DAC, PWM, UART
- Grove: 2 (wielofunkcyjny), cyfrowe, analogowe, I2C i PWM
- ZKP: 20-pin
- USB typu C: zasilanie i OTG
- Przełączniki i przyciski:
- przełącznik 5-kierunkowy
- przełącznik zasilania / resetowania
- 3x przycisk zdefiniowany przez użytkownika
- Montaż: wbudowane magnesy i dwa otwory montażowe
- Materiał: ABS + PC
- Wymiary: 72 x 57 x 12 mm

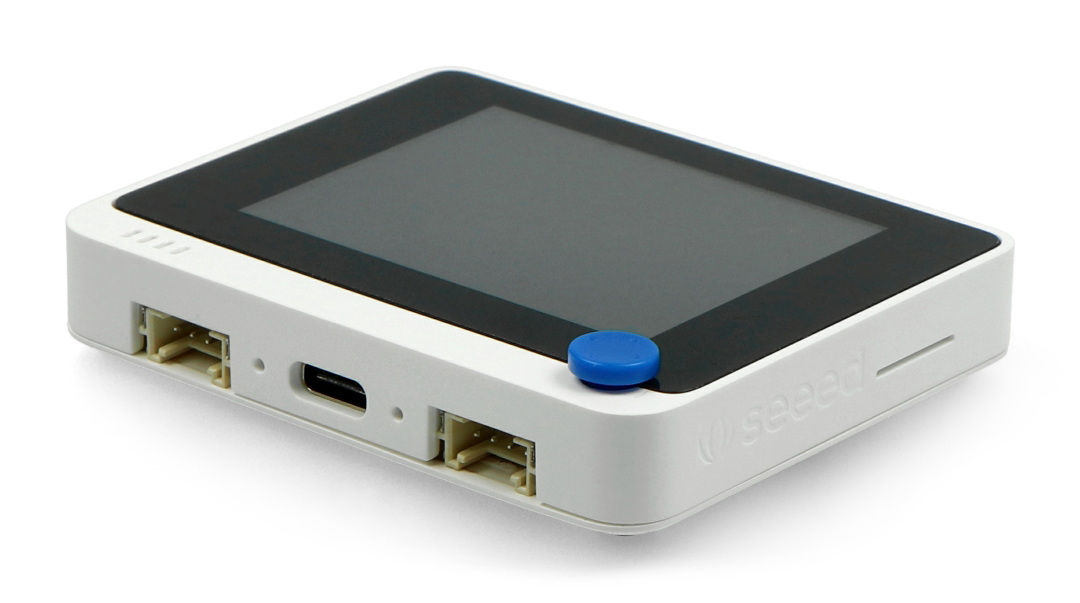

Wio Terminal Helium Monitor Kit - monitor LongFi sieci Helium - Seeedstudio 114992990.

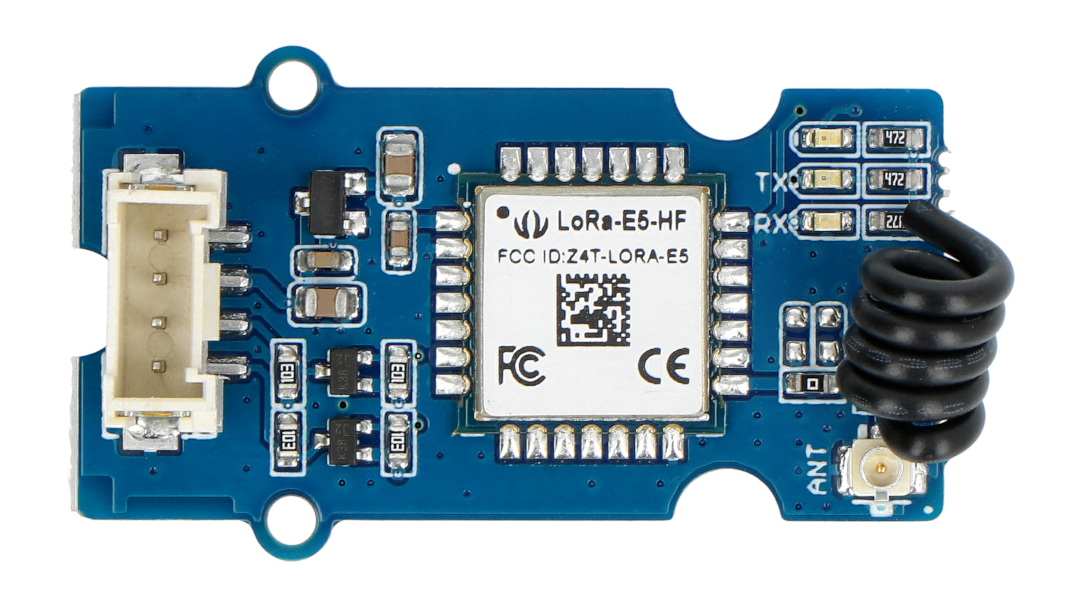

Moduł Grove Wio-E5.Specyfikacja Grove Wio-E5
- Napięcie zasilania: 3,3 V / 5 V
- Moc wyjściowa: do 20 dBm przy 3,3 V
- Częstotliwość pracy: 868 MHz / 915 MHz
- Protokół: LoRaWAN
- Wrażliwość: od -116,5 dBm do -136 dBm
- Modulacja: dalekiego zasięgu, (G)FSK, (G)MSK i BPSK
- Pobór prądu: 60 uA w trybie uśpienia
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 20 x 40 mm
Zawartość zestawu
- Wio terminal
- Grove Wio-E5
- Przewód USB typu C
