Opis produktu: Moduł LoRaWAN EU868 MHz z anteną - moduł rozszerzeń Unit - M5Stack U184-EU868
Moduł LoRaWAN Unit EU868 to zaawansowane rozszerzenie komunikacyjne dedykowane do systemów IoT, bazujące na energooszczędnym mikrokontrolerze STM32WLE5. Obsługuje europejskie pasmo o częstotliwości 868 MHz i oferuje pełną zgodność z protokołem LoRaWAN 1.0.3 (Class A, B, C), a także tryb komunikacji punkt-punkt (P2P). Dzięki bardzo dużej czułości odbioru (do -137 dBm) i dołączonej do zestawu antenie stub o zysku 2,8 dBi, zapewnia stabilny zasięg transmisji nawet w trudnych warunkach. Komunikacja z modułem odbywa się przez UART z wykorzystaniem komend AT. Niewielkie wymiary i kompatybilność z systemem LEGO ułatwiają montaż w projektach mobilnych i edukacyjnych.

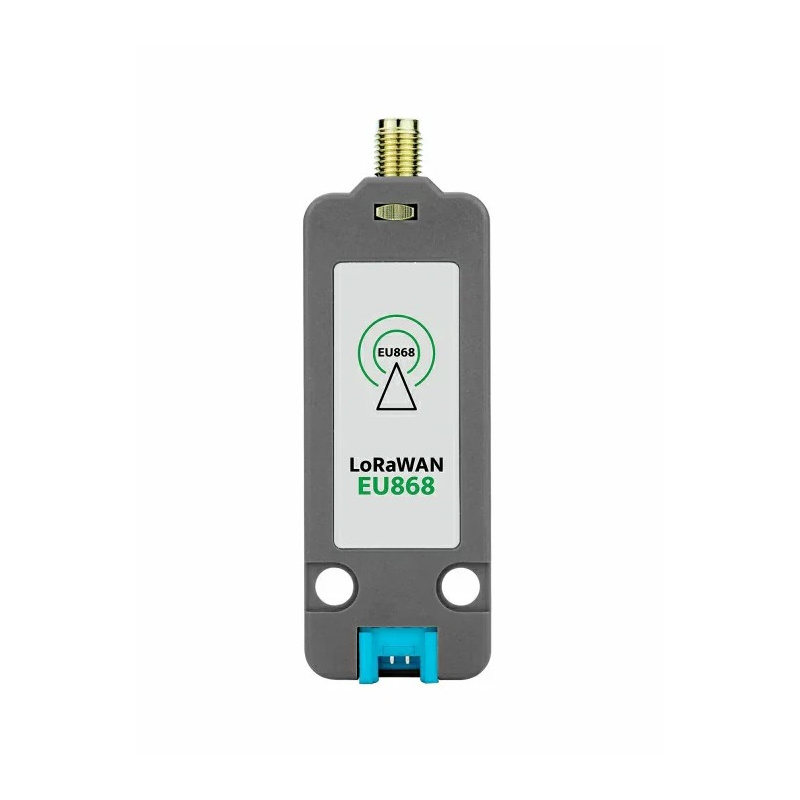

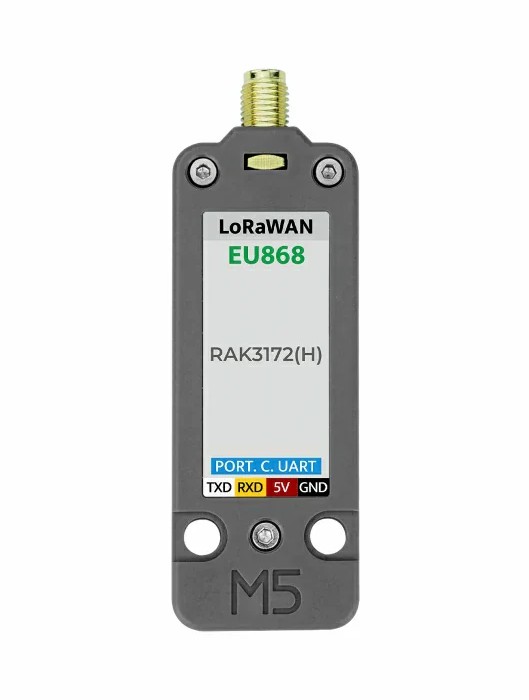

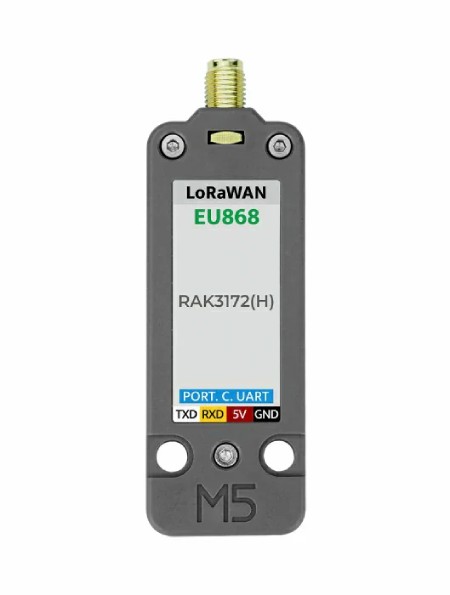

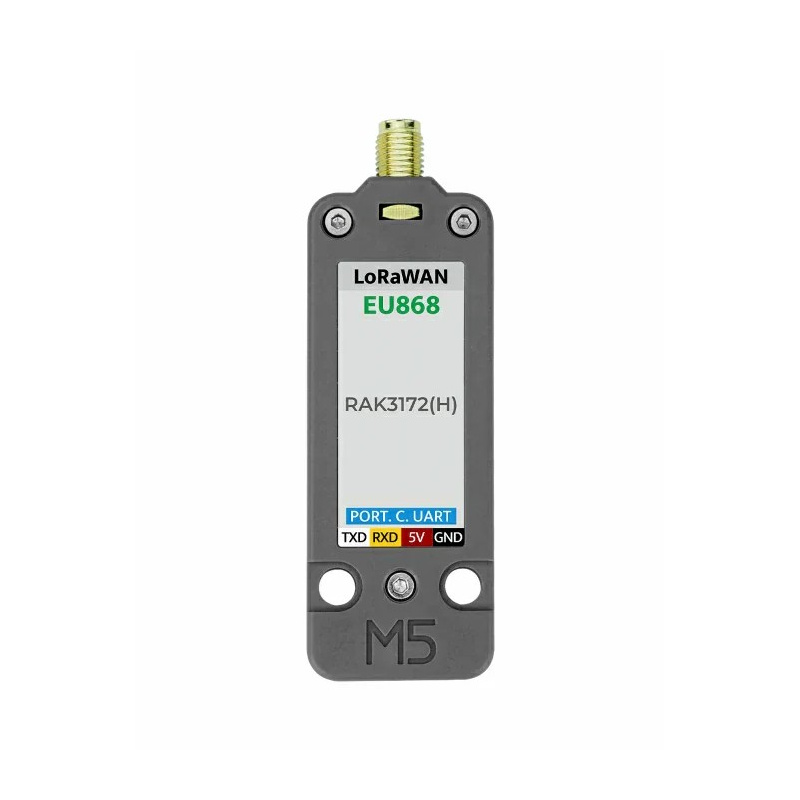

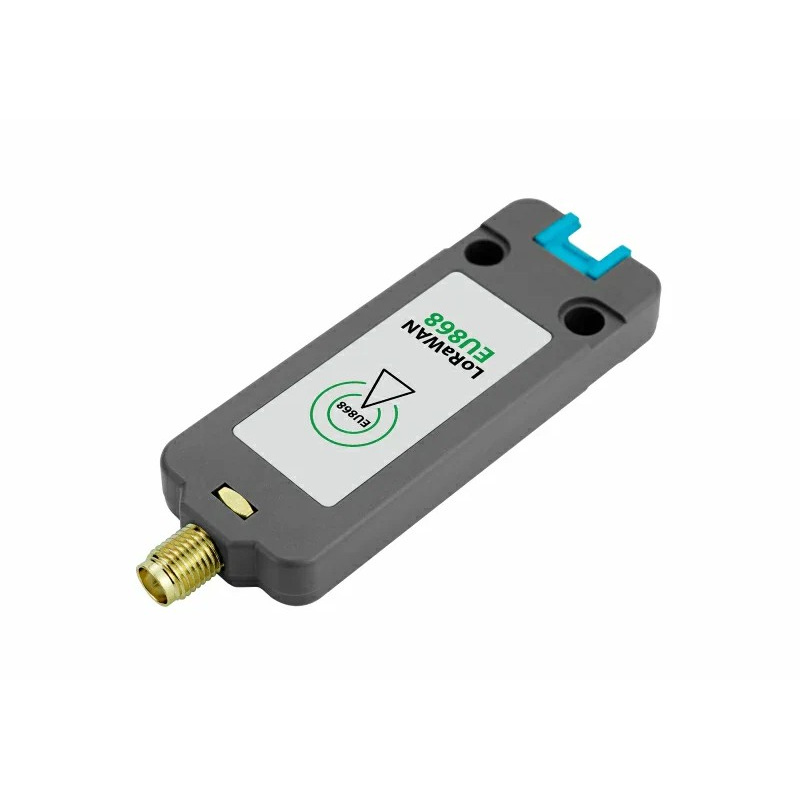

Moduł LoRaWAN EU868 MHz z anteną - moduł rozszerzeń Unit - M5Stack U184-EU868.

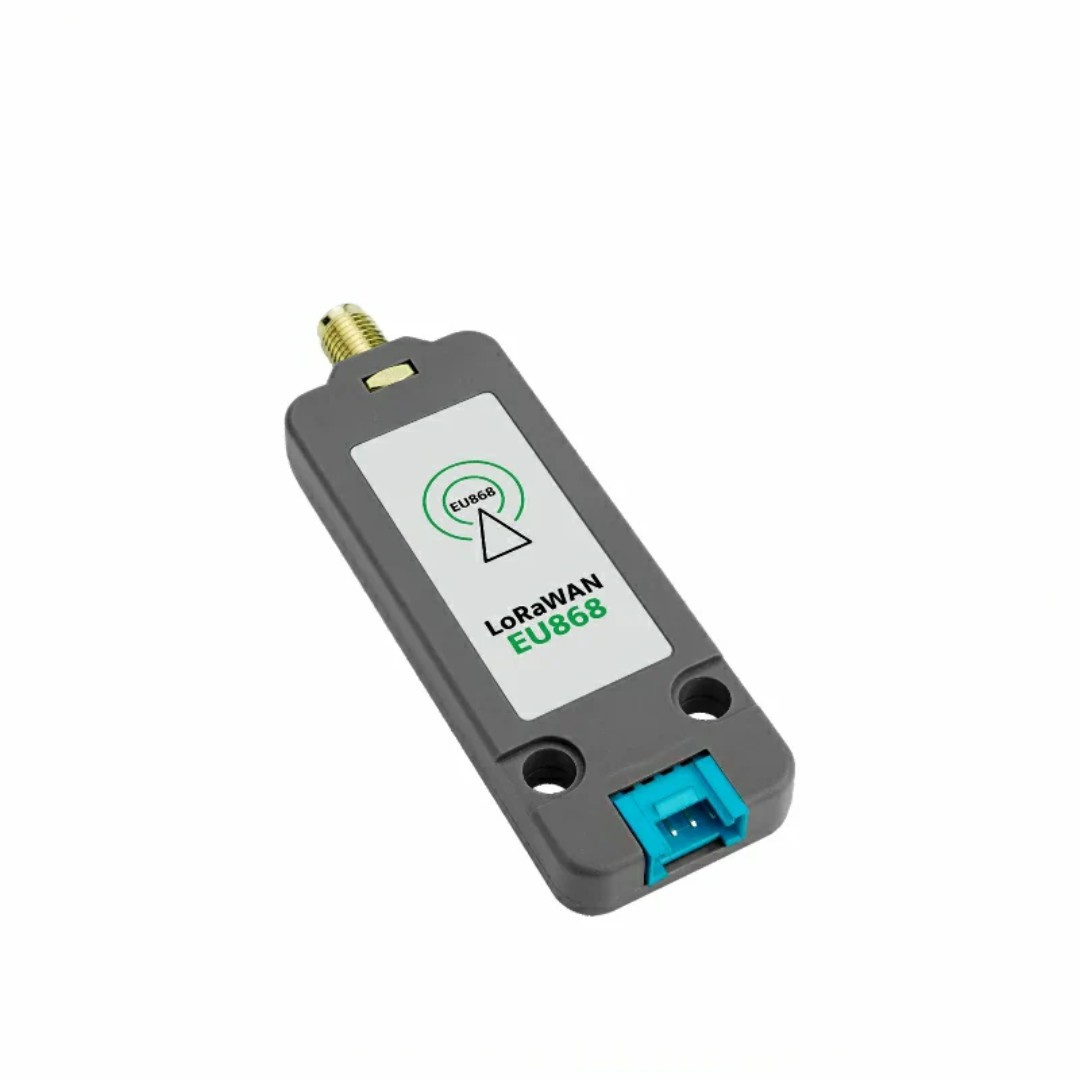

Moduł pracuje na częstotliwości 868 MHz.
Główne cechy modułu LoRaWAN EU868 MHz
- Układ STM32WLE5: 32-bitowy mikrokontroler z wbudowanym radiem LoRa, 256 KB Flash, 64 KB RAM
- Obsługa EU868 MHz: pasmo dedykowane dla Europy i zgodnych regionów
- Tryby pracy: LoRaWAN Class A, B, C oraz komunikacja P2P
- Wysoka czułość odbiornika: do -137 dBm, zapewnia stabilny odbiór na dużą odległość
- Duży zasięg transmisji: do 2300 m (125 kb/s), 1300 m (500 kb/s)
- Wbudowany stos LoRaWAN: zgodność z protokołem LoRaWAN 1.0.3
- Obsługa AT-komend: konfiguracja przez UART, domyślnie 115200 b/s
- Niska konsumpcja energii: tryb uśpienia 28,6 mikroampera, tryb czuwania 7,2 miliampera
- Wysokiej jakości antena: stub 2,8 dBi, długość 195 mm, złącze SMA
- Platformy developerskie: Arduino IDE, UIFlow 1.0 i 2.0
W naszej ofercie znajdziesz także inne moduły M5Stack
Podłączenie i kompatybilność modułu

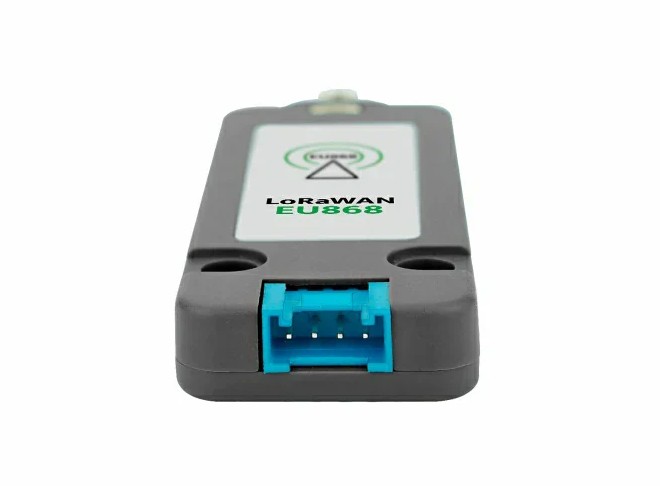

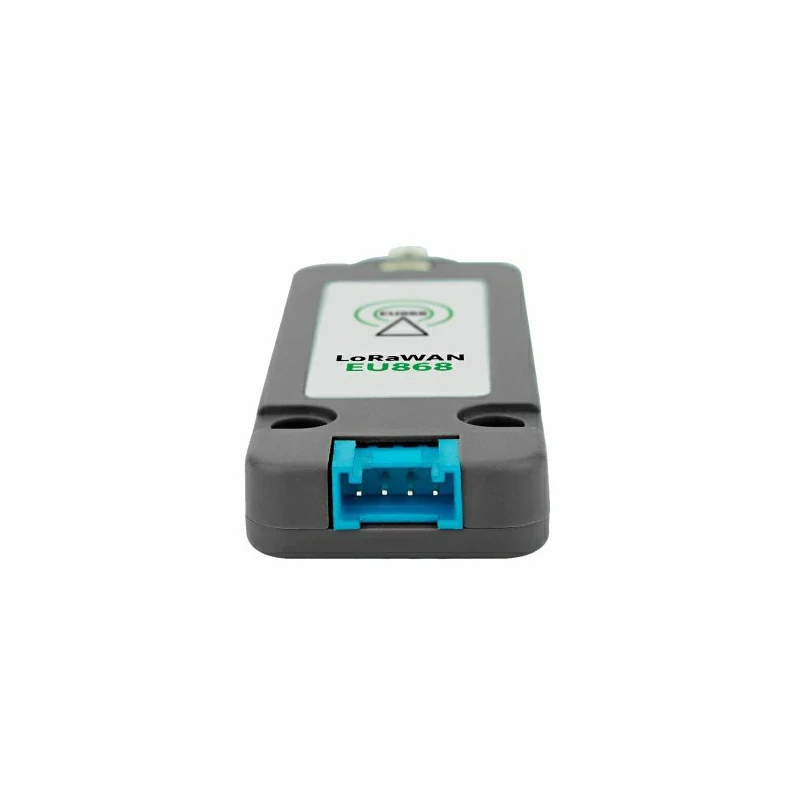

Moduł Unit LoRaWAN EU868 komunikuje się z systemem nadrzędnym przez interfejs UART, domyślnie skonfigurowany na prędkość 115200 b/s. Obsługuje zestaw komend AT, umożliwiających pełną konfigurację parametrów transmisji i trybów pracy. W zestawie znajduje się przewód Grove, pozwalający na łatwe podłączenie do innych modułów M5Stack lub zewnętrznych mikrokontrolerów. Moduł jest kompatybilny z platformami Arduino IDE, UIFlow 1.0 i 2.0, co ułatwia integrację z istniejącymi projektami edukacyjnymi, prototypowymi i komercyjnymi.
Zastosowania modułu
Moduł LoRaWAN Unit EU868 znajduje zastosowanie w projektach, które wymagają długiego zasięgu komunikacji i energooszczędnej transmisji danych. Doskonale sprawdzi się jako:
- Węzeł zbierający dane w inteligentnym rolnictwie
- Czujnik środowiskowy w systemach monitorowania jakości powietrza i wody
- Moduł przesyłania danych w sieciach przemysłowych
- Element systemów automatyki domowej lub miejskiej
Dzięki komunikacji UART i szerokiej obsłudze platform programistycznych, idealnie nadaje się również do zastosowań edukacyjnych i prototypowania.

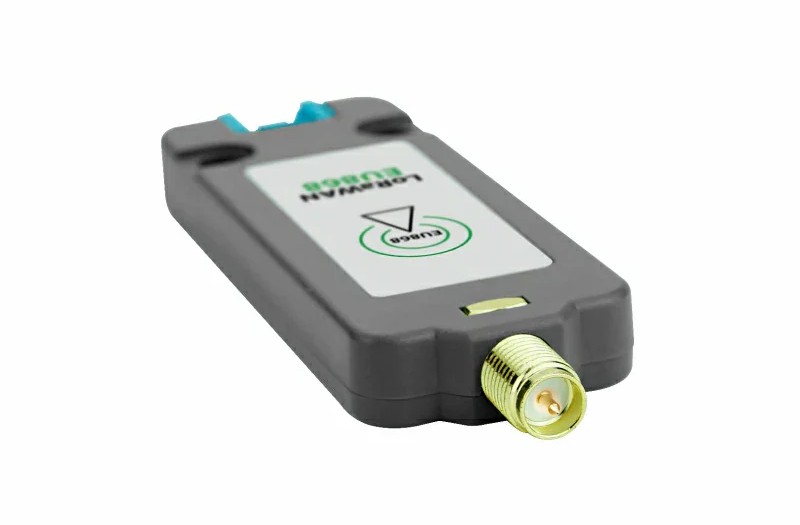

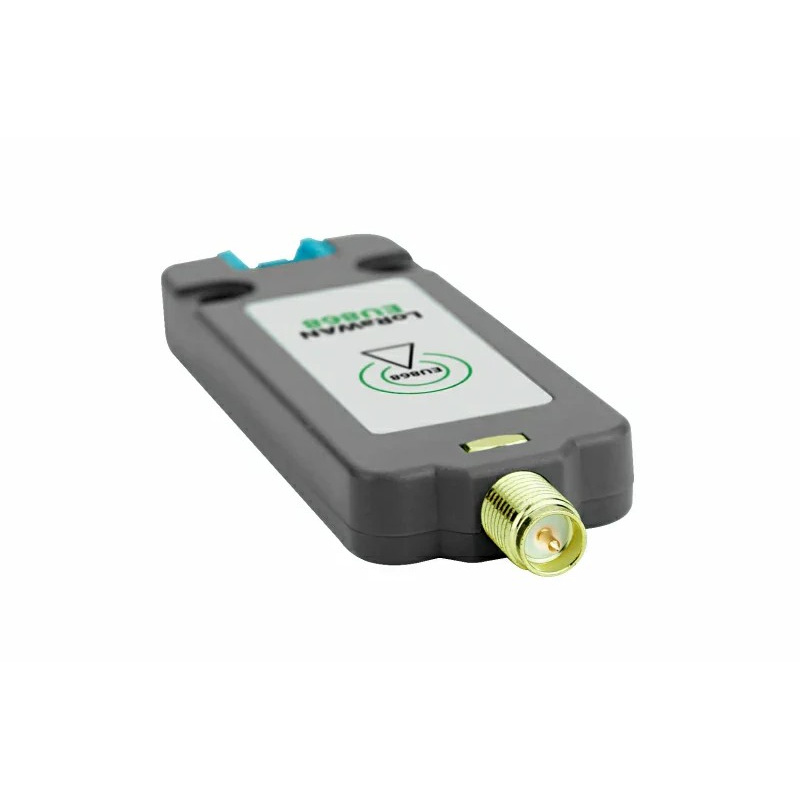

Moduł wyposażony jest w złącze dla zewnętrznej anteny SMA.

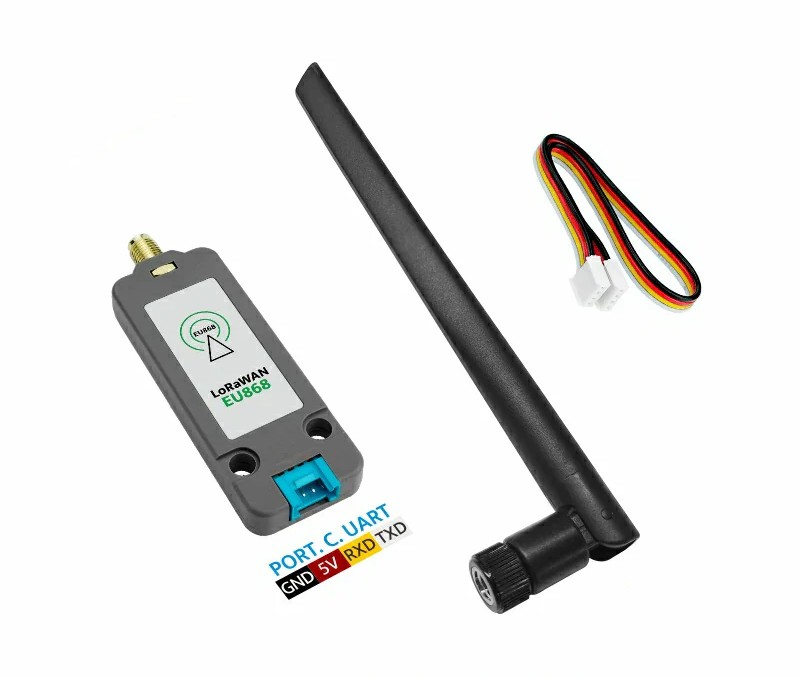

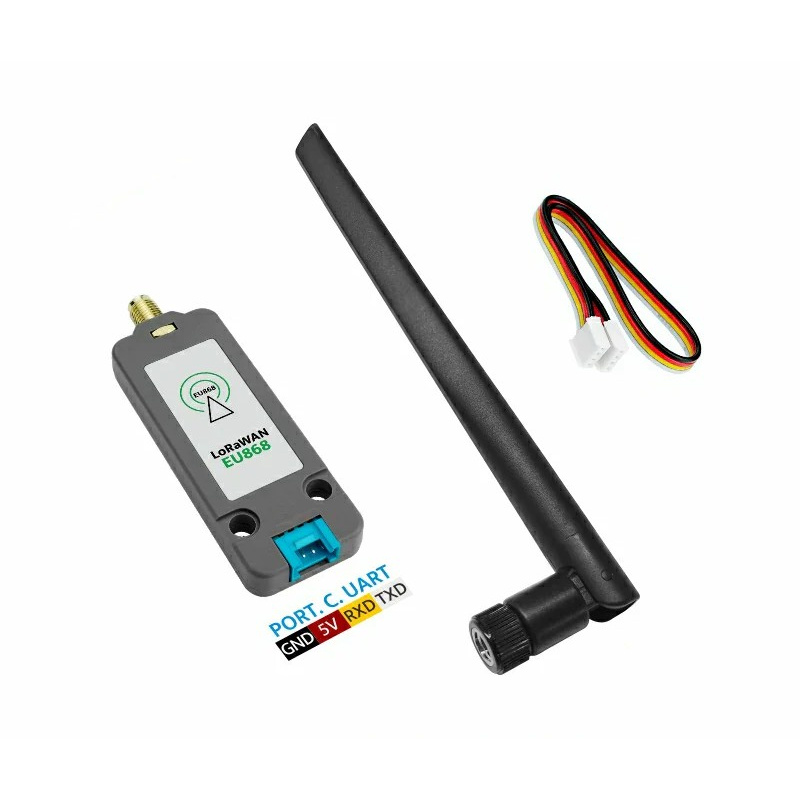

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu LoRaWAN EU868 MHz
- Procesor: STM32WLE5 (256 kB Flash, 64 kB RAM)
- Częstotliwość pracy: od 868 MHz do 870 MHz
- Tryby pracy: LoRaWAN Class A, B, C oraz P2P
- Czułość odbiornika: -137 dBm
- Zasięg transmisji: do 2300 m przy 125 kb/s, 1300 m przy 500 kb/s
- Tryby aktywacji: OTAA, ABP
- Interfejs komunikacyjny: UART, domyślnie 115200 b/s, komendy AT
- Pobór prądu:
- Tryb czuwania: 7,23 mA
- Tryb uśpienia: 28,61 mikroampera
- Odbiór danych (125 kb/s): 8,43 mA
- Transmisja danych (125 kb/s): 117,16 mA
- Napięcie zasilania: 5 V DC
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 71,4 x 24 x 8 mm
- Masa: 31,9 g
Zawartość zestawu
- 1x Moduł Unit LoRaWAN EU868 (STM32WLE5)
- 1x Przewód Grove o długości 20 cm
- 1x Antena stub 2,8 dBi (195 mm, złącze SMA)
