Opis produktu: Gateway H2 - moduł komunikacyjny - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - moduł rozszerzeń Unit - M5Stack U195
Unit Gateway H2 od M5Stack to nowoczesny moduł bramki komunikacyjnej zaprojektowany na bazie układu ESP32-H2-MINI-1-N2. Umożliwia łączność w standardach ZigBee 3.0, Thread 1.3 oraz Matter (oparty na Thread), opierając się na protokole IEEE 802.15.4. Wbudowany silnik szyfrowania sprzętowego zapewnia wysokie bezpieczeństwo transmisji, a komunikacja odbywa się przez interfejs UART (PORT.C). Moduł może pełnić funkcję zarówno bramki (Thread Border Router), jak i urządzenia końcowego, a dzięki złączom USB typu C i Grove do programowania jest gotowy do szybkiego wdrożenia i integracji.

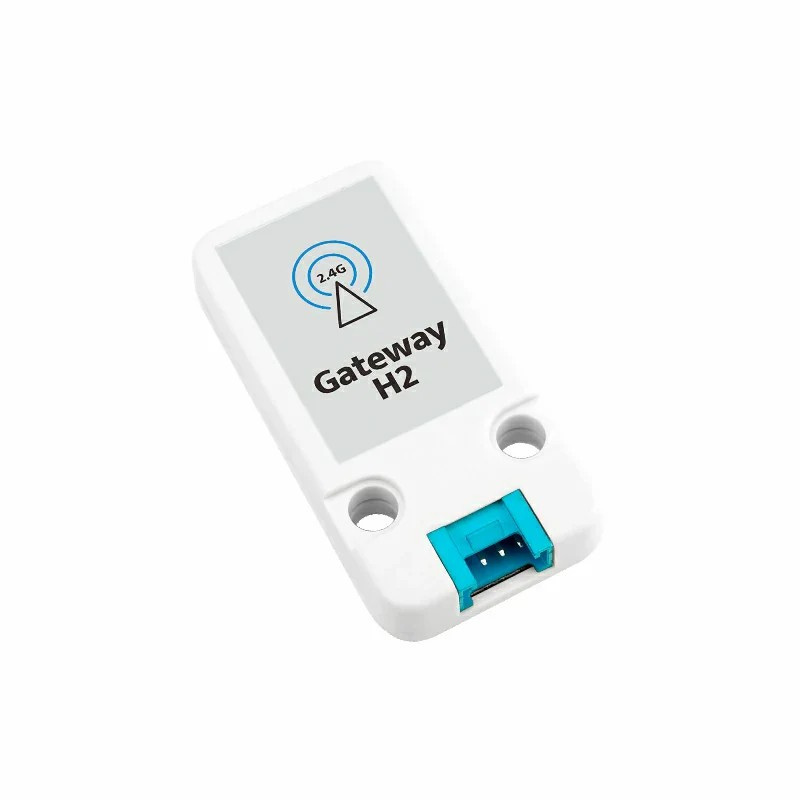

Gateway H2 - moduł komunikacyjny - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - moduł rozszerzeń Unit - M5Stack U195.

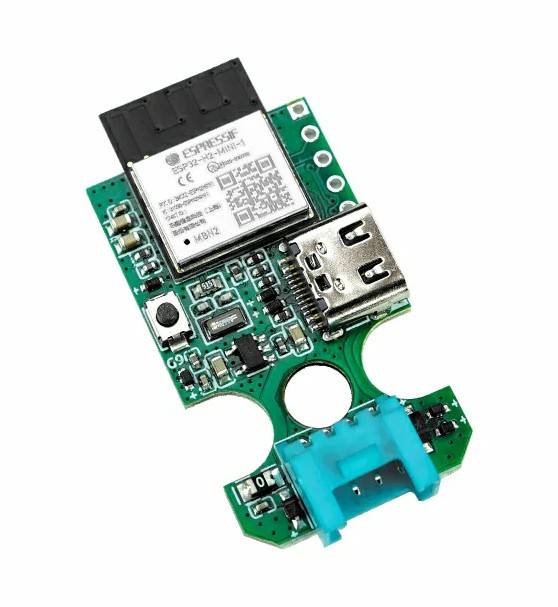

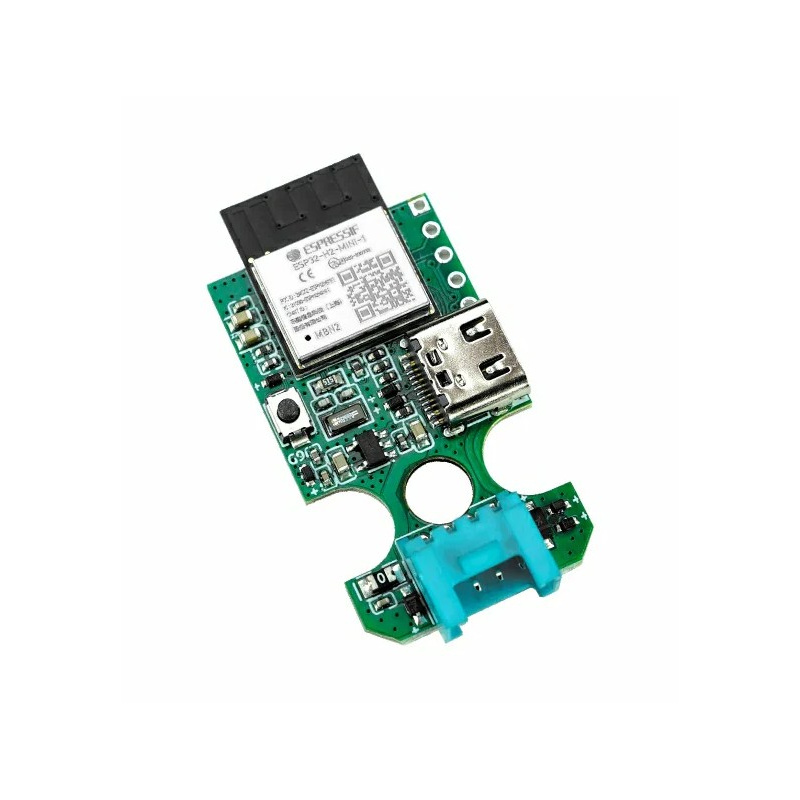

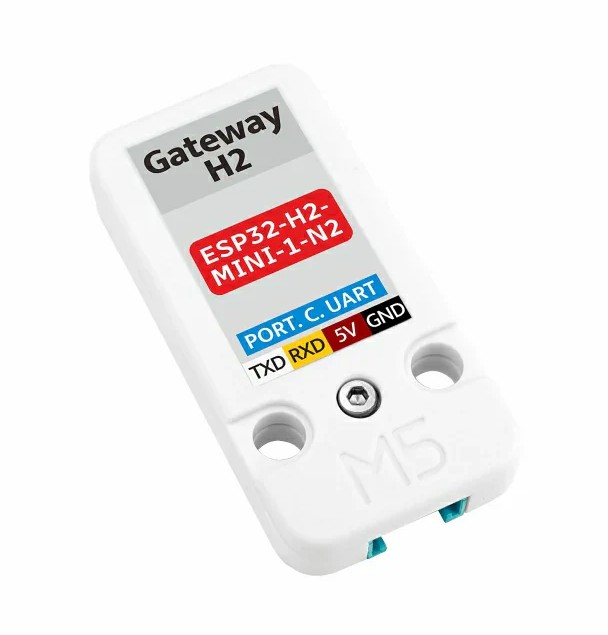

Unit Gateway H2 został zbudowany na układzie ESP32-H2-MINI-1-N2.
Główne cechy modułu Gateway H2
- ESP32-H2 (RISC-V 96 MHz): 32-bitowy jednordzeniowy procesor zoptymalizowany pod IoT
- Obsługa ZigBee, Thread i Matter: protokoły nowej generacji dla inteligentnych sieci
- Komunikacja UART przez Grove (PORT.C): szybka integracja z kontrolerami M5Stack
- Silnik szyfrowania sprzętowego: bezpieczeństwo na poziomie sprzętowym
- Niskie zużycie energii: tylko 92,7 µA w trybie uśpienia
- Obsługa ESP-IDF i Arduino IDE: bogate środowisko rozwoju
Wyprowadzenia i kompatybilność z M5Stack

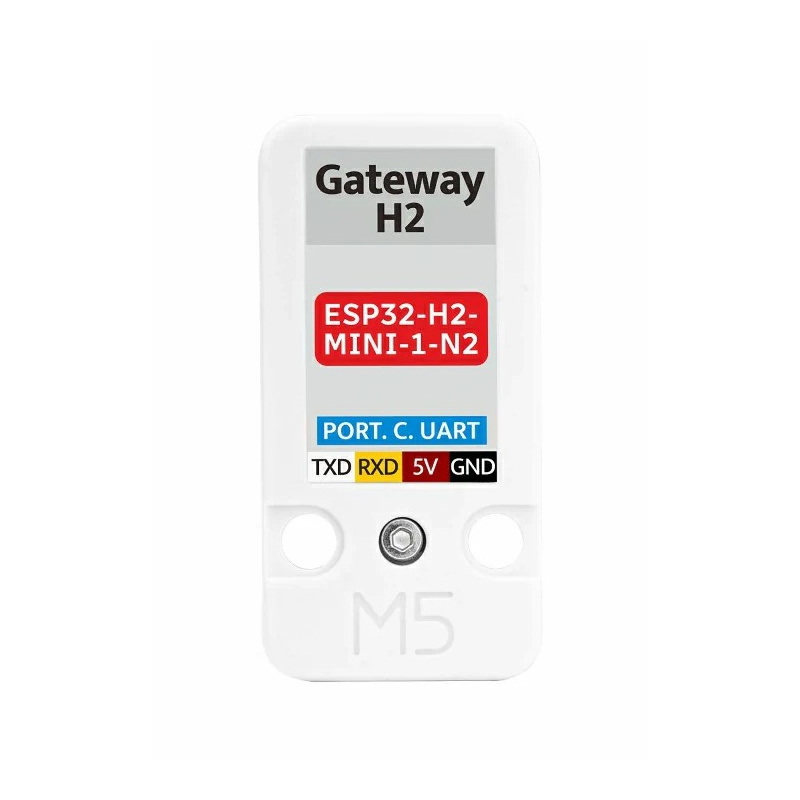

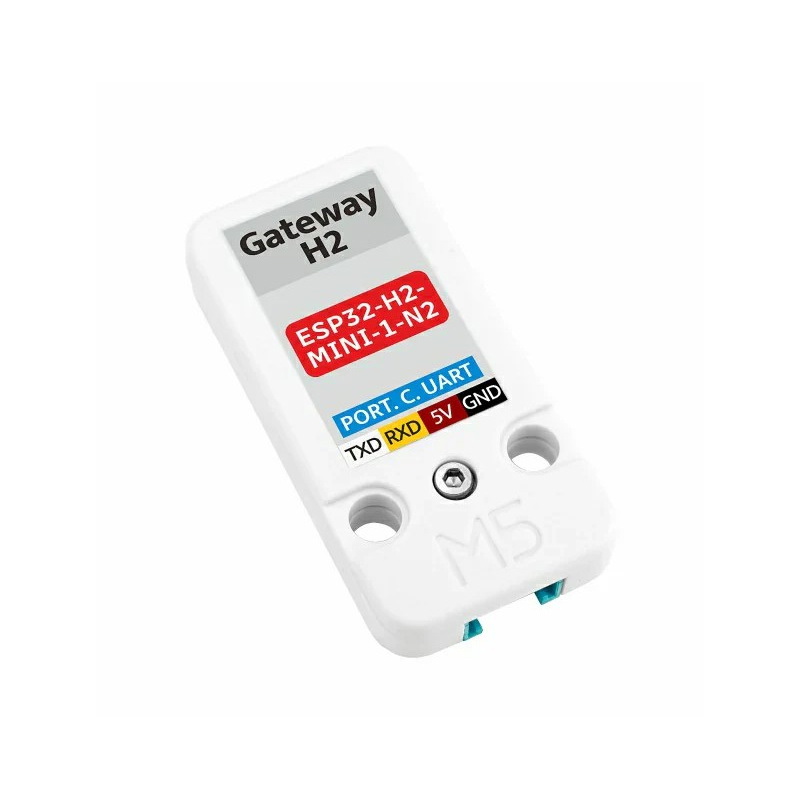

Moduł komunikuje się z jednostką główną za pomocą PORT.C (Grove), wykorzystując interfejs UART (UART_RX i UART_TX). Dla kontrolera CoreS3 port C to piny G17 (TX) i G18 (RX). Pinout modułu jest zgodny z typowym rozkładem Grove: GND (czarny), 5V (czerwony), UART_RX (żółty), UART_TX (biały). Dzięki standaryzowanemu złączu moduł współpracuje również z innymi kontrolerami M5Stack (np. Core2, Atom, StickC Plus).

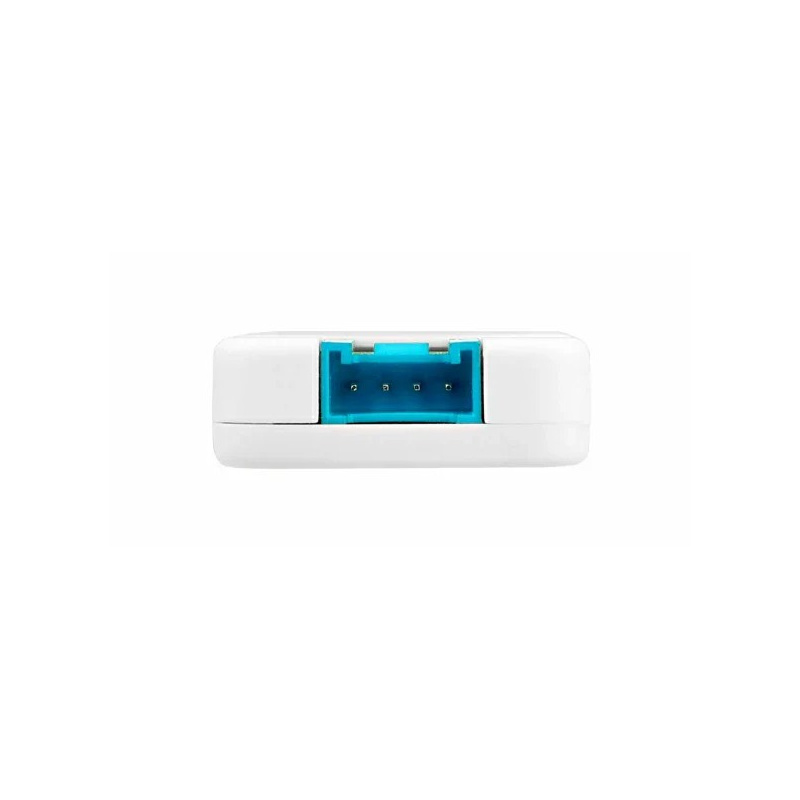

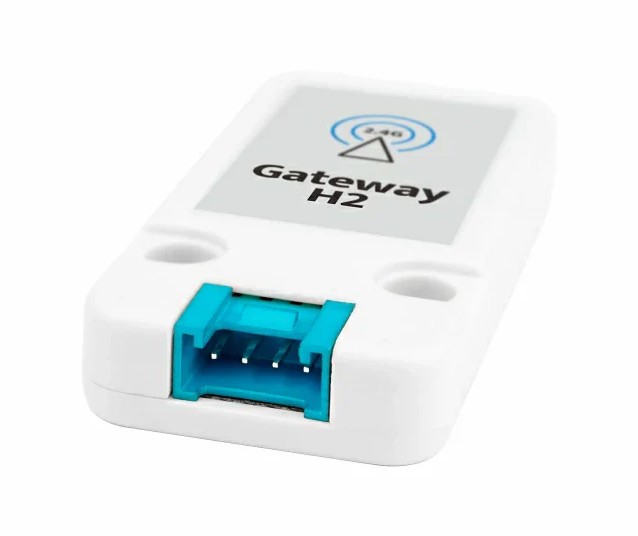

Moduł komunikuje się z hostem serii M5 za pośrednictwem portu szeregowego (UART) przez interfejs Grove.
Gateway H2 obsługuje protokoły połączeń ZigBee, Thread i Thread-based Matter.
Programowanie i integracja
Moduł wspiera środowiska Arduino IDE oraz ESP-IDF. Przeznaczony jest do tworzenia aplikacji takich jak Thread Border Router, urządzenia końcowe ZigBee czy węzły komunikacyjne Matter. M5Stack udostępnia oficjalne przewodniki, przykłady kodu oraz schematy. Programowanie możliwe jest poprzez port UART (z użyciem konwertera USB-UART) lub port USB typu C (tryb BOOT). Dodatkowo użytkownik ma dostęp do pełnej dokumentacji SDK.
Specyfikacja techniczna Gateway H2
- SoC: ESP32-H2-MINI-1-N2 (RISC-V 32-bit, 96 MHz)
- Pamięć Flash: 2 MB
- Antena: antena PCB na płytce
- Protokół: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Pobór prądu (praca): 5 V przy 26,08 mA
- Pobór prądu (standby): 5 V przy 16,16 mA
- Pobór prądu (sleep): 5 V przy 92,7 µA
- Komunikacja: UART (Grove, PORT.C)
- Złącze programujące: USB typu C + 4-pin UART
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 48 x 24 x 8,0 mm
- Masa: 6,9 g
Zawartość zestawu
- 1x Unit Gateway H2
- 1x Przewód Grove (20 cm)

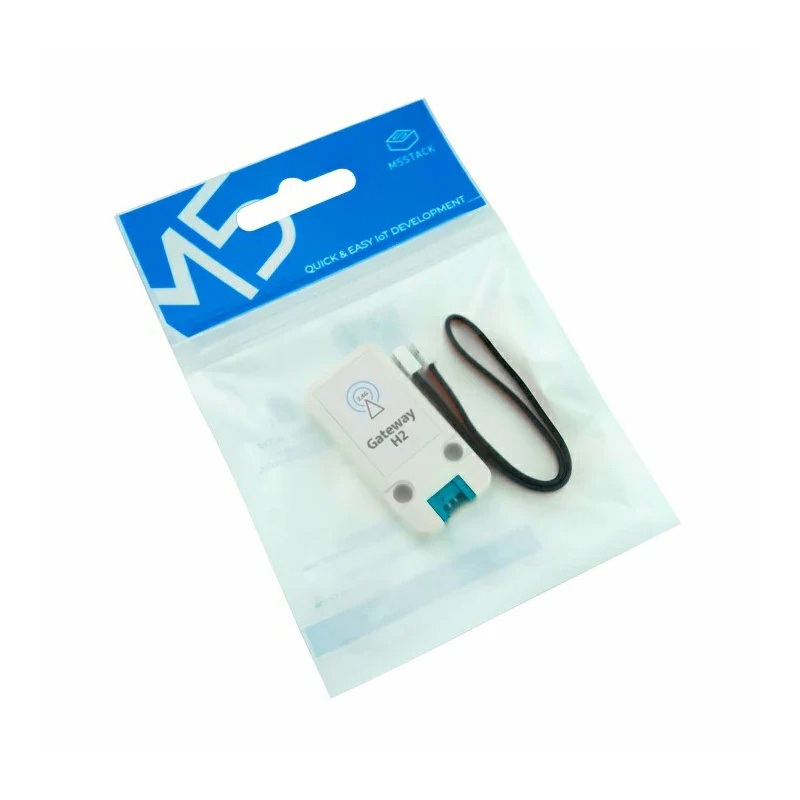

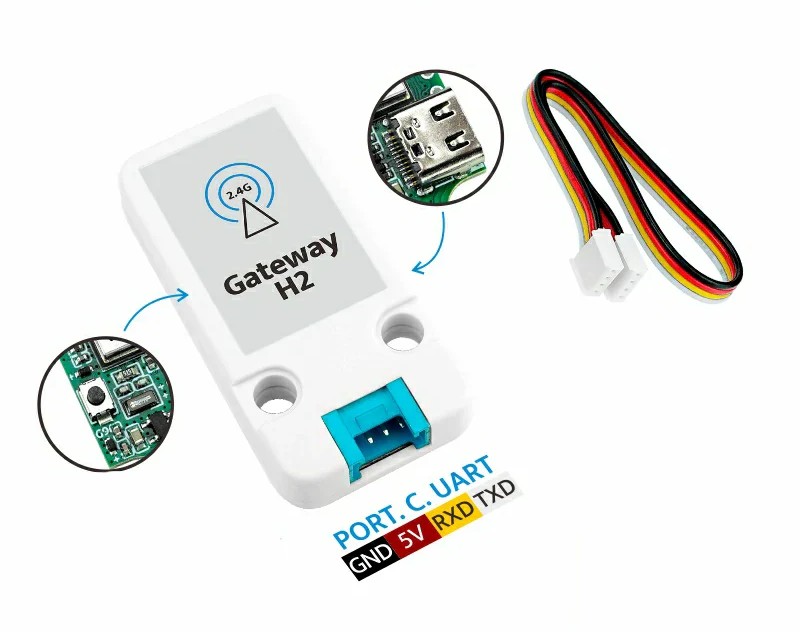

W zestawie z modułem znajduje się przewód Grove.
