Opis produktu: Unit ChainBUS - moduł rozszerzeń - STM32G031 - M5Stack U212
M5Stack Unit ChainBus jest uniwersalnym modułem komunikacyjnym przeznaczonym do budowy rozproszonych systemów opartych o ekosystem M5Stack. Zastosowany mikrokontroler STM32G031G8U6 odpowiada za konwersję protokołów oraz obsługę komunikacji pomiędzy urządzeniami wykorzystującymi magistralę UART Chain Bus. Moduł umożliwia łączenie wielu urządzeń w jednym łańcuchu komunikacyjnym, jednocześnie zapewniając obsługę dodatkowych interfejsów takich jak I2C, wejścia i wyjścia GPIO, przetwornik ADC oraz przerwania NVIC. Wbudowany firmware umożliwia automatyczne wykrywanie urządzeń, odczyt unikalnych identyfikatorów UID, sprawdzanie wersji oprogramowania oraz monitorowanie poprawności działania poprzez mechanizm heartbeat. Dzięki kompatybilności z UiFlow2 i Arduino IDE integracja z istniejącymi projektami jest szybka i nie wymaga skomplikowanej konfiguracji.

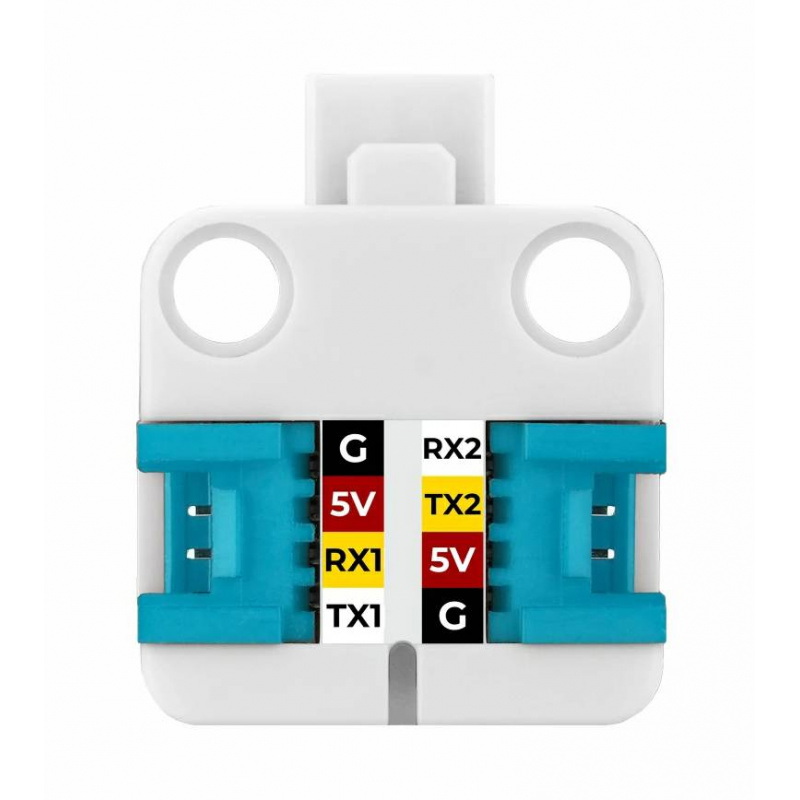

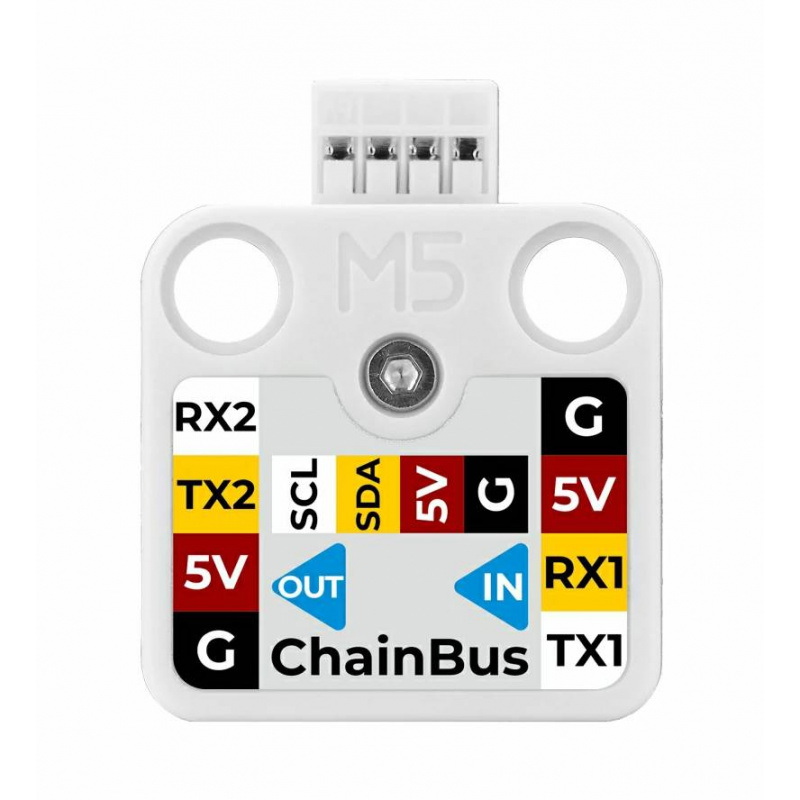

Unit ChainBUS - moduł rozszerzeń - STM32G031 - M5Stack U212.

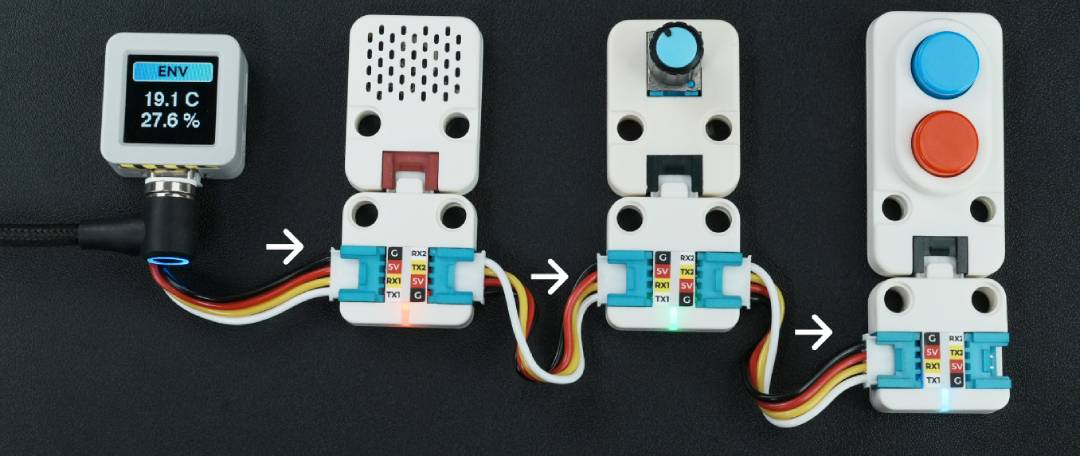

M5Stack Unit ChainBus znajduje zastosowanie wszędzie tam, gdzie wymagane jest łatwe rozszerzanie liczby urządzeń komunikujących się z jednym sterownikiem.
Główne cechy modułu
- Mikrokontroler STM32G031G8U6: wydajny kontroler odpowiadający za konwersję protokołów i zarządzanie komunikacją

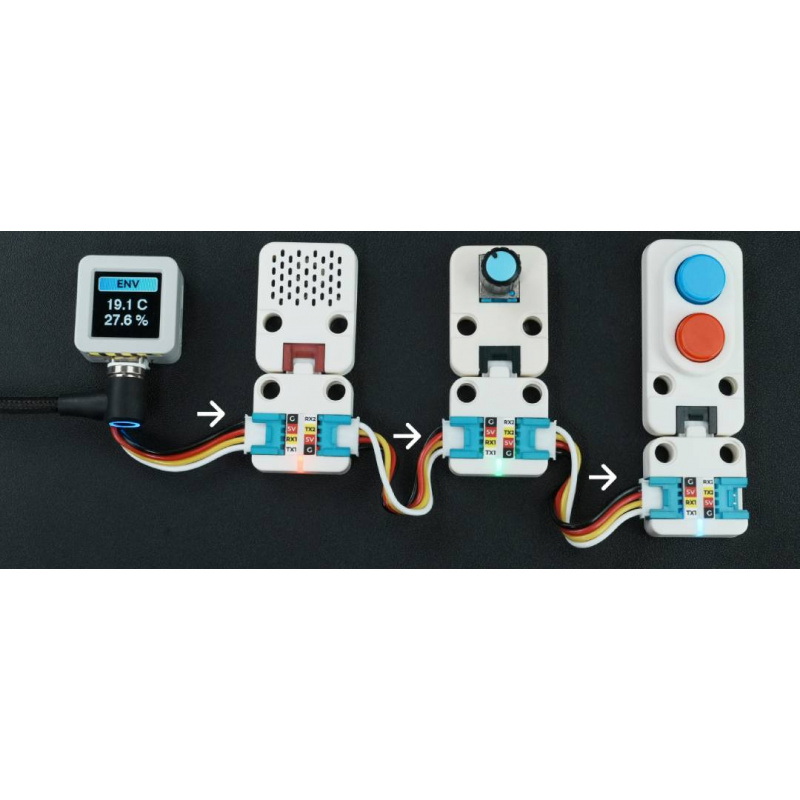

- Magistrala UART Chain Bus: umożliwia łańcuchowe połączenie jednego lub wielu urządzeń
- Obsługa wielu interfejsów: I2C, GPIO, ADC oraz NVIC dostępne poprzez złącze rozszerzeń

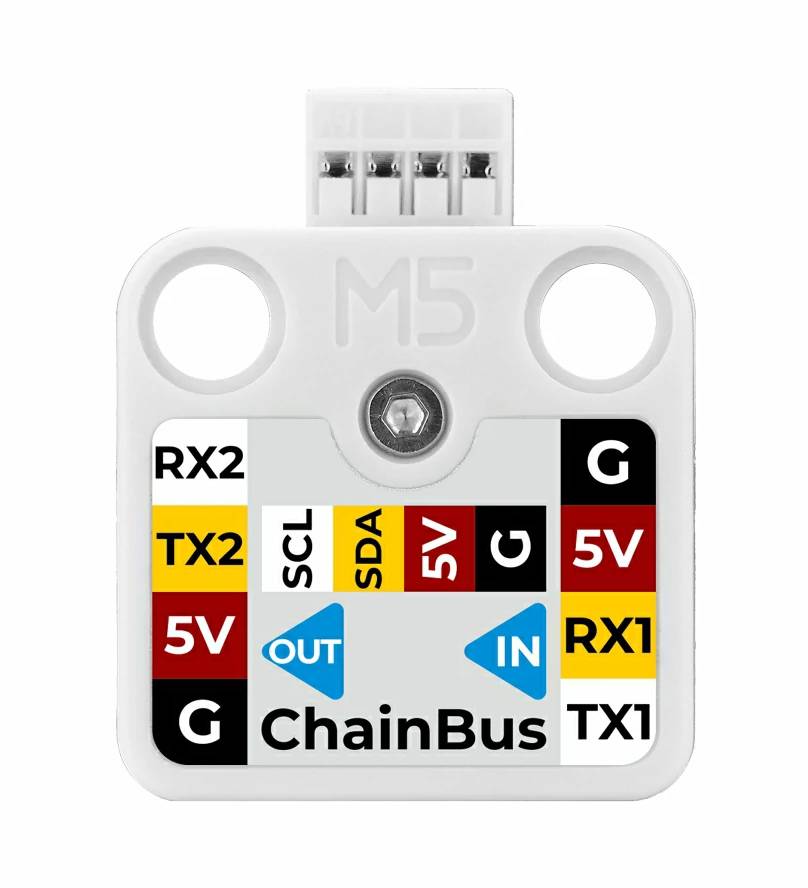

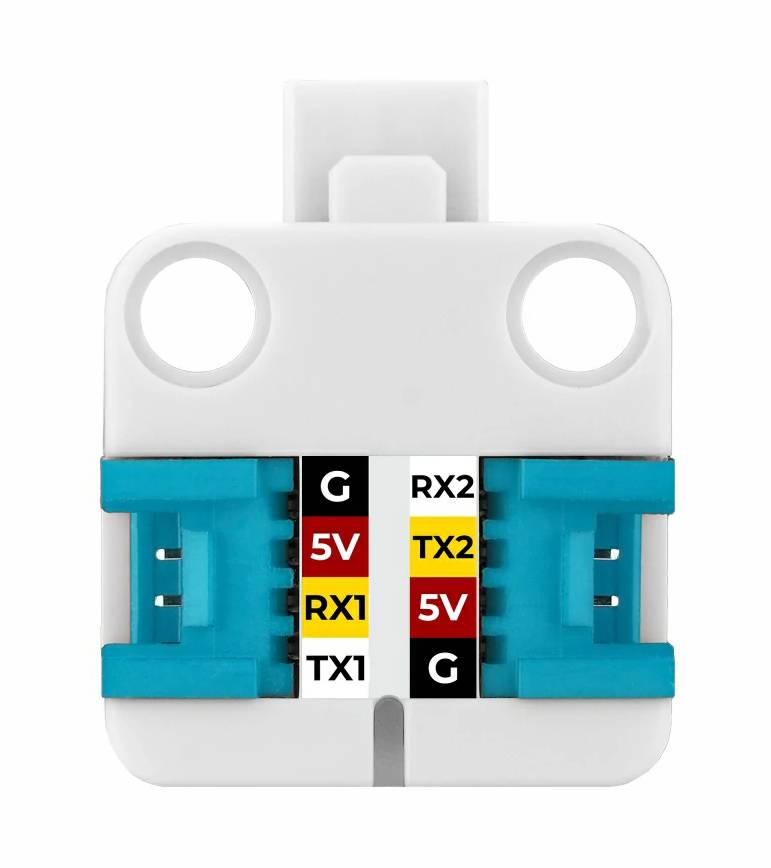

- Dwa porty UART HY2.0-4P: osobne złącza wejściowe i wyjściowe magistrali Chain Bus

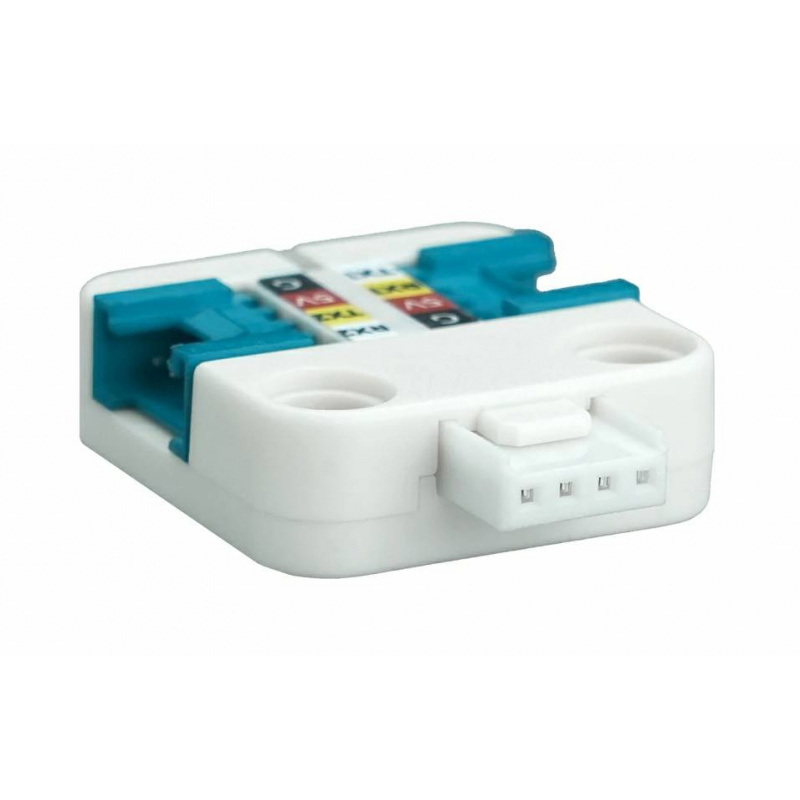

- Złącze rozszerzeń HY2.0-4P: umożliwia podłączenie modułów serii Unit
- Dioda RGB WS2812C - sygnalizacja stanu pracy urządzenia
- Kompatybilność z Arduino IDE i UiFlow2: łatwe tworzenie aplikacji
- Rozbudowane funkcje magistrali: obsługa UID, wersji oprogramowania, heartbeat oraz wykrywania urządzeń
Specyfikacja techniczna Unit ChainBUS
- Mikrokontroler: STM32G031G8U6
- Komunikacja: UART 115200 bps (8N1)
- Protokół: Chain Bus UART
- Interfejsy: 2 x HY2.0-4P UART, 1 x HY2.0-4P wielofunkcyjny
- Interfejs rozszerzeń: I2C, GPIO, ADC, NVIC
- Dioda LED: 1 x WS2812 RGB
- Funkcje magistrali: UID, wykrywanie urządzeń, odczyt wersji, heartbeat
- Platformy programistyczne: Arduino IDE, UiFlow2
- Pobór prądu: 17,72 mA przy 3,3 V (maksymalna jasność białego światła RGB)
- Wymiary: 29,8 x 24 x 8 mm
- Masa: 5,9 g

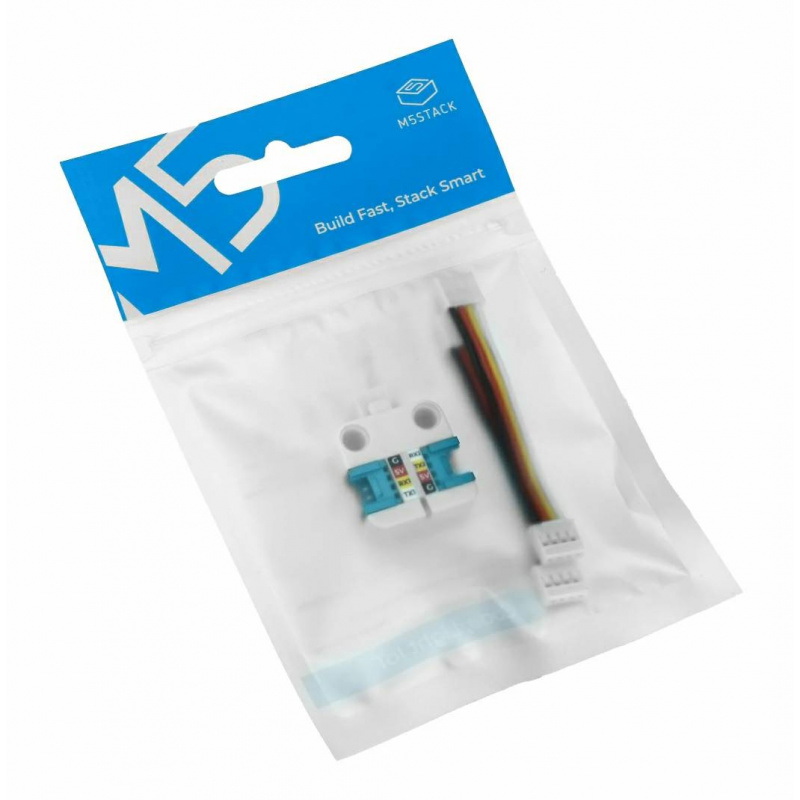

Zawartość zestawu
- 1x M5Stack Unit ChainBus
- 2x Przewód HY2.0-4P Grove - 5 cm
Moduł pozwala budować skalowalne systemy automatyki oraz upraszcza integrację różnych interfejsów sprzętowych.
