Opis produktu: Unit C6L - moduł LoRa do Meshtastic - SX1262, ESP32-C6 - M5Stack U202
Moduł M5Stack C6L to wszechstronna jednostka komunikacyjna LoRa, integrująca wydajny układ ESP32-C6 z dwoma rdzeniami RISC-V i transceiver SX1262. Urządzenie obsługuje zakres częstotliwości od 868 MHz do 923 MHz oraz nowoczesną łączność WiFi 6 (2,4 GHz). Dzięki wbudowanemu monochromatycznemu ekranowi OLED 0,66'', diodzie RGB WS2812C, buzzerowi i przyciskowi - C6L oferuje intuicyjną interakcję z użytkownikiem. Zastosowanie złączy SMA oraz interfejsu Grove HY2.0-4P umożliwia łatwe rozszerzanie projektu o dodatkowe moduły. Moduł posiada zabezpieczenie przed przepięciem oraz jest w pełni kompatybilny z systemem Meshtastic, a także umożliwia samodzielne programowanie np. w Arduino IDE.

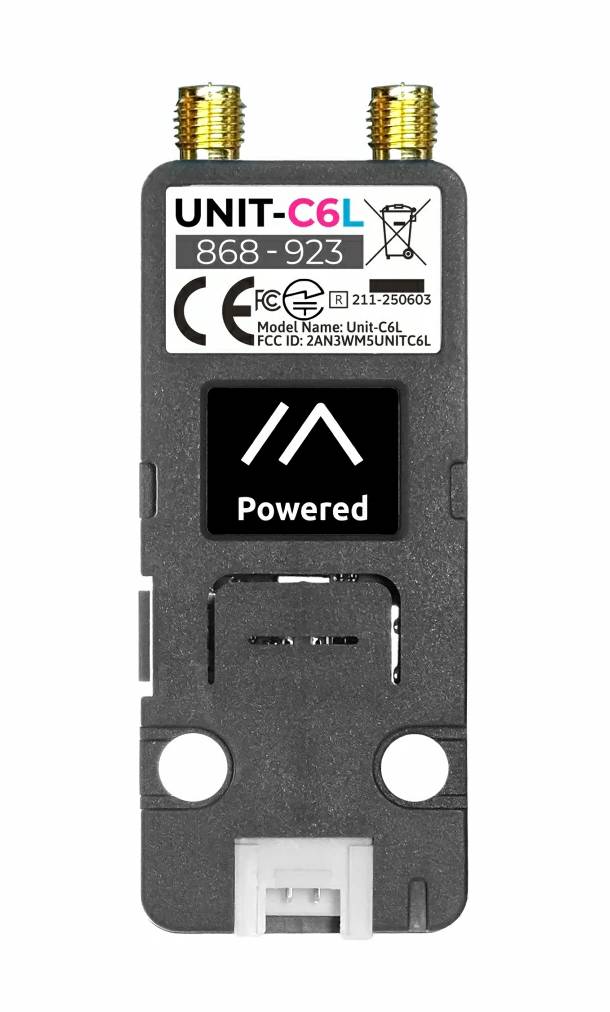

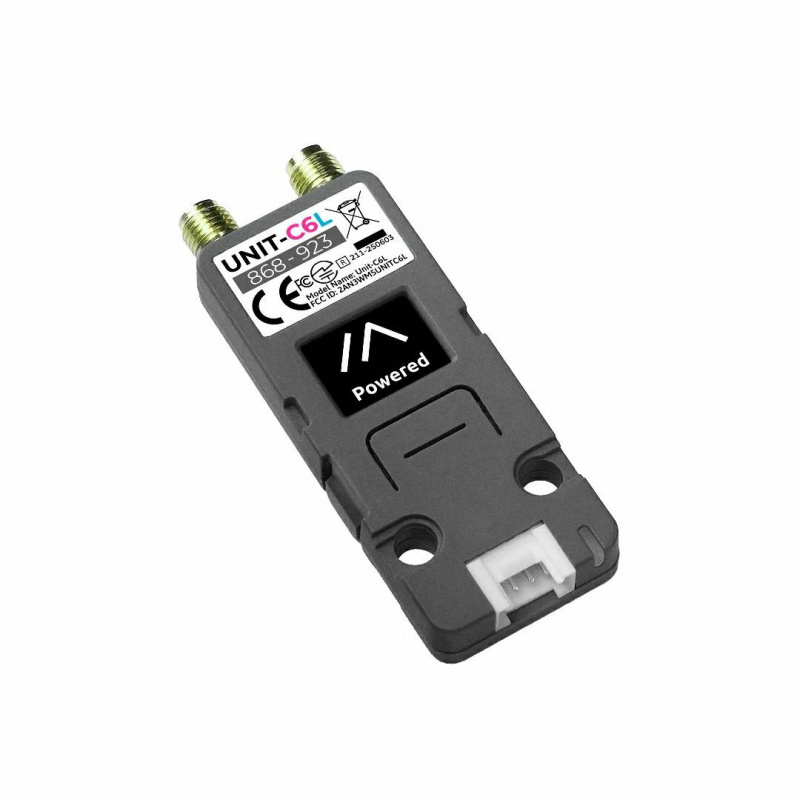

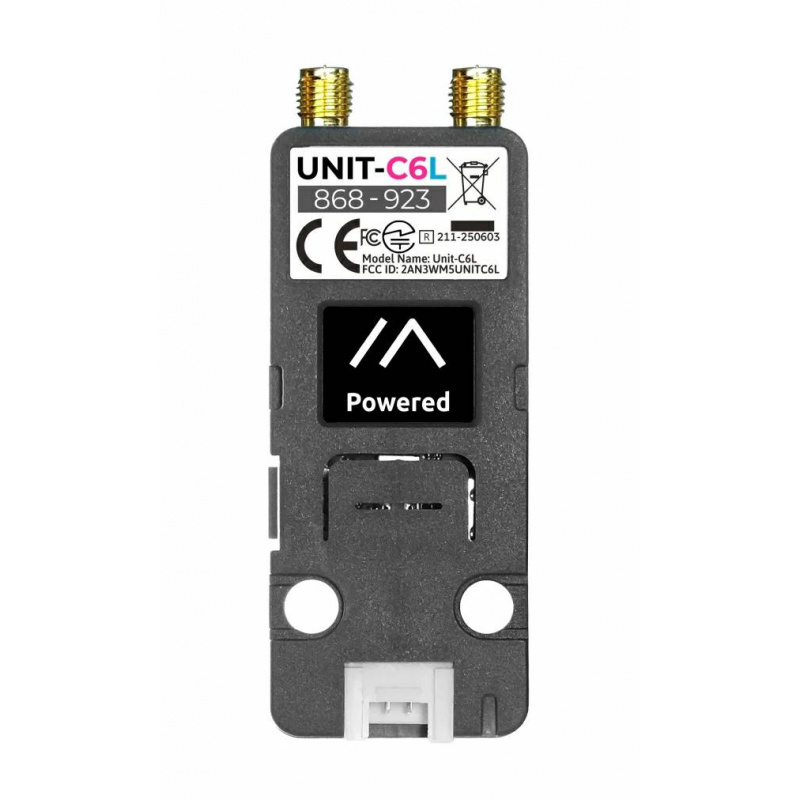

Unit C6L - moduł LoRa do Meshtastic - SX1262, ESP32-C6 - M5Stack U202.

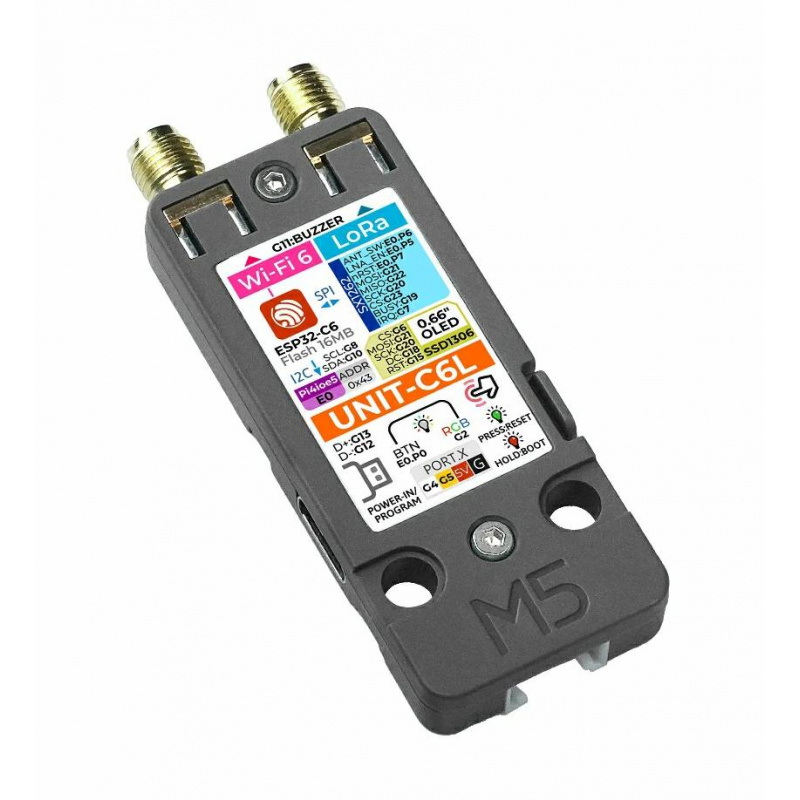

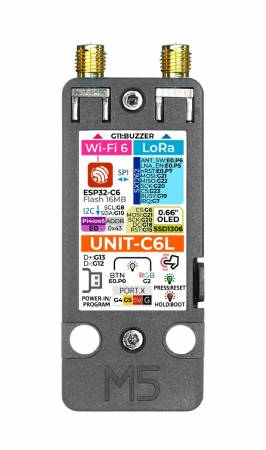

Unit C6L wyposażony jest w moduł Stamp C6LoRa z ESP32-C6 i SX1262.
Główne cechy Unit C6L
- Wydajny mikrokontroler ESP32-C6: obsługuje WiFi 6, Bluetooth LE i LoRa
- Moduł SX1262: niskopoborowy transceiver LoRa z dużą czułością (-147 dBm)
- Obsługa Meshtastic: gotowy do działania w sieciach LoRa Mesh
- Wyświetlacz OLED: ekran 0,66'' SSD1306 o rozdzielczości 64 x 48 px
- Interakcja z użytkownikiem: buzzer, przycisk, programowalna dioda RGB WS2812C
- Rozszerzenia: złącze HY2.0-4P i otwory kompatybilne z LEGO

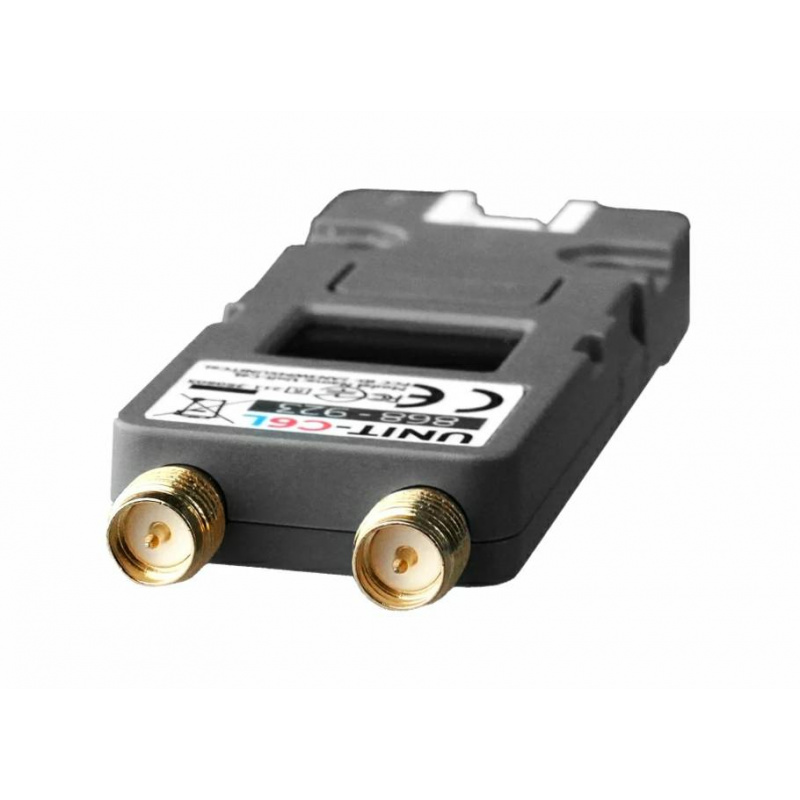

- Łączność bezprzewodowa: 2x SMA dla WiFi 6 i LoRa z dołączonymi antenami
Programowanie i integracja z Arduino IDE
Dzięki pełnej zgodności z Arduino IDE, programowanie modułu C6L jest intuicyjne. Producent udostępnia dedykowany profil PlatformIO oraz bibliotekę M5Unified. W celu wejścia w tryb programowania, wystarczy podłączyć urządzenie przez USB typu C i przytrzymać przycisk RESET przez 3 sekundy. Moduł można w pełni konfigurować, rozwijać o własne funkcje, a także tworzyć zaawansowane aplikacje do komunikacji terenowej, monitoringu i IoT.

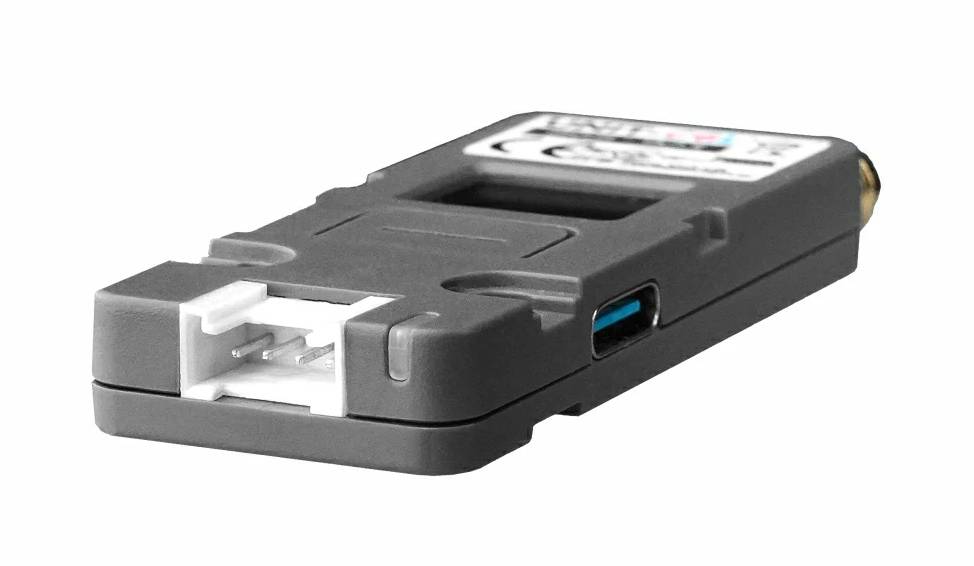

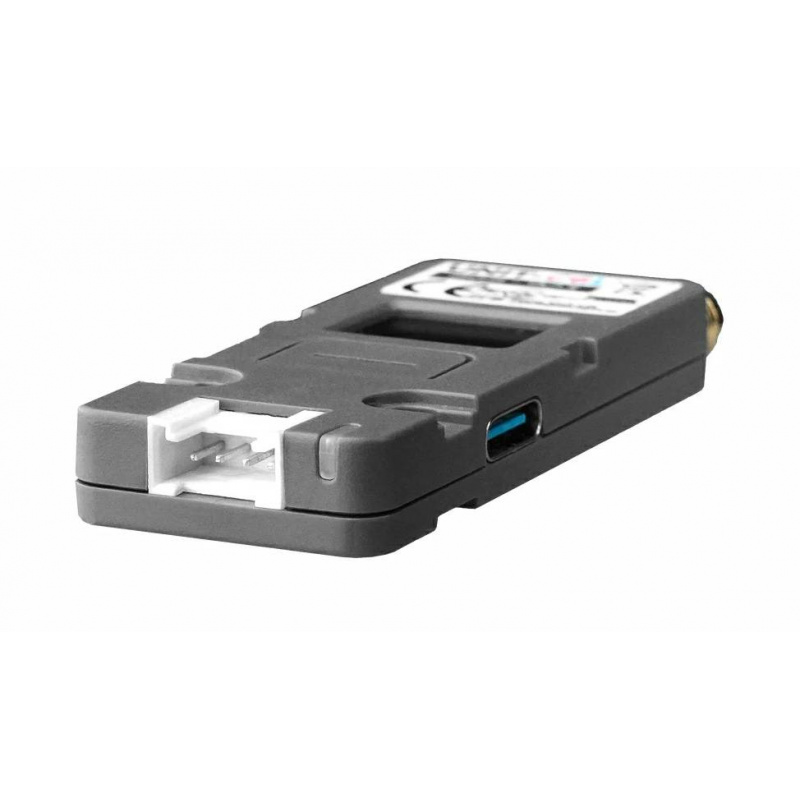

Interfejs Grove oraz otwory montażowe LEGO pozwalają na łatwą rozbudowę.

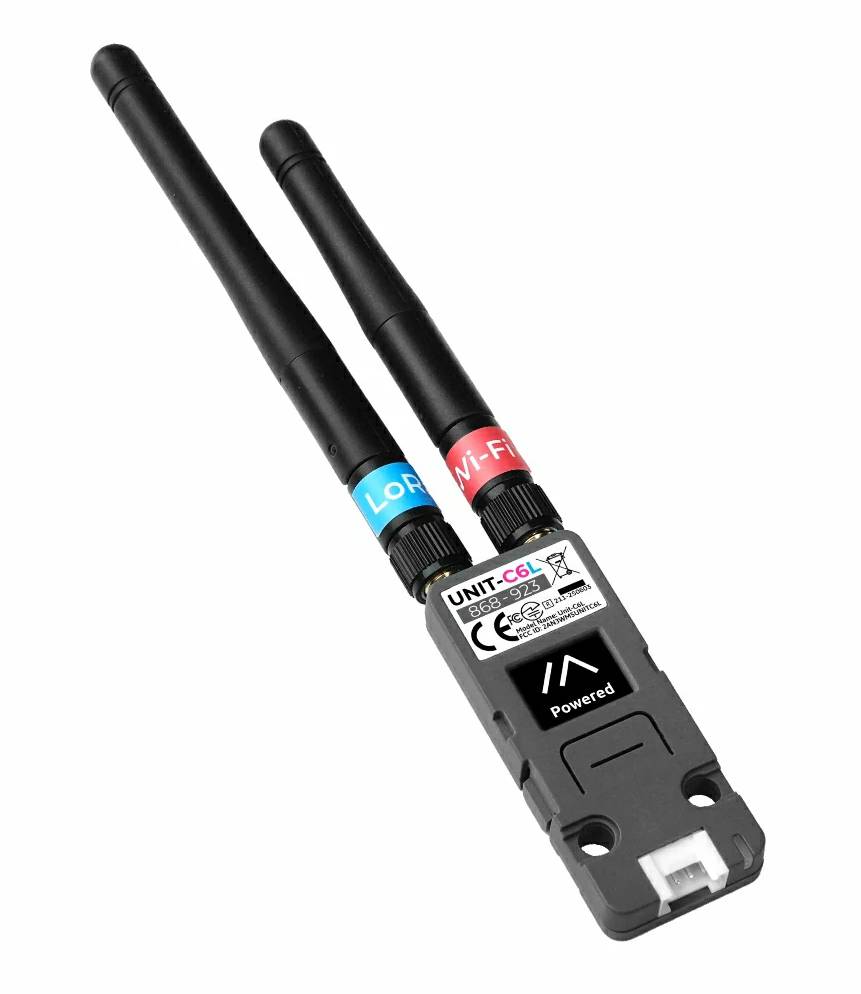

W zestawie znajdują się dwie anteny SMA.
Specyfikacja techniczna modułu M5Stack Unit C6L
- Mikrokontroler ESP32-C6 (dual-core RISC-V)
- Pamięć Flash: 16 MB
- Wyświetlacz OLED SSD1306 0,66'' 64 x 48 px
- Transceiver LoRa: SX1262, częstotliwość od 868 MHz do 923 MHz
- Maksymalna moc nadajnika: +22 dBm
- Czułość odbiornika: -147 dBm
- Łączność: WiFi 6 (2,4 GHz)
- Złącza antenowe: 2x SMA (WiFi i LoRa)
- Antena WiFi: długość 84 mm, złącze SMA (gwint zewnętrzny, pin żeński), częstotliwość 2,4 GHz, zysk 3 dBi
- Antena LoRa: długość 108 mm, złącze SMA (gwint zewnętrzny, pin żeński), częstotliwość 868 MHz, zysk 3 dBi
- Interfejsy: USB typu C, HY2.0-4P
- Elementy interakcji: buzzer, przycisk, dioda RGB
- Ochrona przepięciowa: AW32901FCR
- Pobór mocy (czuwanie): od 696,86 uA do 866,42 uA
- Wymiary: 62 x 24 x 8 mm
- Masa: 13,6 g
Zawartość zestawu
- 1 x M5Stack Unit C6L
- 1 x Antena SMA 2,4 GHz
- 1 x Antena SMA 868 MHz
- 1 x Przewód HY2.0-4P Grove (20 cm)
