DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

Indeks: MSS-25431 EAN: 6972934175472
DMX Unit to moduł komunikacyjny zaprojektowany do transmisji danych w standardzie DMX-512. Posiada izolowany transceiver RS485 (CA-IS3092W) z ochroną do 5 kVrms. Komunikuje się z hostem M5Stack przez interfejs Grove (UART) i działa w trybie half-duplex. Moduł wyposażony w 3-pinowe gniazdo XLR ułatwia podłączenie urządzeń DMX, a zintegrowany rezystor 120 Ω zapobiega odbiciom sygnału. Idealnie sprawdzi się do sterowania oświetleniem scenicznym, architektonicznym i dekoracyjnym.
DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183
36,90 zł
30,00 zł netto
Zapłać później
Producent: M5Stack

Opis produktu: DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

DMX Unit od M5Stack to kompaktowy moduł komunikacyjny przeznaczony do systemów DMX-512, wykorzystywanych głównie w sterowaniu oświetleniem scenicznym i dekoracyjnym. Wyposażony w izolowany transceiver RS-485 CA-IS3092W, zapewniający do 5 kVrms ochrony przed zakłóceniami elektrycznymi. Komunikacja odbywa się poprzez interfejs Grove (UART) z wykorzystaniem protokołu RS485 w trybie half-duplex, co umożliwia łatwe podłączenie do kontrolerów M5Stack. Dzięki 3-pinowemu złączu XLR (żeńskie), DMX Unit może być bezpośrednio podłączony do systemów oświetleniowych DMX. Wbudowany rezystor terminacyjny 120 Ω eliminuje problem odbić sygnału na końcu magistrali, co poprawia integralność transmisji. Moduł obsługuje transmisję danych z prędkością do 500 Kb/s (z czego DMX-512 wykorzystuje stałą wartość 250 Kbps). DMX Unit to doskonałe rozwiązanie dla systemów sterowania oświetleniem scenicznym, iluminacją architektoniczną i kontrolą urządzeń DMX.

DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

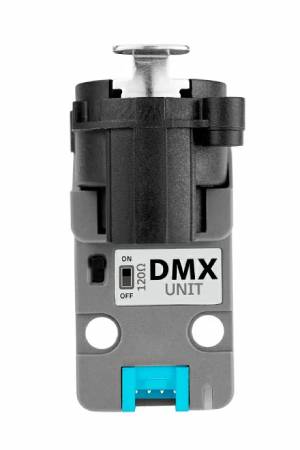

DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183.

DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

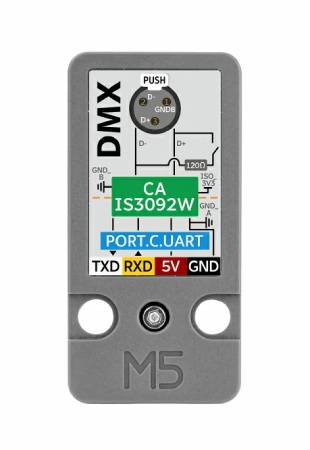

Moduł komunikacyjny do transmisji danych DMX-512.

Główne cechy DMX Unit

  • Obsługa DMX-512 - standardowy protokół do sterowania oświetleniem
  • Izolowany transceiver RS-485 (CA-IS3092W) - zapewnia do 5 kVrms ochrony przed zakłóceniami
  • Komunikacja przez Grove (UART) - łatwe połączenie z kontrolerami M5Stack
  • Gniazdo XLR 3-pinowe - standardowy interfejs DMX do łatwej integracji z urządzeniami
  • Rezystor 120 Ω - wbudowany przełącznik eliminuje odbicia sygnału w magistrali RS-485
  • Prędkość transmisji do 500 Kb/s - zgodność z protokołem DMX (250 Kb/s)
  • Kompaktowe wymiary - 48 x 40 x 25 mm, łatwa integracja z systemami sterowania

Kompatybilność i programowanie

DMX Unit współpracuje z ekosystemem M5Stack, w tym Core, Core2, CoreS3, Atom oraz StickC. Połączenie odbywa się przez interfejs Grove, wykorzystując UART i RS-485, a użytkownik musi odpowiednio skonfigurować piny w kodzie programu. Obsługuje programowanie w Arduino oraz UIFlow 2.0. Dostępna jest biblioteka DMX Unit Library, ułatwiająca implementację funkcji sterowania oświetleniem.

Przykładowe piny komunikacyjne dla różnych urządzeń M5Stack:

  • Core Basic: TX - G16, RX - G17
  • Core2: TX - G13, RX - G14
  • CoreS3: TX - G17, RX - G18
  • Atom Lite / Matrix: TX - G32, RX - G26
DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

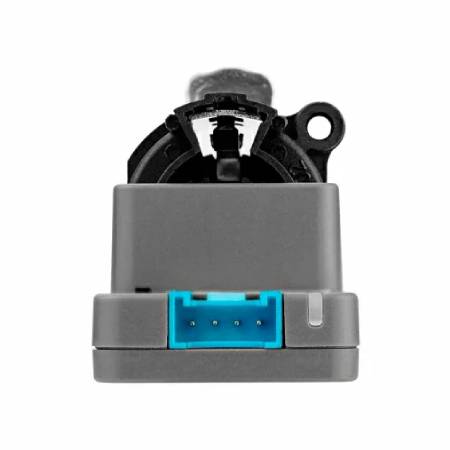

Moduł komunikuje się poprzez interfejs Grove.

DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

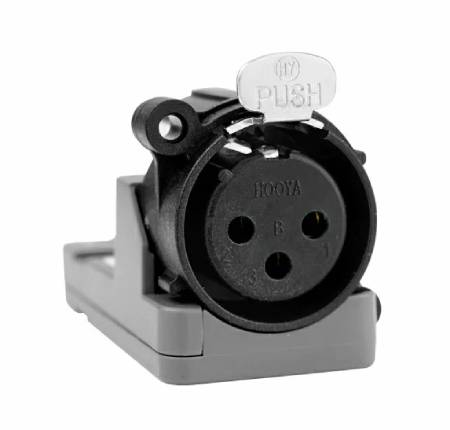

Posiada standardowe gniazdo XLR, co ułatwia integrację z urządzeniami DMX.

Zastosowania w praktyce

DMX Unit znajduje zastosowanie w systemach sterowania oświetleniem scenicznym, architektonicznym i dekoracyjnym. Może być używany do kontroli świateł LED, reflektorów, dimmerów i innych urządzeń DMX. Dzięki izolacji RS-485 nadaje się do instalacji wymagających wysokiej odporności na zakłócenia elektryczne.

Specyfikacja techniczna modułu

  • Protokół komunikacyjny: DMX512
  • Transceiver: CA-IS3092W (izolacja 5 kVrms)
  • Tryb transmisji: Half-duplex
  • Prędkość transmisji: do 500 Kb/s (DMX: 250 Kb/s)
  • Interfejs komunikacyjny: Grove (UART, RS-485)
  • Rezystor terminacyjny: 120 Ω (wbudowany przełącznik)
  • Złącze DMX: 3-pinowe XLR (żeńskie)
  • Napięcie zasilania: 5 V
  • Temperatura pracy: od 0°C do 40°C
  • Wymiary: 48 x 40 x 25 mm
  • Masa: 14,6 g

Zawartość zestawu

  • 1x DMX Unit
  • 1x Przewód Grove 4-pinowy z rastrem 2 mm (20 cm)
DMX - moduł komunikacyjny z izolowanym transceiverem RS485 - moduł rozszerzeń Unit - M5Stack U183

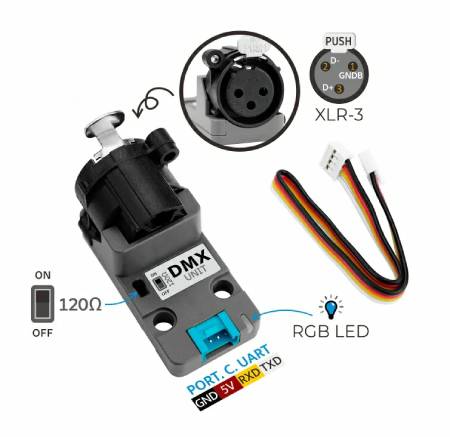

W zestawie znajduje się przewód Grove.

Szerokość opakowania 9.3 cm
Wysokość opakowania 14 cm
Głębokość opakowania 3.5 cm
Masa opakowania 0.02 kg
