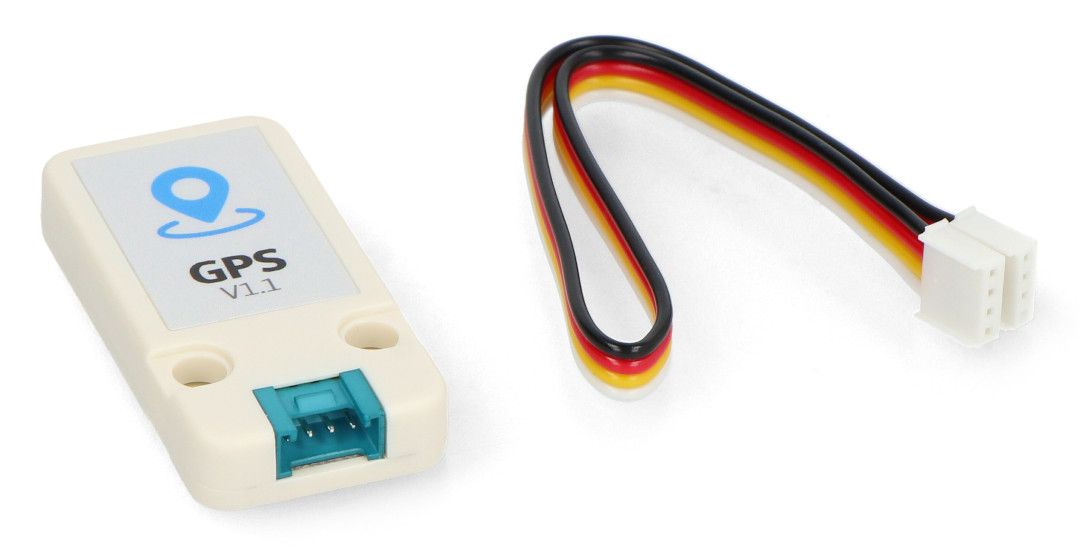

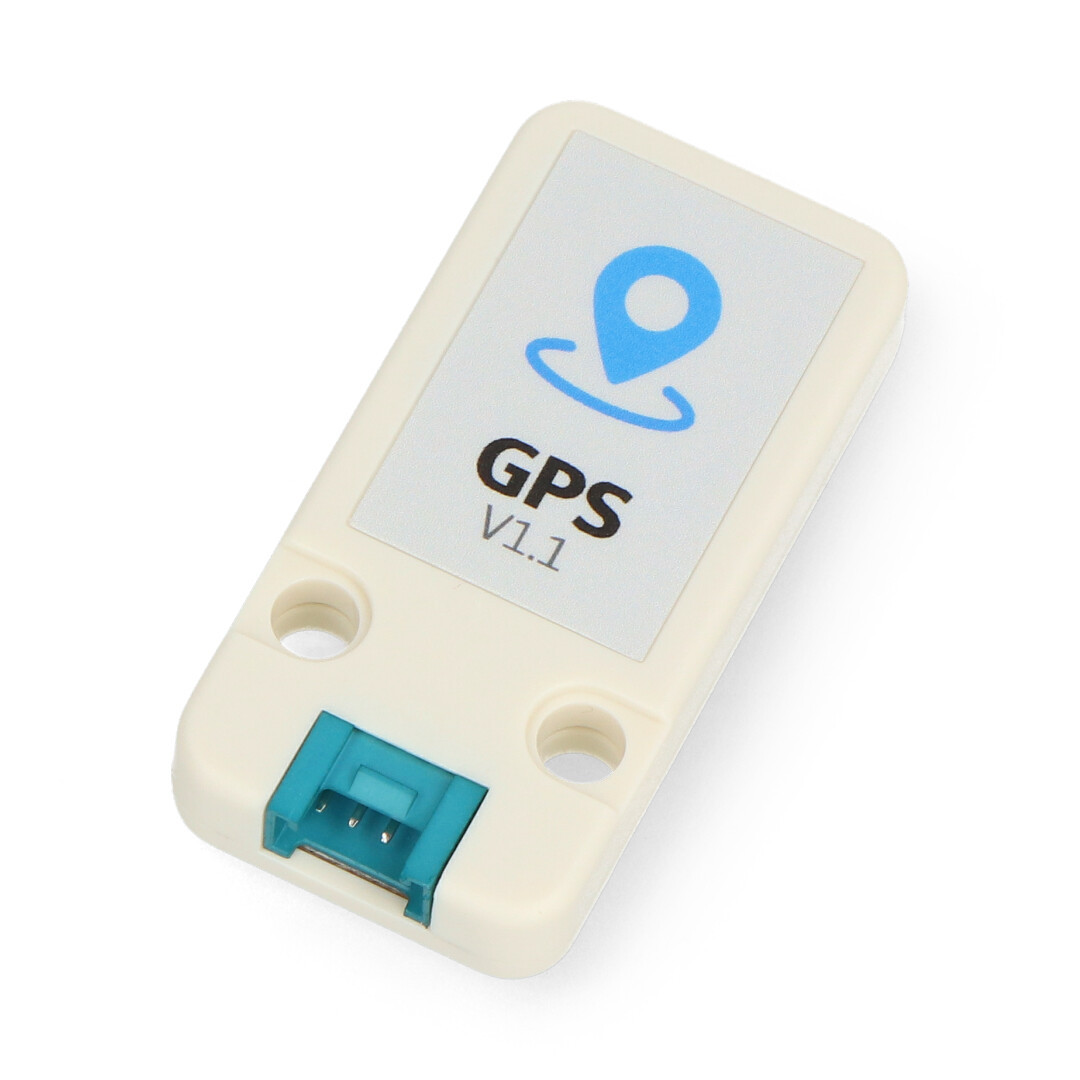

Opis produktu: Moduł GPS/BDS AT6668 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Moduł oparty na układzie nawigacyjnym AT6668 oraz MAX2659. Urządzenie obsługuje wiele rodzajów nawigacji satelitarnej, umożliwia odbieranie sygnałów z 50 kanałów GNSS z 6 satelitarnych systemów nawigacji. Moduł jest w stanie szybko i dokładnie określić pozycję nawet w trudnych warunkach.
Moduł do komunikacji wykorzystuje interfejs UART.
Zastosowanie urządzenia
Moduł może być z powodzeniem wykorzystywany do monitorowania i raportowania pozycji samochodu, autobusu, a także do budowy systemów nawigacyjnych. Moduł potrafi określić pozycję na podstawie pojedynczego odczytu danych systemu nawigacji satelitarnej GPS, BD2, BD3, GLONASS, GALILEO i QZSS lub na podstawie ich wspólnych odczytów w dowolnej kombinacji. Moduł obsługuje pozycjonowanie różnicowe D-GNSS.
Specyfikacja techniczna
- Dokładność: 1,5 m
- Ilość obsługiwanych kanałów: 50
- Obsługiwane systemy satelitarne: GPS, BD2, BD3, GLONASS, GALILEO i QZSS
- Częstotliwości systemów:
- BDS: B1I+B1C
- GPS/QZSS/SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Częstotliwość aktualizacji: od 1 do 10 Hz
- Komunikacja: UART
- Protokół: NMEA0183 4.1
- Czułość:
- Śledzenie: - 162 dBm
- Akwizycja: -160 dBm
- Zimny start: -148 dBM
- Czas do pierwszej pozycji:
- 28 s (zimny start)
- 2 s (gorący start)
- Pobór mocy: DC5V/31.64 mA
- Wymiary: 48 x 24 x 8 mm
- Masa: 12,3 g
