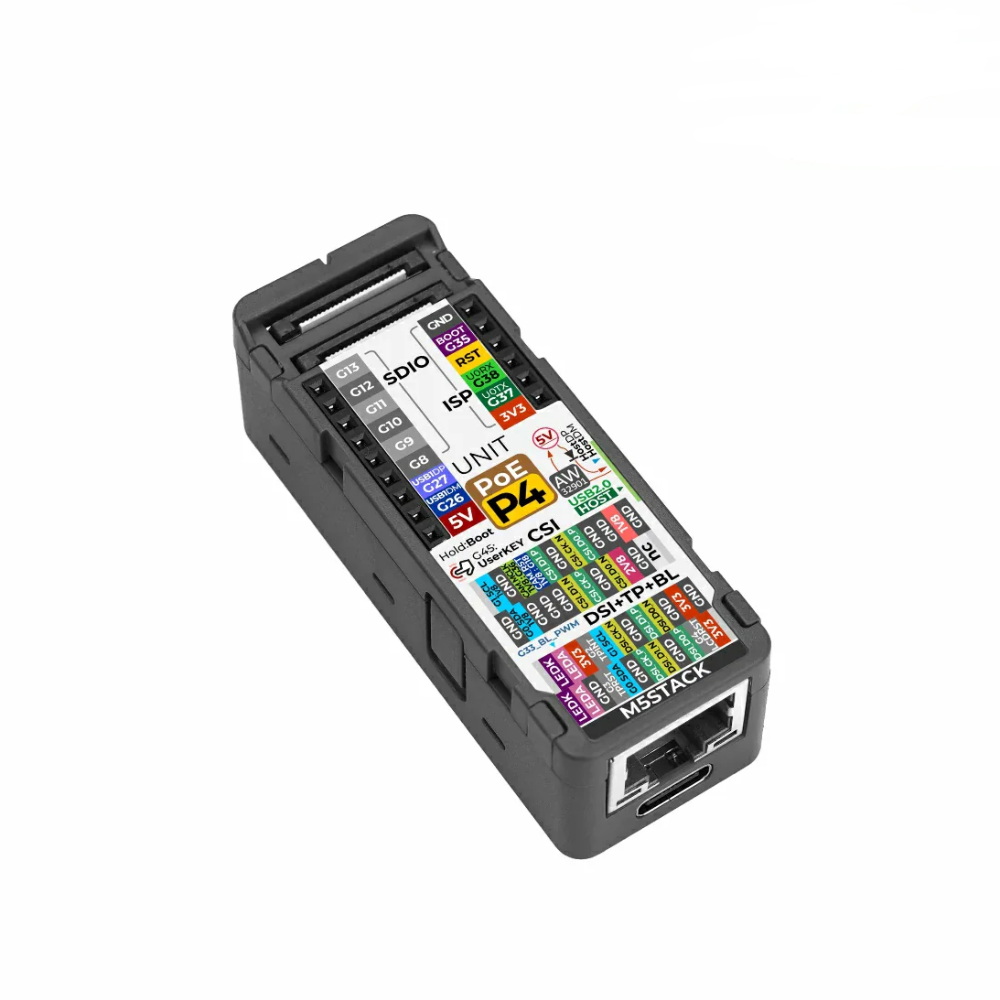

Opis produktu: Unit PoE-P4 - kontroler Ethernet PoE z ESP32-P4 i MIPI CSI/DSI - M5Stack U213
Unit PoE-P4 to wydajny kontroler embedded oparty na układzie ESP32-P4NRW32 z dwoma rdzeniami RISC-V 360 MHz oraz dodatkowym energooszczędnym rdzeniem 40 MHz. Moduł wyposażono w 16 MB Flash, 32 MB PSRAM oraz kontroler Ethernet 10/100 Mbps z obsługą PoE IEEE 802.3at, umożliwiając jednoczesne przesyłanie danych i zasilania jednym przewodem Ethernet. Urządzenie oferuje interfejsy MIPI DSI i MIPI CSI do obsługi wyświetlaczy oraz kamer, a także porty USB typu C Host i OTG, złącza Grove, Hat2-Bus, SDIO oraz ISP. Wbudowana dioda RGB LED, przycisk użytkownika i nadajnik IR sprawiają, że moduł doskonale nadaje się do systemów Smart Home, HMI, edge computing oraz aplikacji IoT.
Unit PoE-P4 - kontroler Ethernet PoE z ESP32-P4 i MIPI CSI/DSI - M5Stack U213.
Unit PoE-P4 jest zaawansowanym kontrolerem sieciowym opartym na układzie ESP32-P4NRW32.Cechy szczególne
- Wydajny ESP32-P4: dwurdzeniowy procesor RISC-V 360 MHz + rdzeń LP 40 MHz
- Duża pamięć: 16 MB Flash oraz 32 MB PSRAM
- Obsługa PoE: zasilanie i transmisja danych jednym przewodem Ethernet
- Ethernet 10/100 Mbps: zintegrowany układ IP101GRI
- Interfejs MIPI DSI: obsługa wyświetlaczy do 1920 x 1080 px
- Interfejs MIPI CSI: możliwość podłączenia kamer
- USB typu C Host i OTG: obsługa urządzeń USB oraz programowania

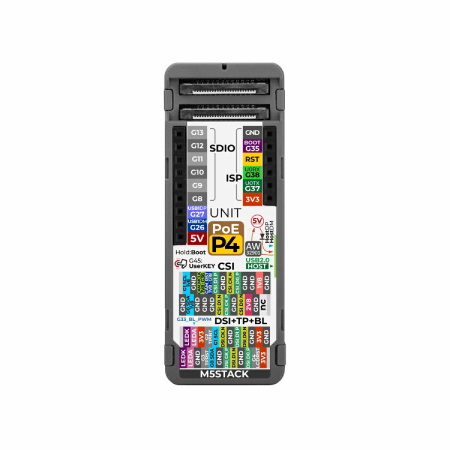

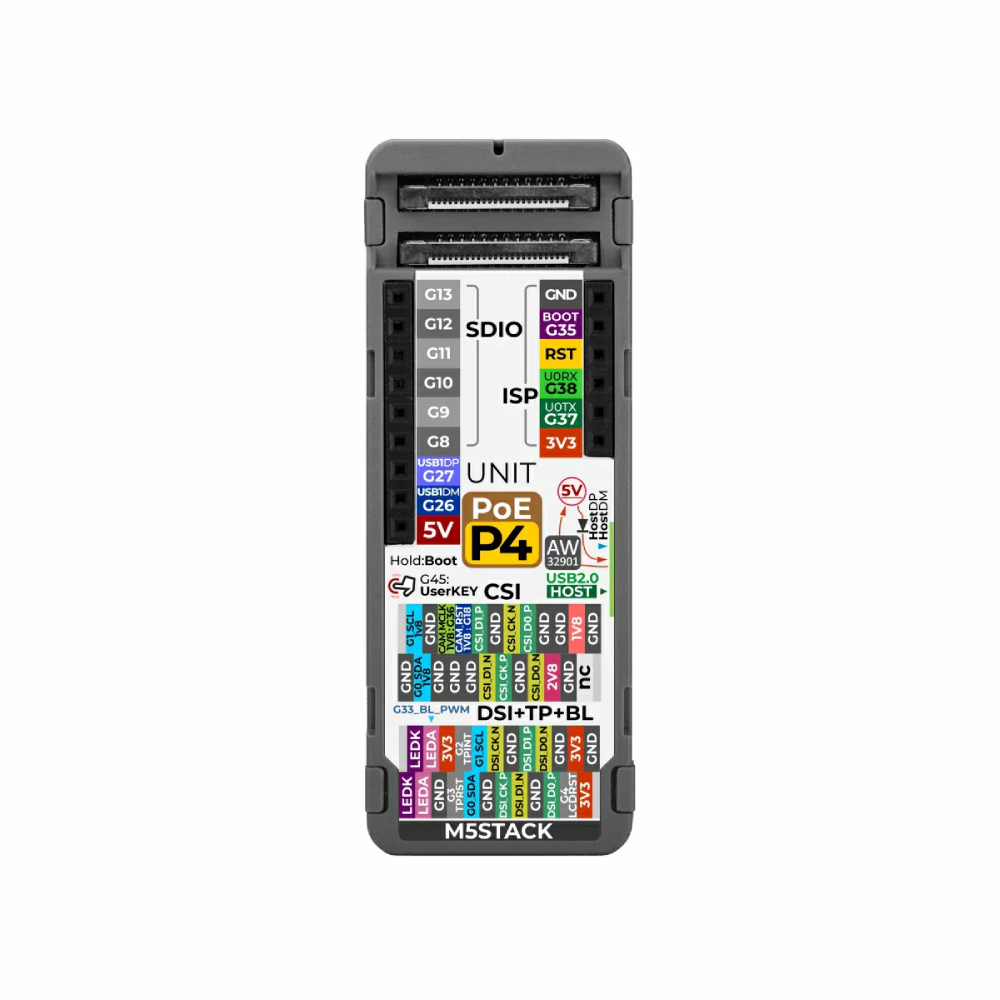

- Rozbudowane interfejsy: Grove, Hat2-Bus, SDIO oraz ISP
- RGB LED i IR: obsługa sygnalizacji oraz transmisji podczerwieni
- Idealny do IoT i HMI: zastosowania przemysłowe, Smart Home i edge computing
Specyfikacja techniczna
- Model: Unit PoE-P4
- Układ SoC: ESP32-P4NRW32
- Architektura: 2x RISC-V 32-bit 360 MHz, 1x RISC-V LP 40 MHz
- Pamięć Flash: 16 MB
- Pamięć PSRAM: 32 MB
- Zasilanie: USB typu C 5 V, PoE
- Standard PoE: IEEE 802.3at
- Maksymalna moc PoE: 6 W
- Kontroler Ethernet: IP101GRI
- Prędkość Ethernet: 10/100 Mbps
- Złącze Ethernet: RJ45
- Interfejs wyświetlacza: 24P FPC, MIPI DSI 2-Lane, TP + BL
- Maksymalna rozdzielczość wyświetlacza: 1920 x 1080 px
- Interfejs kamery: 24P FPC, MIPI CSI 2-Lane
- USB: 1x USB typu C Host USB 2.0, 1x USB typu C OTG / programowanie, USB 2.0
- Interfejsy rozszerzeń: HY2.0-4P Grove, Hat2-Bus 2.54-16P, SDIO-Bus 2.56-9P, ISP-Bus 2.56-6P
- RGB LED: NH-B2020RGBA-HF
- Nadajnik IR: MHS153IRCT
- Temperatura pracy: od 0°C do 40°C
- Pobór prądu:
- praca standardowa: 5 V / 73,82 mA
- pełne obciążenie: 277,10 mA
- deep sleep: 19,85 mA
- Masa: 28,2 g
- Wymiary: 64 x 24 x 20,2 mm
Zastosowania w praktyce
- M5Stack Unit PoE-P4
- Przewód Grove HY2.0-4P 20 cm
Moduł posiada 16 MB pamięci Flash oraz 32 MB PSRAM, co zapewnia dużą wydajność podczas obsługi interfejsów graficznych, przetwarzania danych oraz aplikacji edge AI i IoT.
