Indeks: MSS-26079
EAN: 6972934175649

GPS/BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

Moduł GPS / BDS Unit to zaawansowany odbiornik GNSS wyposażony w aktywną antenę zewnętrzną SMA oraz układ AT6668 obsługujący wiele systemów satelitarnych (GPS, GLONASS, Galileo, QZSS, BD2, BD3). Umożliwia precyzyjne pozycjonowanie z dokładnością do 1,5 m, zapewniając niezawodność nawet w obszarach o słabym sygnale. Komunikuje się przez UART i jest kompatybilny z Arduino, ESP-IDF oraz UIFlow.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

GPS / BDS Unit to kompaktowy moduł GNSS z układem AT6668 i zewnętrzną aktywną anteną SMA, zapewniający wysoką czułość oraz precyzję pozycjonowania. Moduł obsługuje wiele systemów globalnych (GPS, GLONASS, Galileo, QZSS, BD2, BD3) i może pracować w trybie połączonym lub niezależnym dla każdego systemu. Wydajna antena o zysku 30 dBi oraz obsługa wielu częstotliwości sprawiają, że moduł idealnie sprawdzi się w aplikacjach mobilnych i przemysłowych. Dzięki wsparciu dla wielu platform programistycznych oraz uniwersalnemu interfejsowi UART, moduł łatwo zintegrować z różnymi projektami opartymi o mikrokontrolery.

Sprawdź także przewodnik użytkownika przygotowany przez producenta!

GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190.

Botland jest oficjalnym dystrybutorem modułów serii M5Stack w Polsce. System tych łączonych w stosy funkcjonalnych urządzeń wzbogaciliśmy o akcesoria ofertowe i liczne blogowe poradniki. Wszystkie prezentowane produkty M5Stack są oryginalne.

GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

Obsługuje wiele systemów nawigacji satelitarnej (GPS / QZSS / BD2 / BD3 / GAL / GLO).

Główne cechy GPS / BDS Unit

  • Wielosystemowa obsługa GNSS: GPS, QZSS, BD2, BD3, GLONASS, GALILEO
  • Wielokanałowy odbiornik: do 50 kanałów pracy równoczesnej
  • Wysoka precyzja lokalizacji: dokładność do 1,5 m (CEP50)
  • Zewnętrzna antena aktywna SMA: stabilny sygnał i lepszy zasięg
  • Szybki czas startu: zimny start: 23 s, gorący start: 1 s
  • Wysoka czułość odbioru: -162 dBm (śledzenie), -160 dBm (inicjalizacja)
  • Obsługa UART: domyślnie 115200 bps, 8N1
  • Szeroka kompatybilność: Arduino, ESP32-IDF, UIFlow
  • Niska konsumpcja energii: ok. 40 mA w trybie pracy

Podłączenie i kompatybilność modułu

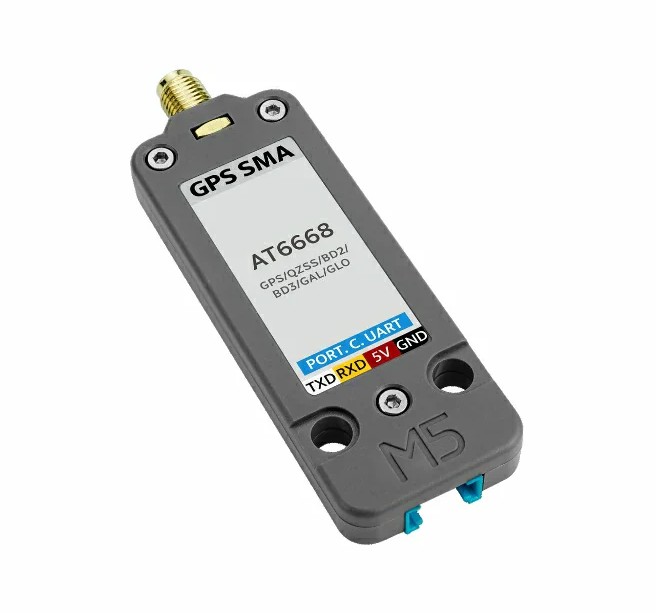

Moduł komunikuje się przez interfejs UART i domyślnie pracuje z prędkością 115200 bps. Do komunikacji wymagane jest połączenie GND, 5V, TX i RX - wtyczka 4-pin z rastrem 2 mm (dostarczona w zestawie) pasuje do portów typu Grove (PORT.C). Moduł współpracuje z wieloma platformami programistycznymi, takimi jak Arduino IDE, ESP32-IDF oraz UIFlow, co zapewnia dużą wszechstronność integracji z różnymi mikrokontrolerami serii M5Stack, jak np. Core, Atom czy StickC.

GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

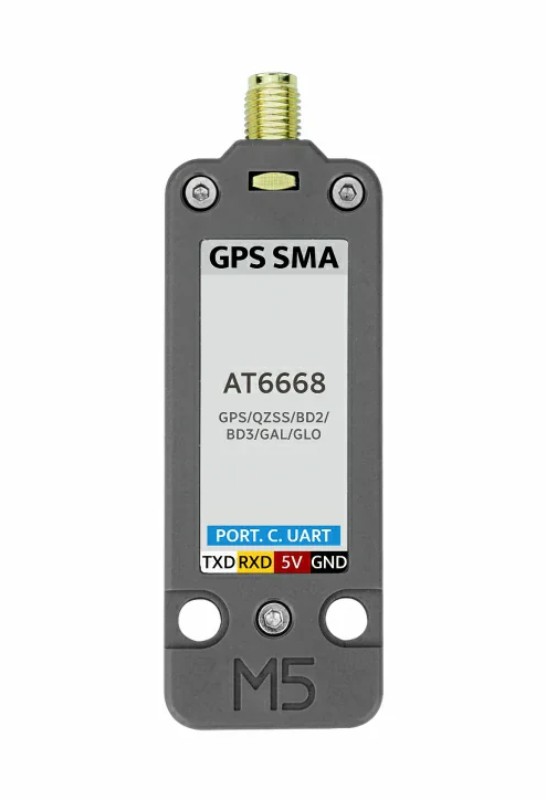

Moduł oferuje dwa otwory kompatybilne z Lego.

GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

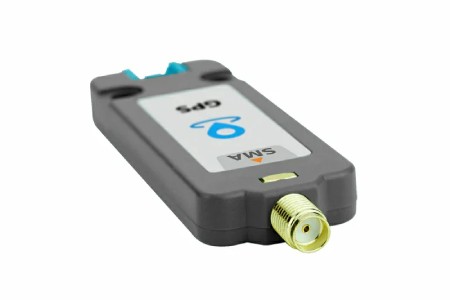

Moduł posiada złącze SMA dla zewnętrznej anteny dołączonej do zestawu.

Zastosowania w praktyce

Moduł GPS / BDS Unit idealnie sprawdzi się w:

  • Systemach nawigacji pojazdów autonomicznych
  • Lokalizacji dronów i urządzeń mobilnych
  • Inteligentnych systemach transportu
  • Systemach ogłoszeń przystankowych
  • Monitoringu lokalizacji w urządzeniach IoT
  • Mobilnych urządzeniach śledzących i aplikacjach sportowych
  • Geotagowaniu zdjęć lub pomiarach terenowych

Specyfikacja techniczna modułu

  • Układ: AT6668
  • Obsługiwane systemy: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
  • Obsługiwane pasma: BDS: B1I + B1C, GPS / QZSS / SBAS: L1, GALILEO: E1, GLONASS: R1
  • Kanały: 50
  • Protokół: NMEA0183 4.1
  • Czułość: śledzenie: -162 dBm / inicjalizacja: -160 dBm / zimny start: -148 dBm
  • Czas startu: zimny start: 23 s / gorący start: 1 s
  • Dokładność pozycjonowania: < 1,5 m (CEP50)
  • Częstotliwość aktualizacji pozycji: do 10 Hz
  • Interfejs komunikacyjny: UART (115200 bps przy 8N1)
  • Pobór prądu: tryb pracy: 40,9 mA / tryb czuwania: 31,64 mA
  • Antena: SMA, aktywna, zysk 30 dBi, od 1555 MHz do 1580 MHz, długość przewodu 1 m, wymiary 38 x 36 x 13 mm
  • Wymiary: 71,4 x 24 x 8 mm
  • Masa: 11,2 g

Zawartość zestawu

  • 1x GPS / BDS Unit
  • 1x Aktywna antena SMA (zewnętrzna)
  • 1x Przewód Grove (20 cm)
GPS / BDS Unit z anteną SMA - AT6668 - moduł rozszerzeń Unit - M5Stack U190

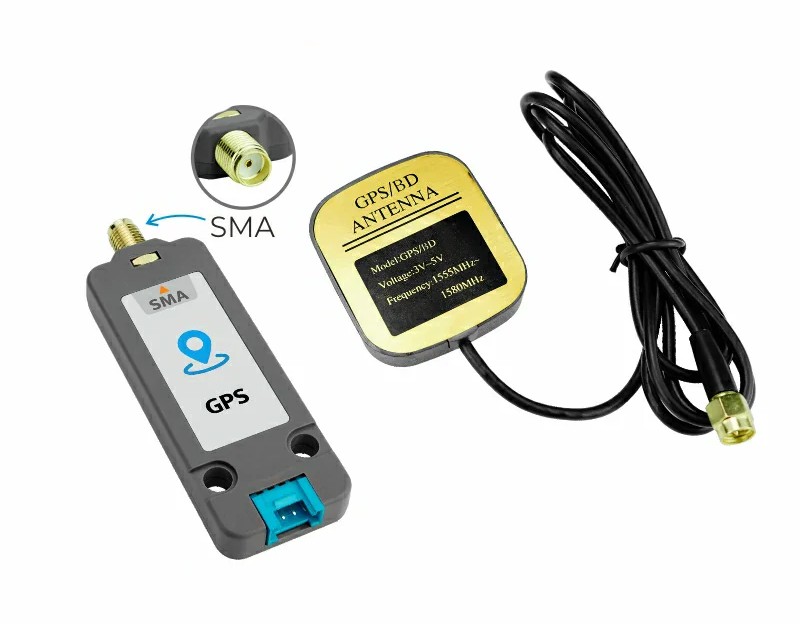

Elementy wchodzące w skład zestawu.

Nazwa Wartość
UC - Interfejs UART Tak
GPS - Odświeżanie 10 Hz
GPS - Dokładność -162 dBm
Szerokość 12 cm
Wysokość 16 cm
Głębokość 2 cm
Waga 0,054 kg
