Opis produktu: Moduł IoT CAT-M / NB-IoT + GNSS SIM7080G - z anteną telekomunikacyjną - M5Stack U137
Moduł IoT wyprodukowany przez firmę M5Stack i wyposażony w układ SIM7080G. Umożliwia bezprzewodową komunikację i transmisję danych, która obsługuje tryby CAT-M, NB-IoT oraz GNSS o zasięgu globalnym. W zestawie znajduje się przewód połączeniowy ze złączem Grove oraz dwie anteny - GNSS i LTE, które poprawiają jakość komunikacji i stabilność sygnału. IoT CAT-M / NB-IoT + GNSS SIM7080G może być programowany za pomocą Arduino IDE, UIFlow, a także poleceń AT oraz plików multiple communication protocols.

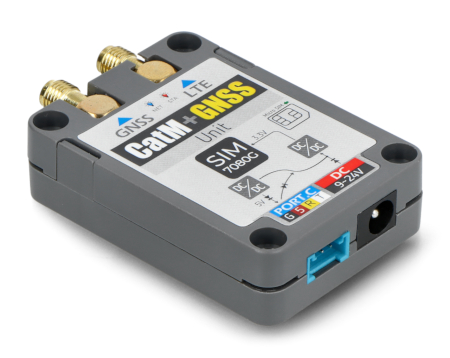

Moduł IoT CAT-M / NB-IoT + GNSS z układem SIM7080G.

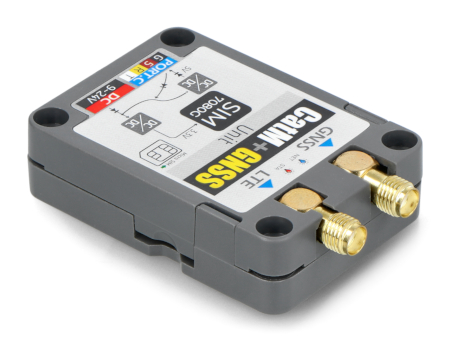

Moduł posiada złącza do podłączenia zawartych w zestawie anten - GNSS i LTE.
Główne cechy modułu
- Moduł komunikacji bezprzewodowej GSM SIM7080G
- Obsługuje globalny zasięg CAT-M, NB-IoT oraz GNSS
- Interfejs UART, obsługa za pomocą komendy AT
- Slot kart microSIM
- Zewnętrzna antena GNSS i LTE zawarte w zestaiwe
- Certyfikaty:
- Softbank / Telec / RoHS / REACH / JATE / Docomo / KDDI / RCM / CE (RED) / GCF
- Deutsche Telekom / FCC / PTCRB / AT&T / Verizon / T-Mobile / US Cellular / IC
- Obsługiwane platformy programistyczne takie jak Arduino IDE, UIFlow
Specyfikacja modułu IoT CAT-M / NB-IoT + GNSS
- Wbudowany układ: SIM7080G, interfejs UART 115200 8N1
- Obsługa pasm CAT-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Obsługa pasm CAT-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- Obsługa GNSS: GPS / GLONASS / BeiDou / Galileo
- Prędkość pobierania i wysyłania CAT-M: wysyłanie do 1119 kb/s, pobieranie do 589 kb/s
- Prędkość pobierania i wysyłania NB-IoT: wysyłanie do 150 kb/s, pobieranie do 136 kb/s
- Klasa mocy RF: klasa 5 (21 dbm)
- Obsługiwane protokoły: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT i inne protokoły komunikacyjne
- Napięcie zasilania:
- Wejście DC od 9 V do 24 V (gniazdo DC 5,5 / 2,1 mm), wbudowany obwód DC / DC do konwertowania od 9 V do 24 V na 5 V
- Zewnętrzne zasilanie prądem stałym 5 V przez złącze HY2.0-4P
- Pobór prądu:
- 42 mA / 12 V - gdy moduł jest połączony z siecią
- 13 mA / 12 V - gdy moduł jest w stanie spoczynku
- Interfejsy komunikacyjne: UART (3,3 V TTL, polecenia AT
- Wymiary modułu: 62 x 40 x 18,4 mm
- Masa: 25,1 g

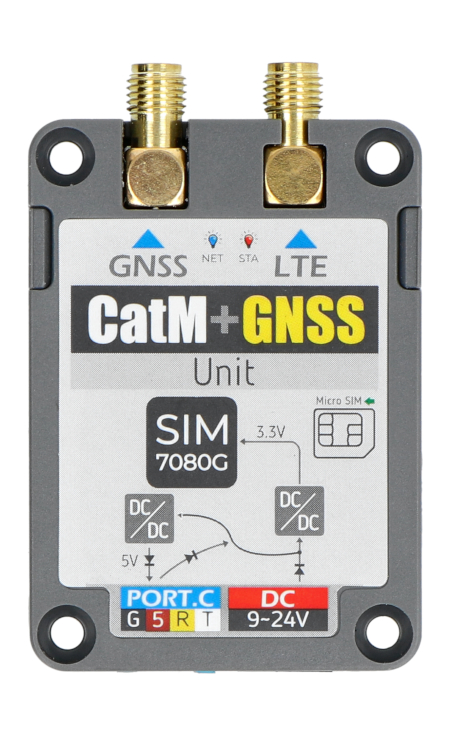

Moduł IoT CAT-M / NB-IoT + GNSS SIM7080G - z anteną telekomunikacyjną - M5Stack U137.

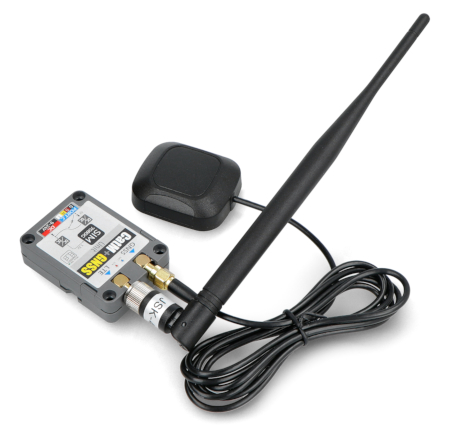

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- 1 x moduł IoT CAT-M
- 1 x antena 4G LTE (telekomunikacyjna)
- 1 x antena GPS
- 1 x przewód połączeniowy Grove o długości 20 cm
