SenseCAP S2106 - czujnik pH wody - LoRaWAN - Seeedstudio 101070001

Opis produktu: SenseCAP S2106 - czujnik pH wody - LoRaWAN - Seeedstudio 101070001

SenseCAP S2106 to bezprzewodowy czujnik pH wody. Do komunikacji wykorzystuje protokół dalekiego zasięgu LoRaWAN oraz Bluetooth. Czujnik pH mierzy aktywność jonów wodorowych w roztworach wodnych, wskazując ich kwasowość lub zasadowość wyrażoną jako pH. Moduł klasy przemysłowej zamknięty został w obudowie o klasie szczelności IP66, pozwala na dokonywanie pomiaru kwasowości / zasadowości w zakresie od 0 pH do 14 pH z dokładnością 0,1 pH. Wytrzymałość oraz długi czas pracy na baterii zapewniają niskie koszty utrzymania modułu. Wbudowany układ Bluetooth pozwala na konfigurację OTA i zdalne zarządzanie urządzeniami.

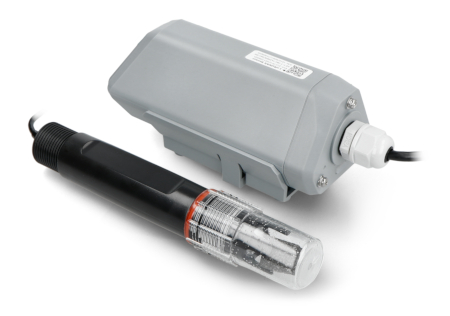

Czujnik pH wody SenseCAP S2106.

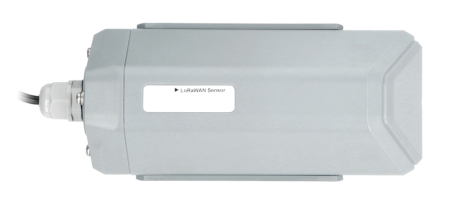

SenseCAP S2106 - czujnik pH wody - LoRaWAN - Seeedstudio 101070001.

Główne cechy czujnika SenseCAP S2106

• Prosta konfiguracja i kalibracja: SenseCAP zapewnia obsługę bez kodu, która umożliwia użytkownikowi dokończenie konfiguracji i kalibracji za pomocą aplikacji SenseCAP Mate.
• Kompatybilny z ogólnoświatowymi sieciami LoRaWAN: współpracuje z różnymi typami bram LoRaWAN, aby umożliwić szybkie połączenie z lokalnymi sieciami LoRaWAN (obsługa uniwersalnego planu częstotliwości od 863 MHz do 928 Mhz).
• Zaprojektowany do użytku w trudnych warunkach - temperatura pracy od -40°C do 85°C i obudowa o klasie szczelności IP66, nadaje się do użytku na zewnątrz, przy dużym narażeniu na promieniowanie UV, ulewnym deszczu, zapylonych warunkach, itp.
• Daleki zasięg i zasilanie bateryjne - zasięg transmisji w obszarach miejskich wynosi 2 km i 10 km w linii wzroku. Zasilany łatwo wymienialną baterią Li-SoCl2 (typ: ER34615) o żywotności maks. 10 lat.

Łatwa konfiguracja czujnika pH wody

Czujniki z serii SenseCAP S210x wyposażone zostały w naklejkę z kodem QR oraz identyfikatorem, pozwalając na przeprowadzenie konfiguracji w 4 prostych krokach. Moduł jest przyjazny dla osób o ograniczonym zapleczu technicznym, prosta konfiguracja umożliwia szybkie rozpoczęcie dokonywania pomiarów wilgotności i temperatury.

1. Pobierz aplikację SenseCAP Mate
2. Połącz się z czujnikiem poprzez Bluetooth
3. Ustaw parametry:

• Platforma i plan częstotliwości
• Interwał uplink
• EUI i klucz
• Dane z czujnika dostępne będą w aplikacji i portalu web

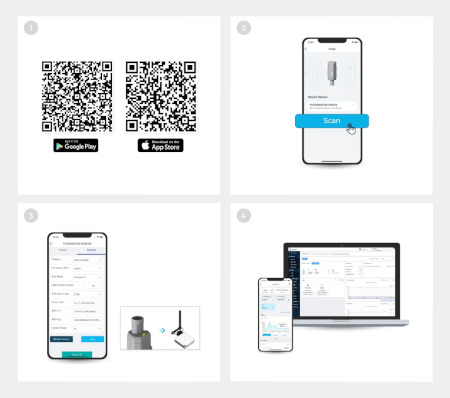

Konfiguracja czujnika LoRaWAN SenseCAP S210x.

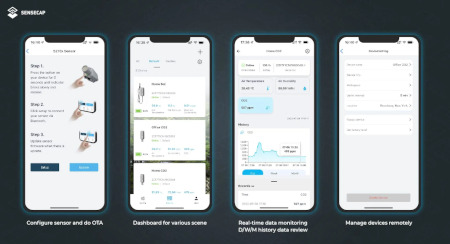

Aplikacja mobilna SenseCAP Mate.

Aplikacja mobilna SenseCAP Mate

Aplikacja na urządzenia mobilne SenseCAP Mate umożliwia przeglądanie danych w przyjaznym dla użytkownika interfejsie, jednocześnie sprawdzając stan urządzeń za pomocą komunikacji Bluetooth. Użytkownik może ustawić wartości progowe (skupić się na danych, dla których muszą podjąć działania), odstępy czasu (poprawić wydajność baterii) i ustawić alarmy, jeśli odczytane dane są poza bezpiecznym zakresem.

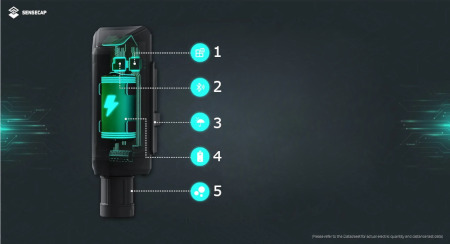

Minimalny koszt konserwacji

Dane odczytane z czujnika SenseCAP S2106 mogą zostać przesłane na dalekie odległości: do 2 km w obszarach miejskich i do 10 km w obszarach niezabudowanych, zachowując przy tym minimalne zużycie energii. Zdalne monitorowanie przez Bluetooth zapewnia największą wydajność poprzez oszczędność czasu i pracy potrzebnej do wdrożenia i zarządzania urządzeniami. Wymienna bateria, która wytrzymuje do 10 lat użytkowania i przemysłowa obudowa IP66, która może pracować w temperaturach od -40°C do 85°C i trudnych warunkach środowiskowych, spełniają zapotrzebowanie na przemysłowe rozwiązania IoT oparte na LoRaWAN.

1. Bezprzewodowa transmisja danych w zasięgu do 2 km w miejscach zurbanizowanych i do 10 km w linii prostej bez zakłóceń.
2. Komunikacja Bluetooth do szybkiej konfiguracji urządzenia poprzez aplikację.
3. Klasa szczelności IP66.
4. Ultra niski poziom zużycia energii. Bateria starcza na 10 lat używania czujnika.
5. Czujnik pH.

Niewielki kosz eksploatacji czujnika.

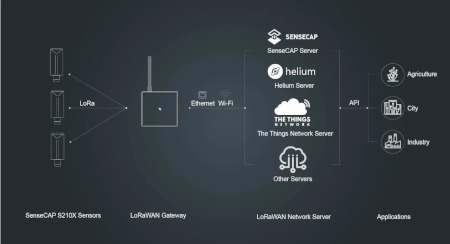

Kompatybilny z ogólnoświatowymi sieciami LoRaWAN

Czujniki z serii SenseCAP S201x współpracują z różnymi pasmami sieci LoRaWAN, oferując połączenie z wieloma serwerami i szeroką integrację z platformami IoT. Producent przygotował przewodnik użytkownika, z którego dowiedziesz się więcej o oddzielnej architekturze sieciowej podczas wybierania różnych serwerów i platform sieciowych LoRaWAN.

Gwarancja wysokiej wydajności

Czujniki SenseCAP S210x przeszły 6 testów niezawodności przed wprowadzeniem na rynek i spełniły wymagania pozwalające na działanie w ekstremalnych warunkach środowiskowych. Producent zapewnia, że wydajność i trwałość czujników są zgodne z ich specyfikacjami przez cały cykl ich życia.

Przykłady zastosowania czujnika.

Zastosowanie czujnika SenseCAP S2106

• Oczyszczalnie ścieków
• Baseny i spa
• Fermy drobiu
• Obory dla zwierząt
• Hydroponika
• Monitorowanie rzek
• Eksperymenty naukowe

Specyfikacja czujnika SenseCAP S2106

• pH
• zakres pomiarowy: od 0 pH do 14 pH
• dokładność: ± 0,1 pH
• rozdzielczość: 0,1 pH
• Temperatura (wbudowany w puszce przyłączeniowej - czujnik nie może mierzyć temperatury wody, ani gleby):
• zakres pomiarowy: od -40°C do 85°C
• dokładność: ± 0,5°C
• rozdzielczość: 0,1°C
• Model: S2106
• Mikrokontroler: Wio-E5
• Obsługiwany protokół: LoRaWAN v1.0.3 Class A
• Wbudowany Bluetooth: zmiana parametrów przez aplikację
• Plan kanałów LoRaWAN: IN865 / EU868 / US915 / AU915 /  AS923 / KR920 / RU864 (obsługuje 7 planów)
• Maks. moc transmisji: 19 dBm
• Czułość: -136 dBm dla SF12 BW = 125 kHz
• Zasięg komunikacyjny: od 2 km do 10 km (uzależniony od ukształtowania terenu)
• Klasa szczelności: IP66
• Temperatura pracy: od -40°C do 85°C
• Wilgotność pracy: od 0% do 100% RH
• Żywotność baterii: 10 lat
• Pojemność baterii: 19 Ah
• Rodzaj baterii: standardowy rozmiar D SoCl2
• Długość sondy:
• 2 m (DTU do skrzynki przyłączeniowej)
• 5 m (skrzynka przyłączeniowa do sondy)
• Konserwacja i kalibracja: sonda musi być czyszczona co 3 do 6 miesięcy i kalibrowana co 6 do 12 miesięcy
• Masa: 600 g

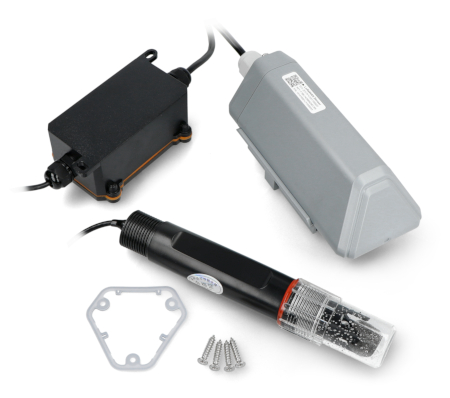

Zawartość zestawu

• SenseCAP S2106
• Uchwyt
• Śruby samo wiercące KA 4 x 20 mm
• Krótki przewodnik użytkownika
