Opis produktu: SenseCAP Outdoor Gateway - bramka zewnętrzna LoRaWAN SX1302 - EU868 MHz - IP66 - Seeedstudio 102991154
SenseCAP Outdoor Gateway LoRaWAN od Seeedstudio to zaawansowana bramka przemysłowa przeznaczona do zastosowań IoT, takich jak inteligentne rolnictwo czy monitoring środowiska. Obsługuje częstotliwość EU868 MHz (pasmo od 863 MHz do 870 MHz), umożliwiając efektywną komunikację na duże odległości - do 10 km w otwartym terenie i do 2 km w zabudowie miejskiej. Bramka została wyposażona w procesor TI AM3358 Cortex A8 o taktowaniu 1 GHz, 512 MB RAM oraz pamięć 8 GB eMMC, co gwarantuje wysoką wydajność. Dzięki klasie szczelności IP66 oraz odporności na promieniowanie UV doskonale sprawdza się w trudnych warunkach atmosferycznych. Łączność z chmurą realizowana jest przez sieć 4G LTE lub Ethernet, a system mutual authentication zapewnia bezpieczeństwo przesyłanych danych.

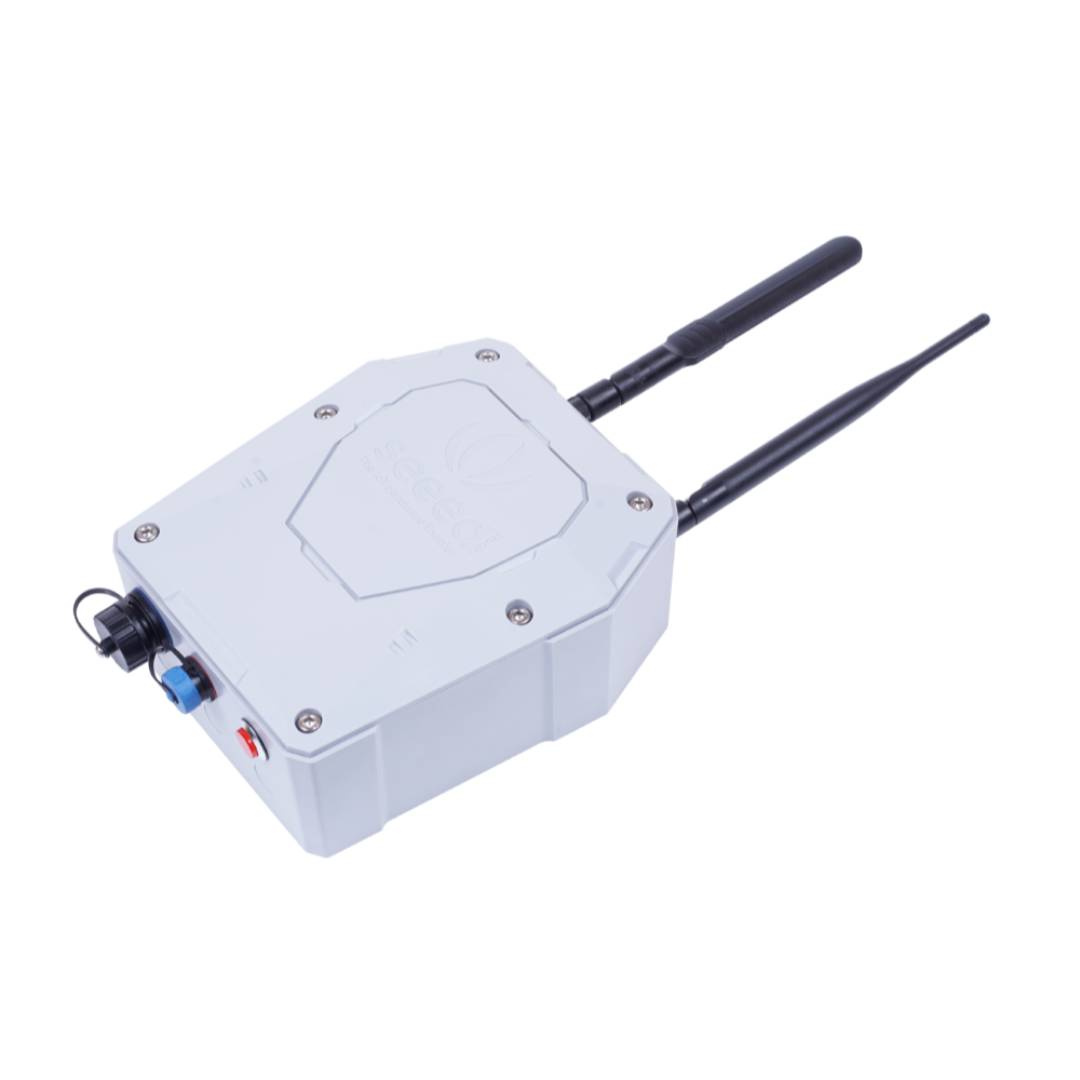

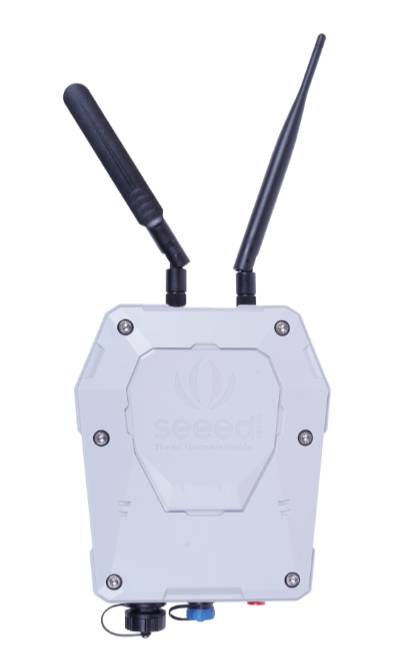

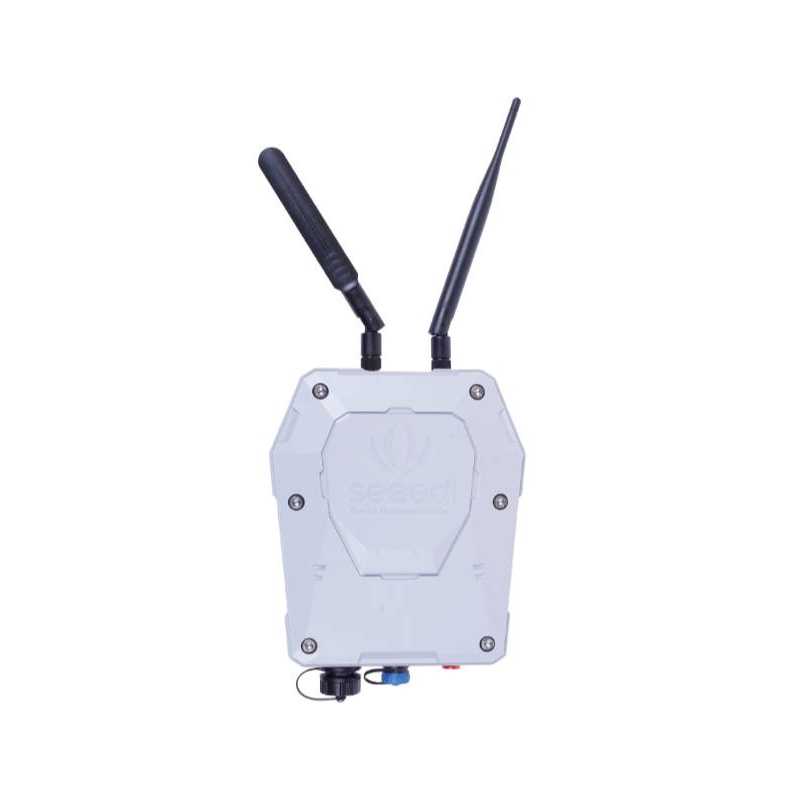

SenseCAP Outdoor Gateway - bramka zewnętrzna LoRaWAN SX1302 - EU868 MHz - IP66 - Seeedstudio 102991154.
Bramka obsługuje 8 odbiorników RX oraz 1 transciever TX.
Główne cechy bramki SenseCAP
- Procesor Cortex A8 o taktowaniu 1 GHz: zapewnia stabilną pracę i wysoką wydajność dla dużych sieci IoT, obsługując system operacyjny Linux, co umożliwia elastyczne zarządzanie
- Wsparcie dla protokołu LoRaWAN klasy A: umożliwia wykorzystanie niskoprądowych czujników SenseCAP, co czyni urządzenie idealnym do aplikacji IoT wymagających transmisji o długim zasięgu
- Obsługuje różne metody dostępu do sieci: 4G oraz Ethernet oferują wszechstronność w doborze metody łączności, zapewniając stabilne połączenie w różnych warunkach
- Długi zasięg transmisji: do 10 km w terenie otwartym i 2 km w miejskim, co umożliwia zbieranie danych z odległych lokalizacji
- Ochrona przemysłowa: obudowa IP66 zapewnia wysoką odporność na trudne warunki atmosferyczne, idealna do zastosowań zewnętrznych w temperaturach od -40°C do 70°C
- Łatwość instalacji i szybka konfiguracja: prosty proces instalacji, umożliwiający szybkie uruchomienie systemu w różnych lokalizacjach
Zastosowania SenseCAP Outdoor Gateway w praktyce
SenseCAP Outdoor Gateway znajduje szerokie zastosowanie w różnych branżach, szczególnie w IoT. Dzięki swojej niezawodności i dużemu zasięgowi, idealnie sprawdza się w inteligentnym rolnictwie, gdzie umożliwia zbieranie danych z czujników środowiskowych, monitorowanie upraw i optymalizację procesów produkcyjnych. W inteligentnych budynkach pozwala na integrację z systemami zarządzania energią, monitorowanie jakości powietrza czy temperatury. Bramka znajduje także zastosowania w monitoringu środowiskowym, gdzie dostarcza precyzyjnych danych o stanie powietrza, wilgotności czy temperaturze, wspierając zrównoważony rozwój miast i obszarów wiejskich. Dzięki szerokiemu wsparciu dla różnych aplikacji bezprzewodowych, jest także niezastąpionym narzędziem w wielu innych scenariuszach wymagających dalekozasięgowej transmisji danych i niskiego zużycia energii.
Bramka zapewnia transmisję danych na bardzo dużą odległość - do 10 km otwartym terenie.
Dane zebrane poprzez czujniki przesyłane są do platformy w chmurze za pośrednictwem sieci LTE lub Ethernet.
Architektura systemu i konfiguracja
SenseCAP Outdoor Gateway działa jako centralny punkt sieci LoRaWAN, zbierając dane z różnych sensorów, które są następnie przesyłane do chmury za pomocą 4G lub Ethernetu. Bramka jest wyposażona w procesor AM3358 i chip LoRa SX1302, co zapewnia wysoką wydajność nawet w dużych sieciach. System jest kompatybilny z SenseCAP Portal oraz SenseCAP Mobile App, które ułatwiają zarządzanie urządzeniami i danymi na dużą skalę. Łatwość konfiguracji oraz instalacji sprawia, że uruchomienie systemu jest szybkie i intuicyjne.
Należy pamiętać, że SenseCAP Outdoor Gateway nie obsługuje sieci Helium LongFi.

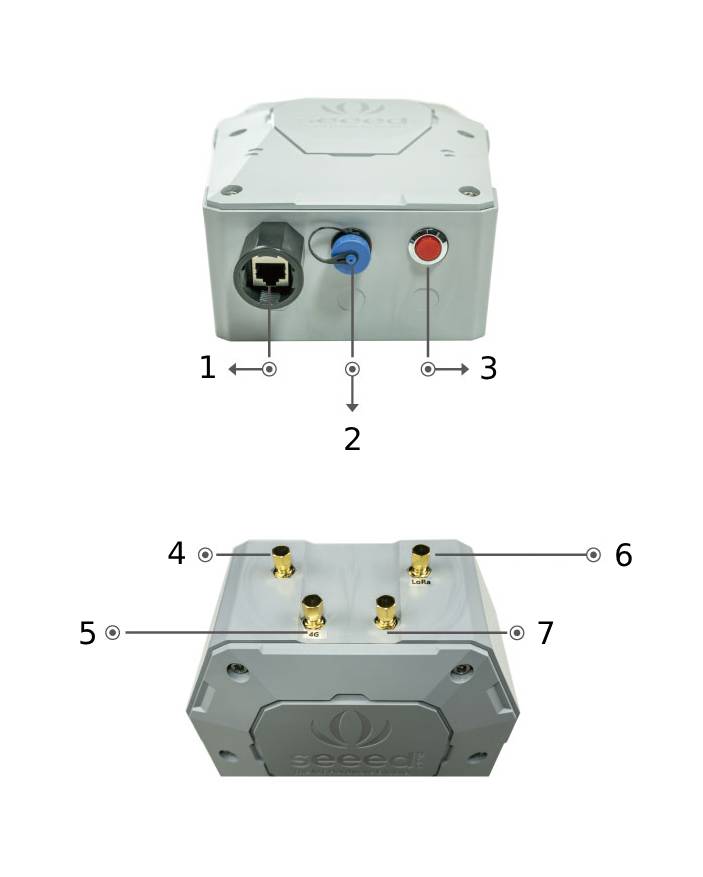

Interfejsy i złącza
- Złącze Ethernet (RJ45, 100 Mb/s)
- Złącze zasilania (DC 12 V / 2 A)
- Wskaźniki LED (stan sieci online / offline)
- Złącze zarezerwowane
- Złącze anteny 4G LTE (SMA-J, zysk od 0 dBi do 4 dBi)
- Złącze anteny LoRa (SMA-J, zysk 2,5 dBi)
- Złącze zarezerwowane
Jak zacząć użytkowanie?
- Połącz bramkę z Internetem wybierając 4G lub Ethernet
- Przymocuj do bramki wybrane elementy montażowe do instalacji na ścianie lub słupie
- Podłącz anteny LoRa oraz 4G
- Zamontuj bramkę na ścianie lub słupie przy użyciu dołączonych uchwytów
- Podłącz bramkę do prądu za pomocą dołączonego zasilacza
- Skonfiguruj urządzenie w aplikacji lub na portalu SenseCAP
- Połącz czujniki LoRaWAN i rozpocznij zbieranie danych
Rozmieszczenie interfejsów.

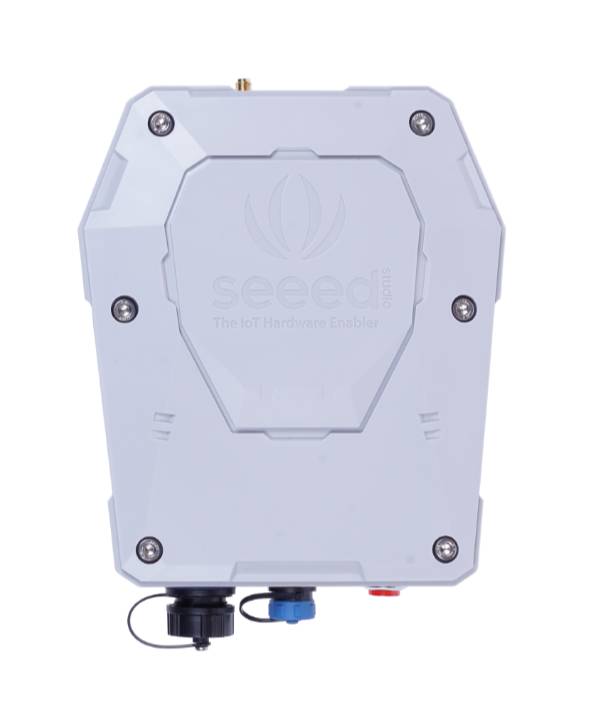

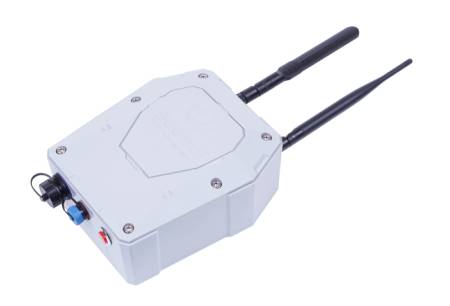

Obudowa oferuje ochronę klasy przemysłowej IP66, dzięki czemu bramka nadaje się do zastosowań zewnętrznych.
Specyfikacja techniczna SenseCAP Outdoor Gateway
- Model: LoRa-G-868-E/4G
- Procesor: TI AM3358 Cortex A8, 1 GHz
- System operacyjny: Linux Debian
- Pamięć RAM: 512 MB DDR3
- Pamięć wewnętrzna: 8 GB eMMC
- Protokół: LoRaWAN v1.0.2
- Częstotliwość: EU868 (od 863 MHz do 870 MHz)
- Moc wyjściowa LoRa: 25 dBm
- Czułość LoRa: -139 dBm (SF12BW125)
- Ethernet: 100 Mb/s FE (RJ45)
- Pasmo 4G: LTE-FDD, LTE-TDD, WCDMA, GSM
- Maksymalna prędkość 4G: do 150 Mb/s (pobieranie), do 50 Mb/s (wysyłanie) w LTE-FDD, do 130 Mb/s (pobieranie), do 30 Mb/s (wysyłanie) w LTE-TDD
- Antena Long Range: 2,5 dBi, polaryzacja pionowa, omnidirectional, złącze SMA-J
- Antena 4G: od 0 dBi do 4dBi, polaryzacja liniowa, omnidirectional, złącze SMA-J
- Wskaźnik LED: wskazuje stan sieci (online / offline)
- Złącze uziemienia: 1 otwór do montażu uziemienia
- Zużycie energii: 3,6 W
- Zasilanie: DC 12 V / 2 A
- Stopień ochrony: IP66
- Odporność na UV: UL746C F1 (odporność na starzenie od deszczu i słońca)
- Materiał obudowy: PC
- Temperatura pracy: od -40°C do 70°C
- Zakres wilgotności pracy: 0% RH do 100 %RH (brak kondensacji)
- Metoda instalacji: montaż na ścianie lub słupie
- Wymiary: 256 x 160 x 81 mm
- Masa: 777 g
Zawartość zestawu
- 1x SenseCAP LoRaWAN Gateway
- 1x Antena LoRa
- 1x Antena 4G
- 1x Klucz imbusowy
- 4x Uchwyt montażowy
- 1x Zasilacz
- 1x Przedłużacz zasilania (5 m)
- 2x Elementy montażowe (śruby, tuleje)
- 8x Śruby samogwintujące M5

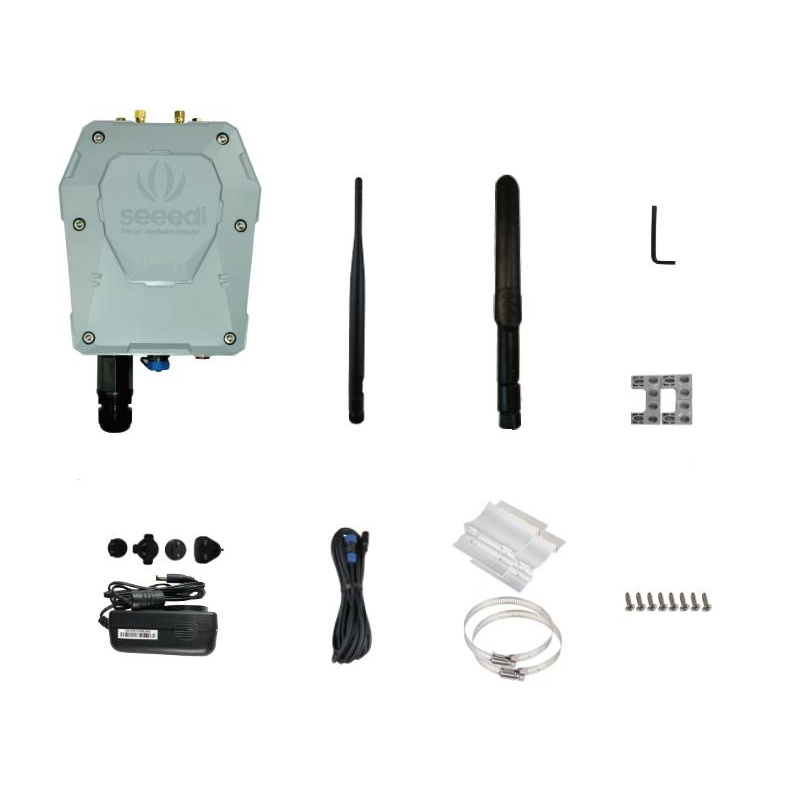

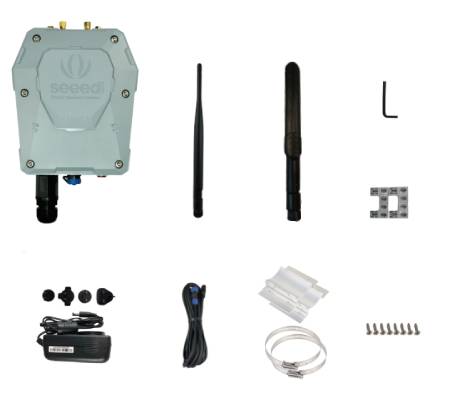

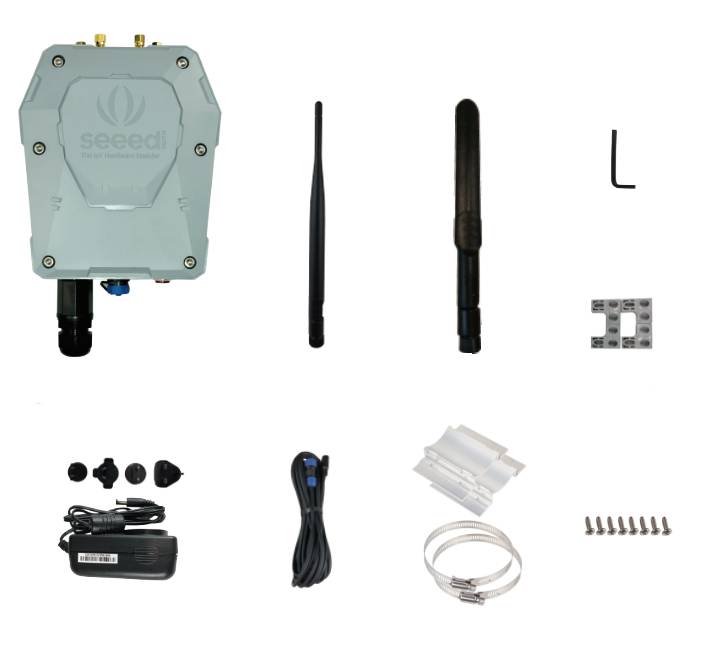

Elementy wchodzące w skład zestawu.
