Opis produktu: LoRa-E5 mini STM32WLE5JC - moduł LoRaWAN 868/915 MHz - Seeedstudio 113990939
LoRa-E5 mini jest kompaktowych rozmiarów modułem komunikacji w standardzie LoRaWAN, stworzonym przez firmę Seeedstudio. Moduł pozwala na dalekosiężną komunikację w standardzie LoRaWAN w paśmie 868 MHz oraz 915 MHz, dzięki czemu może być używany zarówno na terenie Unii Europejskiej jak i Ameryki Północnej. Zastosowany układ STM32WLE5JC pozwala na przesył danych w zakresie do 10 km. Układ oparty został na rdzeniu ARM Cortex-M4 oraz Semtech SX126X LoRa wspierającym protokół LoRaWAN oraz modulacje GFSK, BPSK, GMSK oraz LoRa.
Moduł komunikacji LoRaWAN - LoRa-E5 mini.

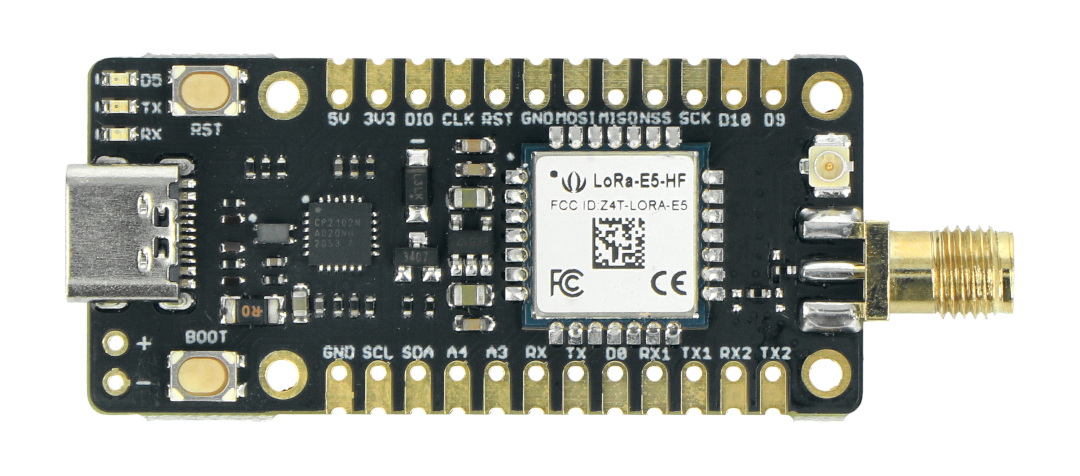

Rozkład elementów na płytce LoRa-E5 mini.Interfejsy w LoRa-E5 mini
Moduł z układem LoRa posiada wyprowadzone wszystkie jego GPIO na piny o rastrze 2,54 mm, są to takie interfejsy jak UART, ADC, SPI, I2C. Posiada wbudowany przycisk RESET oraz BOOT. LoRa-E5 mini jest modułem o bardzo dużym zasięgu komunikacji bezprzewodowej oraz ultra niskim poborze energii. Pozwala wysyłać i odbierać dane w odległości do 10 km, a jego spoczynkowy pobór prądu wynosi 2,1 uA (tryb WOR). Zaprojektowany został do standardów przemysłowych, może pracować w temperaturze od -40°C do 85°C, z czułością od -116,5 dBm do -136 dBm, i mocy wyjściowej do 20,8 dBm przy 3,3 V.
Zawartość zestawu
- Moduł LoRa-E5 mini
- Antena
- Przewód USB C
- Złącza goldpin
- Naklejka z wyprowadzeniami
Sposoby używania LoRa-E5 mini
- Za pomocą komend AT - płytka posiada wbudowany konwerter USB - UART, dzięki któremu można programować płytkę podłączoną do komputera z wykorzystaniem komend AT.
- Za pomocą interfejsu UART - LoRa-E5 mini może komunikować się z innym modułem, np. Seeeduino XIAO poprzez interfejs UART i wysyłać oraz odbierać polecenia AT.
- Tworzenie aplikacji użytkownika przy użyciu SDK - za pomocą dostarczonych plików SDK można stworzyć własną płytkę LoRa z funkcją MCU wykorzystując programator STM32Cube.
Czym jest LoRa?
LoRa lub LoRaWAN jest protokołem komunikacji bezprzewodowej daleko zasięgu o bardzo małej mocy. Protokół LoRa w module LoRa E5-mini wykorzystuje wolne od licencji sub-gigahercowych częstotliwości radiowe, takie jak 868 MHZ (Europa) lub 915 MHZ (Ameryka Północna).

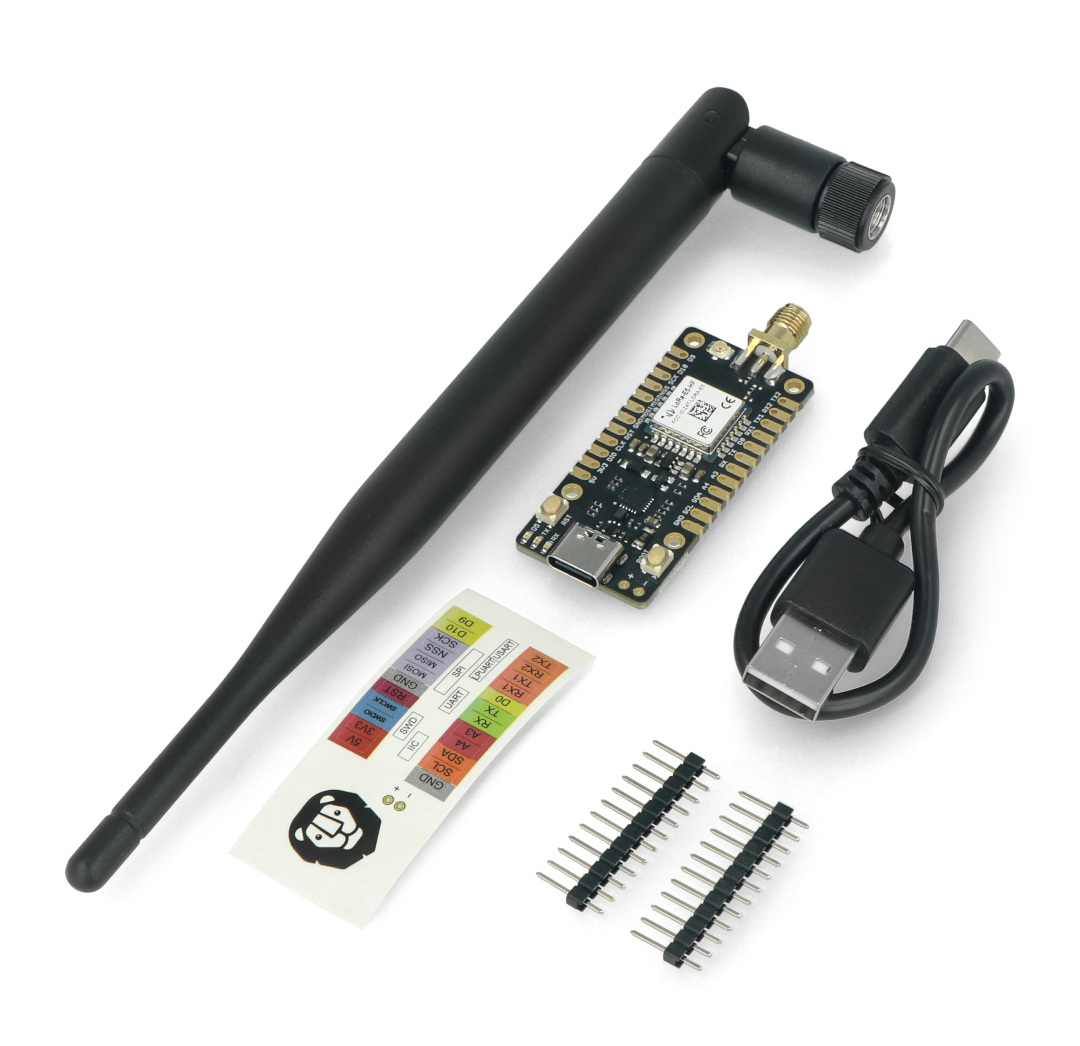

Zawartość zestawu LoRa-E5 mini.| Specyfikacja modułu LoRa-E5 mini | |
|---|---|
| Napięcie zasilania | od 3,7 V do 5 V |
| Moc wyjściowa | do 20,8 dBm przy 3,3 V |
| Częstotliwość pracy | 868 / 915 MHz |
| Protokół | LoRaWAN |
| Czułość | od -116.5 dBm do -136 dBm |
| Interfejsy |
|
| Modulacja | LoRa, (G)FSK, (G)MSK, BPSK |
| Pobór prądu | 2,1 uA (w trybie WOR) |
| Temperatura pracy | od -40°C do 85°C |
| Wymiary | 50 x 23 mm |
