Opis produktu: Grove - Moduł radiowy LoRa-E5 STM32WLE5JC - EU868/US915 - LoRaWAN - Seeedstudio 113020091

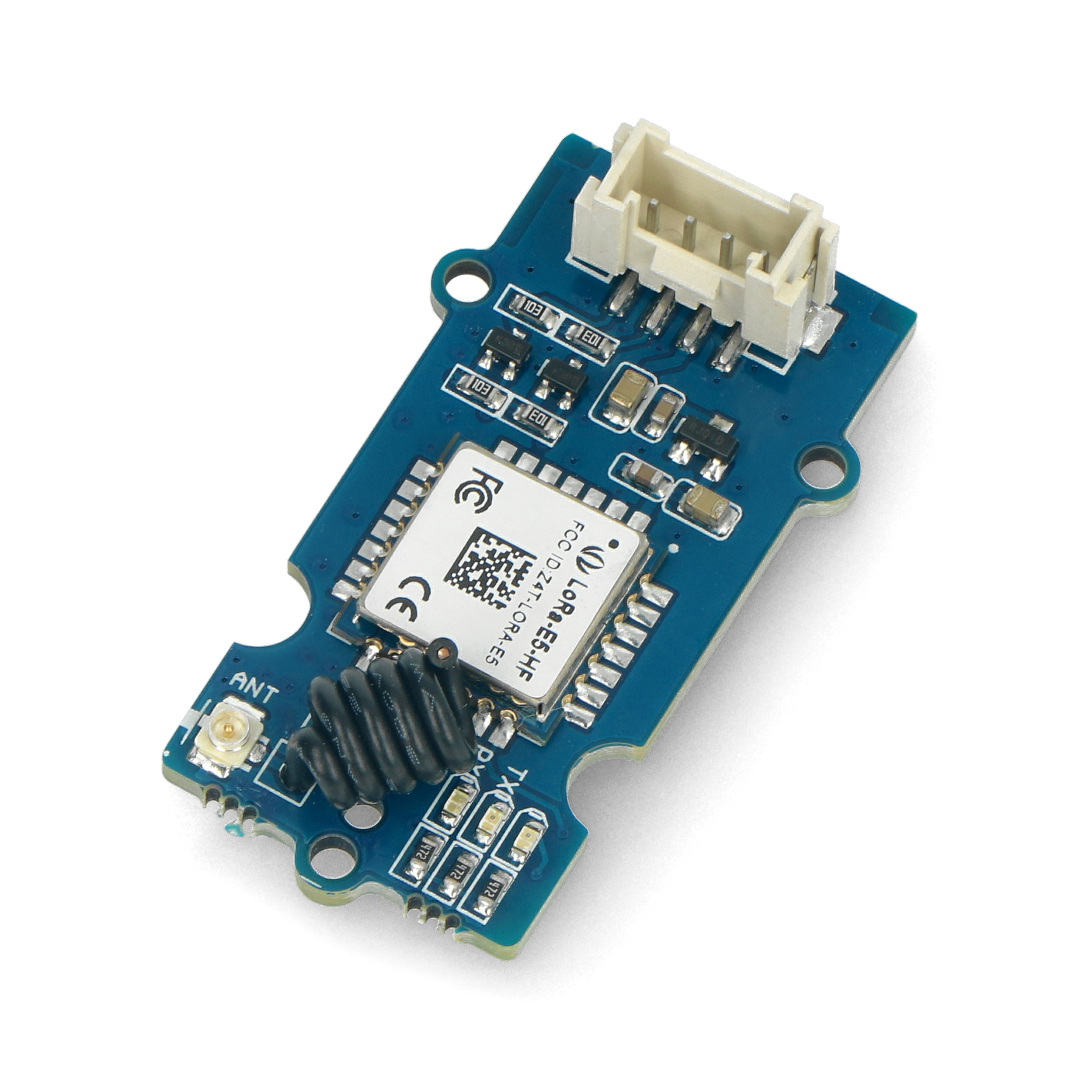

Moduł radiowy LoRa-E5 ze złączem Grove, wyprodukowany przez Seeedstudio. Posiada układ STM32WLE5JC z 32-bitowym procesorem ARM Cortex M4 o niskim poborze mocy, z częstotliwością taktowania 48 MHz. Obsługuje protokół LoRaWAN w paśmie częstotliwości EU868 / US915. Zasięg transmisji w otwartej przestrzeni wynosi nawet do 10 km. Moduł może być sterowany za pomocą poleceń AT dzięki komunikacji UART.
Produkt kompatybilny z Arduino i Raspberry Pi
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera informacje dotyczące sposobu podłączenia modułu oraz przykładowy kod programu.
Zestaw zawiera dedykowany przewód połączeniowy ze złączem Grove.
Specyfikacja układu LoRa-E5
- Procesor: 32-bitowy ARM Cortex M4 z częstotliwością taktowania 48 MHz
- Interfejsy komunikacyjne: 3 x UART, 1 x I2C, 1 x ADC 12-bitowy, 1 x SPI, 6 x GPIO
- Czułość układu: -116,5 dBm (SF5), -121,5 dBm (SF7), -136 dBm (SF12)
- Modulacja: LoRa, (G) FSK, (G) MSK, BPSK
- Certyfikat: FCC, CE
- Napięcie zasilania: od 1,8 V do 3,6 V

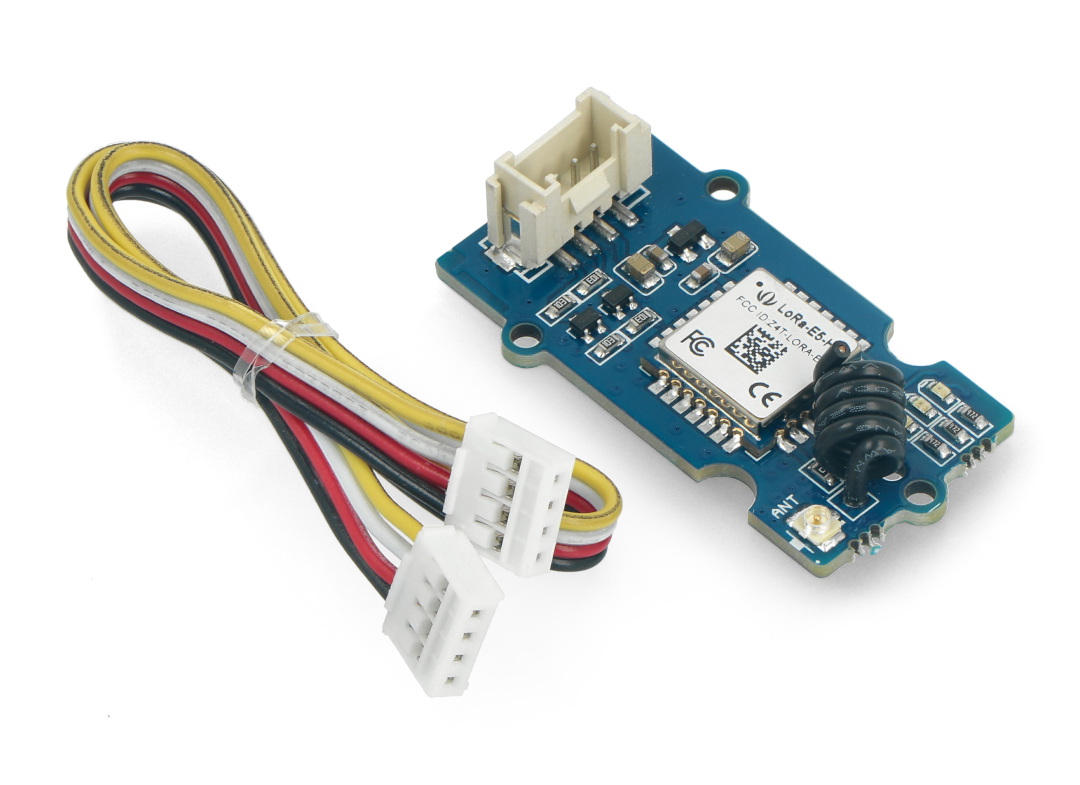

Zawartość zestawu
- Moduł radiowy Grove - LoRa-E5
- Przewód połączeniowy ze złączem Grove
Zastosowanie modułu radiowego LoRa-E5
Moduł radiowy LoRa-E5 może być wykorzystywany w połączeniu z płytkami rozwojowymi. Nadaje im możliwość komunikacji na duże odległości (w otwartej przestrzeni zasięg transmisji osiąga nawet 10 km). Ponadto cechuje się wysoką wydajnością i nikim poborem mocy. Posiada złącze zgodne ze standardem Grove, które pozwala na połączenie Plug&Play. Modułami można sterować za pomocą wiesza poleceń AT wydawanego za pośrednictwem połączenia UART. Grove LoRa-E5 będzie najlepszym wyborem do rozbudowy scenariuszy, testowania urządzeń oraz scenariuszy IoT o bardzo niskim zużyciu energii, takich jak inteligentne rolnictwo, inteligentne biuro i inteligentny przemysł. Został zaprojektowany zgodnie ze standardami przemysłowymi z wysoką czułością od -116,5 dBm do -136 dBm oraz mocą wyjściową od 10 dBm do 22 dBm.

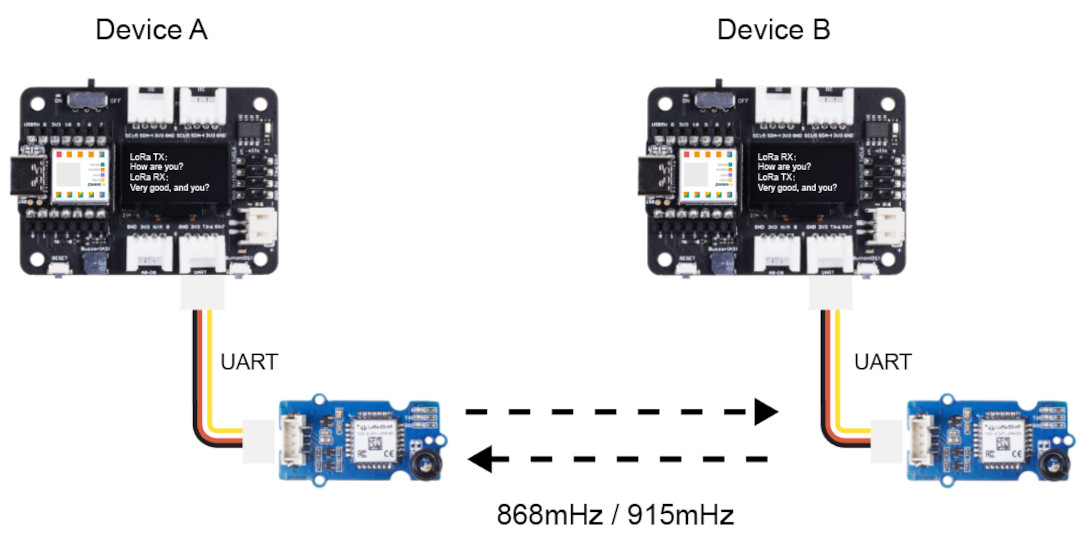

Przykładowe wykorzystanie modułu radiowego LoRa-E5.

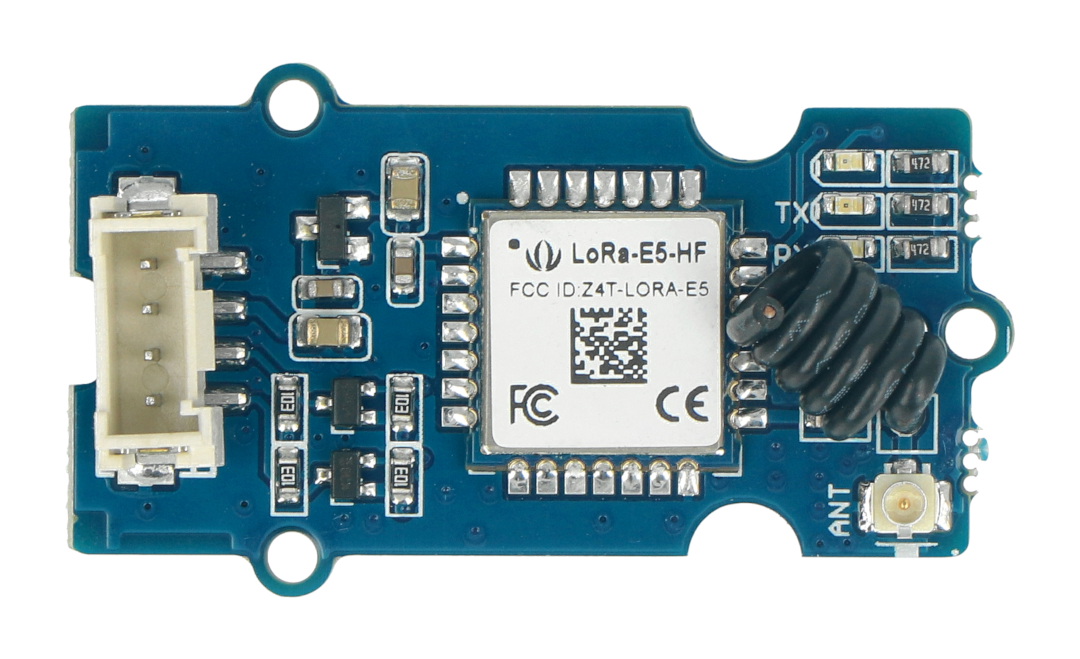

Moduł radiowy wyposażony w antenę zewnętrzną.
Specyfikacja techniczna LoRa-E5 STM32WLE5JC
- Typ: moduł radiowy
- Napięcie zasilania: od 3,3 V do 5 V
- Złącze: standard Grove
- Moc wyjściowa: do 20 dBm przy napięciu 3,3 V
- Częstotliwość pracy: 868 MHz / 915 MHz
- Protokół komunikacyjny: LoRaWAN
- Złącze antenowe: IPEX MHF
- Typ anteny: zewnętrzna
- Czułość od -116,5 dBm do 136 dBm
- Typ modulacji: LoRa, (G) FSK, (G) MSK i BPSK
- Temperatura pracy: od -40°C do 85°C
- Wymiary modułu: 20 x 40 mm
