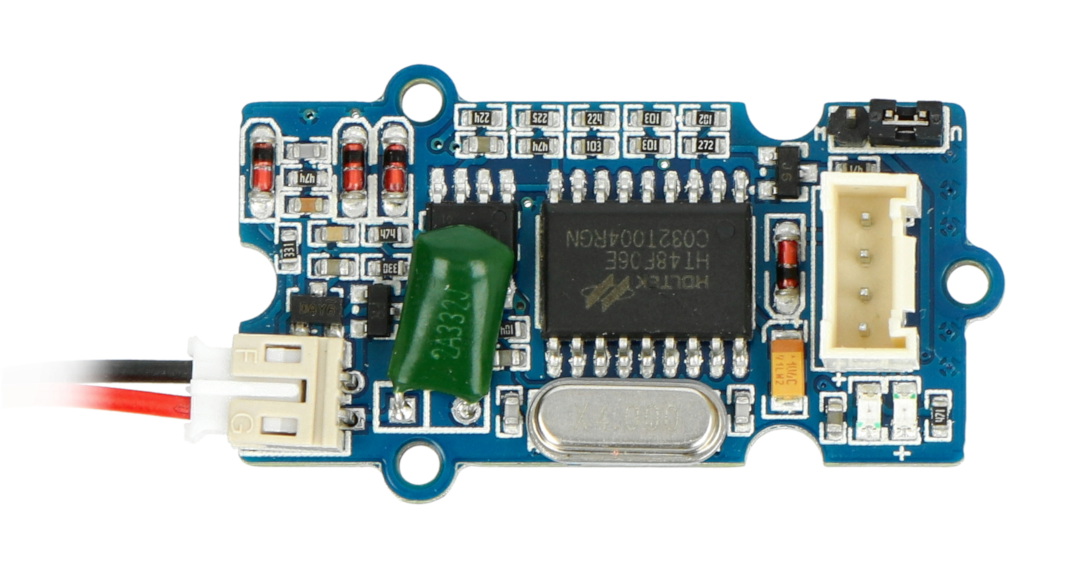

Opis produktu: Grove - czytnik RFID 125kHz z anteną - Seeedstudio 113020002
Prosty w obsłudze moduł czytnika RFID wyposażony w interfejs UART oraz Wiegand. Współpracuje z modułami RFID UEM4100. Do zestawu dołączona jest antena, która pozwala na komunikację w zakresie do 7 cm. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

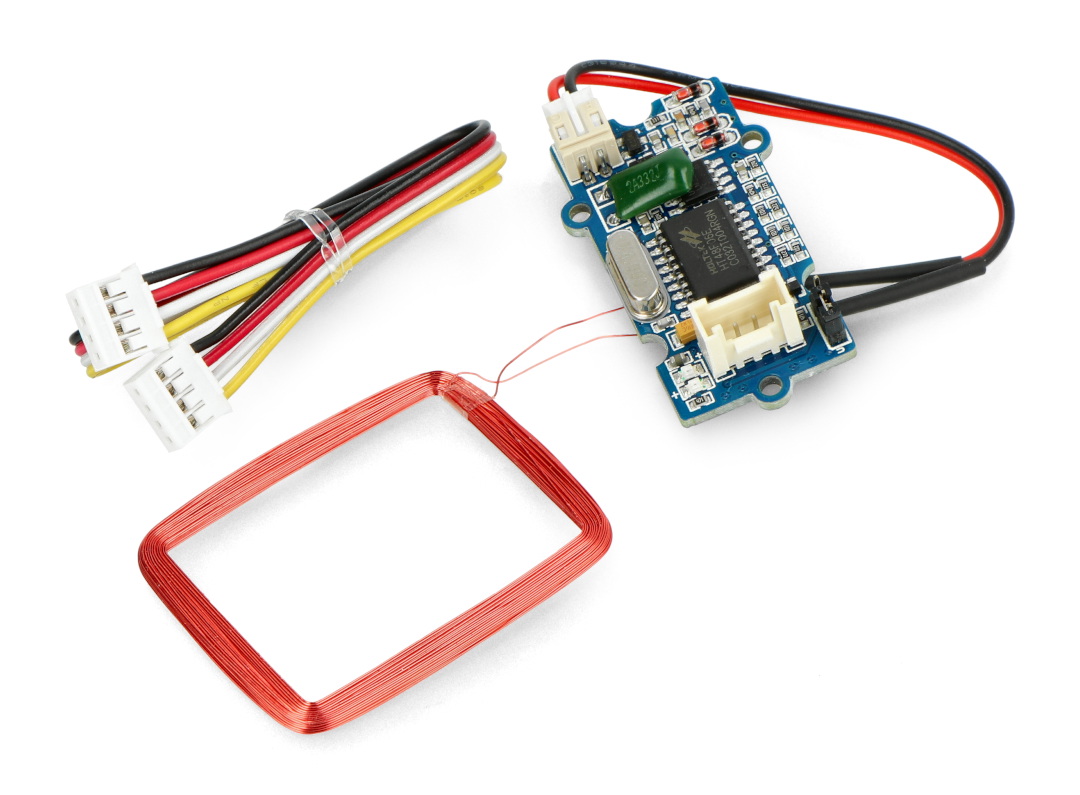

Do modułu dołączony jest 4-pinowy przewód do nakładki Base Shield v2.0.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika, wraz z przykładami dla Arduino. |
Podłączenie
Czujnik komunikuje się z mikrokontrolerem przez interfejs UART lub Wiegand. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 4,75 V do 5,25 V. |
| RX | Pin odbiornika. |
| TX | Pin nadajnika. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Specyfikacja czytnika RFID
- Napięcie zasilania: od 4,75 V do 5,25 V
- Częstotliwość pracy: 125 kHz
- Wybieralny format wyjściowy: UART lub Wiegand (wybór za pomocą zworki)
- UART: 9600 baudrate, 8 bitów danych, 1 bit stop, brak bitu weryfikacji
- Wiegand: 26-bitowy format Wiegand, 1 bit parzystości, 24 bity danych i 1 bit nieparzystości
- Maksymalny zasięg odczytu: 7 cm
- Wyposażony w 4-pinowe złącze Grove, raster 2 mm
- Wymiary: 40 x 20 mm
