Opis produktu: Grove ESP8285 V2 - moduł UART WiFi

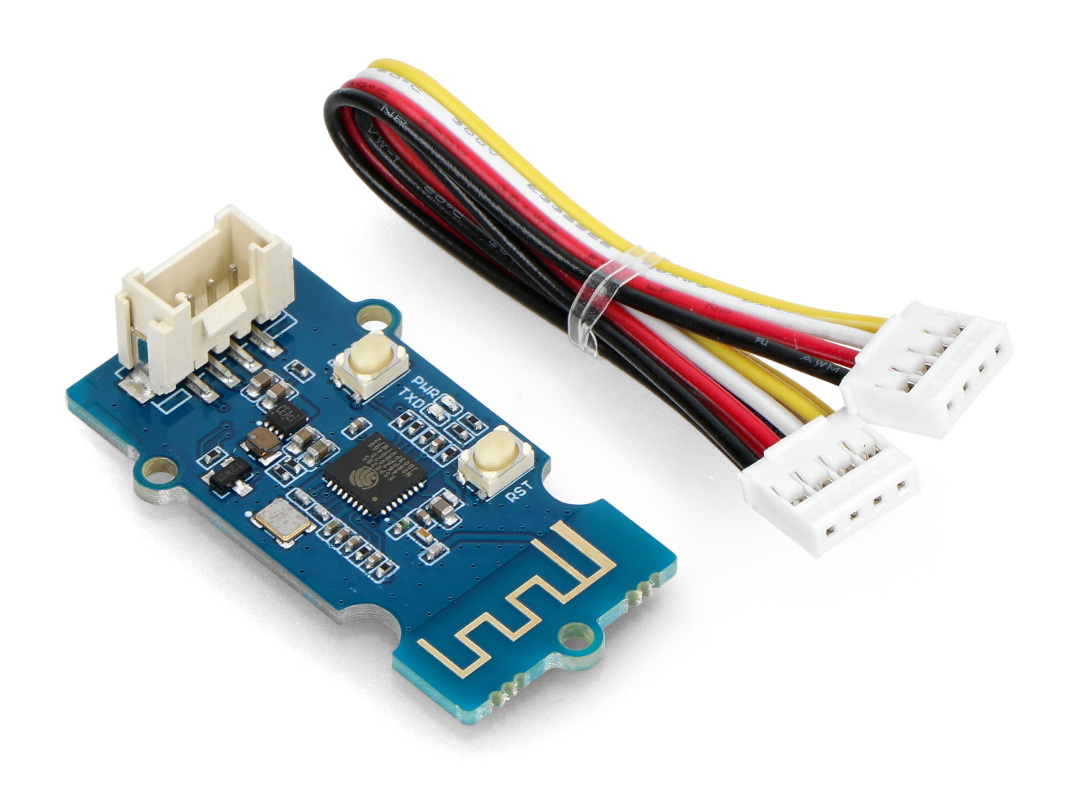

Moduł Wi-Fi z serii Grove oparty na układzie ESP8285 ze zintegrowanym protokołem TCP/IP i obsługą komend AT. Wspiera najpopularniejsze zabezpieczenia jak WEP, WPA/WPA2, TKIP, AES i WAPI. Może również pracować jako Access Point z DHCP lub pełnić rolę połączenia dla dwóch innych sieci Wi-Fi. Ma też możliwość konfiguracji adresów MAC oraz IP. Zasilany jest napięciem od 3,3 V do 5,5 V. Komunikuje się z mikrokontrolerem przez interfejs UART. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0. Producent udostępnia na swojej stronie szczegółową instrukcję obsługi wraz z przykładowymi kodami źródłowymi dla Arduino.

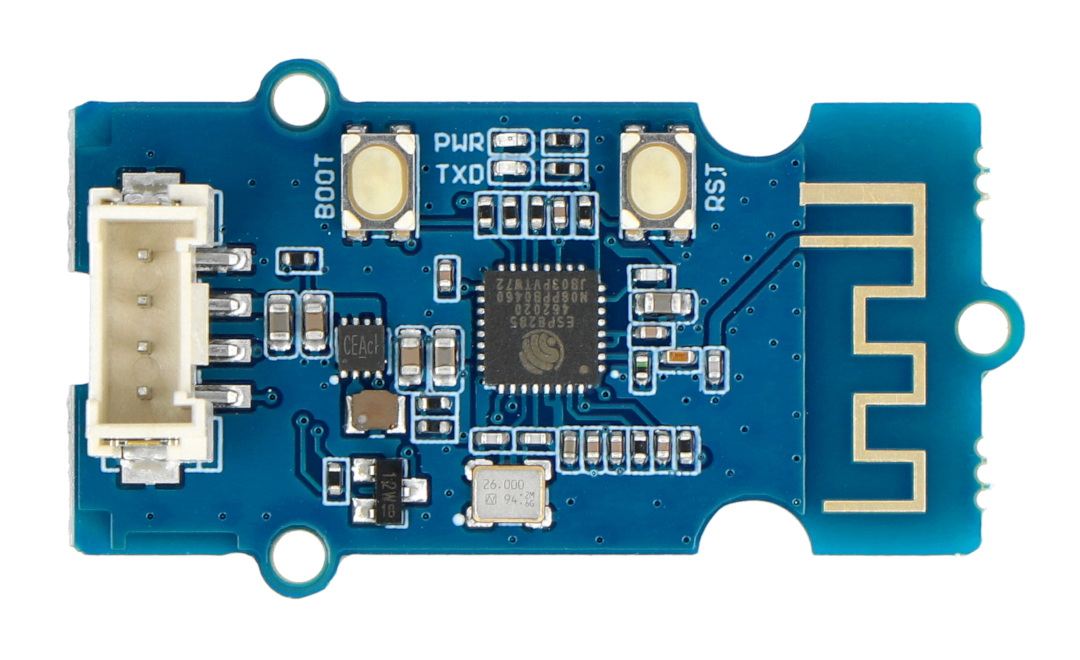

Grove ESP8285 V2 - moduł UART WiFi.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino oraz bibliotekę w serwisie GitHub |
Opis wyprowadzeń
Układ posiada cztery wyprowadzenia na specjalnym złączu serii Grove do którego przewód znajduje się w zestawie.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: od 3,3 V do 5,5 V. |
| GND | Masa układu. |
| TX | Nadajnik interfejsu UART. |
| RX | Odbiornik interfejsu UART. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Specyfikacja techniczna Grove ESP8285 V2
- Układ Wi-Fi: ESP8285 ESP-07
- Obsługa komend AT
- Wbudowana antena
- Protokół: 802.11 b/g/n (2,4 GHz)
- Funkcja QoS
- Interfejs: UART
- Przepustowość: 11520 bps
- Pamięć: 1 MB
- Napięcie zasilania: od 3,3 V do 5,5 V
- Wymiary: 40 x 20 x 7 mm
- Masa: 3,4 g
