Grove - moduł NFC v1.1 z anteną

Indeks: SEE-15265 EAN: 5903351246842

Moduł wyposażony w układ nadawczo-odbiorczy PN532 zapewniający komunikację bezprzewodową w paśmie 13,56 MHz. Komunikuje się on za pomocą interfejsów UART (domyślny) oraz I2C. W zestawie znajduje się antena ze złączem u.FL o zasięgu 50 mm. Moduł pracuje w standardzie ISO14443 typu A oraz B.

Grove - moduł NFC v1.1 z anteną
89,00 zł
72,36 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - moduł NFC v1.1 z anteną

Moduł wyposażony w układ nadawczo-odbiorczy PN532 zapewniający komunikację bezprzewodową w paśmie 13,56 MHz. Komunikuje się on za pomocą interfejsów UART (domyślny) oraz I2C. W zestawie znajduje się antena ze złączem u.FL o zasięgu 50 mm. Moduł pracuje w standardzie ISO14443 typu A oraz B. Napięcie zasilania wynosi 3,3 V.

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz przykładowym kodem.

Czym jest NFC?

NFC (Near Field Communications) jest systemem komunikacji pomiędzy będącymi bardzo blisko siebie urządzeniami (do 20 cm).  Interfejs nie wymaga uwierzytelniania, jest rozszerzeniem RFID nastawionym przede wszystkim na wymianę danych w telefonach komórkowych, np. w celu zrealizowania szybkiej płatności. Moduł może odczytywać tzw. RFID tagi, którymi są np. karty i breloczki działające na częstotliwości 13,56 MHz. Wbudowana antena pozwala na komunikację w zasięgu do 10 cm nawet przez niemetalowe osłony czy obudowy.

Moduł Grove NFC

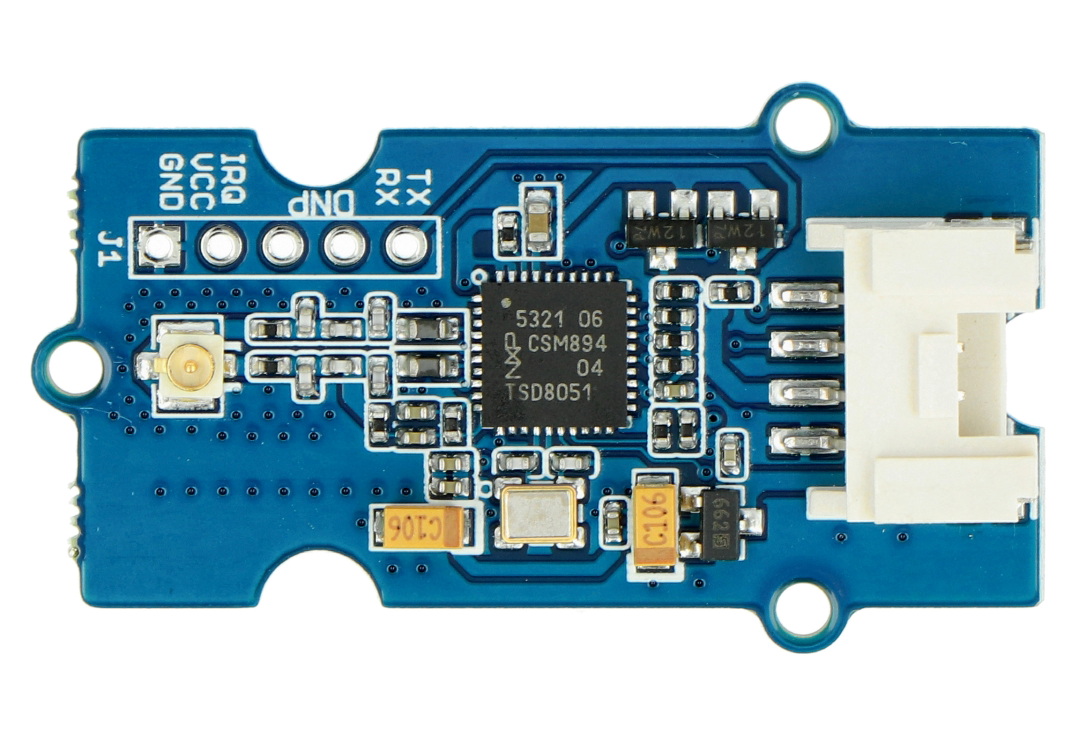

Wyprowadzenia modułu Grove - NFC v1.1 z anteną.

Podłączenie modułu Grove NFC v1.1 z anteną

Moduł wyposażony jest w złącze Grove pozwalające na bezpośrednie podłączenie go do Arduino za pomocą nakładki Grove - Base Shield v2.  Domyślnie komunikuje się za pomocą interfejsu UART, w celu zmiany interfejsu na I2C należy przerwać połączenie padów i przelutować styki w sposób przedstawiony na grafice poniżej.

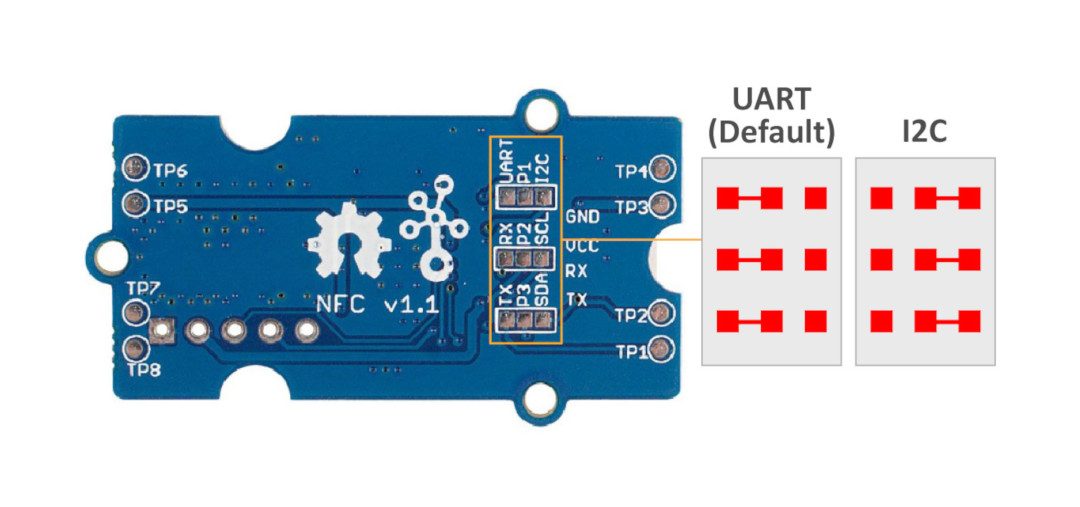

wyprowadzenia padów na module Grove NFC

Wyboru magistrali dokonuje się za pomocą zworek na odwrocie płytki.

Zestaw zawiera

  • Moduł NFC
  • Antena
  • Przewód Grove

Specyfikacja Grove - moduł NFC v1.1 z anteną

  • Napięcie pracy: 3,3 V
  • Pobór prądu:
    • Tryb bezczynności: 73 mA
    • Tryb zapisu/odczytu: 83 mA
  • Obsługiwane interfejsy:
    • UART (domyślny)
    • I2C
  • Bezprzewodowa komunikacja w paśmie 13,56 MHz
  • Wspiera standard ISO14443 typu A oraz B
  • Wsparcie komunikacji P2P - peer to peer
  • Wymiary: 25 x 20 mm
  • Masa: 5 g



Moduł - typ RFID
Szerokość opakowania 8.9 cm
Wysokość opakowania 13.7 cm
Głębokość opakowania 1.2 cm
Masa opakowania 0.012 kg
