Opis produktu: Grove - moduł radiowy nadajnik + odbiornik 433 MHz

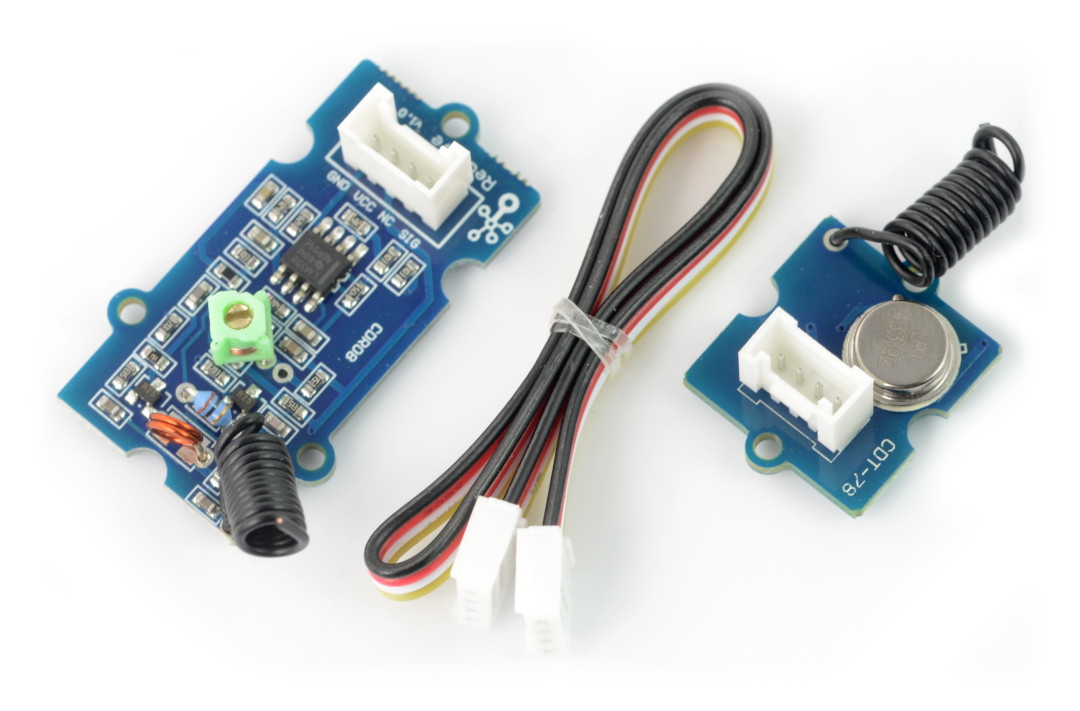

Zestaw z serii Grove zawierający odbiornik i nadajnik, które komunikują się ze sobą na częstotliwości 433 MHz. Działa z napięciem 5 V. Wspiera modulację ASK. Moduły współpracują z mikrokontrolerem za pomocą interfejsu jednoprzewodowego. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.
Do modułów dołączony 4-pinowy przewód do nakładki Base Shield v2.
Specyfikacja
- Napięcie zasilania:
- Nadajnik: od 3 V do 12 V
- Odbiornik: 5 V
- Modulacja: ASK
- Częstotliwość pracy: 433,92 MHz
- Komunikacja w jedną stronę
- Prąd pracy: od 3 mA do 10 mA
- Moc transmisji: do 15 mW
- Zasięg maksymalny: od 40 do 100 m
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino. |
Podłączenie

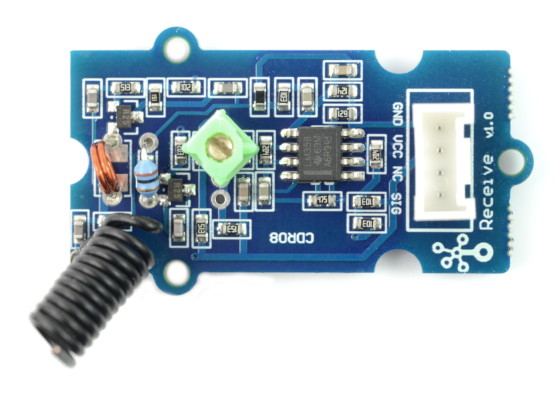

Czujnik komunikuje się z mikrokontrolerem przez jeden pin cyfrowy SIG. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3,3 V lub 6 V. |
| NC | Niepodłączony. |
| SIG | Linia sygnałowa. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
