Opis produktu: Grove - moduł GPS (Air530) z anteną - Seeedstudio 109020022

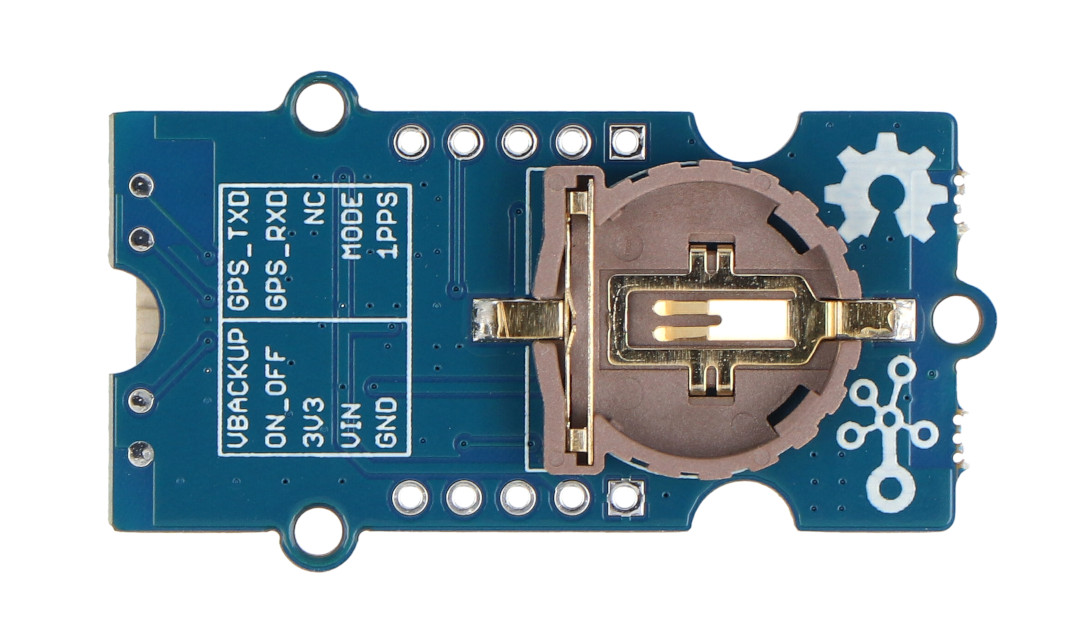

Moduł GPS (Air530) z zewnętrzną anteną ze złączem U.FL wyprodukowany przez Seeedstudio to wysokowydajny, wysoce zintegrowany moduł nawigacji i pozycjonowania satelitarnego. Obsługuje GPS, Beidou, Glonass, Galileo, QZSS i SBAS, co czyni go odpowiednim do zastosowań GNSS, takich jak nawigacja samochodowa, inteligentne urządzenia czy lokalizacja dronów. Moduł ten może odbierać sygnały z więcej niż 6 satelitów jednocześnie, a dokładność pozycjonowania wynosi 2,5 m. Wyposażony w gniazdo na baterię CR1220, która zapewnia podtrzymanie zasilania układu. Dzięki złączu Grove, moduł może być używany z rozszerzeniem Base Shield V2 i Arduino. Komunikuje się przez interfejs UART i jest zasilany napięciem 3,3 V lub 5 V.
Produkt kompatybilny z Arduino i Raspberry Pi
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera informacje dotyczące sposobu podłączenia modułu oraz przykładowy kod programu.
Grove - moduł GPS (Air530) z anteną - Seeedstudio 109020022.

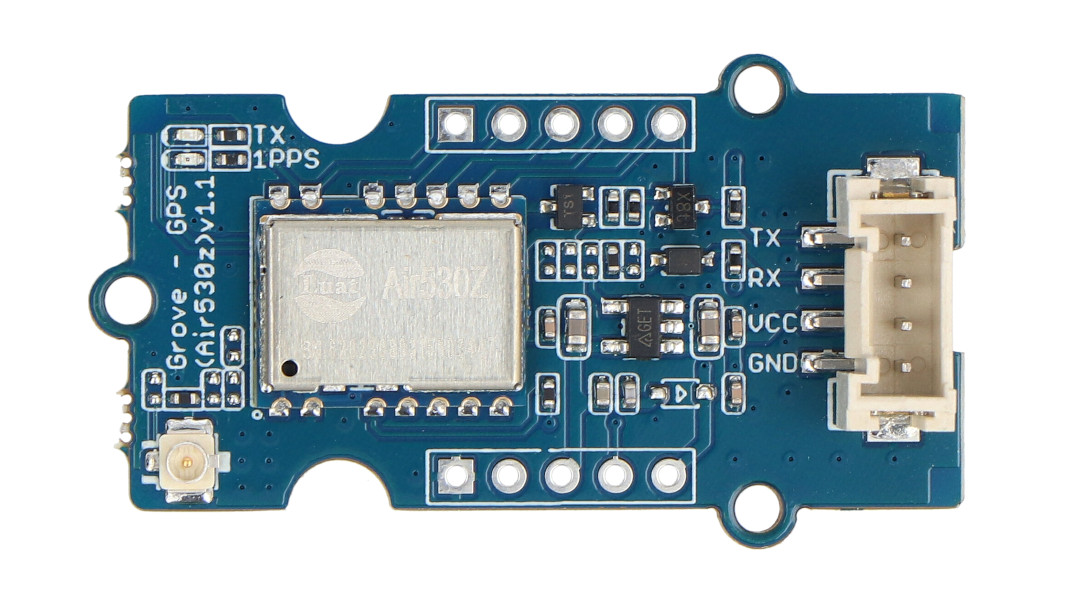

Moduł GPS (Air530) z zewnętrzną anteną ze złączem U.FL.
Cechy szczególne modułu GPS
- Wysoka integracja i wielomodowy system pozycjonowania satelitarnego: obsługuje więcej niż 6 satelitów jednocześnie, zapewniając precyzyjne pozycjonowanie.
- Wysoka precyzja pozycjonowania: błąd pozycjonowania wynosi mniej niż 10 m, a pozycjonowanie jest szybkie i dokładne nawet przy słabym sygnale.
- Zintegrowana konstrukcja bazy RF: zastosowano zintegrowaną konstrukcję bazy RF, która łączy w sobie konwerter DC / DC, stabilizator napięcia LDO, wzmacniacz LNA, przedni moduł RF, przetwarzanie sygnałów bazowych, 32-bitowy procesor RISC, pamięć RAM, pamięć FLASH, zegar RTC oraz funkcje zarządzania zasilaniem.
- Niskie zużycie energii: zużycie energii na poziomie tylko 31 uA.
- Wysoka kompatybilność: kompatybilny z innymi modułami pod względem sprzętowym, jak i programowym.
Zastosowania modułu
- Tracker GPS
- Nawigacja GPS
- Pomiar odległości
- Nawigacja samochodowa
- Lokalizacja drona
Specyfikacja techniczna produktu
- Napięcie zasilania: 3,3 V / 5 V
- Pobór prądu: 60 mA
- Interfejs: UART
- Czas ciepłego startu: 4 s
- Czas zimnego startu: 30 s
- Czas pozycjonowania:
- zimny start: 27,5 s
- ciepły start: < 1 s
- przechwytywanie: < 1 s
- wspomagane programowo A-GNSS: < 5 s
- Czułość:
- zimny start: -148 dBm
- ciepły start: -162 dBm
- odzyskanie: -164 dBm
- śledzenie: -166 dBm
- Dokładność:
- dokładność pozycjonowania poziomego: 2,5 m
- dokładność pozycjonowania wysokości: 3,5 m
- Dokładność prędkości: 0,1 m/s
- dokładność czasu: 30 ns
- Tryb ultraniskiego zużycia energii przy 3,3 V: 31 uA
- Temperatura pracy: od -35°C do 85°C
- Temperatura przechowywania: od -55°C do 100°C
- Wilgotność: od 5% do 95%
- Wymiary: 40 x 20 x 13 mm
Zawartość zestawu
- Grove - moduł GPS (Air530) z anteną - Seeedstudio 109020022
- Przewód Grove

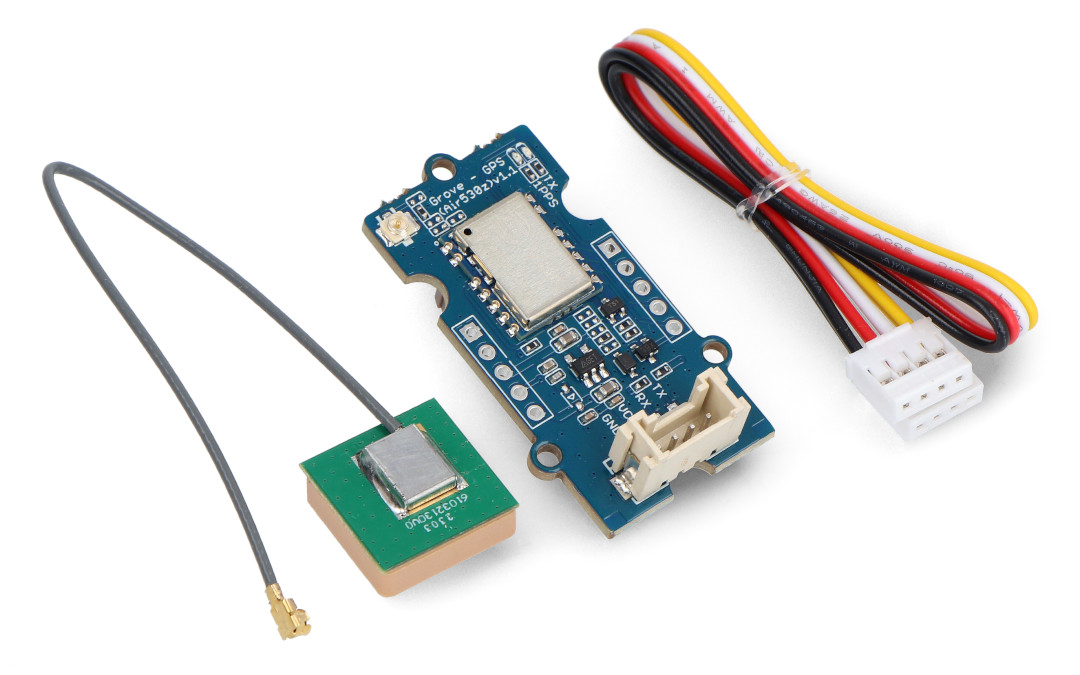

Zawartość zestawu.
