Opis produktu: Fermion - czujnik rozpoznawania gestów GR10-30 - UART / I2C - DFRobot SEN0543
Fermion - czujnik gestów GR10-30 wyprodukowany przez DFRobot. Potrafi rozpoznawać aż 12 gestów dłoni - ruch w górę, w dół, w lewo, w prawo, do przodu i do tyłu, obracanie zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara, ciągłe obracanie zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara, zawisanie i machanie. Każdy użytkownik może ustawić parametry, takie jak odległość wyzwalania gestem (w zakresie od 0 cm do 30 cm), kąt obrotu dłoni i czas zawisu, które można rozpoznać, oraz rozmiar obszaru rozpoznawania, aby otrzymać dokładniejsze wyniki. Posiada dodatkowo dwa piny przerwania, które wskazują czy wystąpi wyzwalacz gestu i czy obiekt wejdzie w zakres rozpoznawania. Moduł znajduje zastosowanie w aplikacjach i scenariuszach działających na zasadzie bezkontaktowego wyzwalania, na przykład zdalne sterowanie gestami, interakcja robota, sterowanie interfejsem człowiek-maszyna, sterowanie oświetleniem.

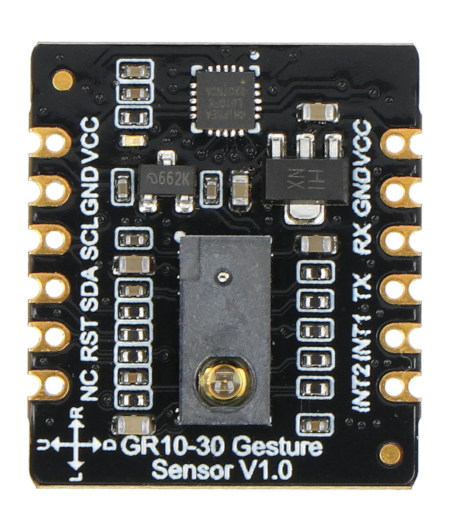

Fermion - czujnik rozpoznawania gestów GR10-30 - UART / I2C - DFRobot SEN0543.

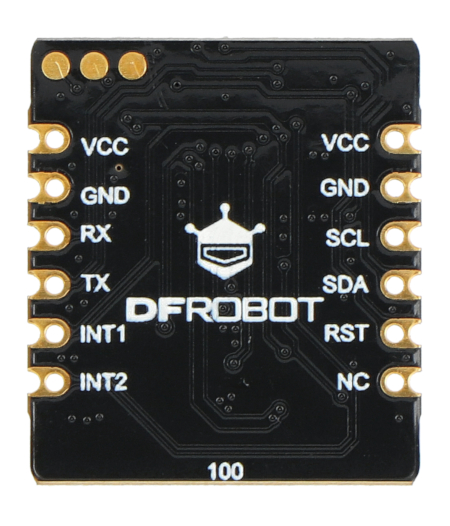

W zestawie znajdują się złącza goldpin przeznaczone do samodzielnego przylutowania.
Cechy szczególne modułu
- Maksymalna odległość rozpoznawania 30 cm
- Rozpoznawalność do 12 gestów
- Obsługa komunikacji UART i I2C
Sugerowane zastosowanie
- Pilot zdalnego sterowania gestami
- Interakcja robota
- Sterowanie interfejsem człowiek-maszyna
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Opis wyprowadzeń
- VCC - pin zasilania
- GND - masa układu
- SCL - linia zegara magistrali I2C
- SDA - linia danych magistrali I2C
- RST - pin reset
- INT2 - pin przerwania, odpowiedzialny za wykrywanie ruchu obiektu; stan wysoki - obiekt porusza się w obszarze detekcji; stan niski - w obszarze nie ma obiektu, obiekt jest nieruchomy lub obszar detekcji jest całkowicie zablokowany przez ponad 3 s
- INT1 - pin przerwania, odpowiedzialny za rozpoznawanie gestów; po rozpoznaniu gestu pojawiają się impulsy 10 ms
- TX - transmisja danych UART
- RX - odbiór danych UART

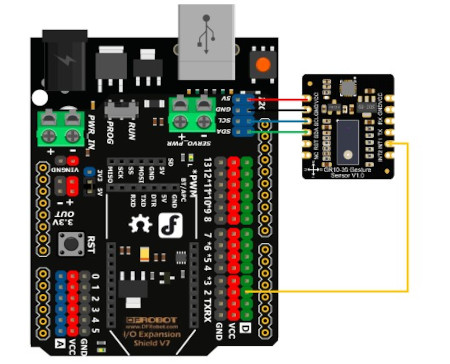

Schemat połączeń z wykorzystaniem płytki DFRduino. Płytka nie jest częścią zestawu, należy ją nabyć osobno.

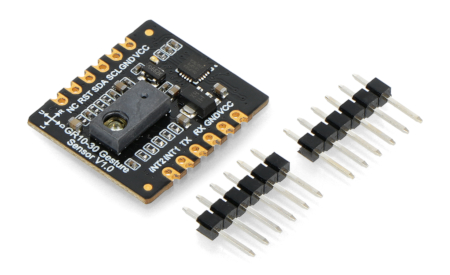

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna
- Wbudowany układ: GR10-30
- Napięcie zasilania: od 3,3 V do 5 V
- Prąd prądu: < 10 mA
- Interfejs: magistrala I2C / UART
- Adres I2C: 0x73
- Szybkość transmisji szeregowej: 9600
- Zakres rozpoznawania gestów: od 0 cm do 30 cm
- Akceptowalna wilgotność podczas pracy: od 5% do 85% wilgotności względnej RH
- Wymiary płytki: 20,5 x 23,5 mm
Zawartość zestawu
- Fermion - czujnik rozpoznawania gestów GR10-30 - UART / I2C - 1 sztuka
- Listwa goldpin 1x6 - raster 2,54 mm - 2 sztuki
