Opis produktu: APDS9960 - czujnik zbliżeniowy, światła, koloru i gestów - STEMMA QT / Qwiic - Adafruit 3595
Czujnik łączący w sobie możliwości wykrywania prostych gestów, światła otoczenia, koloru oraz zbliżania się przeszkód. Urządzenie komunikuje się z mikrokontrolerem za pomocą magistrali I2C. Działa z napięciem od 3,3 V do 5 V.
|
Produkt kompatybilny z Arduino Producent udostępnia poradnik użytkownika wraz ze schematem podłączenia dla użytkowników Arduino. |
Zasada działania czujnika
Moduł posiada wbudowaną diodę IR oraz sterownik wraz z czterema kierunkowymi fotodiodami, które wykrywają energię odbitą od diody IR. Funkcja zbliżeniowa pozwala pomiar odległości od obiektu znajdującego się z przodu czujnika z 8-bitową rozdzielczością. Urządzenie pozwala na wykrywanie prostych gestów typu: z góry na dół, z dołu na górę, z prawej do lewej i z lewej do prawej. Adafruit APDS9960 posiada wbudowany regulator napięcia 3,3 V, dlatego działa zarówno z zasilaniem 3,3V, jak i 5 V.

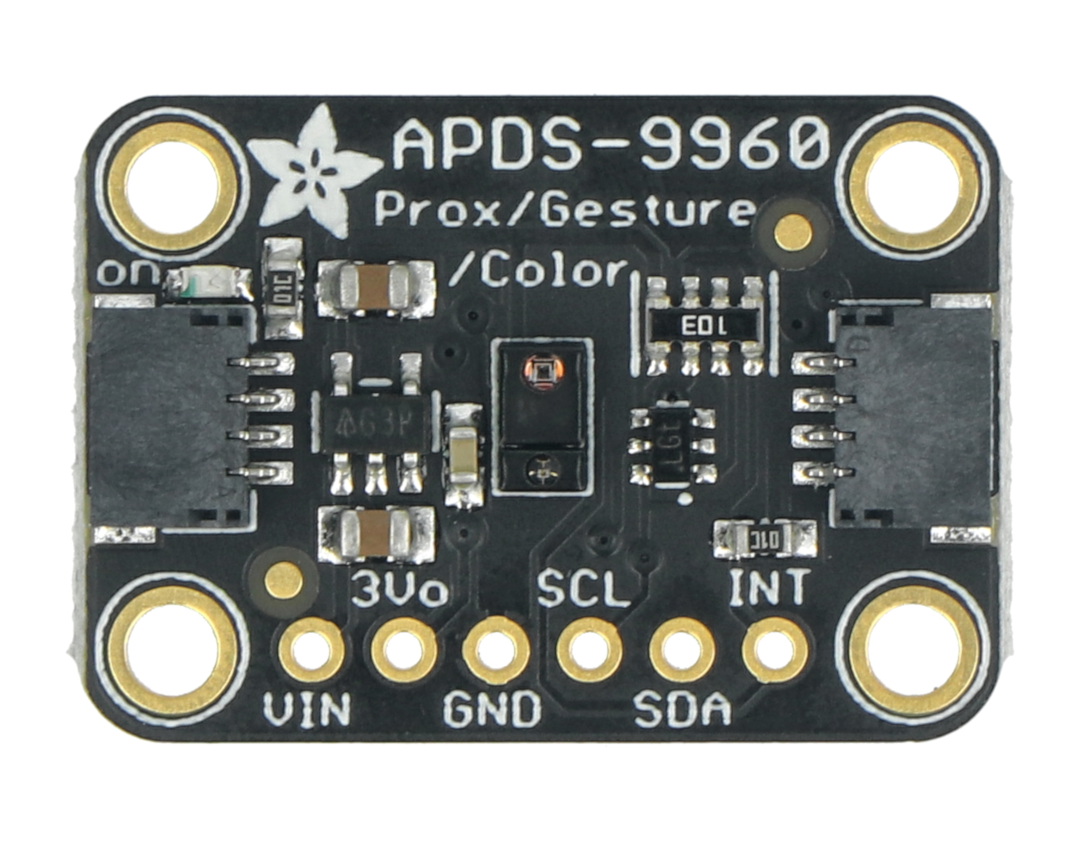

Opis wyprowadzeń czujnika
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania z zakresu od 3,3 V do 5 V. |
| 3Vo | Wyjście z regulatora 3,3 V o wydajności 100 mA. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| INT | Przerwanie zewnętrzne typu otwarty kolektor. |
Specyfikacja techniczna APDS9960
- Napięcie zasilania: od 3,3 V do 5 V
- Wyprowadzenia pracują z logiką zarówno 3,3 V jak i 5 V
- Wbudowane funkcje:
- Czujnik gestów
- Czujnik zbliżeniowy
- Czujnik światła otoczenia
- Czujnik kolorów RGB
- W zestawie złącza do samodzielnego przylutowania
- Wyposażony w złącze STEMMA QT / Qwiic
- Wymiary: 25 x 18 mm
