Czujnik natężenia światła BH1750

Indeks: MOD-02024 EAN: 5904422373283

Czujnik przetwarzający natężenie światła o długości z zakresu od 320 nm do 560 nm na mierzalną (np. poprzez zastosowanie mikrokontrolera) proporcjonalną częstotliwość.

Czujnik natężenia światła BH1750
16,90 zł
13,74 zł netto
Zapłać później
Czas oczekiwania: 6-8 tyg.
Chwilowo niedostępny
Producent: OEM

Opis produktu: Czujnik natężenia światła BH1750

Cyfrowy czujnik natężenia światła działający w zakresie 1 - 65535 lx (luks) z rozdzielczością 1 lub 4 lx w zależności od wybranego trybu pracy. Komunikuje się poprzez interfejs I2C (TWI), czyli dwie linie: danych - SDA i zegarową SCL. Moduł można stosować do pomiaru natężenia światła zarówno w pomieszczeniach jak i w obszarze otwartym. W zestawie znajdują się konektory goldpin do samodzielnego lutowania.

Podłączenie czujnika natężenia światła

Moduł posiada pięć wyprowadzeń:

  • VCC - napięcie zasilania od 3 V do 5 V.
  • GND - masa układu.
  • SCL - linia zegarowa magistrali I2C.
  • SDA - linia danych magistrali I2C.
  • ADD - wybór adresu magistrali I2C, podanie stanu niskiego ustala adres na: 0100011  wysokiego: 1011100. Wyprowadzenie domyślnie znajduje się w stanie niskim.

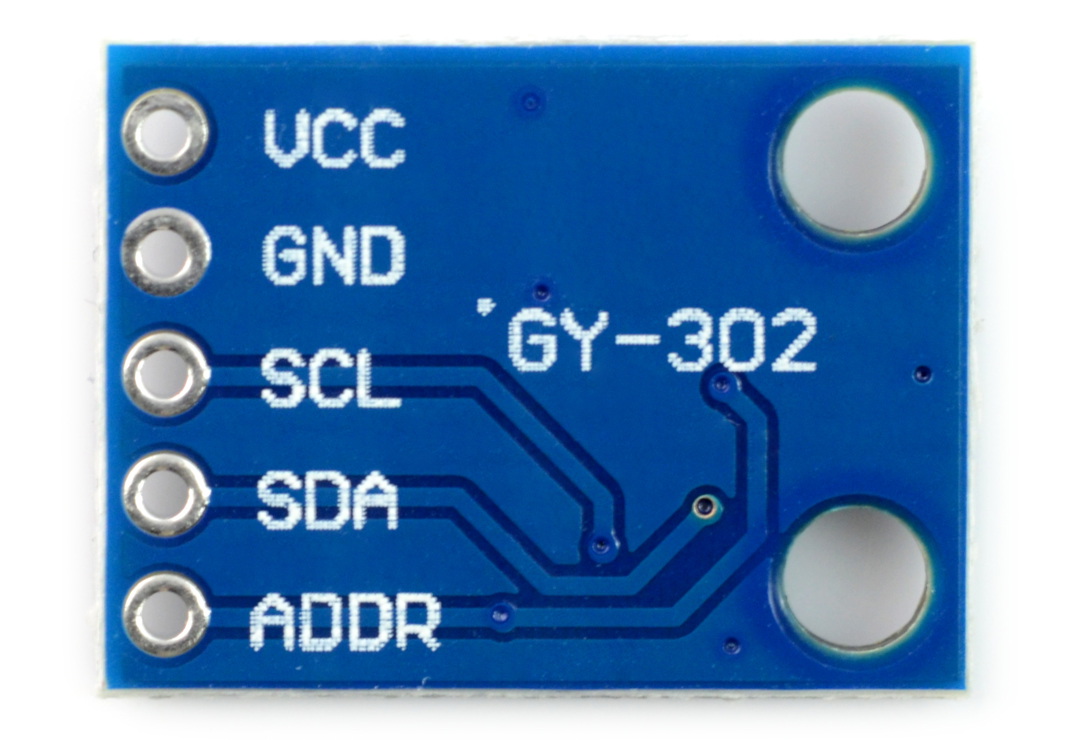

Czujnik natężenia światła BH1750

Spodnia strona płytki obwodu drukowanego czujnika BH1750.

Produkt kompatybilny z Arduino

  • Czujnik można podłączyć bezpośrednio do wyprowadzeń mikrokontrolera np. Arduino lub minikomputera Raspberry Pi.
  • Przewodnik użytkownika dostępny jest w naszym serwisie.
  • Gotową bibliotekę wraz przykładowym programem dla Arduino można znaleźć w serwisie GitHub.
  • W przypadku koszystania z  Arduino Mega 2560 należy połączyć wyprowadzenia: SCL z pinem 21 oraz  SDA z pinem 20.

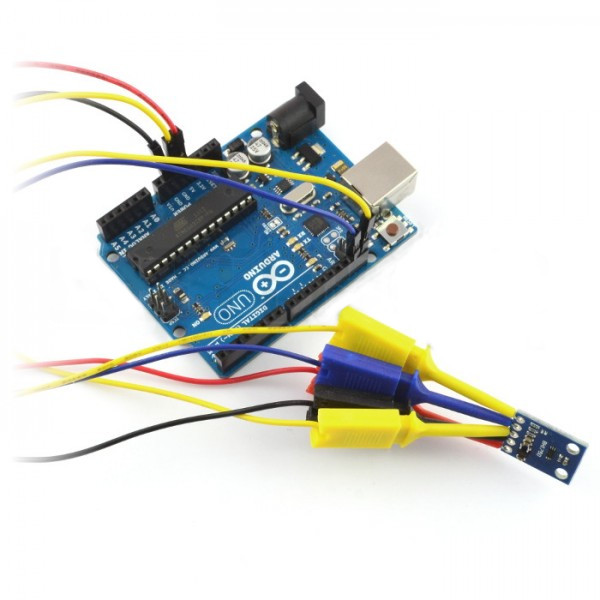

Czujnik natężenia światła BH1750 podłączony do Arduino Uno.


Na rysunku czujnik natężenia światła BH1750 połączony z Arduino Uno poprzez przewody męskie z haczykami.

Specyfikacja

  • Napięcie zasilania: od 3 V do 5 V
  • Średni pobór prądu: 120 uA
  • Interfejs komunikacyjny: I2C
  • Wbudowane rezystory 4,7 kΩ podciągające linie SCL i SDA magistrali I2C
  • Wbudowany regulator napięcia
  • Zakres: od 1 do 65535 lx
  • Wymiary modułu: 21 x 16 x 3,3 mm



Szczegóły w dokumentacji.

Test 3
Szerokość opakowania 6 cm
Wysokość opakowania 4.5 cm
Głębokość opakowania 9 cm
Masa opakowania 0.002 kg
