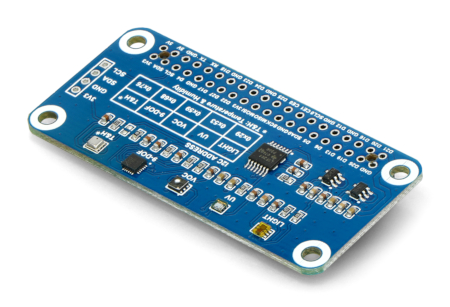

Czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 20471

Indeks: WSR-20550 EAN: 5904422381646
Czujnik środowiskowy w postaci nakładki do Raspberry Pi wyposażony w szereg przydatnych sensorów. Posiada wbudowany czujnik temperatury, wilgotności, ciśnienia powietrza, światła otoczenia do pomiaru światła podczerwonego i widzialnego, czujnik ruchu 9 DoF, czujnik do pomiaru promieni UV, a także czujnik VOC do wykrywania lotnych związków organicznych w otoczeniu. Nakładka wykorzystuje magistralę I2C do komunikacji. Zasilana jest napięciem o wartości 5 V.
Czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 20471
149,00 zł
121,14 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 20471

Czujnik środowiskowy w postaci nakładki do Raspberry Pi wyposażony w szereg przydatnych sensorów. Posiada wbudowany czujnik temperatury, wilgotności, ciśnienia powietrza, światła otoczenia do pomiaru światła podczerwonego i widzialnego, czujnik ruchu 9 DoF, czujnik do pomiaru promieni UV, a także czujnik VOC do wykrywania lotnych związków organicznych w otoczeniu. Nakładka wykorzystuje magistralę I2C do komunikacji. Zasilana jest napięciem o wartości 5 V.

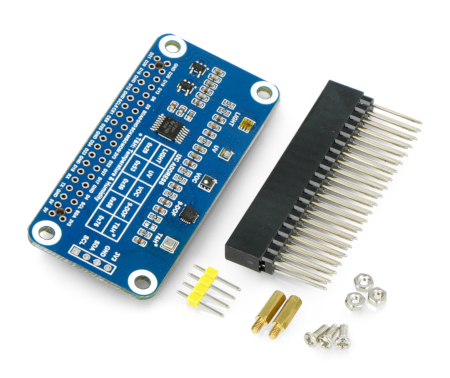

Zawartość zestawu

  • Czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 20471 - 1 sztuka
  • Żeński nagłówek 2x20 pin - raster 2,54 mm - 1 sztuka
  • Listwa goldpin 1x4 pin - raster 2,54 mm - 1 sztuka
  • Zestaw śrub i dystansów do połączenia z Raspberry Pi
    • dystans żeńsko-męski - 2 sztuki
    • śrubki montażowe - 3 sztuki
    • podkładki - 3 sztuki
Zawartość zestawu.

Zawartość zestawu.

Produkt kompatybilny z Raspberry Pi

Producent udostępnia stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz przydatne zasoby programistyczne.

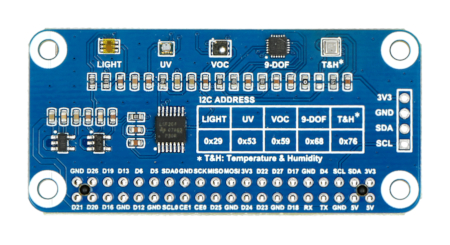

Nakładka posiada wyprowadzenia zgodne z rozmieszczeniem złącz GPIO w Raspberry Pi.

Nakładka posiada wyprowadzenia zgodne z rozmieszczeniem złącz GPIO w Raspberry Pi.

Cechy szczególne nakładki

  • Wyprowadzenia zgodne z rozmieszczeniem złącz GPIO w Raspberry Pi
  • Wbudowany cyfrowy czujnik światła otoczenia TSL25911FN, do pomiaru światła podczerwonego i widzialnego
  • Wbudowany czujnik BME280 do pomiaru temperatury, wilgotności i ciśnienia
  • Wbudowany czujnik ruchu ICM20948 - 3-osiowy akcelerometr, 3-osiowy żyroskop i 3-osiowy magnetometr
  • Wbudowany czujnik LTR390-UV-1 do pomiaru promieni UV
  • Wbudowany czujnik SGP40 do wykrywania lotnych związków organicznych w otoczeniu
  • Komunikacja za pomocą interfejsu I2C
  • Producent dostarcza przykłady i zasoby programistyczne (przykłady dla Raspberry Pi / Arduino / STM32)

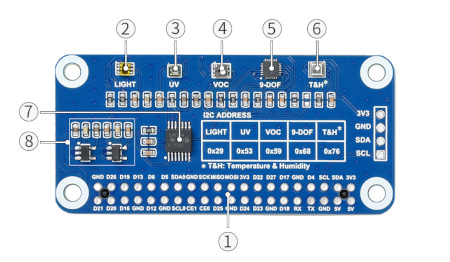

Rozmieszczenie elementów na nakładce

  1. Wyprowadzenia GPIO zgodne z Raspberry Pi
  2. Cyfrowy czujnik światła otoczenia TSL25911FN, do pomiaru światła podczerwonego i widzialnego
  3. Czujnik UV LTR390-UV-1
  4. Czujnik SGP40 VOC
  5. ICM20948 - 3-osiowy akcelerometr, 3-osiowy żyroskop, 3-osiowy magnetometr
  6. Czujnik temperatury, wilgotności i ciśnienia powietrza BME280
  7. Konwersja poziomu logicznego z 3,3 V do 1,8 V
  8. Regulator napięcia 5 V do 3,3 V / 1,8 V
Rozmieszczenie elementów na nakładce

Rozmieszczenie elementów na nakładce.

Wyprowadzenia nakładki.

Wyprowadzenia nakładki.

Opis wyprowadzeń

  • 5 V - pin zasilania
  • GND - masa układu
  • SDA - linia danych magistrali I2C
  • SCL - linia zegara magistrali I2C

Specyfikacja czujnika temperatury, wilgotności i ciśnienia powietrza

  • Wbudowany układ: BME280
  • Adres interfejsu I2C: 0x76
  • Pomiar temperatury:
    • zakres: od -40°C do 85°C
    • rozdzielczość: 0,01°C
    • dokładność: ± 1°C
  • Pomiar wilgotności:
    • zakres: od 0% do 100% RH
    • rozdzielczość: 0,008% RH
    • dokładność: ± 3% RH
    • czas odpowiedzi: 1 s
    • opóźnienie: ≤ 2% RH
  • Pomiar ciśnienia:
    • zakres: od 300 hPa do 1100 hPa
    • rozdzielczość: 0,18 Pa
    • dokładność: ± 1 hPa

Specyfikacja techniczna czujnika środowiskowego

  • Przeznaczenie: do Raspberry Pi
  • Wbudowane czujniki:
    • cyfrowy czujnik światła otoczenia
    • czujnik do pomiaru temperatury, wilgotności i ciśnienia powietrza
    • czujnik ruchu - 3-osiowy akcelerometr, 3-osiowy żyroskop, 3-osiowy magnetometr
    • czujnik do pomiaru promieni UV
    • czujnik do wykrywania lotnych związków organicznych w otoczeniu
  • Interfejs komunikacyjny: magistrala I2C
  • Wymiary płytki: 65 x 30 mm

Specyfikacja czujnika światła otoczenia

  • Wbudowany układ: TSL25911FN
  • Adres interfejsu I2C: 0x29
  • Zasięg: od 0 lx do 88000 lx
Nakładka posiada 4 otwory montażowe.

Nakładka posiada 4 otwory montażowe.

Interpretacja wskazań indeksu VOC.Interpretacja wskazań indeksu VOC.

Specyfikacja czujnika VOC

  • Przeznaczenie: do wykrywania lotnych związków organicznych w otoczeniu
  • Wbudowany układ: SGP40
  • Adres interfejsu I2C: 0x59
  • Skala pomiaru: od 0 ppm do 1000 ppm
  • Wartość indeksu VOC: od 0 do 500
    • od 0 do 100 - jakość powietrza: doskonała
    • od 100 do 200 - jakość powietrza: dobra
    • od 200 do 300 - jakość powietrza: lekko zanieczyszczona
    • od 300 do 400 - jakość powietrza: średnio zanieczyszczona
    • od 400 do 500 - jakość powietrza: bardzo zanieczyszczona

Specyfikacja czujnika ruchu

  • Wbudowany układ: ICM20948
  • Ilość stopni swobody: 9 DoF
  • Ilość osi pomiar: 3 (X, Y, Z)
  • Adres interfejsu I2C: 0x68
  • Rozdzielczość: 16 bit
  • Akcelerometr:
    • pomiar: przyśpieszenie
    • zakres: ± 2, ± 4, ± 8, ± 16 g (konfigurowany)
  • Żyroskop:
    • pomiar: prędkość kątowa
    • zakres: ± 250, ± 500, ± 1000, ± 2000 °/s (konfigurowany)
  • Magnetometr:
    • pomiar: pole magnetyczne
    • zakres: ± 4900 µT

Specyfikacja czujnika pomiaru promieni UV

  • Wbudowany układ: LTR390-UV-1
  • Adres interfejsu I2C: 0x53
  • Długość fali: od 280 nm do 430 nm

Czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 20471.

Szerokość opakowania 7 cm
Wysokość opakowania 10 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.02 kg

Piotr

04/10/24

Pytanie: Witam, czy moduł jest kompatybilny z Pi 3B ?
Odpowiedź: Tak - nakładka współpracuje ze wszystkimi wersjami Raspberry Pi z 40-pinowym złączem.
