Opis produktu: SIM8262E-M2 5G HAT - nakładka GNSS/GPS 5G/4G/3G + obudowa do Raspberry Pi - Waveshare 23254
SIM8262E-M2 5G HAT to nakładka dedykowana do Raspberry Pi i Nvidia Jetson Nano, umożliwiająca podłączenie minikomputera do nowoczesnych sieci komórkowych 5G NSA i SA. Moduł jest kompatybilny z systemami Windows, Linux i Android, a także oferuje wsparcie dla systemów nawigacyjnych GPS, GLONASS, BeiDou, Galileo i QZSS. Płytka umożliwia podłączenie aż 4 anten jednocześnie do wbudowanych złącz SMA, co powoduje zwiększenie przepustowości i szybkości transmisji danych oraz zapewnia stabilne połączenie sieciowe. Oprócz tego posiada jeszcze gniazdo M.2 B Key, współpracujące z różnymi modułami komunikacyjnymi 5G, dwa sloty na karty SIM, a także port audio i dekoder do obsługi dźwięku. W zestawie znajduje się pasywna antena GPS oraz obudowa pasująca wyłącznie do Raspberry Pi 4B, która jest kompatybilna wraz z nakładką i antenami.
Producent udostępnił przewodnik użytkownika, który pomaga w konfiguracji i obsłudze nakładki.
SIM8262E-M2 5G HAT - nakładka GNSS/GPS 5G/4G/3G + obudowa do Raspberry Pi - Waveshare 23254.

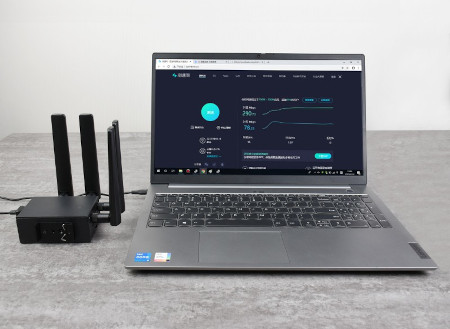

Moduł umożliwia dostęp do sieci 5G.
Główne cechy nakładki
- Zapewnia dostęp do nowoczesnych sieci komórkowych 5G NSA i SA oraz sieci 4G i 3G
- Współpracuje z systemami nawigacyjnymi GNSS, GPS, GLONASS, BeiDou, Galileo i QZSS komunikując się za pomocą dołączonej anteny pasywnej
- Wspiera obsługę systemów operacyjnych Windows, Linux i Android
- Posiada gniazdo M.2 B Key, port USB typu C do zasilania i USB typu A do połączenia z Raspberry Pi lub Jetson Nano dla uzyskania łączności 5G
- Zawiera 4 anteny SMA, które ułatwiają szybki przepływ danych i poprawiają jakość sygnału

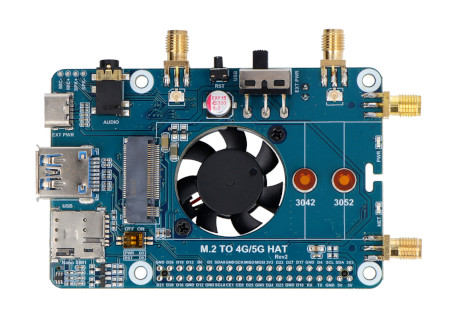

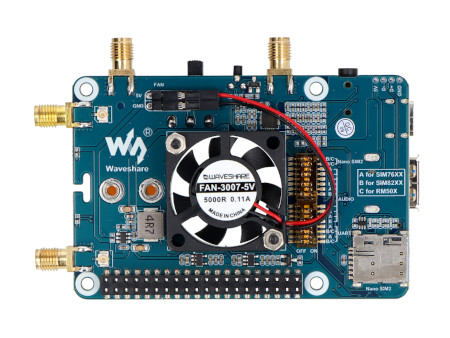

- Jest wyposażona w wentylator chłodzący, 2 gniazda na kartę SIM, port audio i dekoder
- W zestawie znajduje się obudowa kompatybilna do Raspberry Pi 4B wraz z zamontowaną nakładką
Obsługiwanie sieci komórkowej 5G
Nakładka SIM8262E-M2 5G HAT do Raspberry Pi wykorzystuje nowoczesną technologię sieciową, umożliwiającą dostęp do sieci 5G w standardach NSA (Non-Standalone) oraz SA (Standalone). Zapewnia wsparcie dla wielu trybów i pasm częstotliwości, co umożliwia użytkownikom korzystanie z wysokiej prędkości połączenia internetowego oraz minimalnych opóźnień. Moduł wspiera zarówno nowe, jak i istniejące pasma Sub-6 GHz, oferując kompatybilność z globalnymi sieciami 5G.
Nakładka jest kompatybilna z minikomputerami Raspberry Pi.
W zestawie znajduje się obudowa przeznaczona do Raspberry Pi 4B.
Obudowa do Raspberry Pi 4B
Do zestawu dołączona jest także obudowa do Raspberry Pi 4B, która jest dopasowana do minikomputera z zamontowaną nakładką. Zapewnia doskonałą ochronę urządzenia przed uszkodzeniami mechanicznymi i wpływem czynników zewnętrznych.

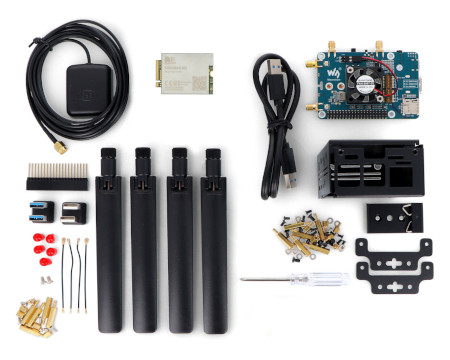

Zawartość zestawu:
- 1x nakładka do Raspberry Pi z wentylatorem
- 1x moduł SIM8262E-M2 5G
- 1x obudowa ochronna do Raspberry Pi 4B z nakładką
- 4x antena
- 4x przewód adaptera IPEX
- 1x złącze 2x 20 pin
- 1x pasywna antena GPS
- 1x przewód USB 3.0
- 1x adapter USB3.0
- 1x adapter USB2.0
- 4x nasadka ochronna SMA
- 1x zestaw śrub
Specyfikacja techniczna nakładki
- Standard 5G: 3GPP R16
- Wbudowany układ: Qualcomm Snapdragon X62
- Obsługiwane pasma częstotliwości:
- Sub-6G: n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79
- LTE-FDD: B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32
- LTE-TDD: B38, B39, B40, B41, B42, B43
- WCDMA: B1, B5, B8
- GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS
- Transmisja danych:
- Sub-6G: 2,4 Gbps (DL) / 500 Mbps (UL)
- LTE: 1 Gbps (DL) / 200 Mbps (UL)
- HSPA+: 42 Mbps (DL) / 5,76 Mbps (UL)
- Oprogramowanie sprzętowe:
- System operacyjny: Windows / Linux / Android
- Protokół komunikacyjny: TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
- Połączenie internetowe: RNDIS, NDIS, PPP, MBIM
- Wiadomości tekstowe SMS: obsługa MT, MO, CB, Text, PDU
- Aktualizacja oprogramowania: obsługa aktualizacji firmware przez interfejs USB
- Karta SIM: 1,8 V / 2,95 V
- Interfejs antenowy: dla 3G / 4G / 5G / GNSS; 4x port IPEX-4
- Zasilanie: od 3,135 V do 4,4 V
- Format dysku: M.2
- Temperatura pracy: od -30°C do 70°C
- Wymiary: 42 x 30 x 2,3 mm
- Typowe zastosowania: CPE, inteligentna bramka, dron, transmisja wideo na żywo, telemedycyna, inteligentne zabezpieczenia
Zasilacz nie jest dołączony do zestawu i trzeba go kupić oddzielnie.

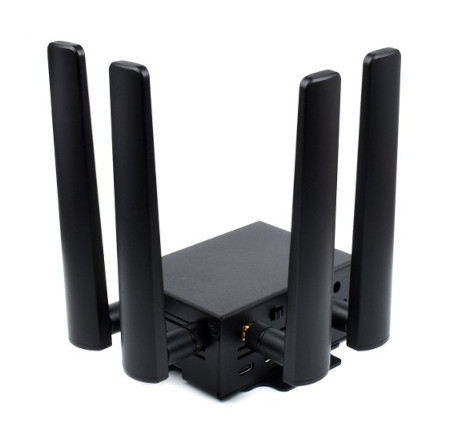

Płytka pozwala na podłączenie nawet 4 anten SMA.
