Indeks: WSR-20081
EAN: 5904422380045

CAN FD Expansion HAT - 2-kanałowa izolowana nakładka CAN FD - do Raspberry Pi - Waveshare 17075

5.00
4 opinie

CAN FD Expansion HAT to wyprodukowana przez Waveshare nakładka rozszerzająca magistralę CAN. Obsługuje oryginalny protokół CAN 2.0 oraz rozszerzenie CAN FD o wyższej przepustowości danych. Dzięki wielu wbudowanym układom ochronnym, w tym zabezpieczeniu przeciw przepięciom 500 W, zabezpieczeniu ESD, zabezpieczeniu przed zwarciem i izolacji elektrycznej, komunikacja jest zdecydowanie bezpieczniejsza i znacznie bardziej niezawodna. CAN FD Expansion HAT posiada wbudowane dwa układy: MCP2518FD - kontroler CAN, oraz MCP2562FD - nadajnik-odbiornik magistrali.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: CAN FD Expansion HAT - 2-kanałowa izolowana nakładka CAN FD - do Raspberry Pi - Waveshare 17075

CAN FD Expansion HAT to wyprodukowana przez Waveshare nakładka rozszerzająca magistralę CAN. Obsługuje oryginalny protokół CAN 2.0 oraz rozszerzenie CAN FD o wyższej przepustowości danych. Posiada aż dwa kanały. Dzięki wielu wbudowanym układom ochronnym, w tym zabezpieczeniu przeciw przepięciom 500 W, zabezpieczeniu ESD, zabezpieczeniu przed zwarciem i izolacji elektrycznej, komunikacja jest zdecydowanie bezpieczniejsza i znacznie bardziej niezawodna. CAN FD Expansion HAT posiada wbudowane dwa układy: MCP2518FD - kontroler CAN, oraz MCP2562FD - nadajnik-odbiornik magistrali.

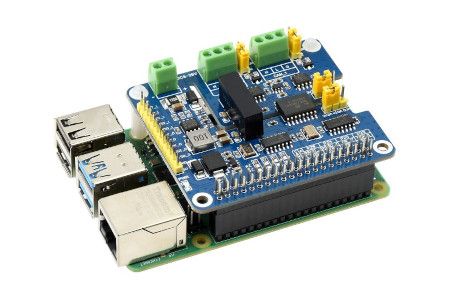

Połączenie CAN FD Expansion HAT i Raspberry Pi. Przedmiotem sprzedaży jest wyłącznie nakładka - Raspberry Pi należy kupić osobno.

Połączenie CAN FD Expansion HAT i Raspberry Pi. Przedmiotem sprzedaży jest wyłącznie nakładka - Raspberry Pi należy kupić osobno.

Produkt kompatybilny z Raspberry Pi i Arduino!

Producent udostępnia stronę Wiki produktu, która zawiera między innymi przykładowe kody programu czy instrukcję podłączenia nakładki.

Botland jest oficjalnym dystrybutorem urządzeń marki Waveshare. Ich wielofunkcyjność i kompatybilność, zwłaszcza w zakresie technologii wyświetlania i zasilania, zostały docenione przez klientów na całym świecie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Waveshare są oryginalne.

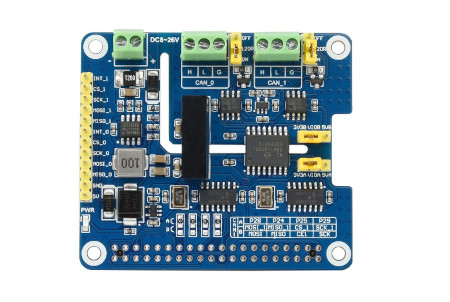

2-kanałowa izolowana nakładka CAN FD do Raspberry Pi.

2-kanałowa izolowana nakładka CAN FD do Raspberry Pi.

Przegląd funkcji CAN FD Expansion HAT

  • Wyposażona w złącze 40PIN GPIO do Rapberry Pi
  • Kompatybilna także z Jetson Nano i Arduino
  • Obsługuje zarówno tradycyjne protokoły CAN 2.0 jak i CAN FD
  • Wyposażona w piny kontrolne Breakout SPI przeznaczone do połączenia z płytami sterującymi hosta, takimi jak STM32 / Arduino
  • Wbudowana izolacja elektryczna - napięcie izolowane do 5 kV, stabilna praca, znacznie wyższa zdolność przeciwzakłóceniowa
  • Wbudowana ochrona przeciwprzepięciowa, ochrona ESD, ochrona przed zwarciem, a co za tym idzie - bezpieczniejsza komunikacja
  • Wbudowany regulator napięcia 3,3 V / 5 V
  • Wbudowany rezystor końcowy 120 Ohm, konfigurowany zworką
  • Producent udostępnia zasoby programistyczne i instrukcję (przykłady dla Raspberry Pi / Arduino)

Specyfikacja techniczna nakładki

  • Typ: nakładka rozszerzająca CAN i CAN FD
  • Wbudowany układ:  MCP2518FD i MCP2562FD
  • Ilość kanałów: 2
  • Interfejs komunikacyjny: SPI
  • Napięcie zasilania:
    • 5 V poprzez Raspberry Pi
    • od 8 V do 26 V DC na zacisku śrubowym
  • Poziom logiczny: 3,3 V / 5 V
  • Wymiary nakładki: 65 x 56,5 mm

Zawartość zestawu

  • Nakładka CAN FD Expansion HAT
  • Nagłówek 2x20pin żeński - 1 sztuka
  • Śrubki - 4 sztuki
  • Dystanse nylonowe - 2 sztuki

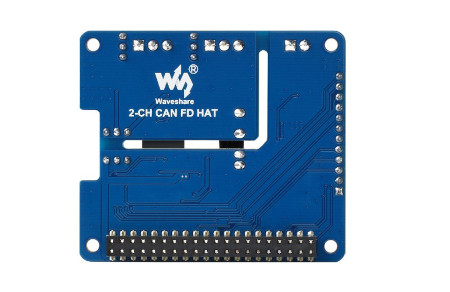

CAN FD Expansion HAT - widok z tyłu.

CAN FD Expansion HAT - widok z tyłu.

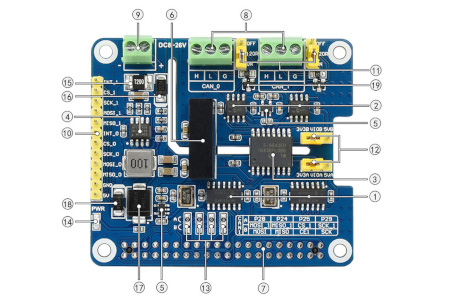

Rozmieszczenie elementów na nakładce.

Rozmieszczenie elementów na nakładce.

Rozmieszczenie elementów na nakładce

1. Kontroler MCP2518FD
2. Nadajnik-odbiornik MCP2562FD
3. Izolator cyfrowy SI8642ED
4. Układ zasilania MP1584EN
5. Układ zasilania RT9193-33
6. Moduł izolacji zasilania B0505LS-1W
7. Standardowy nagłówek GPIO Raspberry Pi 40PIN
8. Zacisk śrubowy magistrali CAN
9. Zacisk zasilania zewnętrznego
10. Piny sterujące MCU do użytku z płytami głównymi, takimi jak Arduino
11. Przełącznik rezystora końcowego 120 Ohm
12. Przełącznik poziomu logicznego 3,3 V / 5 V
13. Wybór trybu pracy CAN
A: CAN_0 i CAN_1 używają dwóch oddzielnych SPI (domyślnie)
B: CAN_0 i CAN_1 współdzielą jeden SPI
14. Wskaźnik mocy
15. Bezpiecznik
16. Dioda zabezpieczająca przed odwrotnym podłączeniem zasilania

Nazwa Wartość
Interfejs SPI
Szerokość 7,2 cm
Wysokość 8 cm
Głębokość 3 cm
Waga 0,04 kg
