LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E - nakładka dla Raspberry Pi 3B+/3B/2B/Zero - Waveshare 14865

Indeks: WSR-12531 EAN: 5904422319496

Nakładka dla Raspberry Pi, która umożliwia wysyłanie wiadomości tekstowych i tworzenie połączeń w sieci GSM. Posiada również moduł GPS i LTE. Komunikuje się poprzez interfejs szeregowy UART (RX, TX) za pośrednictwem komend AT.

175,00 zł
142,28 zł netto
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E - nakładka dla Raspberry Pi 3B+/3B/2B/Zero - Waveshare 14865

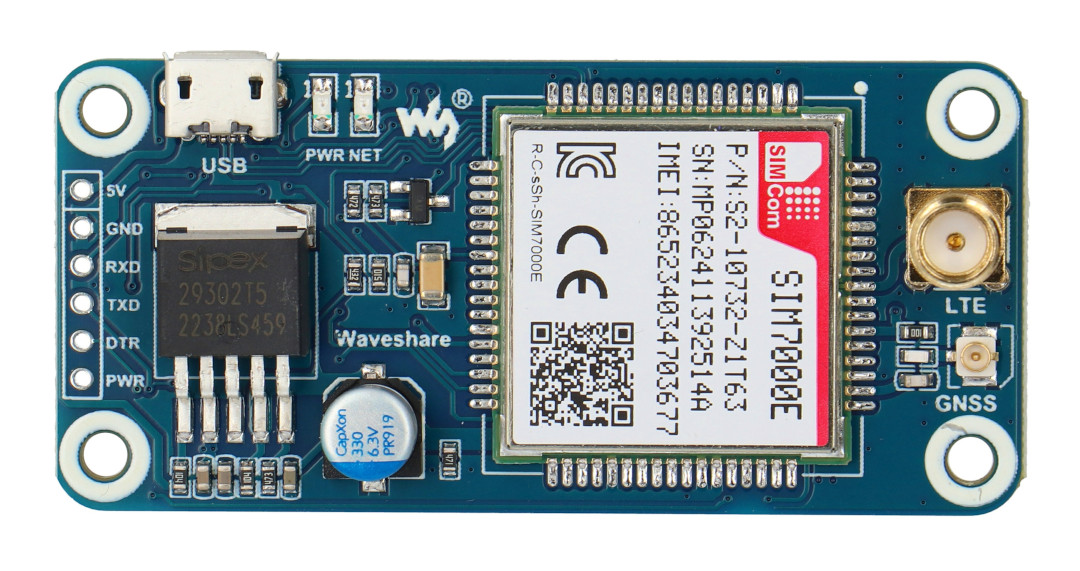

Moduł współpracujący z Raspberry Pi, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Posiada również wbudowany moduł GPS i LTE. Na płytce znajdują się: złącze karty SIM, antena oraz gniazdo u.FL do zamontowania zewnętrznej anteny. NB-IoT jest nową dziedziną Internetu rzeczy, która obsługuje połączenie z siecią komórkową w sieci WAN.

Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi można nabyć osobno.

Zastosowany moduł SIM7000E umożliwia łączność poprzez sieć GPRS/LTE, posiada również moduł GPS. Na płytce znajduje się gniazdo na kartę SIM.

Uwaga!

Układ SIM7000E obsługuje pasmo regionu Europy, Afryki, Austarlii oraz Południowo-wsochdniej Azji, przed zakupem należy sprawdzić czy operator obsługuje podane pasmo.

Podłączenie LTE GPS HAT

Płytka posiada złącza zgodne z GPIO Raspberry Pi. W celu rozpoczęcia pracy z urządzeniem wystarczy podłączyć moduł oraz wgrać do Raspberry udostępniony przez producenta przykładowy kod.

Specyfikacja techniczna modułu komunikacji w standardzie GSM i GPRS

  • Napięcie zasilania: 5 V
  • Napięcie pracy: 5 V / 3,3 V (domyślnie 3,3 V)
  • Moduł sterowany przy pomoc komend AT
  • Wbudowany moduł GSM/LTE/GPS SIM7000E:
    • Czteropasmowy FDD-LTE B3 / B8 / B20 / B28
    • GPRS/EDGE 900 / 1800 MHz
    • LTE CAT-M1 (eMTC): 375 kbps (up), 300 kbps (down)
    • NB-IOT: 66 kbps (up), 34 kbps (down)
    • EDGE Class: 236,8 kbps (up), 236,8 kbps (down)
    • GPRS: 85,6 kbps (up), 85,6 kbps (down)
    • Moc wyjściowa:
      • GSM900: 2 W
      • GSM1800: 1W
      • EGSM900: 0,5 W
      • DCS1800: 0,4 W
      • LTE: 0,25 W
    • Pobór prądu:
      • Sleep: 1,1 mA
      • PSM: 9 uA
    • Temperatura pracy: od -40 °C do 85 °C
    • GNSS (GPS, GLONASS, BeiDou i Galileo)
    • Typ odbiornika:
      • 16-kanałowy
      • Kod C/A
    • Częstotliwość:
      • Śledzenie: -162 dBm (GPS) / -157 dBm (GLONASS)
      • Zimny start: -148 dBm
    • Time-To-First-Fix
      • Zimny start: <35 s
      • Gorący start: < 1 s
    • Dokładność:
      • Pozycja: < 2,5 m CEP
    • Aktualizacja firmware przez USB
    • Wspiera karty SIM oraz karty NB-IoT
  • Antena GNSS na złącze U.FL
  • Antena GSM na złącze SMA
  • Wymiary płytki: 65 x 30,2 mm

Zestaw zawiera

  • Nakładka z modułem SIM7000E
  • Antena GSM
  • Antena GPS
  • Przewód microUSB
  • Przejściówka SMA - u.Fl
  • Śrubki i dystanse



Sprawna komunikacja dzięki nakładce LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E dla Raspberry Pi

Płytka LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E znalazła swoje zastosowanie w komunikacji Raspberry Pi Hat. Bazuje na zaawansowanej technologii NB-IoT.

Jej głównym zadaniem jest umożliwienie wysyłania wiadomości tekstowych. Ponadto przystosowana jest do tworzenia połączeń w sieci GSM. Komunikacja za pomocą LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E dla Raspberry Pi odbywa się dzięki interfejsowi szeregowemu UART (RX, TX), czemu pośredniczą komendy AT.

Komunikacja Raspberry Pi Hat i innowacyjna technologia NB-IoT

W nakładce LTE GPS HAT - NB-IoT/LTE/GPRS/GPS SIM7000E wykorzystano zaawansowaną technologię NB-IoT, a więc Narrowband IoT. Jest to standard technologii radiowej LPWAN. Jej podstawową zaletą jest zdolność do obsługi kilku urządzeń jednocześnie.

Z wykorzystaniem nakładki i minikomputera Raspberry Pi stworzysz system zapewniający sprawną i płynną komunikację tekstową.

Napięcie zasil. od 5.0 V
