LTE GPS HAT - LTE/GPRS/GPS SIM7600E-H - nakładka dla Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 14952

Indeks: WSR-12533 EAN: 5904422319519

Nakładka dla Raspberry Pi, która umożliwia wysyłanie wiadomości tekstowych i tworzenie połączeń w sieci GSM. Posiada również moduł GPS. Wspiera LTE CAT4 do 150 Mb/s. Komunikuje się poprzez interfejs szeregowy UART (RX, TX) za pośrednictwem komend AT.

LTE GPS HAT - LTE/GPRS/GPS SIM7600E-H - nakładka dla Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare...
329,00 zł
267,48 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: LTE GPS HAT - LTE/GPRS/GPS SIM7600E-H - nakładka dla Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 14952

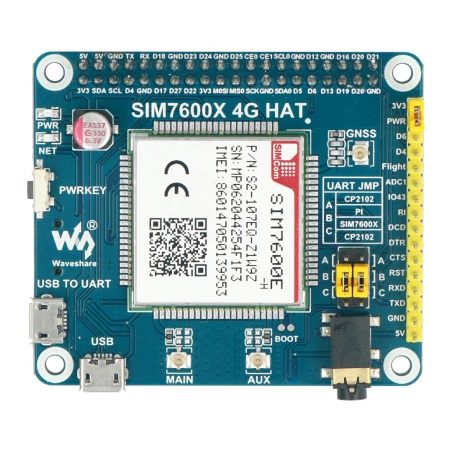

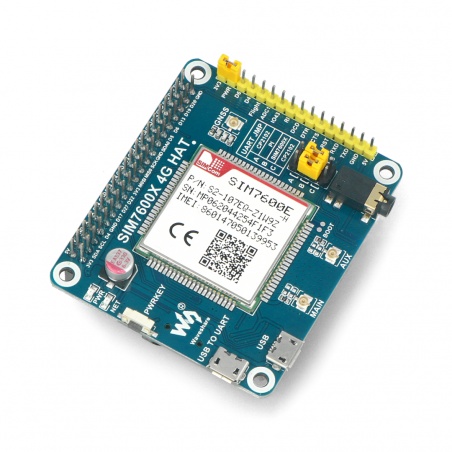

Moduł współpracujący z Raspberry Pi, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Posiada również wbudowany moduł GPS. Wspiera LTE CAT4. Na płytce znajdują się: złącze karty SIM, gniazda u.FL do zamontowania zewnętrznej anteny oraz złącze mini jack do podłączenia mikrofonu lub słuchawek.

Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi można nabyć osobno.

Zastosowany moduł SIM7000E umożliwia łączność poprzez sieć GPRS/LTE, posiada również moduł GPS. Na płytce znajduje się gniazdo na kartę SIM oraz gniazdo mini jack 3,5 mm.

Uwaga!

Układ SIM7600E-H obsługuje pasmo regionu Europy, Afryki, Południowo-wsochdniej Azji oraz zachodzniej Azji, przed zakupem należy sprawdzić czy operator obsługuje podane pasmo.

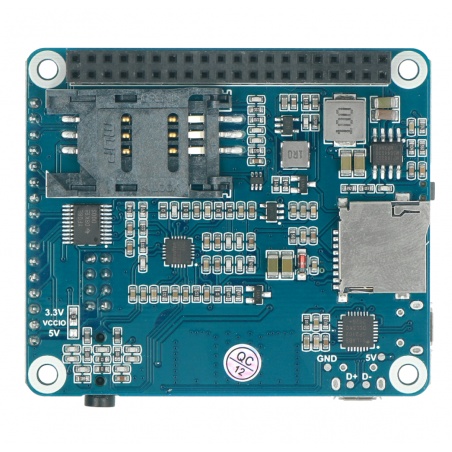

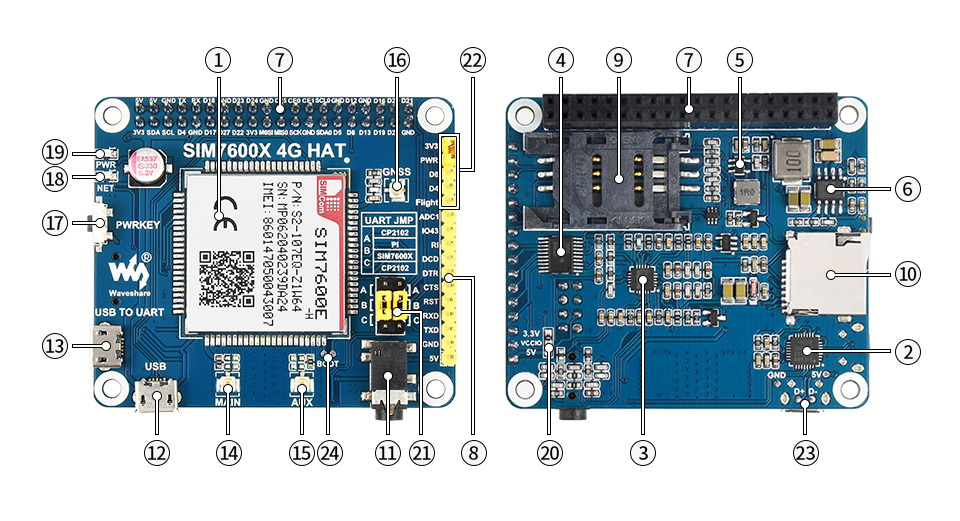

Co na płytce - rozmieszczenie elementów

1. Układ SIM7600E-H
2. Konwerter USB - UART CP2102
3. Dekoder audio NAU8810
4. Tranzystor napięciowy TXS0108EPWR: zmniejsz 3,3 V/ 5 V do 1,8 V
5. Układ zasilania MP2128DT
6. Układ zasilania MP1482
7. Złącze GPIO Raspberry Pi
8. Interfejs sterujący SIM7600: umożliwia połączenie modułu z ArduinoSTM32
9. Slot kart SIM: wspiera karty SIM 1,8 V / 3 V
10. Slot kart microSD: umożliwia przechowywanie plików SMS
11. Złącze 3,5 mm mini jack: do podłączenia mikrofonu / słuchawek
12. Złącze USB: umożliwia testowanie komendami AT, pobieranie danych GPS, itp.
13. Interfejs USB - UART: do debugowania szeregowego
14. Główne złącze antenowe
15.Złącze antenowe AUX
16. Złącze antenowe GNSS
17. Przełącznik zasilania
18. Dioda sygnalizująca sieć
19. Dioda sygnalizująca zasilanie
20. Zworka zmieniająca napięcie zasilania:
VCCIO - 3,3 V: ustawia napięcie 3,3 V
VCCIO - 5 V: ustawia napięcie 5 V
21. Wybór UART
dostęp do Raspberry Pi przez USB - UART
sterowanie SIM7600 przez Raspberry Pi
sterowanie SIM7600 przez USB - UART
22. Zworka konfiguracji PWR
23. Pola lutownicze na złącze USB
24. BOOT


Specyfikacja techniczna LTE GPS HAT

  • Napięcie zasilania: 5 V
  • Napięcie pracy: 5 V / 3,3 V (domyślnie 3,3 V)
  • Moduł sterowany przy pomoc komend AT
  • Wbudowany moduł GSM/LTE/GPS SIM7600E-H:
    • Sześciopasmowy LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20
    • Trzypasmowy LTE-FDD: B38 / B40 / B41
    • Trzypasmowy UMTS/HSPA+: B1 / B5 / B8
    • GSM/GPRS/EDGE 900 / 1800 MHz
    • UMTS: 384 Kb/s (up), 384 Kb/s (down)
    • HSPA+: 5,76 Mb/s (up), 42 Mb/s (down)
    • EDGE: 236,8 kbps (up), 236,8 kbps (down)
    • GPRS: 85,6 kbps (up), 85,6 kbps (down)
    • Moc wyjściowa:
      • GSM900: 2 W
      • GSM1800: 1W
      • EGSM900: 0,5 W
      • DCS1800: 0,4 W
      • LTE: 0,25 W
    • Generacja:
      • LTE: 4G
      • WCDMA / TD-SCDMA / CDMA 2000: 3G
      • EDGE: 2,5G
      • GSM/GPRS: 2G
    • Temperatura pracy: od -30 °C do 80 °C
    • GNSS (GPS, GLONASS)
    • Typ odbiornika:
      • 16-kanałowy
      • Kod C/A
    • Częstotliwość:
      • Śledzenie: -159 dBm (GPS) / -158 dBm (GLONASS)
      • Zimny start: -148 dBm
    • Time-To-First-Fix
      • Zimny start: <35 s
      • Gorący start: < 1 s
    • Dokładność:
      • Pozycja: < 2,5 m CEP
  • Antena GNSS i GPRS na złącze U.FL
  • Wymiary płytki: 56 x 65 mm

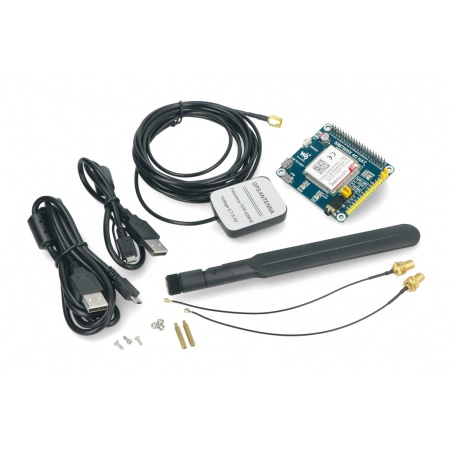

Zestaw zawiera

  • Nakładka z modułem SIM7600E-H
  • Antena GSM SMA
  • Antena GPS SMA
  • 2x przewód microUSB
  • 2x przejściówka SMA - u.Fl
  • Śrubki i dystanse



Nakładka dla Raspberry Pi LTE/GPRS/GPS SIM7600E-H – wiadomości tekstowe i głosowe

Moduł z kategorii „Raspberry Pi Hat – komunikacja”, którego głównym zadaniem jest zapewnienie odpowiednich warunków do komunikacji. Nakładka LTE/GPRS/GPS SIM7600E-H dla Raspberry Pi umożliwia komunikację za pomocą wiadomości głosowych i tekstowych. Proces odbywa się za pośrednictwem interfejsu szeregowego UART (RX, TX).

Płytka LTE/GPRS/GPS SIM7600E-H dla Raspberry Pi wyposażona jest w moduł GPS i złącze do karty SIM, a także gniazda u.FL, dzięki którym możliwe jest podłączenie anteny.

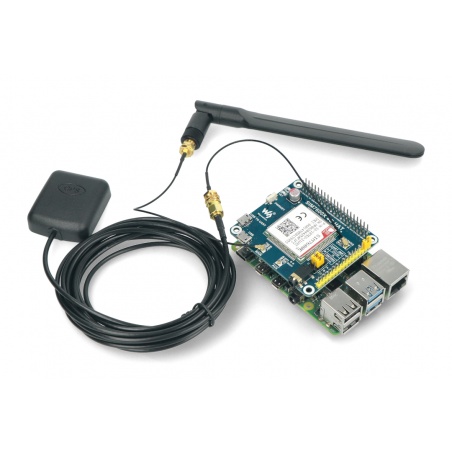

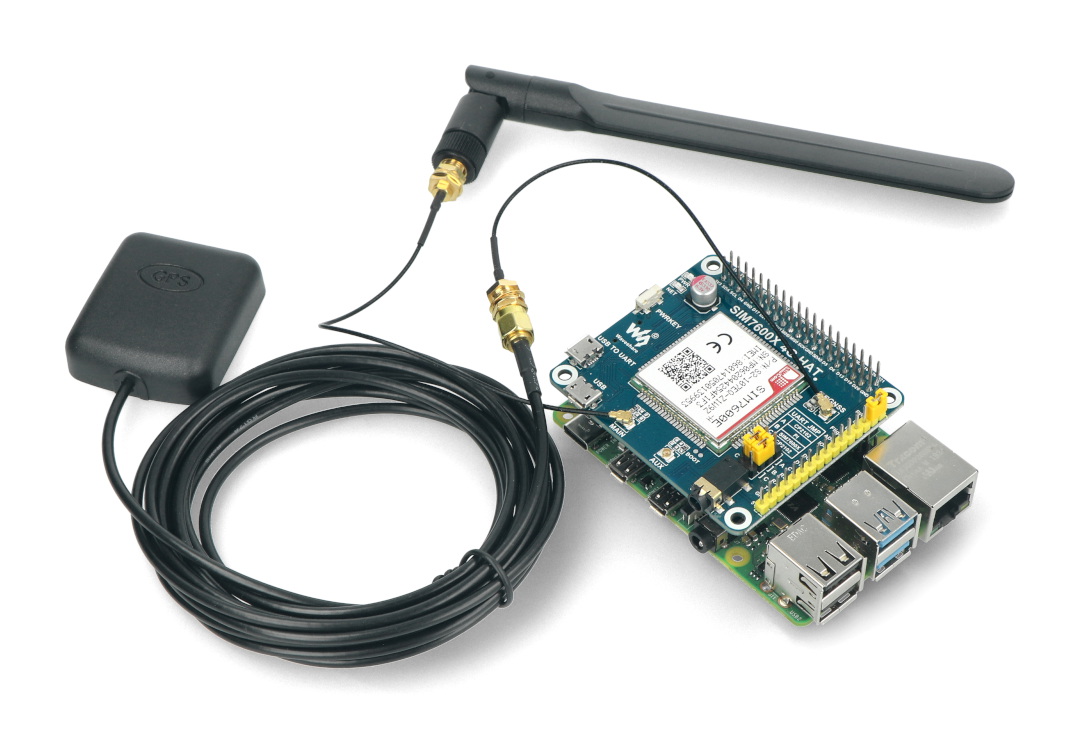

Zestaw gotowy do użycia z płytką LTE/GPRS/GPS SIM7600E-H dla Raspberry Pi

Nakładka dla Raspberry Pi zawiera w zestawie wszystko, czego potrzebujesz do rozpoczęcia pracy. Została uzupełniona o śrubki i dystanse montażowe, anteny GSM i GPS, dwa przewody microUSB i dwie przejściówki SMA - u.Fl.

Nakładka LTE/GPRS/GPS SIM7600E-H dla Raspberry Pi to skuteczne wsparcie dla komunikacji. Sprawdź i wypróbuj ją w swoim projekcie elektronicznym!






Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Interfejs UART
GPS - Dokładność -159 dBm
Szerokość opakowania 11 cm
Wysokość opakowania 4.5 cm
Głębokość opakowania 15.5 cm
Masa opakowania 0.228 kg

Filip

01/03/22

Pytanie: Dzień dobry Mam jedno pytanie czy złącze antenowe aux to to samo co złącze antenowe div. Jeżeli nie to do czego służy.
Odpowiedź: Złącze aux / div służy do podłączenia dodatkowej anteny LTE (LTE diversity antenna).
