Moduł z nadajnikiem i odbiornikiem podczerwieni - 940nm + 38kHz - STEMMA JST PH 2mm - Adafruit 5990

Indeks: ADA-25272 EAN: 5904422386313

Kompaktowy moduł od Adafruit umożliwiający zarówno emisję, jak i odbiór sygnałów podczerwieni (940 nm, 38 kHz). Wyposażony w dwie diody LED o wysokiej mocy, obsługuje zasięg do 10 m. Złącze JST PH i złącza do lutowania zapewniają wszechstronne opcje podłączenia. Doskonały do obsługi pilotów IR i komunikacji mikroprocesorowej.

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940nm + 38kHz - STEMMA JST PH 2mm - Adafruit 5990
36,70 zł
29,84 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990

Kompaktowy moduł od Adafruit to uniwersalne rozwiazanie umożliwiające jednoczesne wysyłanie i odbieranie sygnałów podczerwieni. Dzięki zastosowaniu diod LED o mocy do 200 mA każda, zasięg działania sięga nawet 10 m. Posiada kompaktowy design i elastyczne opcje podłączenia: poprzez złącze JST PH lub standardowe piny lutownicze. Na płytce znajdują się wskaźniki LED sygnalizujące odbiór i emisję sygnałów, co ułatwia diagnostykę. Moduł przeznaczony jest do obsługi sygnałów 940 nm i 38 kHz, co czyni go idealnym rozwiązaniem do komunikacji z pilotami IR i innych aplikacji mikroprocesorowych. Zintegrowany układ N-Channel FET zapewnia niezawodną i wydajną pracę.

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 KHz - STEMMA JST PH 2 mm - Adafruit 5990

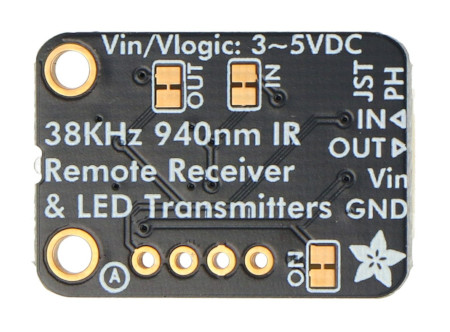

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990.

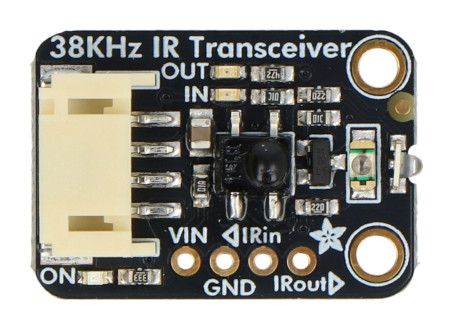

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 KHz - STEMMA JST PH 2 mm - Adafruit 5990

Moduł umożliwia wysyłanie i odbieranie sygnałów podczerwieni.

Główne cechy modułu

  • Dwufunkcyjność: obsługuje emisję i odbiór sygnałów IR w jednym urządzeniu
  • Wysoka moc: diody LED o prądzie do 200 mA każda i zasięgu do 10 metrów
  • Elastyczność połączeń: STEMMA JST PH (4 piny) lub złącza lutownicze (0,1 cala)
  • Widoczność stanu: diody LED sygnalizujące odbiór (IN) i emisję (OUT) sygnałów
  • Zgodność: obsługuje standardowe sygnały 940 nm i 38 kHz, idealny do pilotów IR

Wyprowadzenia modułu

  • VIN: zasilanie (od 3 V do 5 V). Przy 5 V pobiera 400 mA (200 mA na diodę LED)
  • GND: masa zasilania i sygnałów
  • IRin: wejście odbiornika IR. Umożliwia przesyłanie demodulowanego sygnału do mikrokontrolera
  • IRout: wyjście sygnału sterującego dla diod IR

Odbiornik podczerwieni na tej płytce jest przeznaczony wyłącznie do odbierania sygnałów z pilotów na częstotliwości 38 kHz - nie będzie działać do wykrywania odległości czy innych sygnałów o różnych częstotliwościach.

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 KHz - STEMMA JST PH 2 mm - Adafruit 5990

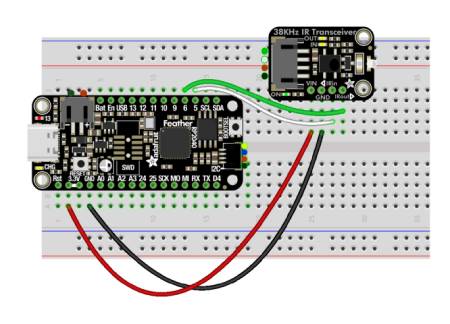

Schemat połączenia modułu z  Feather RP2040.

Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 KHz - STEMMA JST PH 2 mm - Adafruit 5990

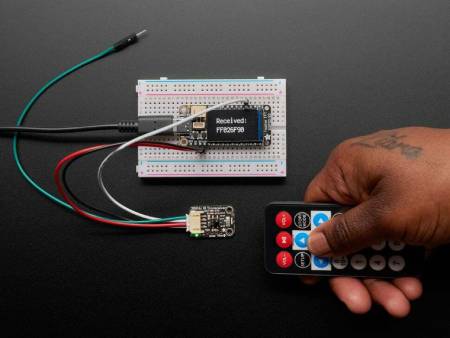

Płytka jest przeznaczona do odbioru sygnałów IR 940 nm i 38 kHz.

Programowanie modułu

Moduł jest kompatybilny z CircuitPython, Arduino oraz innymi środowiskami obsługującymi sygnały IR. Wystarczy zainstalować bibliotekę Adafruit_CircuitPython_IRRemote, aby rozpocząć obsługę emisji i odbioru. Kodowanie jest intuicyjne dzięki obsłudze modułu pulseio, który dekoduje sygnały pilotów IR. Przykłady i szczegółowe instrukcje znajdują się w dokumentacji produktu.

Specyfikacja techniczna płytki

  • Zakres długości fali IR: 940 nm
  • Częstotliwość odbioru: 38 kHz (pilot IR)
  • Zasilanie: od 3 V do 5 V DC
  • Prąd emisji: 200 mA na diodę (400 mA przy pełnym zasilaniu 5 V)
  • Zasięg: do 10 m
  • Interfejs połączeń: STEMMA JST PH (4 piny) lub złącza lutownicze
  • Wymiary: 25,5 x 17,7 x 7,2 mm
  • Masa: 2 g

Zawartość zestawu

  • 1x Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 kHz - STEMMA JST PH 2 mm - Adafruit 5990
Moduł z nadajnikiem i odbiornikiem podczerwieni - 940 nm + 38 KHz - STEMMA JST PH 2 mm - Adafruit 5990

Płytka nie wymaga lutowania, można podłączyć ją za pomocą 4-pinowego przewodu STEMMA JST PH o rastrze 2 mm.

Szerokość opakowania 7.5 cm
Wysokość opakowania 13.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
