Opis produktu: High Power Infrared LED Emitter - moduł z nadajnikiem podczerwieni IR - STEMMA JST PH 2 mm - Adafruit 5639
High Power Infrared LED Emitter to moduł wyprodukowany przez firmą Adafruit wyposażony w nadajnik LED IR dużej mocy. Posiada także wbudowany sterownik N-Channel FET, który umożliwia emitowanie sygnału IR (od 100 mA do 200 mA natężenia prądu pulsującego przez każdą diodę) na odległość ponad 10 metrów. W górnej części płytki umieszczono dwie diody IR, jedną skierowaną ku górze i jedną skierowaną w bok. Producent zostawił także miejsce na wlutowanie dodatkowej diody LED IR 5 mm pozwalającej na zwiększenie zasięgu emisji. High Power Infrared LED Emitter jest sterowany za pomocą sygnału cyfrowego doprowadzonego przez złącze STEMMA JST PH 2 mm.

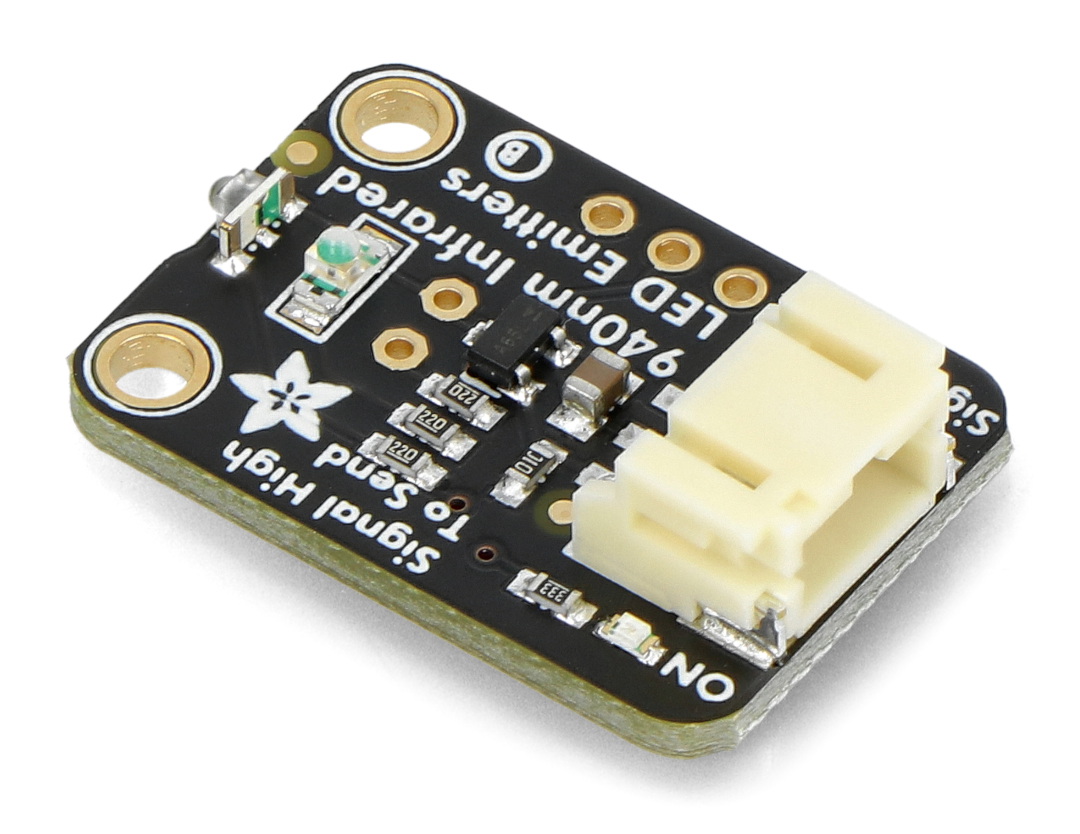

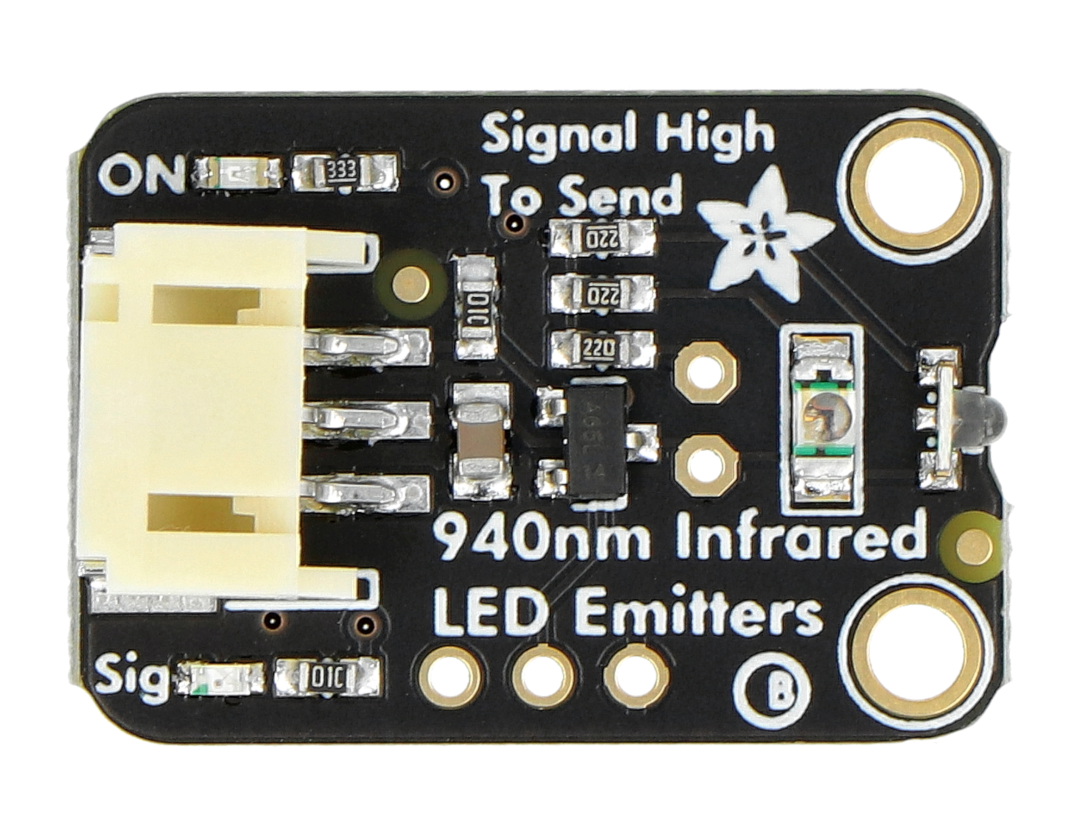

High Power Infrared LED Emitter - moduł z nadajnikiem LED IR - STEMMA JST PH 2 mm - Adafruit 5639.

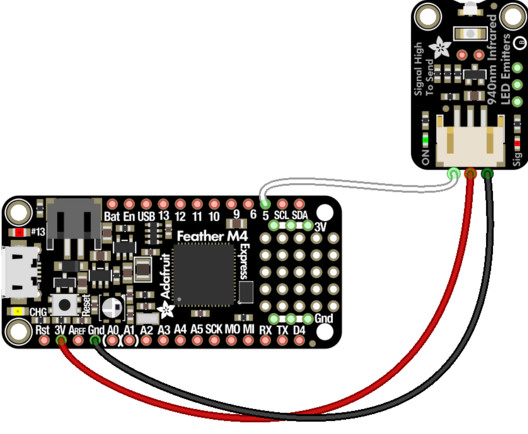

Schemat podłączenia modułu z płytką Feather M4 - do nabycia osobno.
Zasada działania
High Power Infrared LED Emitter emituje światło podczerwone, które jest niewidoczne dla ludzkiego oka. W górnej części modułu znajduje się dioda, dzięki którym użytkownik może obserwować stan załączenia emitera.
Opis wyprowadzeń i schemat połączeń
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować złącza goldpin. Alternatywnie można wykorzystać także złącze JST PH 2 mm, które nie wymaga lutowania. Moduł należy połączyć z wybranymi modułami zgodnie z poniższym opisem wyprowadzeń:
- V+ - pin zasilania napięciem od 3 V do 5 V
- GND - masa układu
- In - pin wejściowy sygnału; gdy stan jest wysoki - diody IR są włączone, gdy niski - diody IR są wyłączone
Więcej informacji o wyprowadzeniach znajdziesz w przewodniku użytkownika - sprawdź!
Specyfikacja techniczna modułu
- Typ modułu: emiter LED na podczerwień
- Źródło emisji: dwie diody IR dużej mocy
- Złącze: STEMMA JST PH 2 mm
- Typ sygnału: cyfrowy
- Sygnalizacja stanu: czerwona dioda LED
- Zasięg: do 10 m
- Wymiary: 25,4 x 17,7 x 7,2 mm
Zawartość zestawu
- High Power Infrared LED Emitter - moduł z nadajnikiem LED IR - STEMMA JST PH 2 mm - Adafruit 5639
Moduł z nadajnikiem LED IR dużej mocy od Adafruit.
