Opis produktu: Dioda IR Power LED Star 1 W - podczerwona 940 nm z radiatorem
Dioda typu Power LED IR o mocy 1 W z radiatorem. Emituje światło z zakresu podczerwieni o długości fali 940 nm.
Podłączenie
Do poprawnej pracy diody należy podłączyć rezystor lub odpowiedni sterownik ograniczający prąd. Pady są opisane na płytce w następujący sposób:
- + biegun dodatni
- - biegun ujemny

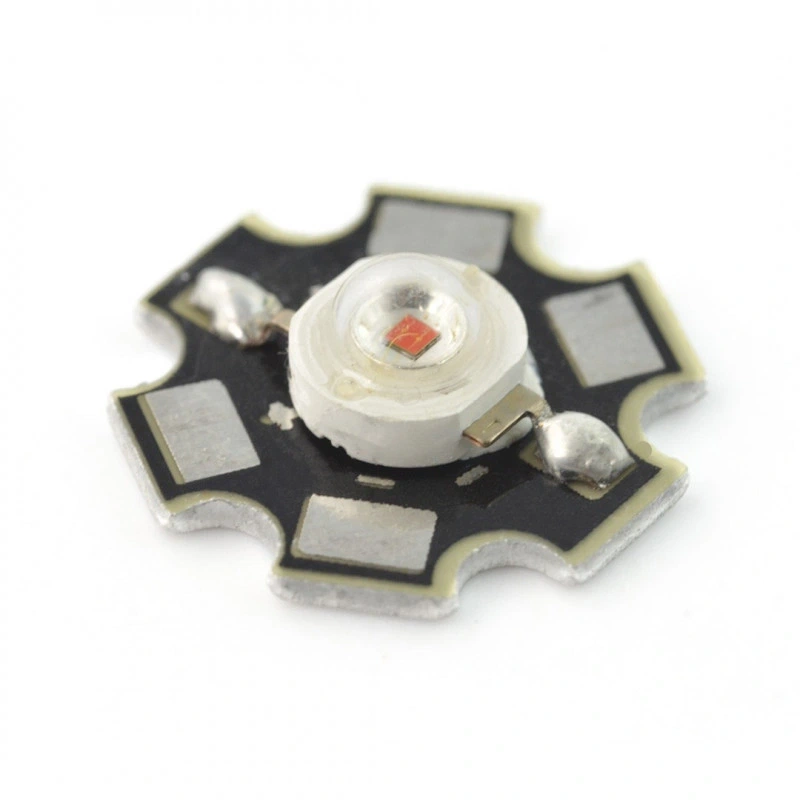

Dioda IR Power LED Star 1 W - podczerwona 940 nm z radiatorem.
Wymiary.
Wymiary
Poniższy rysunek techniczny pozwala odpowiednio zaprojektować układ dla diody Power Led.
Specyfikacja diody POWER LED - podczerwonej
- Moc: 1 W
- Typ: podczerwona IR
- Długość fali: 940 nm
- Kąt świecenia: 120°
- Parametry pracy:
- Napięcie: 1,8 V - 2,0 V
- Prąd: maks: 350 mA
Emiter podczerwieni LED dużej mocy
Podczerwona dioda IR Power LED Star 1 W z radiatorem emituje światło o długości fali 940 nm. Aluminiowy radiator z sześcioma wycięciami umożliwia łatwe przykręcenie diody do elementu mocującego.
Napięcie przewodzenia elementu wynosi zwykle 1,8...2,0 V. Maksymalny prąd przewodzenia to 350 mA – zalecamy zastosowanie zasilacza pracującego w trybie źródła prądowego, co zapewni stabilizację punktu pracy diody w każdych warunkach.
Ważne informacje dotyczące chłodzenia diod LED 1 W
Warto pamiętać, że choć płytka radiatora diody LED IR Power Star 1 W 940 nm efektywnie odbiera ciepło ze struktury półprzewodnikowej diody LED, to dla niezawodnej i długotrwałej pracy należy zapewnić komponentowi dodatkowe chłodzenie.
Najkorzystniejsza jest sytuacja, w której radiator diody LED zostanie bezpośrednio przykręcony do większej, metalowej (najlepiej aluminiowej lub miedzianej) powierzchni, np. blachy, obudowy urządzenia lub dodatkowego radiatora z użebrowaniem zwiększającym efektywną powierzchnię chłodzenia.
