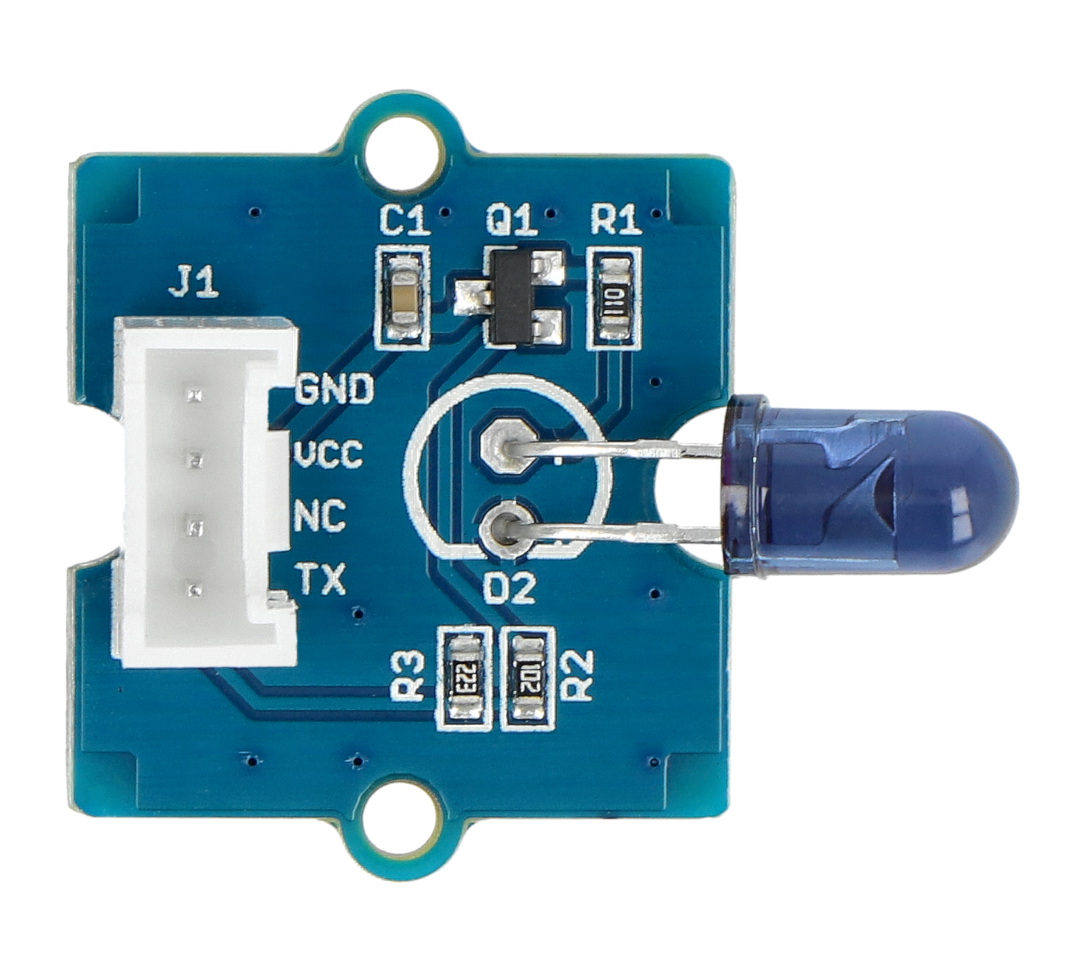

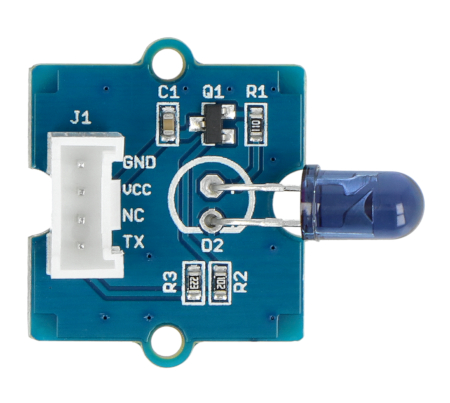

Opis produktu: Grove - nadajnik podczerwieni IR 940nm
Nadajnik podczerwieni z serii Grove, emitujący światło o długości fali 940 nm. Działa z napięciem od 3,3 V do 5,0 V. Czujnik nadaje sygnał na odległość do 10 m.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika oraz bibliotekę dla Arduino. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Długość fali emitowanego światła: 940 nm
- Zasięg: 10 m
- Komunikacja: sygnał cyfrowy
- Wymiary: 20 x 20 mm
Nadajnik podczerwieni - dioda LED świecą w sposób niewidzialny dla ludzkiego oka!
Oferowany moduł rozszerzeniowy z serii Grove, został oparty na nadajniku podczerwieni TSAL6200. Jest to układ zaprojektowany przez Vishay Semiconductors, który zawiera diodę elektroluminescencyjną świecącą światłem o długości fali wynoszącej ok. 940nm, co wchodzi w zakres fal podczerwieni, a więc światła niewidzialnego fizycznie dla ludzkiego oka. Moc wyjściowa nadajnika wynosi zaledwie kilka miliwatów. Prosta i niezawodna konstrukcja pozwala na zastosowanie modułu grove z nadajnikiem podczerwieni w szerokim zakresie aplikacji - zarówno w robotach, rozwiązaniach smart home, jak również w urządzeniach i układach automatyki przemysłowej.
Zastosowania modułu Grove z nadajnikiem podczerwieni
Moduł Grove oparty na nadajniku podczerwieni TSAL6200 może być zastosowany w wielu aplikacjach, gdzie komunikacja jest realizowana drogą zdalnego sterowania, tj. w pilotach do sterowania urządzeniami RTV, klimatyzacją i innymi niestandardowymi urządzeniami. Nadajnik podczerwieni również świetnie sprawdzi się w instalacjach alarmowych oraz w systemach transmisji danych na krótkie odległości. Dotyczy to takich urządzeń jak klawiatury, myszy, drukarki, czytniki kodów kreskowych i inne urządzenia peryferyjne przeznaczone do współpracy z komputerami. Czujnik ten, możesz także wykorzystać do zbudowania automatu załączającego i wyłączającego światła przeciwmgielne w samochodzie.
Podłączenie
Czujnik komunikuje się z mikrokontrolerem w sposób cyfrowy. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,3 V do 5 V. |
| NC | Nie podłączone. |
| TX | Sygnał nadajnika. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
