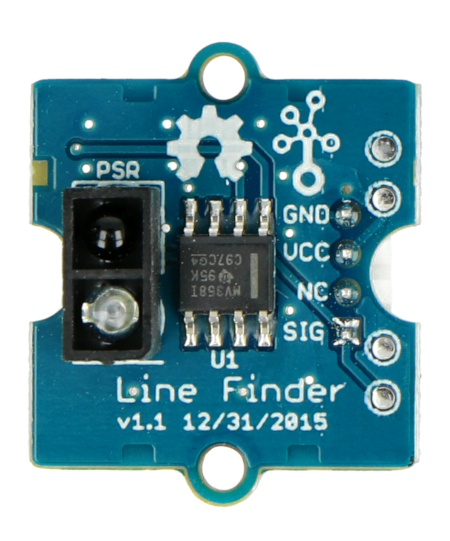

Opis produktu: Grove - RS-06WD czujnik odbiciowy v1.1
Moduł z serii Grove oparty o czujnik odbiciowy RS-06WD. Składa się on z diody emitującej światło podczerwone i fototranzystora o wysokiej czułości. Jasne obiekty znajdujące się przed czujnikiem będą odbijać więcej światła podczerwonego i generować więcej prądu w fototranzystorze niż obiekty o ciemnych powierzchniach. Zasilany jest napięciem 5 V. Posiada wyjście cyfrowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3.3 V lub 5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał wyjściowy. |
|
Instrukcja obsługi Producent przygotował przewodnik użytkownika dla Arduino oraz Raspberry. |
Specyfikacja
- Napięcie zasilania: 5 V
- Czujnik odbiciowy: RS-06WD
- Interfejs: TTL
- Wymiary: 24 x 20 x 11 mm
- Masa: 8 g
