Grove - Radar Dopplera - BGT24LTR11 - transceiver 24GHz - 10m - Seeedstudio 109020021

Indeks: SEE-17023 EAN: 5903351247030

Radar dopplerowski oparty na układzie BGT24LTR11 oraz kontrolerze XMC1302 z procesorem ARM Cortex-M0. Pozwala na dokonywanie precyzyjnych pomiarów odległości oraz wykrywania ruchu z wykorzystaniem technologii radarowej. Urządzenie do pracy wykorzystuje fizyczne zjawisko efektu dopplera, analizując częstotliwości fal generowanych i odbieranych przez urządzenie za pomocą anten RX oraz TX.

Grove - Radar Dopplera - BGT24LTR11 - transceiver 24GHz - 10m - Seeedstudio 109020021
399,00 zł
324,39 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - Radar Dopplera - BGT24LTR11 - transceiver 24GHz - 10m - Seeedstudio 109020021

Radar dopplerowski oparty na układzie BGT24LTR11 oraz kontrolerze XMC1302 z procesorem Arm Cortex-M0. Pozwala na dokonywanie precyzyjnych pomiarów odległości oraz wykrywania ruchu z wykorzystaniem technologii radarowej. Urządzenie do pracy wykorzystuje fizyczne zjawisko efektu Dopplera, analizując częstotliwości fal generowanych i odbieranych przez urządzenie za pomocą anten RX oraz TX. Moduł znakomicie sprawdzi się w projektach związanych z systemami bezpieczeństwa, a na jego pracę nie wpływają niekorzystne czynniki jak wysoka temperatura, deszcz oraz gromadzący się kurz.

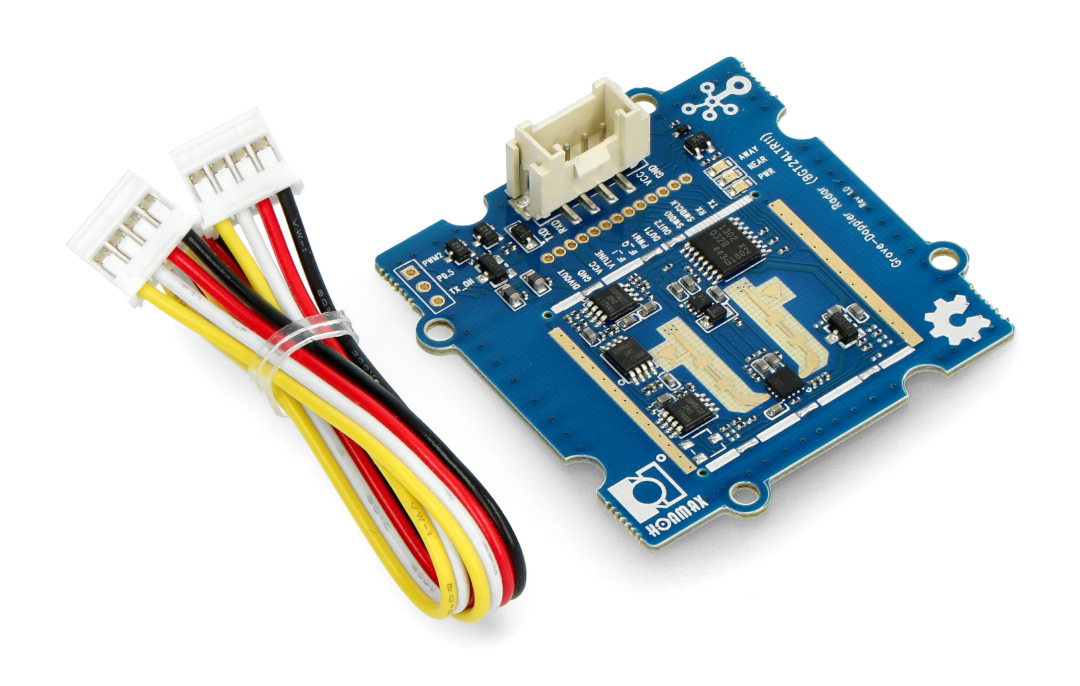

Radar dopplerowski z serii Grove.

Radar dopplerowski z serii Grove.

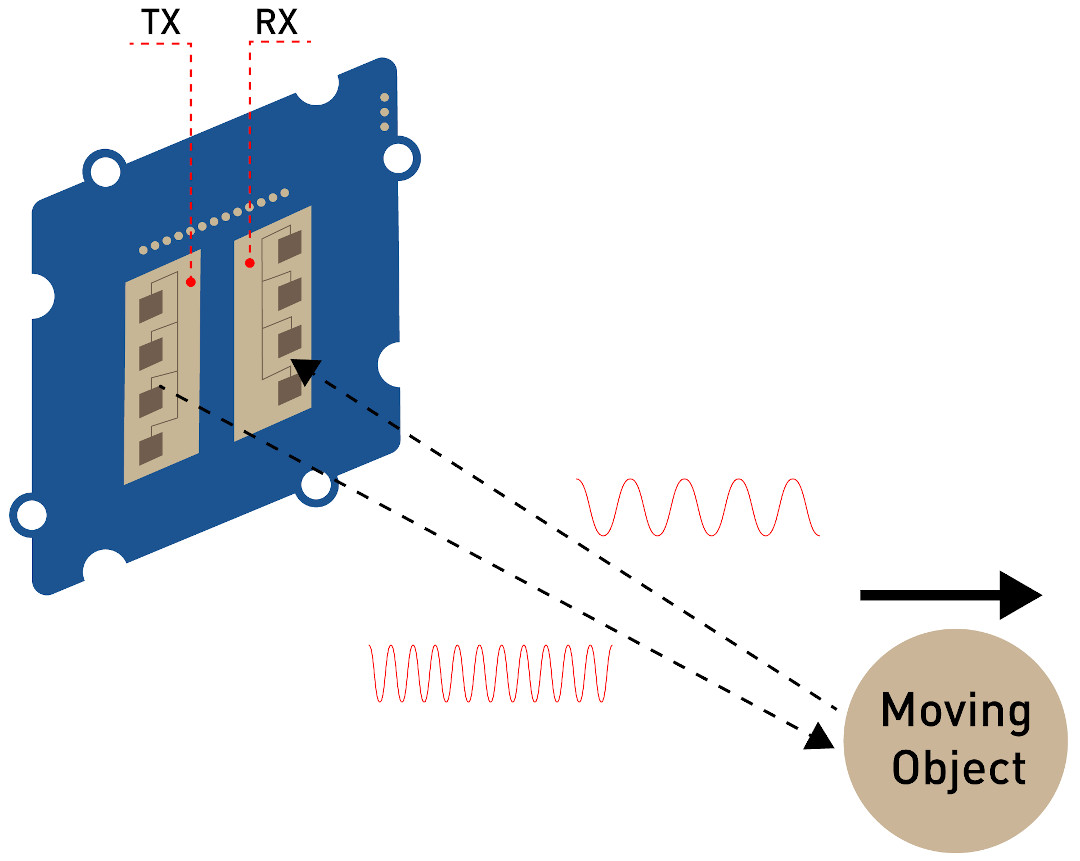

Zasada działania radaru dopplerowskiego.

Zasada działania radaru dopplerowskiego.

Praca radaru i efekt Dopplera

Radar przy wykorzystaniu nadajnika TX wysyła wiązki fal promieniowania elektromagnetycznego w kierunku obiektu, w momencie zderzenia fal z obiektem zostają one odbite w kierunku radaru i odebrane przez odbiornik RX. Gdy obiekt się porusza, częstotliwość odbierana będzie różnić się od tej, która została nadana. Zasada działania modułu została zilustrowana na grafice poniżej.

Możliwość personalizacji

Moduł radaru posiada wyprowadzenia umożliwiające bardziej zaawansowanym użytkownikom dostosowanie modułu do własnych potrzeb. Dodatkowo na płytce umieszczono diody LED pomagające określić, w którą stronę porusza się monitorowany obiekt.

Specyfikacja techniczna

  • MMIC: BGT24LTR11
  • MCU: XMC1302 Arm Cortex-M0
  • Napięcie zasilania: od 3,3 V do 5 V
  • Częstotliwość transmisji:
    • min: 24 GHz
    • max: 24,25 GHz
  • Moc wyjściowa: 7 dBm @ 25°C
  • Czas aktualizacji: 300 ms
  • Interfejs komunikacyjny: UART
  • Odległość wykrywania: 10 m @ 0 dBsm
  • Pole detekcji: 65° poziomo; 22° pionowo
  • Wymiary: 40 x 40 mm
  • Masa: 5 g

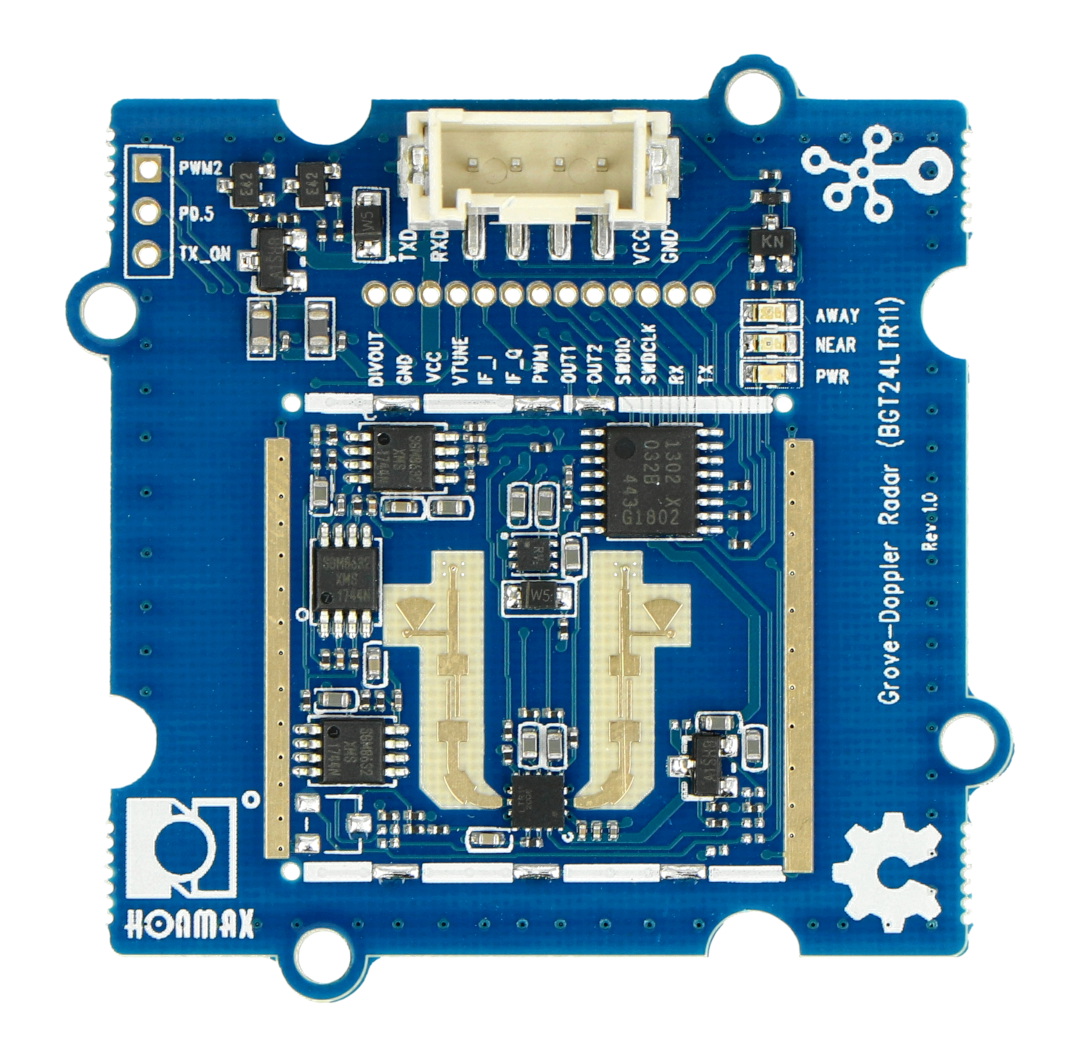

Płytka radaru z góry.

Płytka radaru z góry.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
Masa 5 g
Interfejs UART
UC - Mikrokontroler XMC1302
UC - Rdzeń Cortex M0
Szerokość opakowania 9 cm
Wysokość opakowania 1 cm
Głębokość opakowania 14 cm
Masa opakowania 0.01 kg
